Лабораторная работа 1 «Комбинационные схемы»

Цели работы: изучить методы синтеза комбинационных схем в потенциальной системе элементов; получить навыки работы с САПР MAX+PLUS II; получить навыки в синтезе, наладке и экспериментальном исследовании синтезируемых схем.

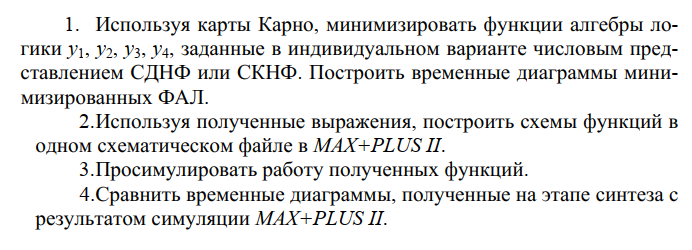

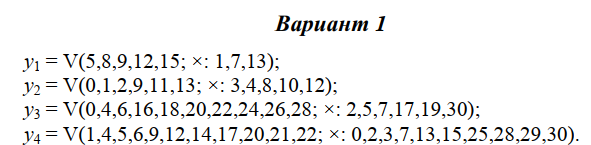

Задание

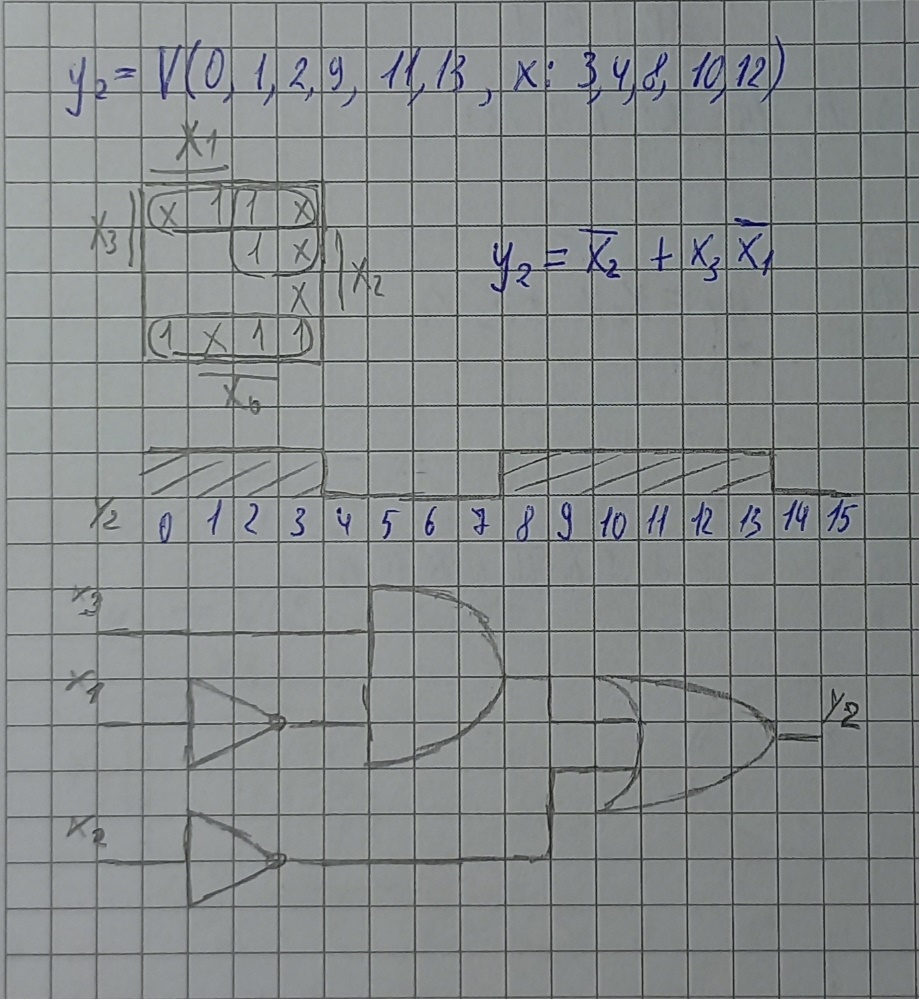

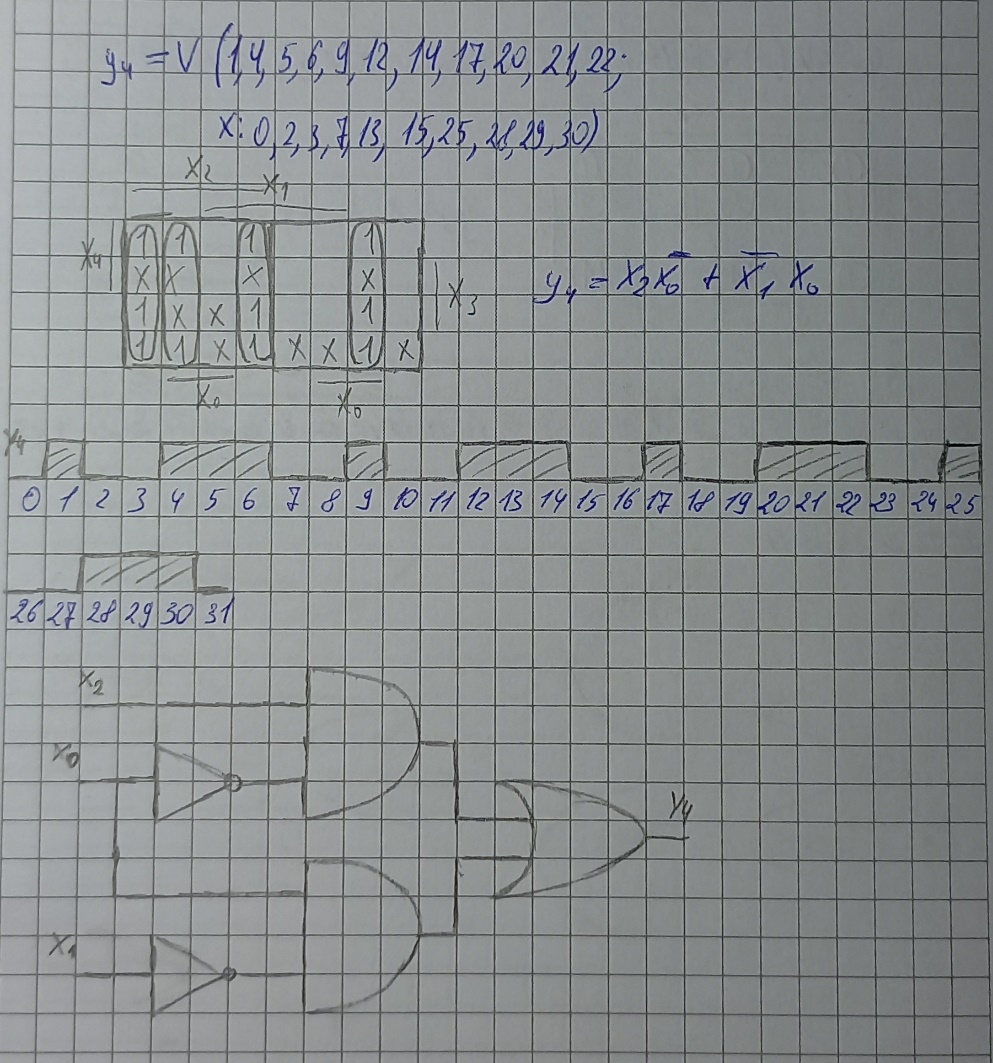

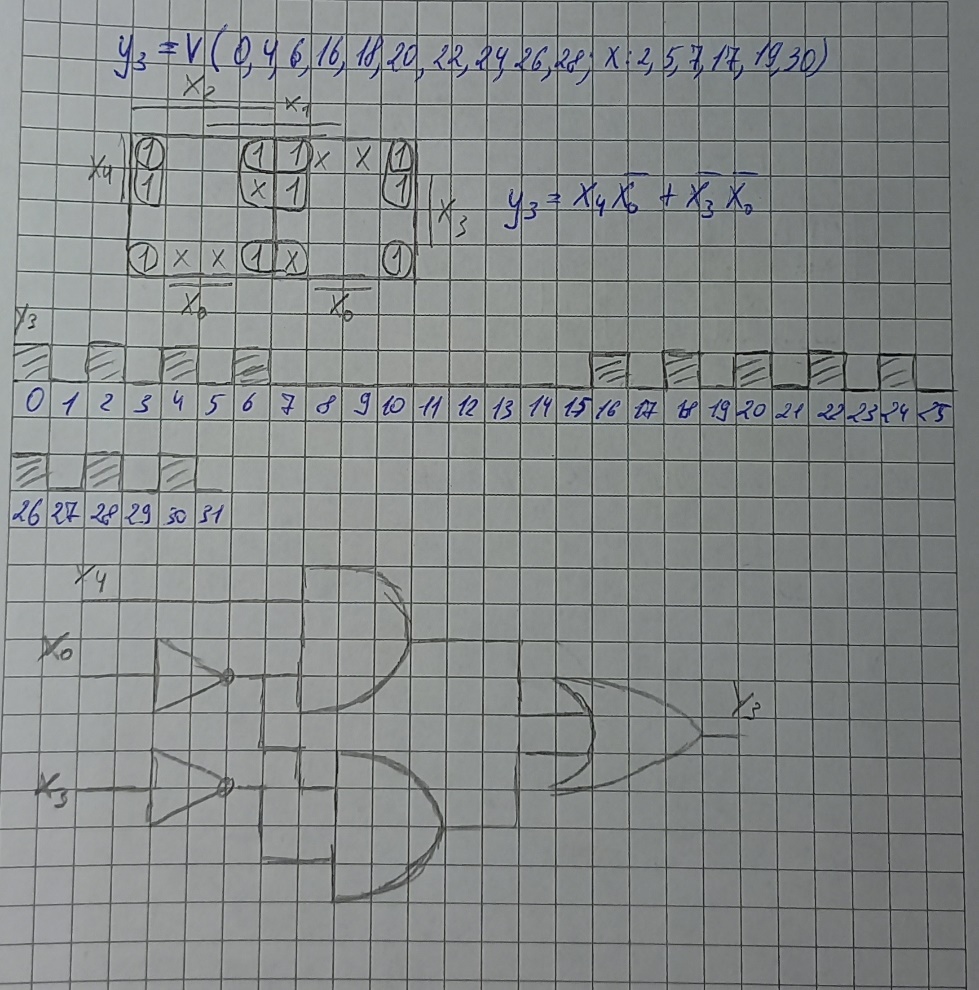

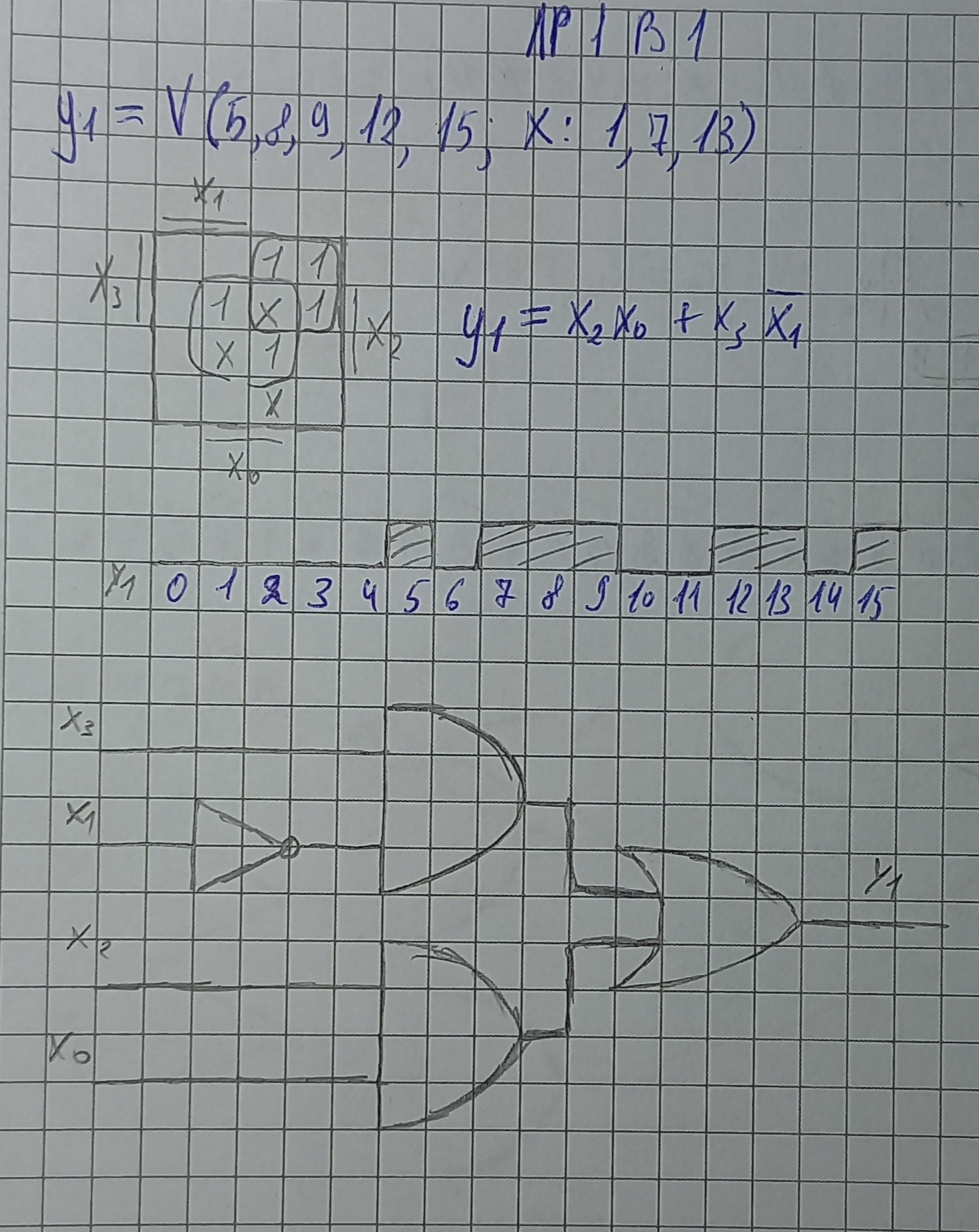

Письменная часть

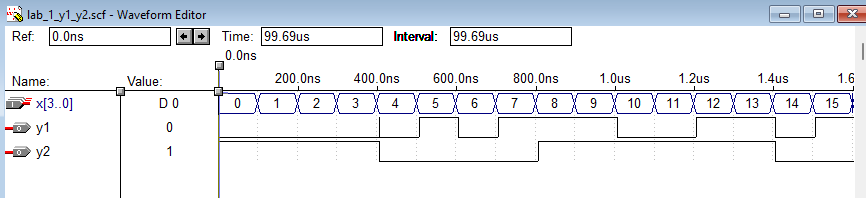

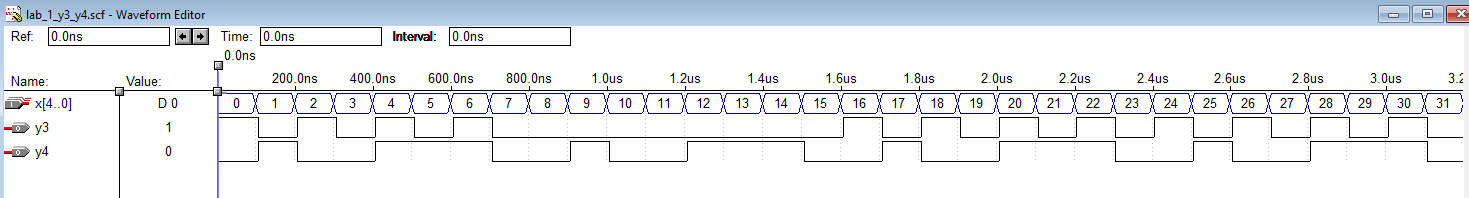

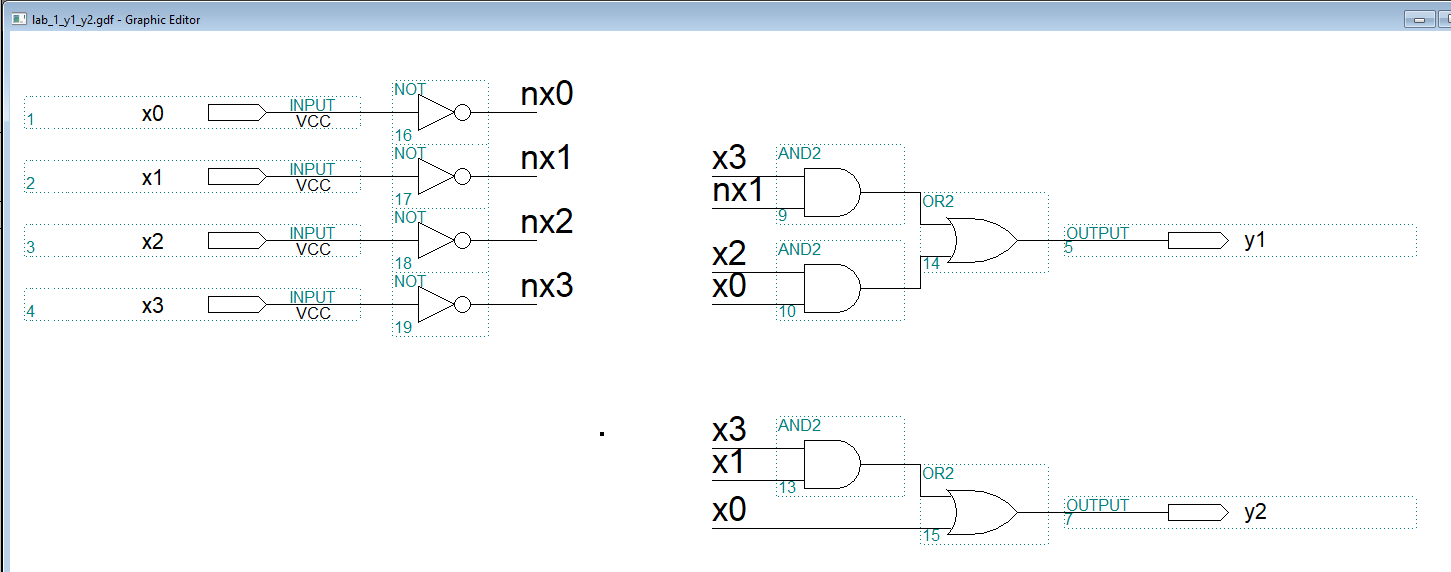

Схемы и временные диаграммы в MAX+PLUS II
