Лабораторная работа №2

Создание логической модели БД средствами программы ERwin

Цель: научиться проектировать и создавать базы данных с помощью программы ERwin.

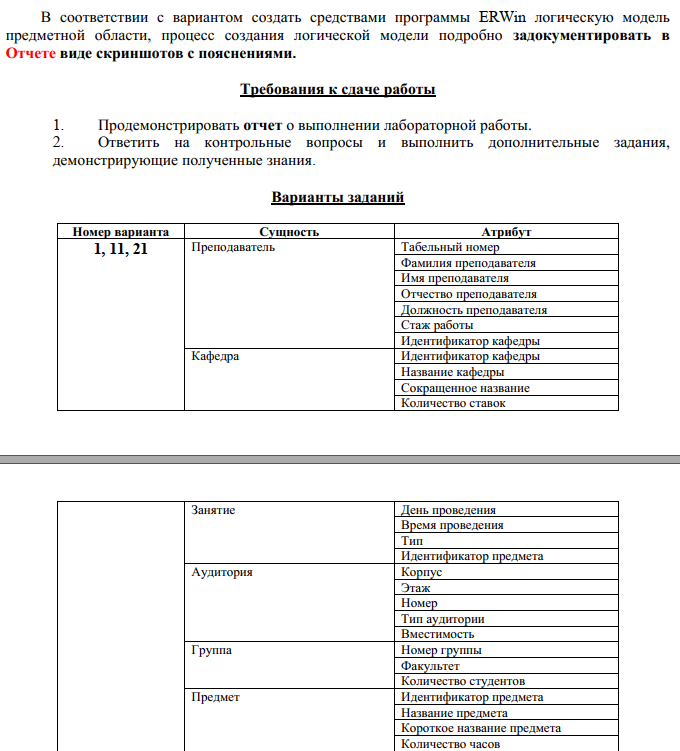

Задание

Отчёт

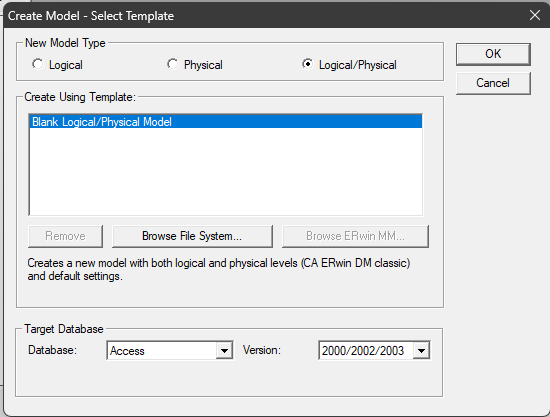

Рисунок 1. Создание новой модели

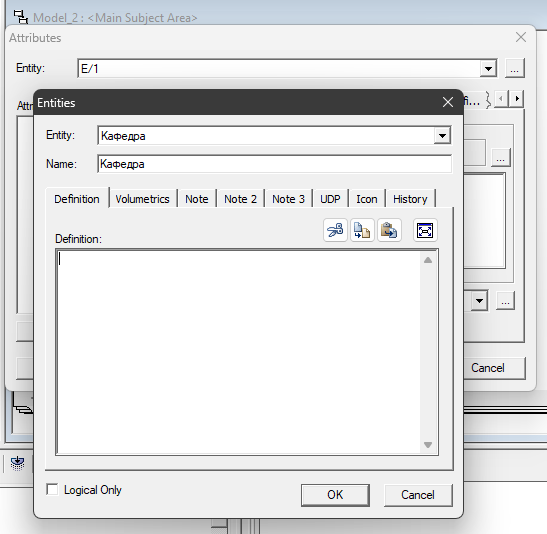

Рисунок 2. Создание сущности "Кафедра"

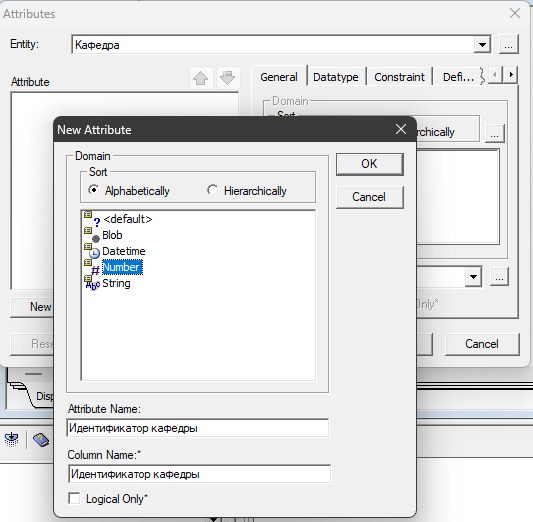

Рисунок 3. Создание атрибута для сущности "Кафедра"

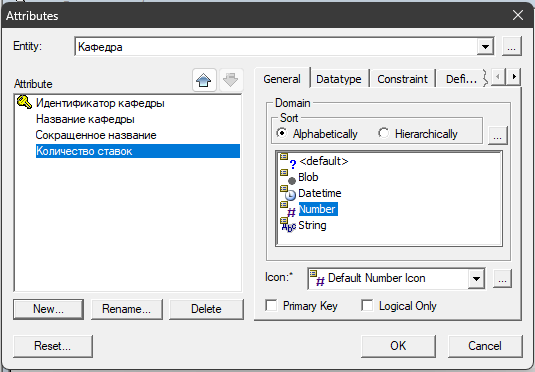

Рисунок 4. Сущность "Кафедра"

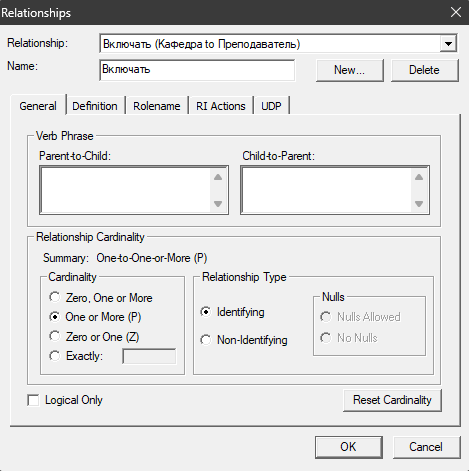

Рисунок 5. Установка связи

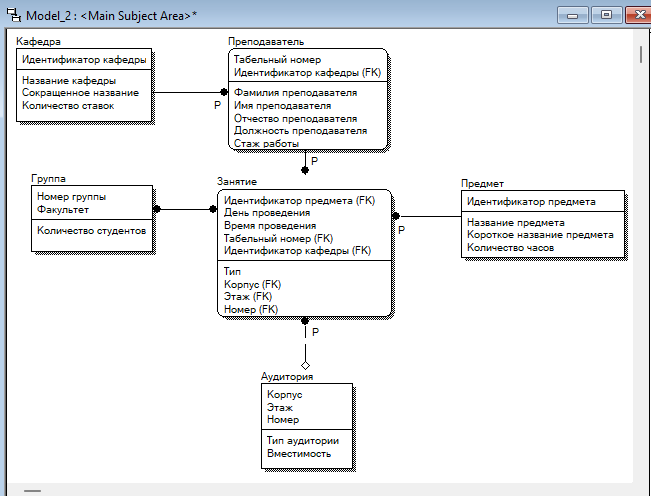

Рисунок 6. Итоговый результат

Связь Аудиторя – Занятие неидентифицирующая, так как Занятие может проводиться без аудитории.

Связь Группа – Занятие многие ко многим, так как у Группы может быть несколько занятий и на Занятии может быть несколько групп.
