Первичные преобразователи для измерения уровня:

Под измерением уровня понимается индикация положения раздела двух сред различной плотности относительно какой-либо горизонтальной поверхности, принятой за начало отсчета. Приборы, выполняющие эту задачу, называются уровнемерами. Приборы для измерения уровня: поплавковый, буйковый, гидростатический, электрический и др.

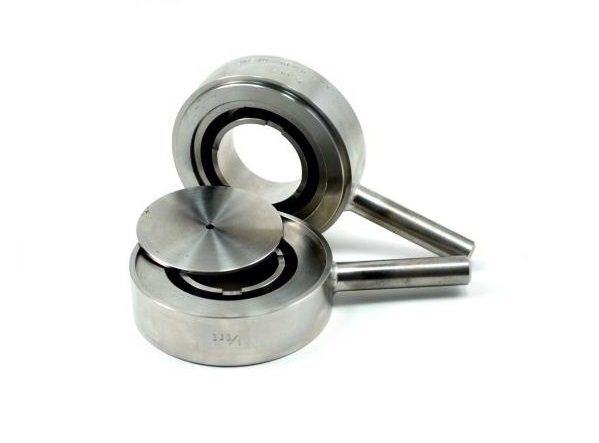

Термопара ТХК	Диафрагма ДКС

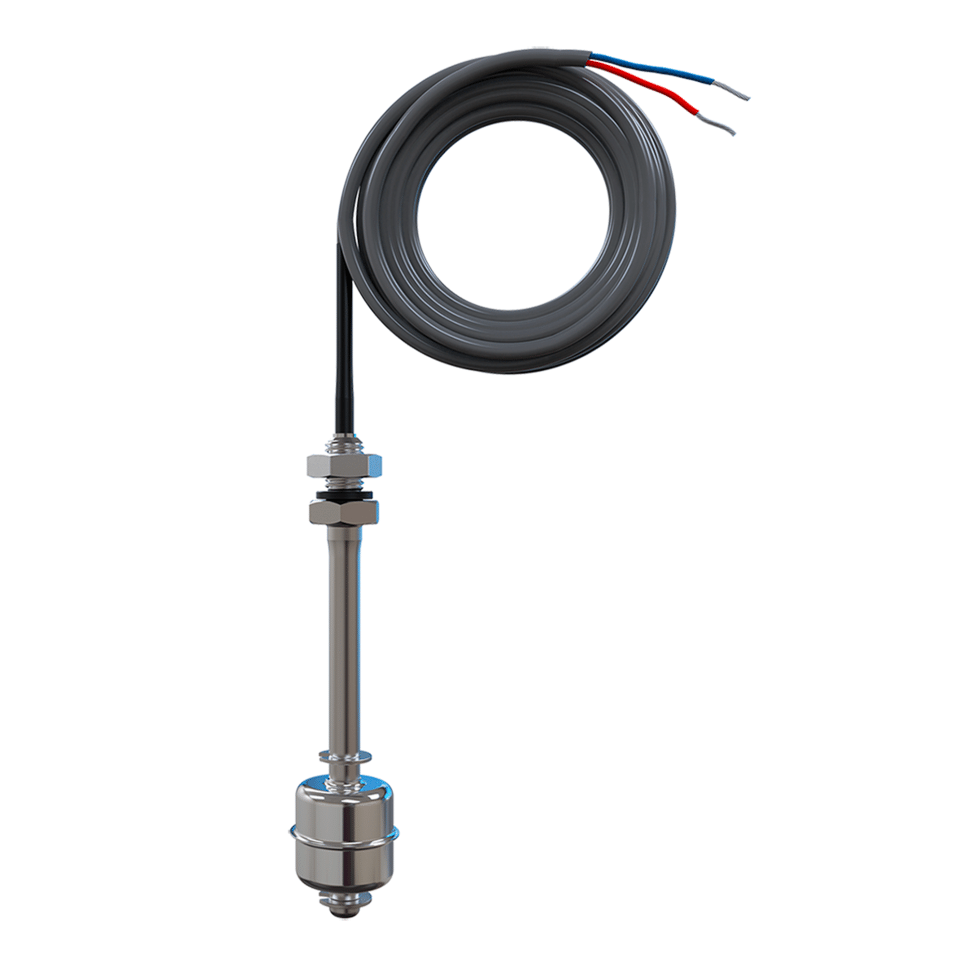

Датчик поплавковый ПДУ	Датчик избыточного давления Сапфир-22ДИ

Вывод: В данной работе мы изучили первичные измерительные приборы

5. Вторичные измерительные приборы

Цель работы: изучить классификацию вторичных измерительных приборов

Оборудование и материалы: тренажерная установка ректификации

Ход работы:

Вторичный измерительный прибор (далее ВИП) – это элемент измерительной информационной системы, который показывает, регулирует (по средствам выходных сигналов) или регистрирует (записывает на бумагу или в память) значения измеряемых величин.

Существуют следующие модификации вторичных измерительных приборов:

одноканальные ВП, показывающие (аналоговые (стрелочные) или цифровые, или регистрирующие (записывающие на бумагу (аналоговые), или в электронно-цифровую память (цифровые) значения измеряемых величин).

многоканальные ВП, одновременно показывающие и регистрирующие значения нескольких величин;

многоточечные ВП, автоматически поочерёдно показывающие и регистрирующие значения нескольких однородных измеряемых величин;

суммирующие значения нескольких измеряемых величин;

интегрирующие ВП, дающие интегральное (суммарное) значение измеряемой величины за некоторый промежуток времени;

сигнализирующие ВП, с устройством световой или звуковой сигнализации, срабатывающей при выходе значения измеряемой величины за установленные пределы;

регулирующие ВП, вырабатывающие сигнал управления

Самопишущий прибор– это регистрирующий измерительный прибор (регистратор), в котором предусмотрена запись показаний в той или иной форме.

Самопишущие приборы (СП) применяют тогда, когда недостаточно знать только некоторое отдельное значение измеряемой величины, а требуется проследить за её изменением с течением времени либо в зависимости от других физических величин. Такая запись может служить документом, позволяющим судить об эволюции изучаемого явления, о ходе технологического процесса, работе контролируемых агрегатов или действиях обслуживающего их персонала.

Самопишущие приборы применяют для регистрации одной или нескольких физических величин (температуры, давления, уровня, расхода, солесодержания, влажности, напряжения, тока, сопротивления, усилия и т. д.) как функции.

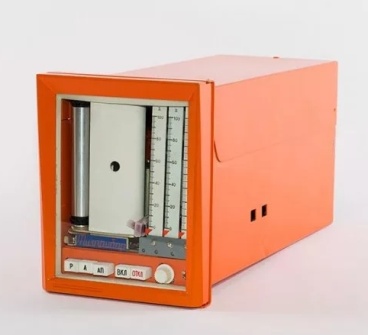

ПКР.1	ПВ 10.1 Э	КСП-3	Диск 250М

Вывод: В данной работе мы изучили вторичные измерительные приборы
