29. Изучение процесса абсорбции

Цель работы: изучить процесс абсорбции

Оборудование и материалы: большая тренажерная установка

Ход работы:

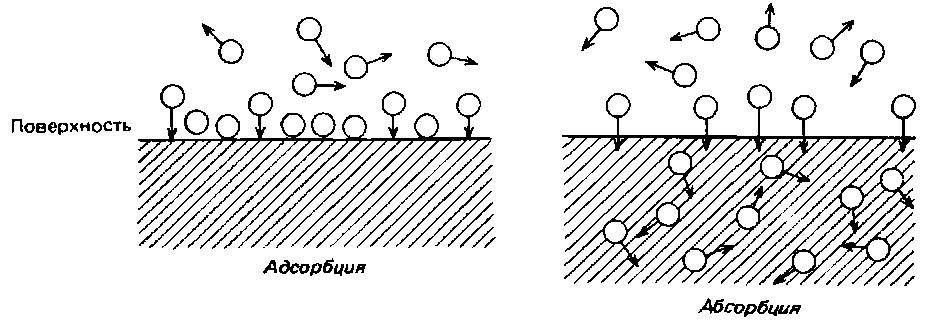

А дсорбция – процесс концентрирования вещества в пограничном слое на границе контакта фаз.

Абсорбция – это процесс объемного поглощения вещества, который, начинаясь с поверхности поглощающего тела, со временем распространяется на весь его объем.

Десорбция - процесс, обратный абсорбции (адсорбции), используемый для выделения из раствора поглощаемого вещества и регенерации абсорбента (адсорбента).

Абсорбционная колонна — тепломассообменный аппарат для разделения газовых смесей, путём избирательного поглощения их отдельных компонентов жидким абсорбентом.

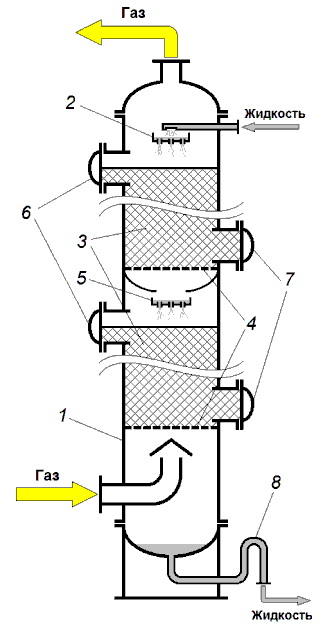

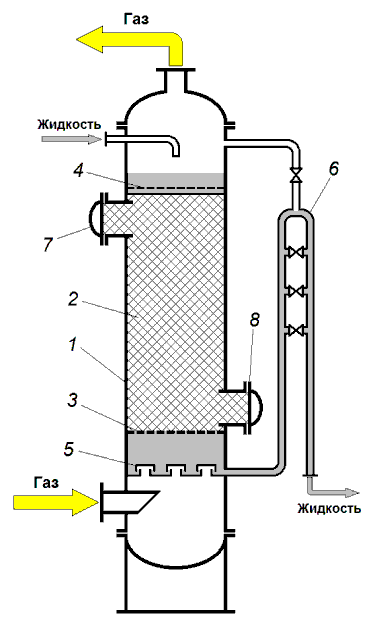

Насадочный плёночный абсорбер	Абсорбер с затопленной насадкой

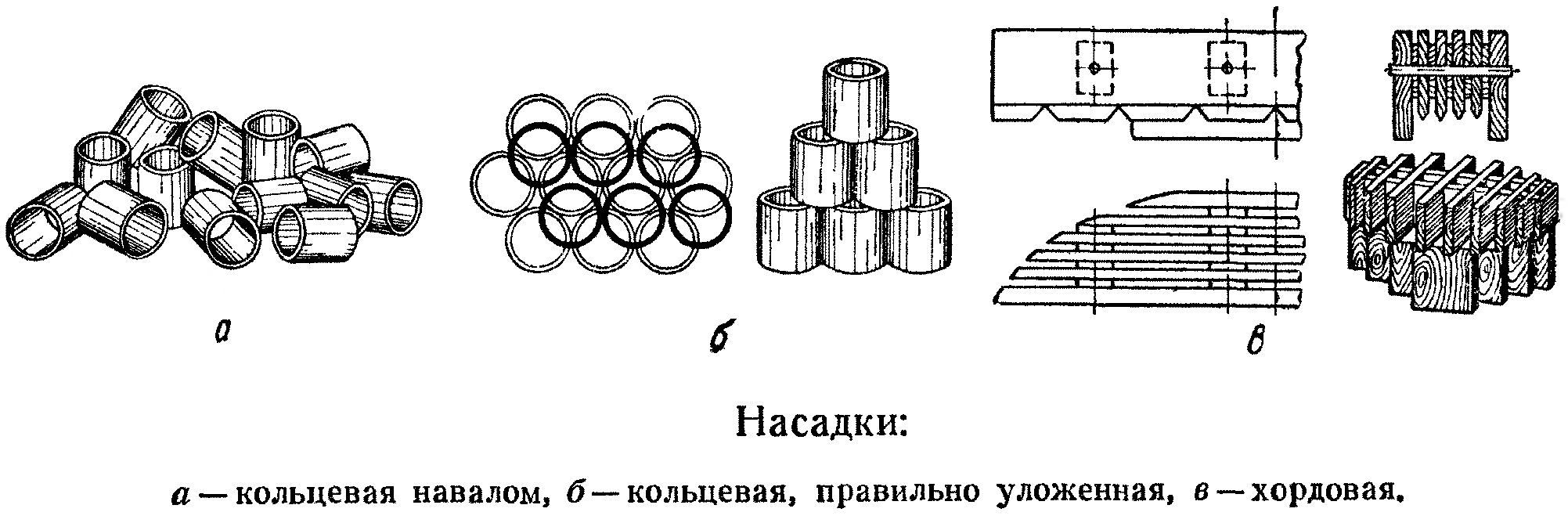

1 – корпус; 2 – распределительная тарелка; 3 – сегменты насадки; 4 – опорные решётки; 5 – перераспределительные тарелки; 6 – люки для загрузки насадки; 7 – люки для выгрузки насадки; 8 – гидрозатвор	1 – корпус; 2 – насадка; 3 – опорная решётка; 4 – сетка, фиксирующая насадку; 5 – газораспределительная тарелка; 6 – гидрозатвор; 7 – люк для загрузки насадки; 8 – люк для выгрузки насадки

Вывод: В данной работе мы изучили процесс абсорбции

30. Моделирование процесса абсорбции на большой тренажерной установке

Цель работы: смоделировать процесс абсорбции на большой тренажерной установке

Оборудование и материалы: большая тренажерная установка

Ход работы:

Задание

Осуществить очистку загрязненного газа методом абсорбции по узлам на тренажерной установке:

а) подача поглотителя Е13-Н14-К11

б) подача загрязненного газа в низ колонны К11

в) откачка отработанного поглотителя из К11 в обход холодильника К11-Н16-Е17

г) закачка отработанного поглотителя в Е13 Е17-Н18-Е13

Техника безопасности при обслуживании процесса абсорбции

Работы выполнять в спецодежде

Рабочее место содержать в чистоте и порядке, не допускать наличие посторонних предметов, утечки жидкостей во фланцевых соединениях и арматуре

Соблюдать правила работы на высоте

Правила работы на установке

Проверить готовность установки к работе

Осуществить процесс абсорбции

Отрегулировать подачу поглотителя в абсорбер

В случае поломки насоса перейти на резервный

№	Виды неполадок	Причина	Способы устранения
1	Нет подачи поглотителя в К11	а) вышел из строя насос Н14	Перейти на резервный насос. Закачать свежий поглотитель
2	Проскок ОВ с газом при выходе из абсорбера	а) недостаточное количество поглотителя б)недостаточно низкая t поглотителя подаваемого в колонну в)недостаточно сжат «загрязненный» газ поршневым компрессором г)загрязнена насадка или частично разрушена	Увеличить подачу поглотителя из Е13 Увеличить степень сжатия Заменить насадку на свежую
3	Высокое давление в абсорбере	а) высокая температура компонентов б) большая подача газа	Снизить подачу газа Увеличить подачу поглотителя
4	Высокий уровень поглотителя	высокая подача поглотителя	Снизить подачу поглотителя Увеличить откачку поглотителя из куба колонны

Вывод: В данной работе мы смоделировали процесс абсорбции на большой тренажерной установке
