18. Порядок пуска и остановки поршневого насоса
Цель работы: изучить порядок пуска и остановки поршневого насоса
Оборудование и материалы: большая тренажерная установка
Ход работы:
Получив распоряжение о подготовке к пуску, машинист-оператор обязан сделать:
1. Запись в сменном журнале.
2. Убедиться в том, что причина остановки насоса устранена.
3. Проверить все соединения двигателя, редуктора и насоса.
4. Проверить состояние сальников.
5. Проверить соединение насоса с всасывающим и нагнетательным трубопроводами.
6. Проверить уровень масла в редукторе, масленках, маслобаке и подшипниках.
7. Проверить систему охлаждения сальников.
8. Проверить исправность подключения КИП и средств автоматики.
9. Проверить целостность ограждающих конструкций и отсутствие посторонних предметов в рабочей зоне
Пуск насоса:
При наличии байпаса, производится при закрытой задвижке на напорном трубопроводе и открытой задвижке на байпасе. При отсутствии байпаса задвижку на напорной линии открывают сразу. После этого запускается двигатель, и насос начинает работу. Если запустить поршневой насос при закрытой задвижке на нагнетательной линии при отсутствии байпаса, это может привести к выходу из стоя насоса или привода
Схема остановки насоса при наличии байпаса:
1. Открыть задвижку на байпасной линии;
2. Закрыть задвижку на линии нагнетания;
3. Выключить электродвигатель или прекратить подачу пара в паровую машину;
4. Закрыть задвижки на линиях всасывания и нагнетания.
Схема остановки насоса при отсутствии байпаса линии:
1. Закрыть задвижку на всасывающей линии;
2. Остановить двигатель;
3. Закрывают задвижку на нагнетательной линии.
Вывод: В данной работе мы изучили порядок пуска и остановки поршневого насоса
19. Устройство и принцип работы машин для перемещения газов
Цель работы: изучить устройство и принцип работы компрессоров
Оборудование и материалы: большая тренажерная установка
Ход работы:

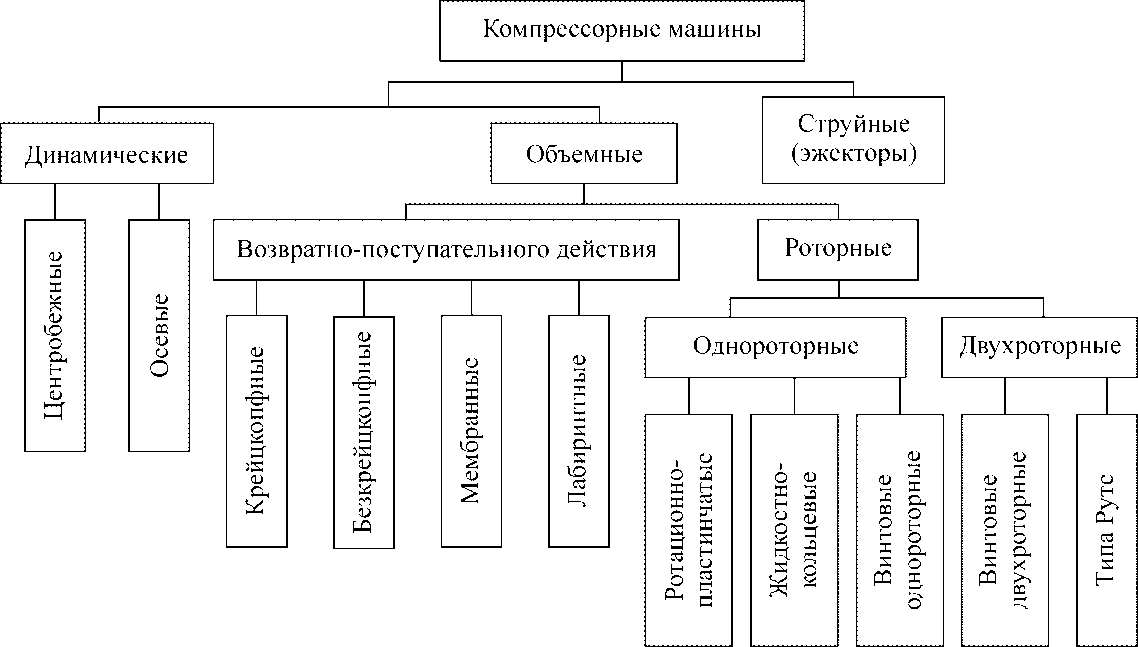

Машины для сжатия и перемещения газов классифицируют по принципу их действия и степени сжатия
В зависимости от величины степени сжатия газа различают:
1) компрессоры (>3)
2) газодувки (от 1,1 до 3)
3) вентиляторы (<1,1)
Принцип действия поршневого компрессора основан на сжатии газа в замкнутом пространстве при уменьшении его объема. Изменение объема происходит вследствие возвратно-поступательного движения поршня в цилиндре.
В центробежных компрессорах давление газа создается за счет центробежных сил, возникающих во вращающемся газовом потоке
|
|

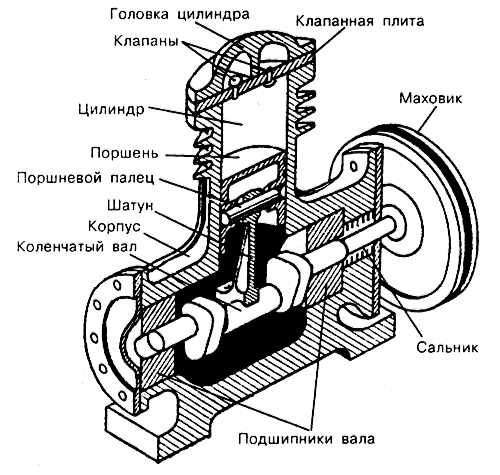

Устройство поршневого компрессора |

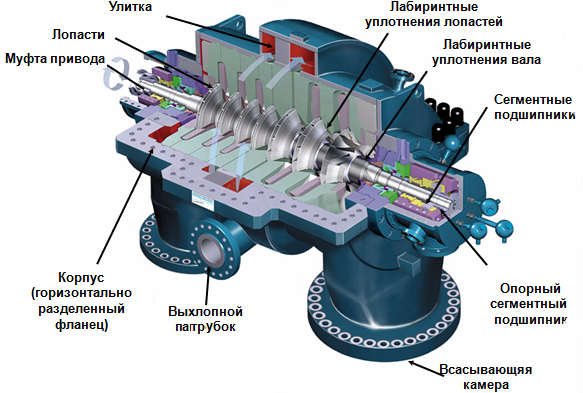

Устройство центробежногокомпрессора |
Вывод: В данной работе мы изучили устройство и принцип работы компрессоров
20. Пуск и остановка компрессора
Цель работы: изучить порядок пуска и остановки поршневого компрессора
Оборудование и материалы: большая тренажерная установка
Ход работы:
Пуск компрессора через поз.№11 (холодильник), поз.№12 (фильтр), поз.№14 (ресивер) и продувочный поз.№14.
Подготовка компрессора:
1. Проверить исправность компрессора в соединениях;
2. Убрать посторонние предметы вокруг компрессора;
3. Убрать разлитое масло и воду вокруг компрессора;
4. Проверить наличие и исправность заземления;
5. Проверить исправность токоведущего кабеля к приводу ;
6. Проверить наличие кожуха и его крепление на приводе;
7. Проверить наличие масла в картере шомполом (должно быть 2,5- 3 риски на шомполе);
8. Проверить маховик в ручную 3-4 раза;
9. Проверить на закрытие арматуры влагомаслоотделителя 1 ст, 2 ст;
10. Открыть арматуру на манометре 1 ст. 2 ст масла;
11. Открыть центральную арматуру воды;
12. Открыть арматуру воды на компрессор;
13. Проверить на закрытие всю арматуру на вспомогательном оборудовании.
Подготовка охлаждения
1. Открыть арматуру после поз.№11 на сливную воронку.
Подготовка газового оборудования:
1. Открыть арматуру на волю (атмосферу);
2. Открыть арматуру на входе поз.№11;
3. Открыть арматуру на выходе поз.№11;
4. Открыть арматуру на поз.№12;
5. Открыть арматуру после поз.13;
6. Открыть арматуру на поз.№14;
7. Открыть арматуру продувочную поз.№14;
8. Проверить на закрытие арматуры промежуточной.
9. Включить компрессор в работу.
Остановка компрессора осуществляется в обратном порядке
Вывод: В данной работе мы изучили порядок пуска и остановки поршневого компрессора
