Адсорбция Лабораторная работа
.docxЛабораторная работа
Исследование процесса адсорбции
Цель работы: ознакомление с работой адсорбционной установки периодического действия;
Ход работы:
1. Заполните адсорбционную колбу сухим адсорбентом (синего цвета) на высоту не выше 1/3 высоты колбы.
2. Проверьте наличие достаточного уровня воды в увлажнителе (не выше ½ высоты колбы увлажнителя).
3. Включите компрессор и вентилем установите по ротаметру расход воздуха 0,5 л/мин. С этого момента начните отсчет времени опыта.
4. Записывайте показания датчиков на входе и выходе адсорбционной колбы через каждые 2 минуты.
5. Опыт проводить до тех пор, пока показания датчиков на выходе и на входе из колбы не будут одинаковыми.
6. По окончанию опыта выключите увлажнитель и компрессор.

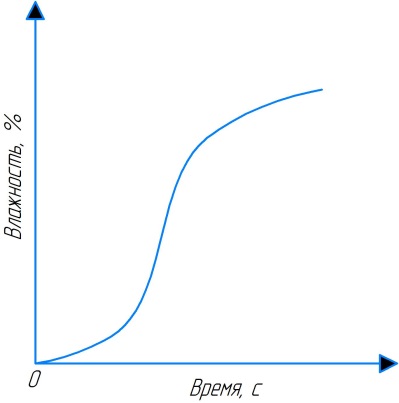

7. Опытные данные свести в таблицу. Записать высоту слоя адсорбента L, диаметр колбы D и расход воздуха по расходомеру переводя л/мин в м3/с, построить графики зависимость влажности воздуха от времени φ0- τ и φ1- τ
8. Восстановите свойства адсорбента: положите адсорбент в силиконовую форму, равномерно распределите его. Нагрейте шкаф для сушки адсорбента до температуры 150°С. Положите поддон с адсорбентом в шкаф для сушки. Сушите адсорбент в течение 3-4 часов. Продолжайте нагревать и перемешивать, пока адсорбент не станет сухим и хрустящим. Дайте адсорбенту остыть перед использованием, загрузите в адсорбционную колбу.
Таблица 1 – Экспериментальные данные
L = … D = … |
|
|
|
|||||||
Время |
До адсорбционной колбы |
После адсорбционной колбы |
Расход воздуха |
|||||||
τ, с |
t0, ºC |
Т0, К |
φ0, % |
t1, ºC |
Т1, К |
φ1, % |
л/мин |
м3/с |
||
0 |
|
|
|
|
|
|
|
|
||
120 |
|
|
|
|
|
|
|
|
||
240 |
|
|
|
|
|
|
|
|
||
… |
|
|
|
|
|
|
|
|
||
|
|
Влажность (φ0) до адсорбционной колбы |
Влажность (φ1) после адсорбционной колбы |
Вывод:
