Для глобальной активации RSVP-TE необходимо отключить работу LDP c помощью команды no mpls ip и активировать RSVP-TE с помощью команды mpls traffic-eng tunnels (см. Рис. 1).

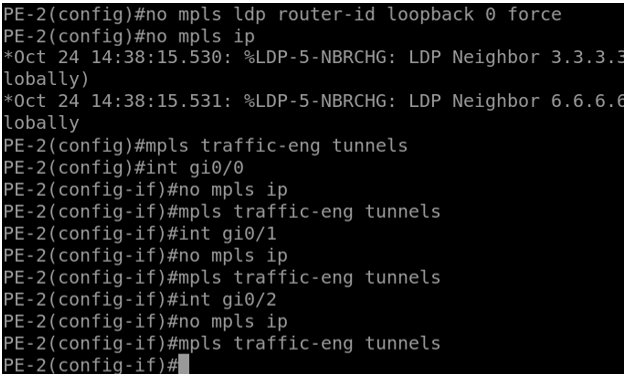

Рис. 1. Пример отключения LDP и активации RSVP-TE

Аналогичную конфигурацию необходимо произвести на всех маршрутизаторах. Также необходимо активировать поддержку Traffic- Engineering (TE) для протокола OSPF (см. Рис. 2).

Рис. 2. Активация TE

После активации TE для OSPF маршрутизаторы начинают обмениваться TE LSA. Передается информация о LSR ID, расширенная информация о интерфейсах, расширенная информация о соседях, поддерживающих TE. На данном этапе сформирована TED Topology Traffic-Engineering.

Настроим TE-туннель от PE-1 до PE-4 (см. Рис. 3).

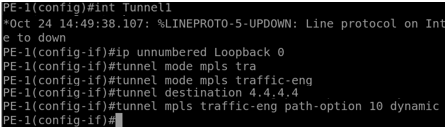

Рис. 3. Настройка TE-туннеля

PE-1(config)#interface Tunnel1 – создаем туннельный интерфейс Tunnel1.

PE-1(config-if)# ip unnumbered Loopback0 – указывает, что источником данного туннеля должен быть интерфейс Loopback0.

PE-1(config-if)# tunnel mode mpls traffic-eng – задается тип интерфейса.

PE-1(config-if)# tunnel destination 4.4.4.4 - определяет точку терменирования для туннельного интерфейса.

PE-1(config-if)# tunnel mpls traffic-eng path-option 10 dynamic – позволяет CSPF построить путь динамически, без задания промежуточных узлов.

При этом изменится статус туннельного интерфейса (см. Рис. 4).

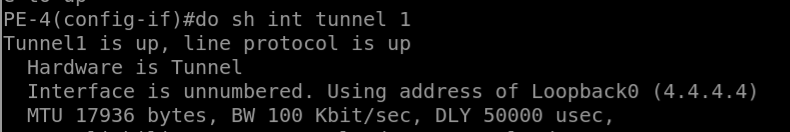

Рис. 4. Просмотр статуса туннельного интерфейса

Также можно посмотреть статус для RSVP-TE туннеля (см. Рис. 5).

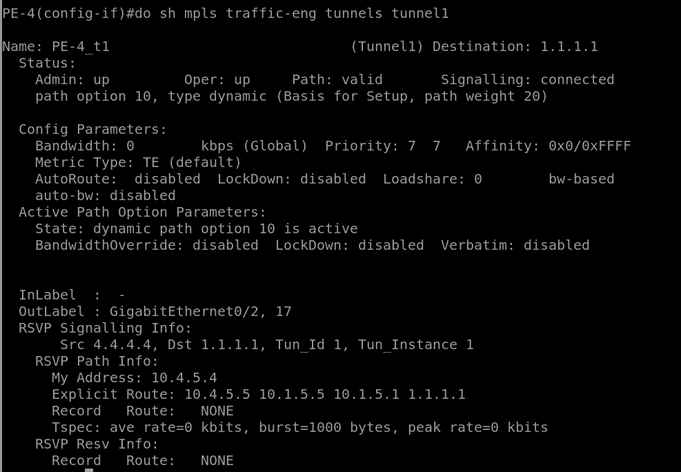

Рис. 5. Просмотр информации о RSVP-TE туннеле

Данный LSP может применен к определенному VPN и в данном случае то, что трафик для VPN идет по одному маршруту с обычным IP трафик может являться недостатком. Например, для обычного трафика может использоваться дешевый канал с высокой пропускной способностью, но с низким качеством, а для VPN трафика дорогой канал с меньшей полосой пропускания, но с более высоким качеством и степенью стабильности.

RSVP-TE дает возможность для задания строго определенного пути с помощью атрибута Explicit Route. Рассмотрим пример его конфигурации. Зададим маршрут по пути PE-1 – PE-4 (см. Рис. 6).

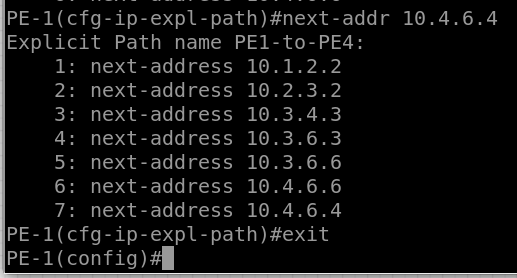

Рис. 6. Настройка строго определенного пути

Применим данный маршрут для туннельного интерфейса с приоритет большим, чем динамический (см. Рис. 7).

Рис. 7. Применение маршрута

Path-optin 5 определяет приоритет маршрута, 5 больше 10, значение которого мы задали для динамического маршрута.

Информация о туннеле (см. Рис. 8).

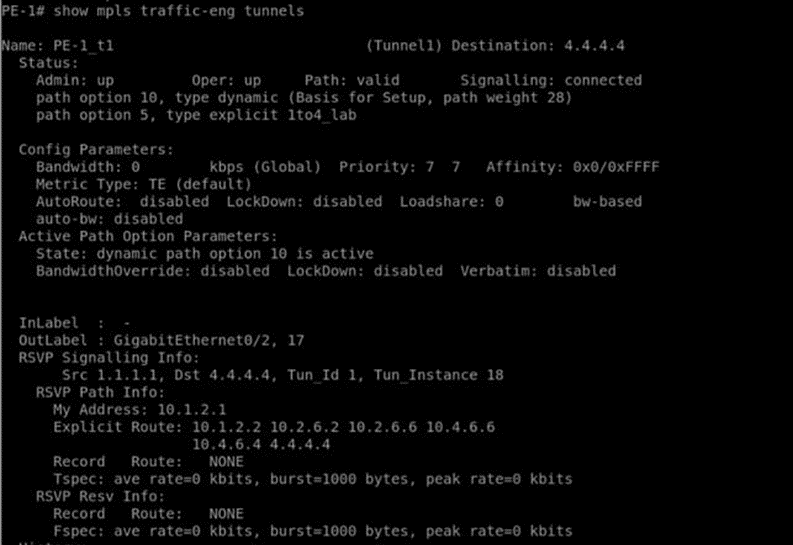

Рис. 8. Проверка обновления туннеля

ВЫВОД

В данной работе была проведена настройка и исследование сети MPLS с использованием протокола RSVP-TE (Resource Reservation Protocol - Traffic Engineering) вместо LDP (Label Distribution Protocol). Для глобальной активации RSVP-TE был отключен LDP и активирован RSVP-TE на всех маршрутизаторах, а также поддержка Traffic Engineering была включена для протокола OSPF. Это позволило маршрутизаторам обмениваться TE LSA и сформировать TED Topology (Traffic Engineering Database Topology).

Была настроена TE-туннель от PE-1 до PE-4, и рассмотрен процесс сигнализации RSVP, включая передачу сообщений Path и Resv. Каждый LSR точно знает, как передавать пакеты, что обеспечивает надежную маршрутизацию. Важно отметить, что все LSP в MPLS однонаправлены, и для создания обратного туннеля необходимо настроить RSVP-TE туннель на противоположном конце.

Также было рассмотрено использование атрибута Explicit Route для задания строго определенного пути для туннеля. Это позволяет гибко управлять маршрутом туннеля, учитывая различные требования к качеству и пропускной способности каналов.
