ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Федеральное государственное образовательное бюджетное учреждение высшего профессионального образования
«Санкт-Петербургский государственный университет телекоммуникаций
им. проф. М.А. Бонч-Бруевича»
Отчет по лабораторной работе № 6
По дисциплине «Электротехника».
АНАЛИЗ ЧАСТОТНЫХ И ВРЕМЕННЫХ ХАРАКТЕРИСТИК ПАССИВНОГО И АКТИВНОГО ЧЕТЫРЕХПОЛЮСНИКОВ С ИСПОЛЬЗОВАНИЕМ ПРОГРАММЫ FASTMEAN
Выполнил студент: Корнилов Д. А
Группы: ИКВТ-32 в бригаде №2
Санкт-Петербург
2024
Вариант 2
Пассивный четырехполюсник
Графики частотных характеристик.
2.1) АЧХ
Mag 1,4 (max) при f, Гц = 1,896 МГЦ
Mag 1 при f, Гц ~ 1 МГЦ

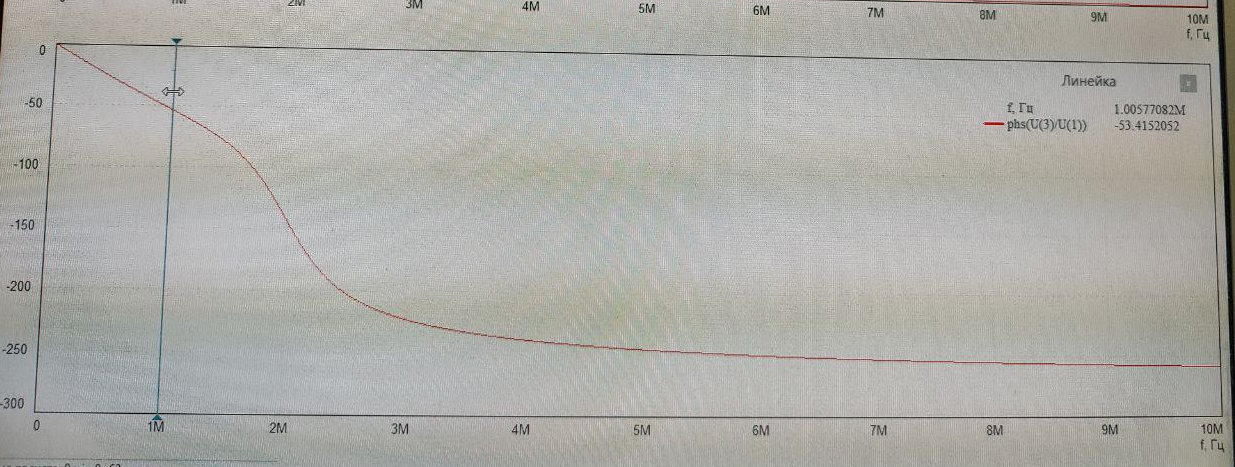

2.2) ФЧХ
Cмоделировали на входе цепи единичное ступенчатое воздействие (меандр)

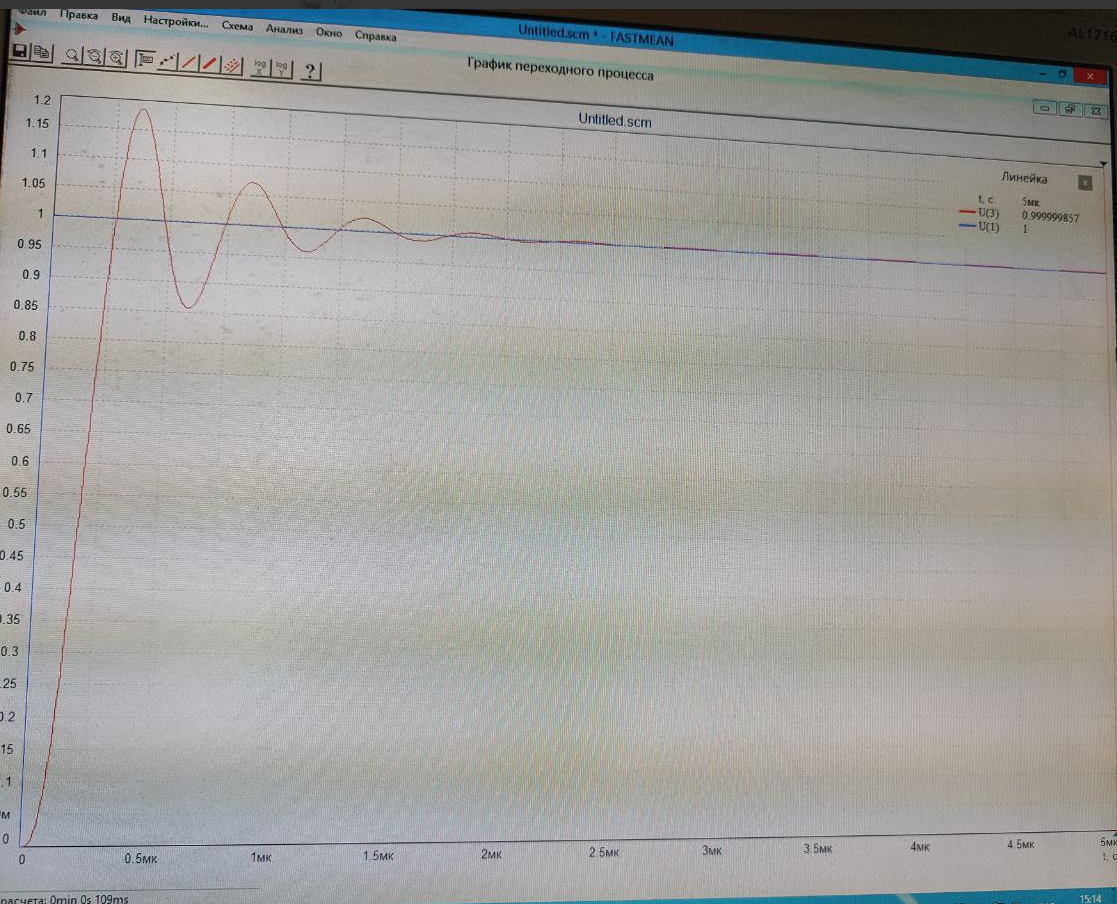

3.1) График переходного процесса
Смоделировали на входе единичное импульсное воздействие

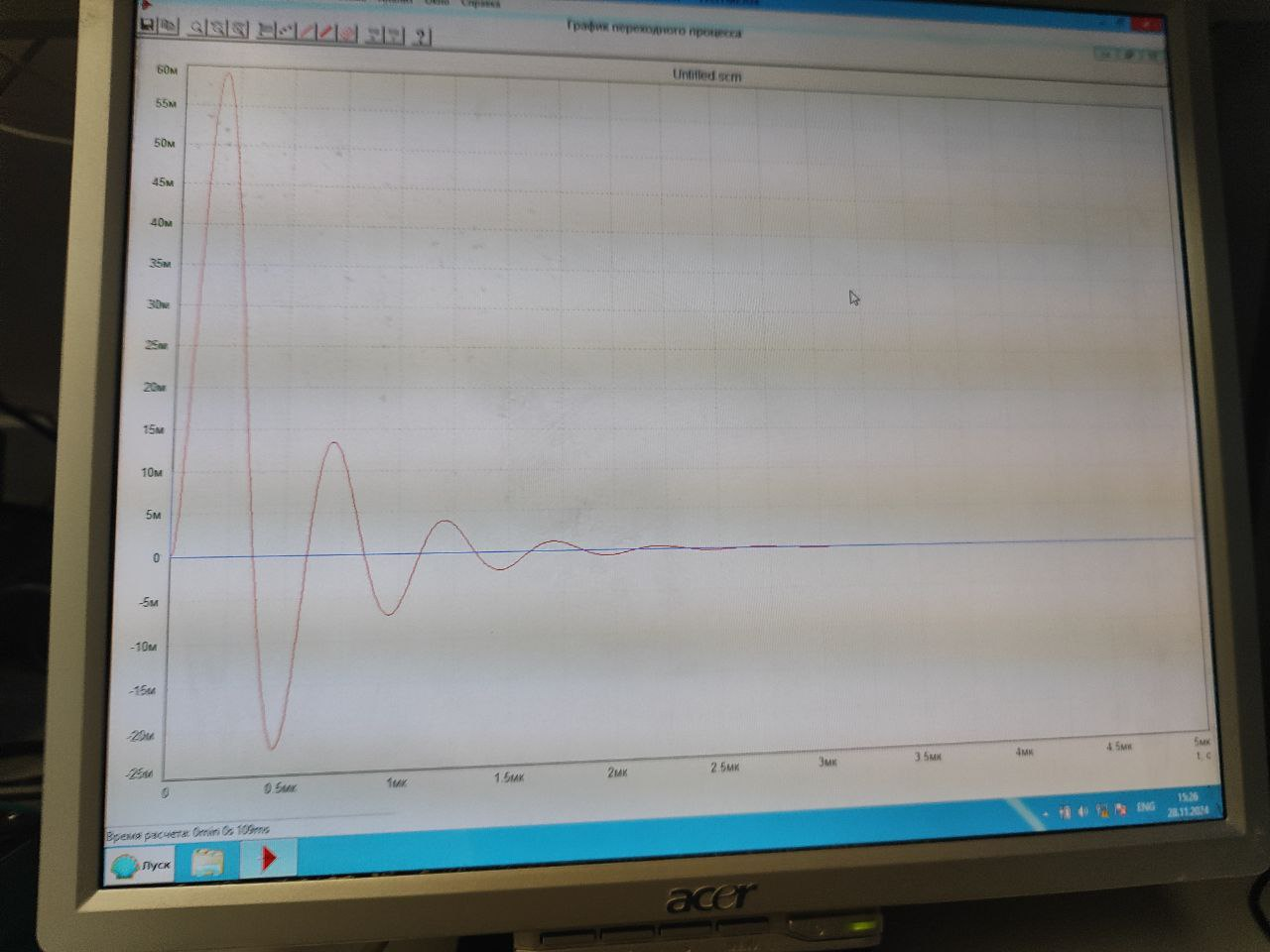

Импульсная характеристика цепи

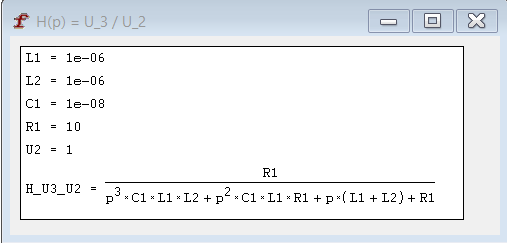

Символьный вид передаточной функции
Активный четырехполюсник
График частотных характеристик
АЧХ

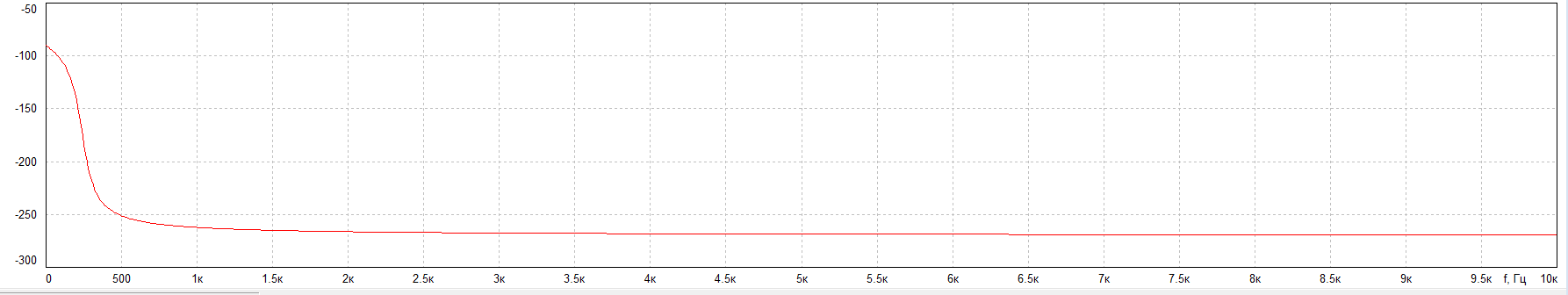

ФЧХ
Вывод: В результате проведённого исследования была освоена методология анализа частотных и переходных (временных) характеристик как пассивных, так и активных четырёхполюсников с использованием специализированного программного комплекса FASTMEAN.
Для пассивного четырехполюсника:
АЧХ
Mag 1,4 (max) достигается при f, Гц = 1,896 МГЦ
Mag 1 при f, Гц ~ 1 МГЦ
При увеличении частоты амплитуда стремится к 0.
ФЧХ: при увеличении частоты угол фазы стремится к -250 градусам.
При единичном ступенчатом воздействии:
Переходная характеристика: при увеличении времени отношение напряжений стремится к 1, т.е устанавливается постоянный режим.
Для активного четырехполюсника:
АЧХ: при f ~ 245 Гц max амплитуда 5
ФЧХ: fгр ~ 245 Гц фаза -180 градусов
