ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Федеральное государственное образовательное бюджетное учреждение высшего профессионального образования

«Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М.А. Бонч-Бруевича»

Отчет по лабораторной работе №5

По дисциплине «Электротехника».

Вариант № 7

Выполнил студенты группы:

ИКВТ-32

Корнилов Денис

Бригады №3

Преподаватель: Замулин О.Л.

Санкт-Петербург

2024

Лабораторная работа №5

«Исследование переходных процессов в цепи первого порядка»

Цели работы:

Экспериментально исследовать переходные процессы в цепи первого порядка на примере последовательного RC-контура при воздействии прямоугольного импульса напряжения.

Рабочие формулы:

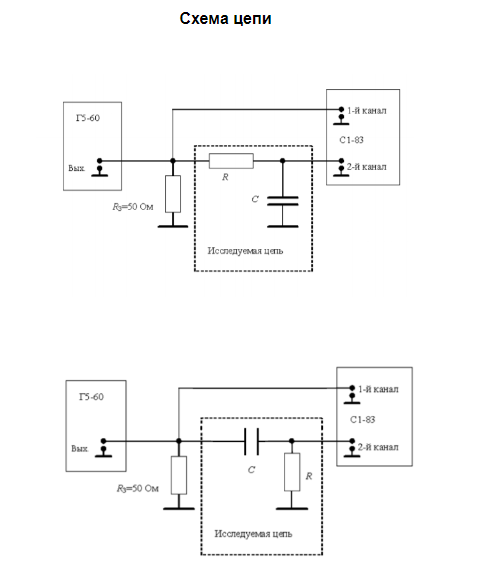

Условие:

Рис. 1.1. Начальные условия.

З адано Получено
Теоретически	τ, мкс	75	27	210
Экспериментально	τ, мкс	60	26.25	206.25

Таблица 1.1. Таблица результатов расчета и эксперимента для RC-контура

• Данные предварительного расчета при =112,5 мкс

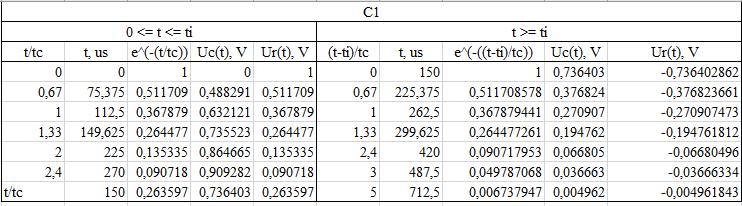

Таблица 1.2. Результаты предварительного расчета

• Данные предварительного расчета при

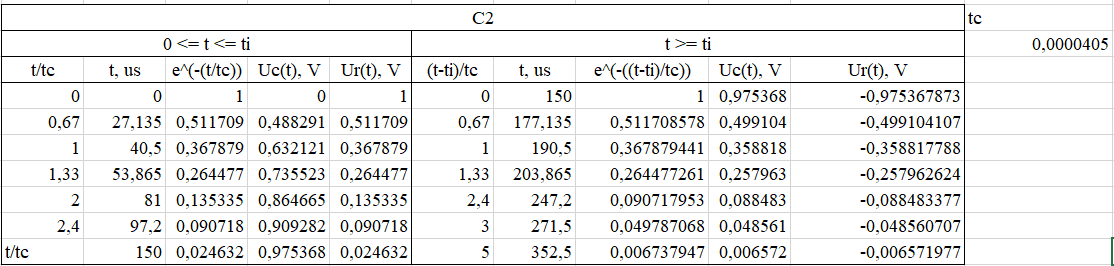

Таблица 1.3. Результаты предварительного расчета

• Данные предварительного расчета при

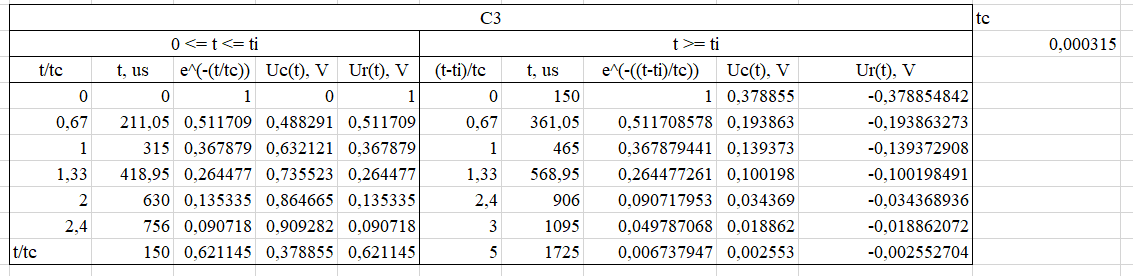

Таблица 1.4. Результаты предварительного расчета

Задание для экспериментальной работы

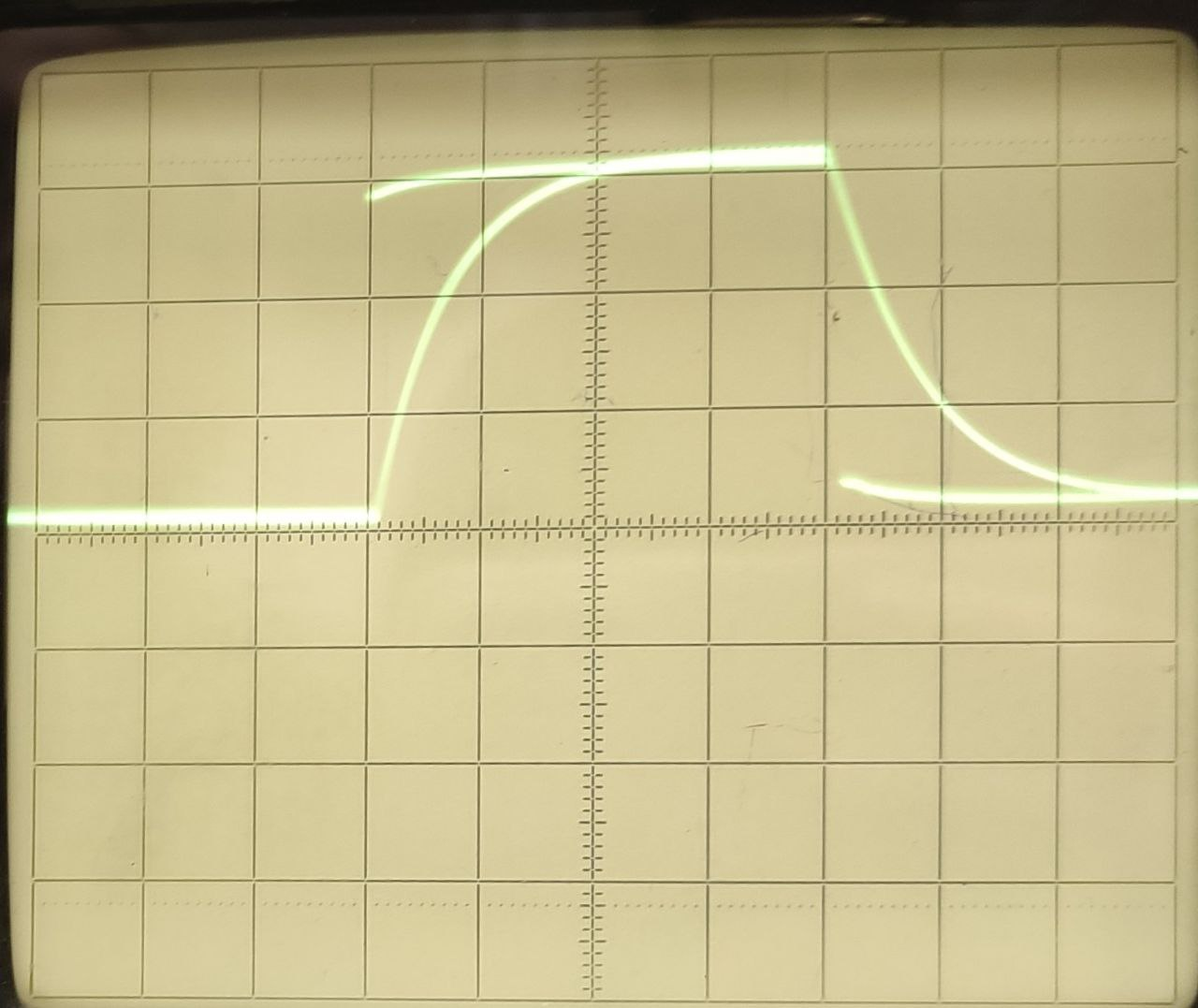

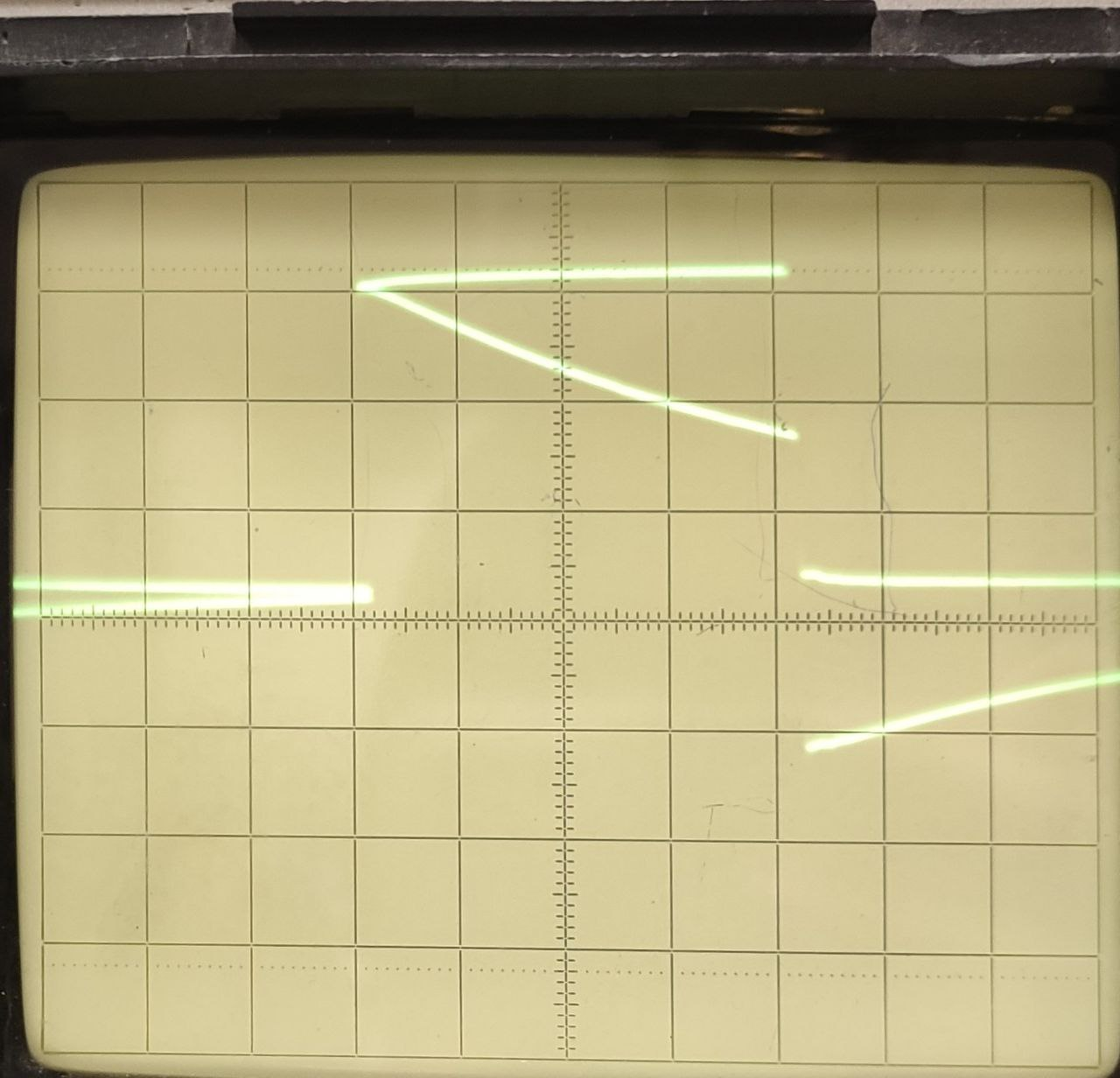

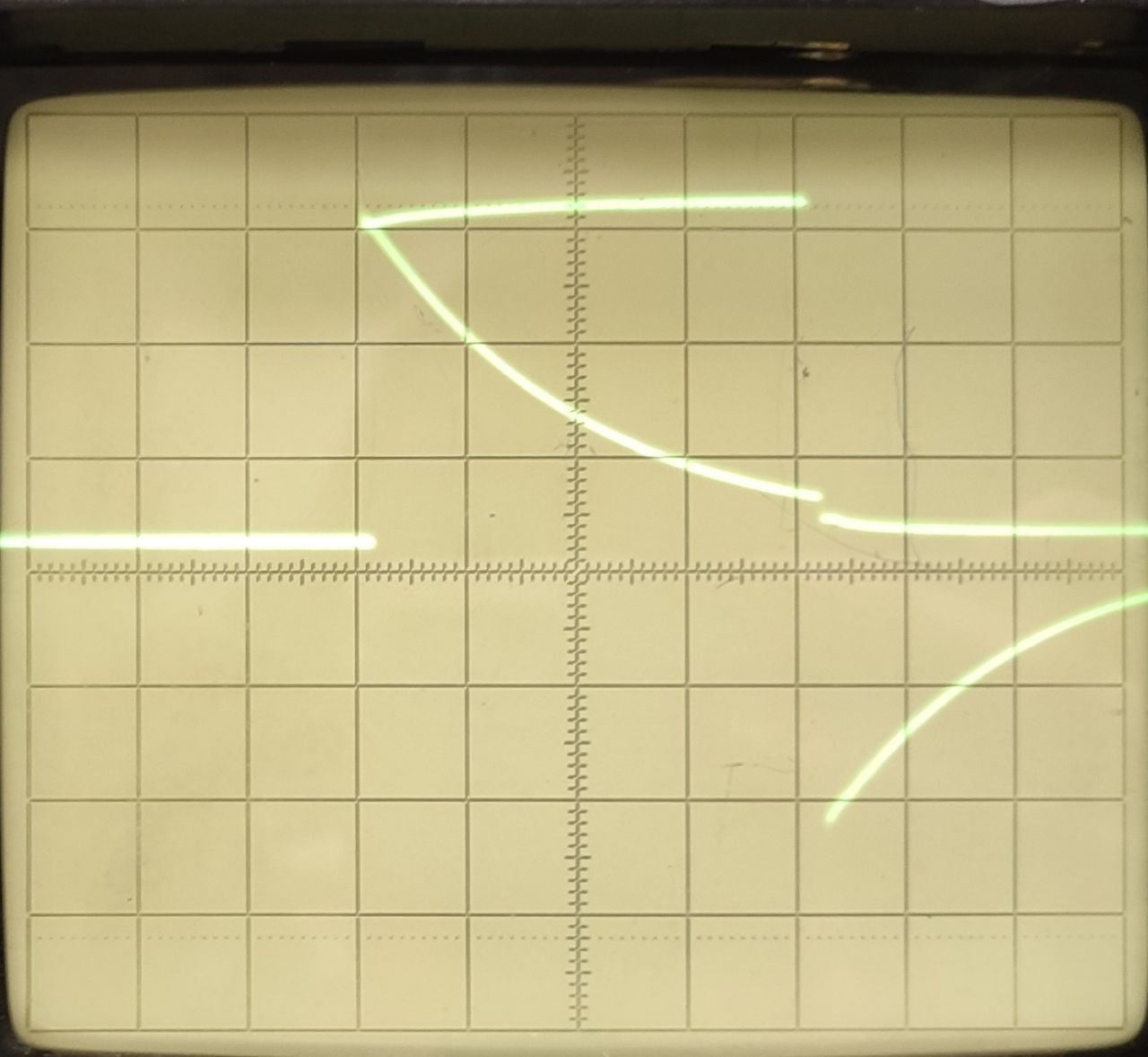

U при C1

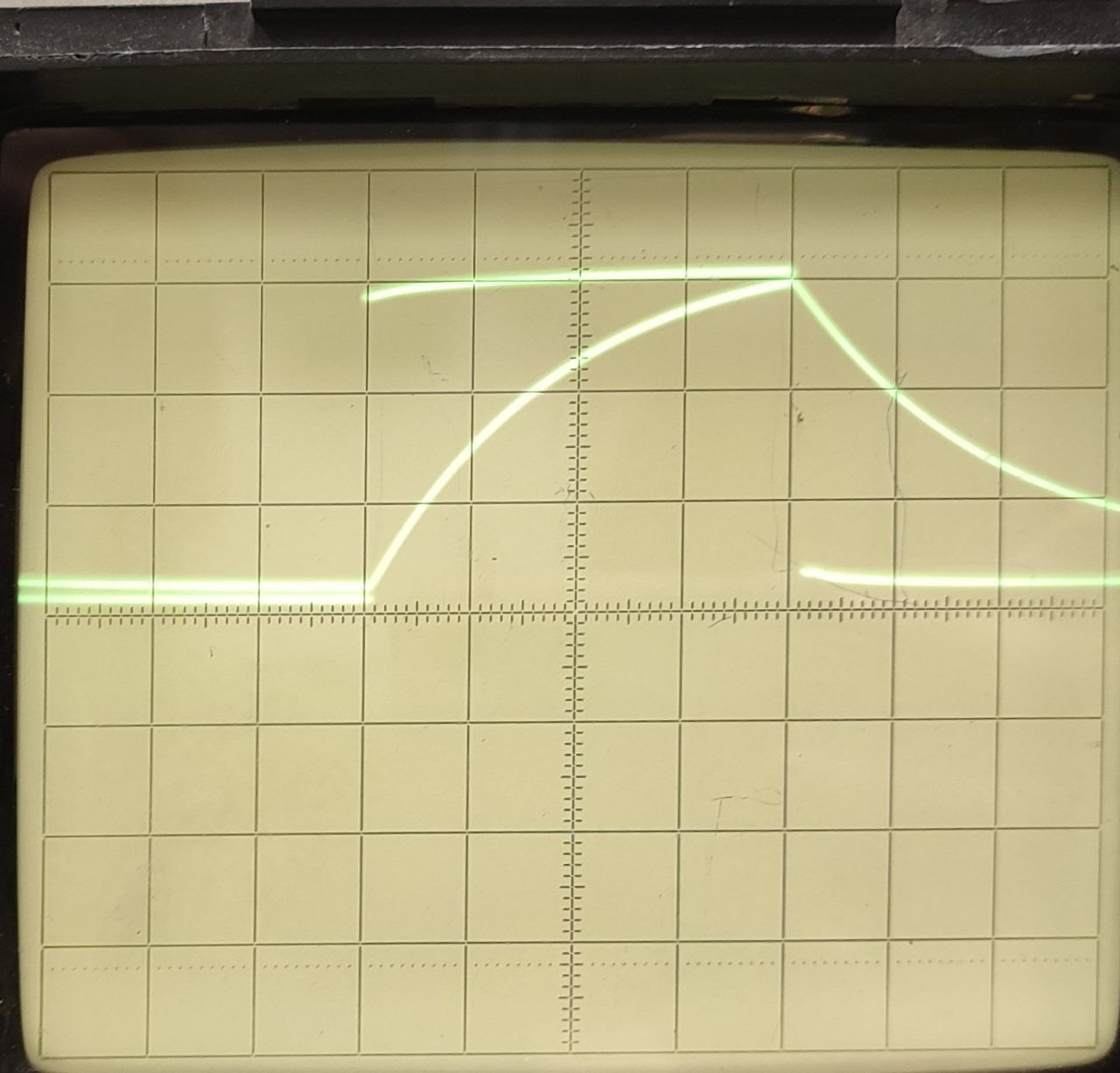

U при C2

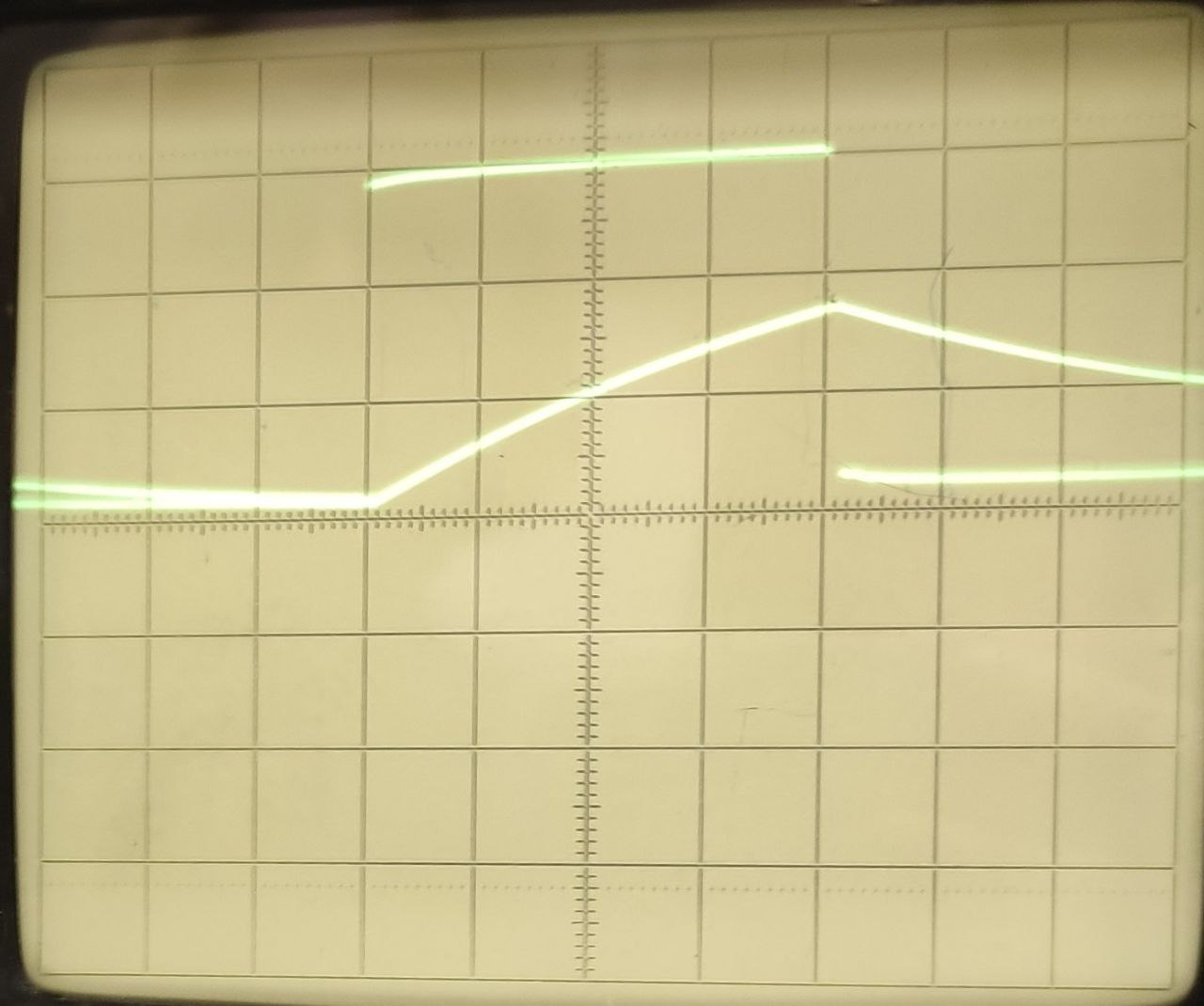

U при C3

Выводы:

1. На осциллограммах чётко наблюдается плавный рост напряжения на конденсаторе при подаче прямоугольного импульса и плавное уменьшение при его снятии, без скачкообразных изменений.

2. Измеренные по осциллограммам постоянные времени (τ) для различных значений ёмкости (C1, C2, C3) оказались близки к предварительно рассчитанным и составили примерно 60 мкс (при теоретических 75 мкс), 26,25 мкс (при теоретических 27 мкс) и 206,25 мкс (при теоретических 210 мкс).

3. Небольшая разница между измеренными и рассчитанными значениями постоянной времени минимальна, что подтверждается визуальным совпадением формы переходных процессов на осциллограммах с ожидаемым характером изменения напряжения.
