Отчет по лабораторной работе № 2
По дисциплине «Электротехника».
Исследование линейной резистивной цепи. Метод наложения
Выполнил студент: Корнилов Д. А
Группы: ИКВТ-32 в бригаде №2
Санкт-Петербург
2024

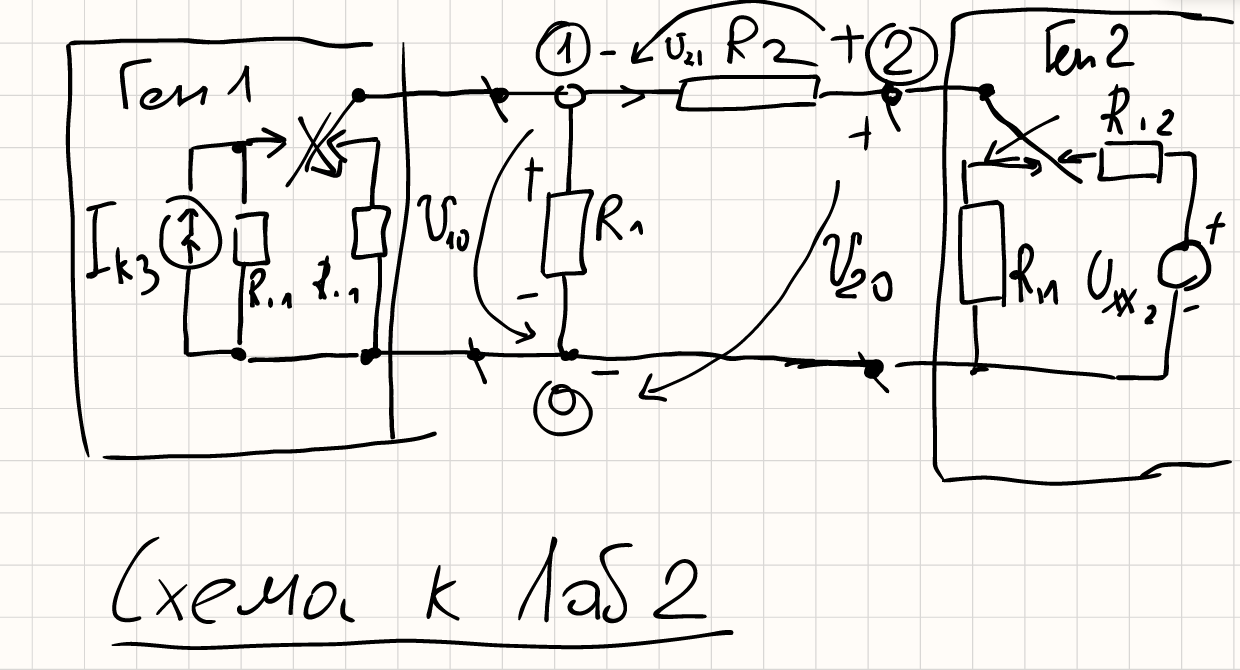

Схемы лабораторной установки
Вариант №3:
R1 = 20 Ом
R2 = 33,4 Ом
Ri1 = 108.57 Ом
Ri2 = 219.67 Ом
I01=Iкз1 = 70 мА
U02 = Uхх2 = 13.4 В
Рабочие формулы
Rэ = (R1*Ri1)/(R1+Ri1) + R2 + Ri2
Gэ = 1/Rэ
U10 = I01 * Rэ
I1’ = U10’/R1
I2’ = U10’/(R2 + Ri2)
I2’’ = U02/Rэ
I1’’ = I2’’*Ri1/(Ri1+R1)
U21 = I2*R2
U20 = U21 + U02
I1 = I1’ + I1’’
I2 = I2’’ - I2’

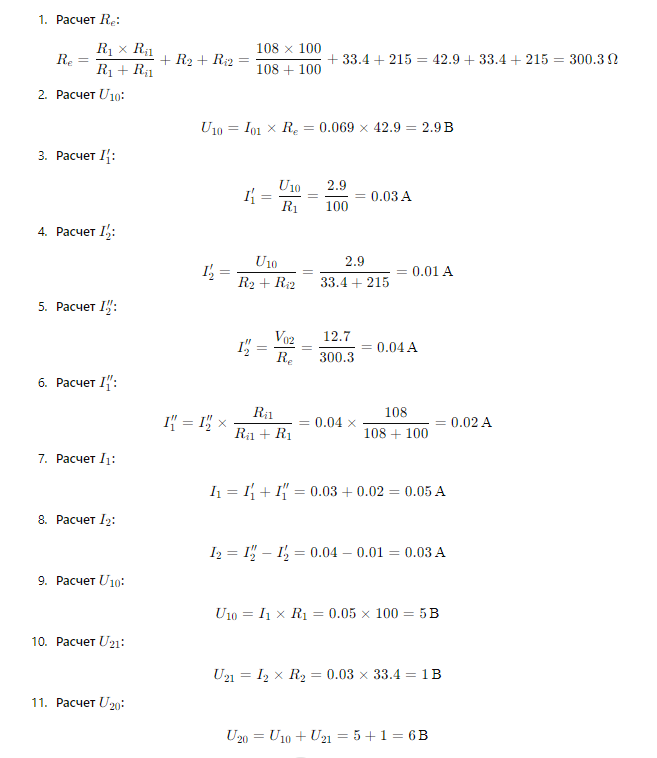

Расчёты

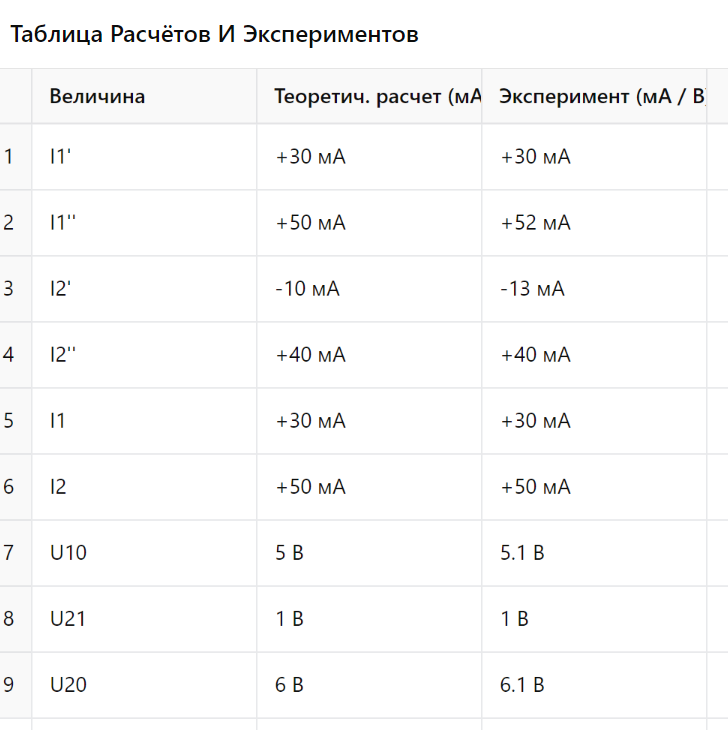

Таблица теоретических расчетов и экспериментальных данных
Выводы:
С помощью метода наложения было доказано, что исследуемая цепь является линейной, поскольку сумма частичных токов равна значению полного тока. Это подтверждает, что каждый источник воздействует на элементы цепи независимо, и результаты их воздействия можно складывать – выполняется принцип суперпозиции.
Эксперимент подтвердил справедливость законов Кирхгофа для линейной резистивной цепи. Первый закон Кирхгофа подтвердился сохранением тока в узлах цепи, а второй закон — сохранением напряжения в контурах. Это доказывает, что токи и напряжения распределяются в цепи в полном соответствии с законами Кирхгофа.
