ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

Федеральное государственное образовательное бюджетное учреждение высшего профессионального образования

«Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М.А. Бонч-Бруевича»

Отчет по лабораторной работе № 2

По дисциплине «Электротехника».

Исследование линейной резистивной цепи. Метод наложения

Выполнил студент: Корнилов Д. А

Группы: ИКВТ-32 в бригаде №2

Санкт-Петербург

2024

  1. Схемы лабораторной установки

  1. Рабочие формулы

Uн/Uxx=x/(1+x)

Iн/Iкз=1/(1+x)

Pн/Pн.макс.=Ux/(1+x) ²

  1. Таблицы измерений и вычислений

При Uxx1=7,6В; Iкз1=70мА; Ri1=108,57 Ом

Rн, Ом

Iн, мА

Uн, В

Uн/Uxx

Iн/Iкз

Pн (Iн*Uн), мВт

lg(Rн/Ri)

3

68

0.2

0.0263

0.9714

0.0136

-1.5586

6

66

0.4

0.0526

0.9429

0.0264

-1.2576

13

63

0.82

0.1079

0.9000

0.0517

-0.9218

27

56

1.53

0.2013

0.8000

0.0857

-0.6043

51

48

2.46

0.3237

0.6857

0.1181

-0.3281

100

36

3.68

0.4842

0.5143

0.1325

-0.0357

200

24

5.02

0.6605

0.3429

0.1205

0.2653

430

14

6.15

0.8092

0.2000

0.0861

0.5978

820

9

6.73

0.8855

0.1286

0.0606

0.8781

1,6к

5

7.1

0.9342

0.0714

0.0355

1.1684

3,2к

2

7.39

0.9724

0.0286 ​

0.0148 ​

1.4694 ​

  1. Теоретический расчёт

    x

    0.03

    0.125

    0.5

    1

    2

    8

    32

    lg x

    -1.52

    -0.9

    -0.3

    0

    0.3

    0.9

    1.52

    Un/Uxx

    0.03

    0.11

    0.33

    0.5

    0.67

    0.89

    0.97

    In/Iкз

    0.97

    0.89

    0.67

    0.5

    0.33

    0.11

    0.03

    Pn/Pn(max)

    0.11

    0.40

    0.89

    1

    0.89

    0.4

    0.12

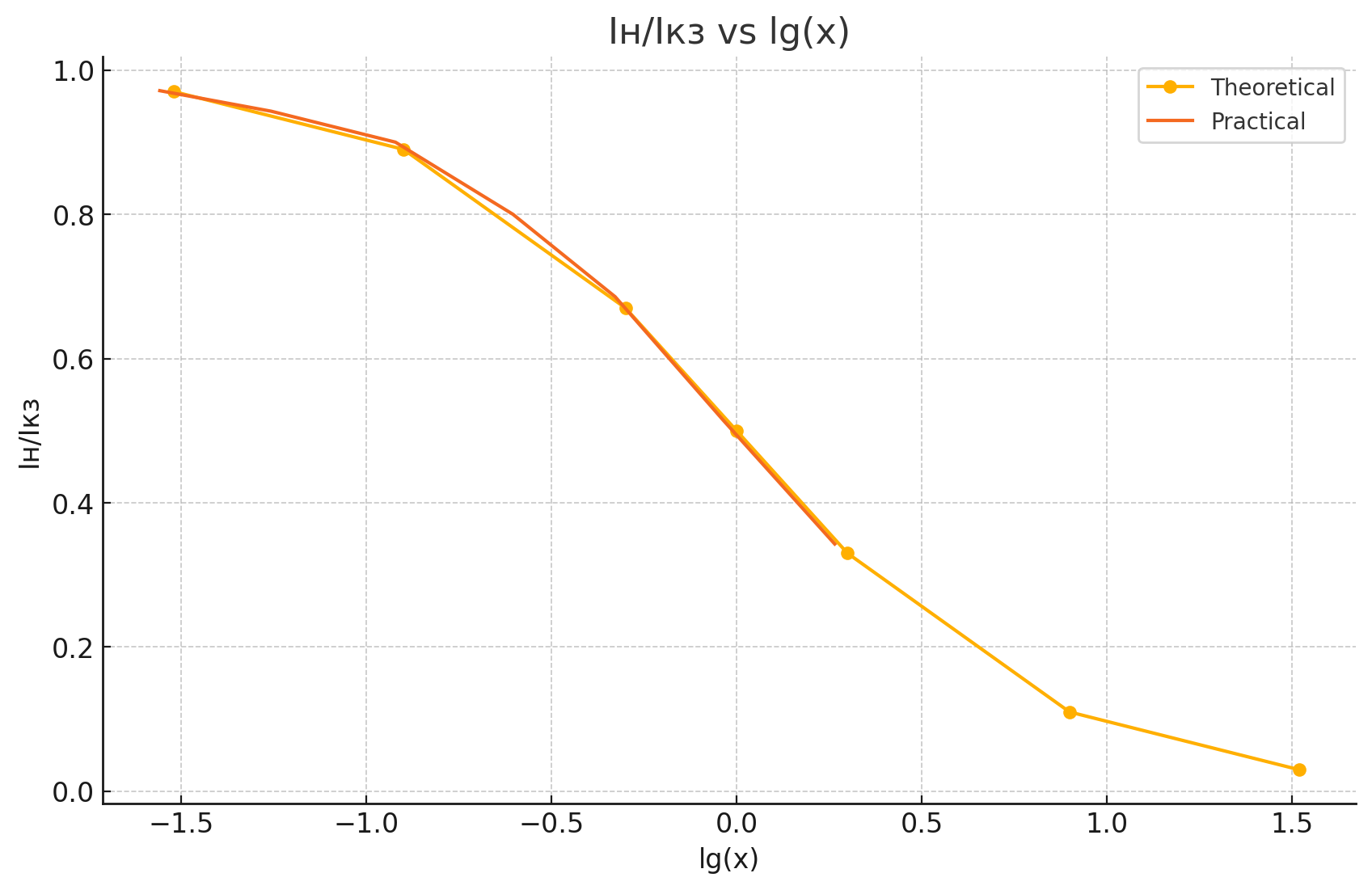

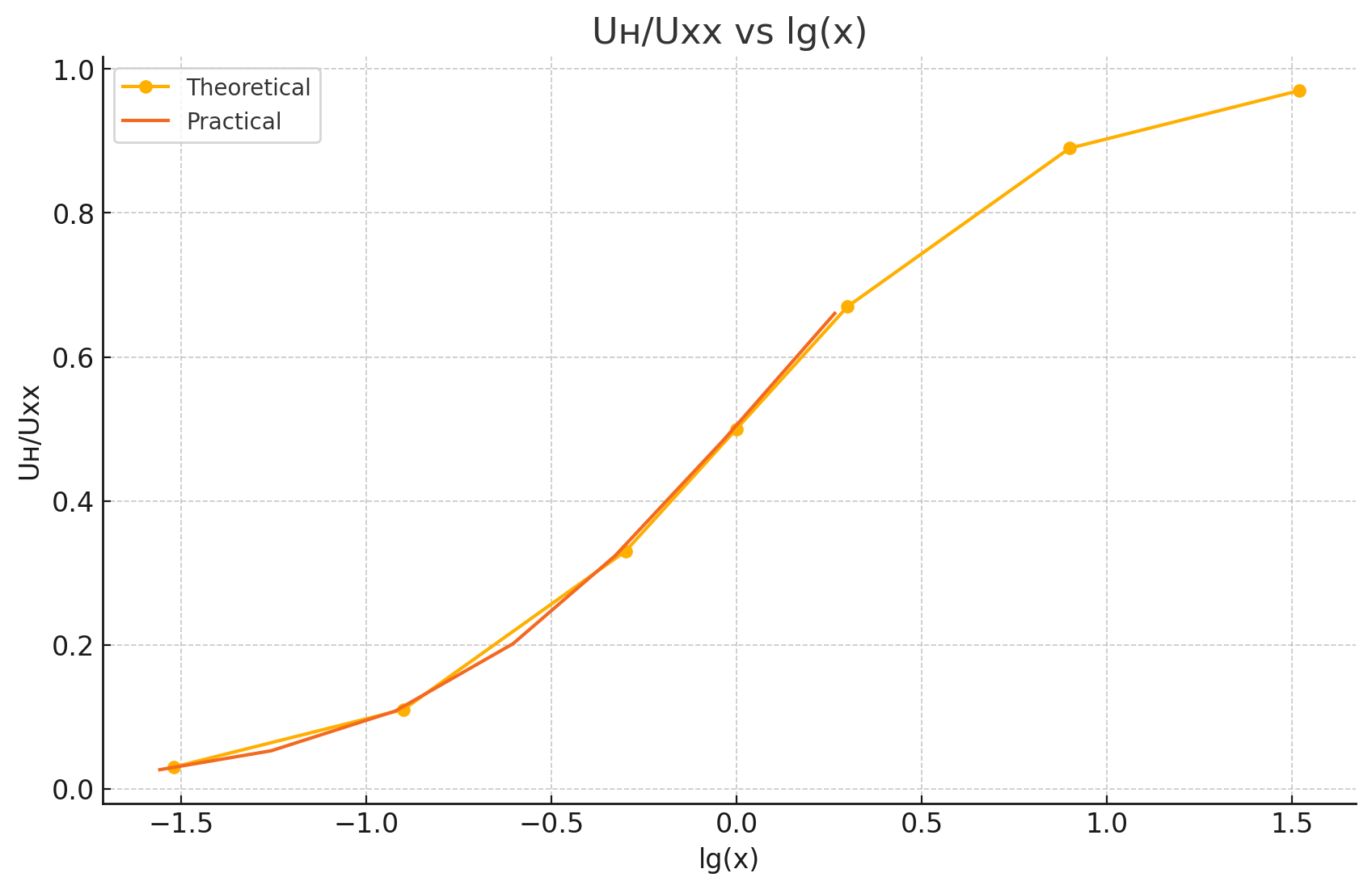

  2. Графики

  1. Выводы:

 При увеличении сопротивления нагрузки наблюдается уменьшение тока и рост напряжения на нагрузке.

 Максимальная мощность достигается в согласованном режиме, когда сопротивление нагрузки равно внутреннему сопротивлению генератора, то есть при росте сопротивления нагрузки сначала мощность растёт, а затем падает.

 Графики рассчитанных и экспериментально измеренных характеристик подтверждают теоретические зависимости для генераторов напряжения и тока. Совпадение результатов экспериментальных и теоретических расчётов свидетельствует об эквивалентности схем.
