8.1 Протокол связующего дерева (STP)

Цель работы:

Получение практических навыков настройки STP на vESR.

Задачи:

1. Настройка идентификатора моста RSTP;

2. Настройка PortFast и BPDU Guard RSTP;

Ход работы:

1. Настройка идентификатора моста RSTP

Шаг 1. Переведем все подключенные интерфейсы на всех vESR в режим switchport (рис.1-3):

Рисунок 1 – Настройка интерфейсов на vESR-1

Рисунок 2 – Настройка интерфейсов на vESR-2

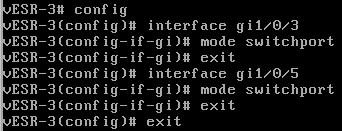

Рисунок 3 – Настройка интерфейсов на vESR-3

Шаг 2. Проверяем параметры STP vESR-1 (рис.4):

Рисунок 4 – Проверка параметров

Шаг 3. Изменим bridge id у vESR-1 на более высокий (рис.5):

Рисунок 5 – Изменение bridge id

Шаг 4. Проверяем параметры STP vESR-1 (рис.6):

Рисунок 6 – Проверка параметров

2. Настройка PortFast и BPDU Guard RSTP

Шаг 5. Переведем интерфейс vESR-1 в режим PortFast (рис.7):

Рисунок 7 – Переключение режима

Шаг 6. Включаем режим BPDU Filtering на интерфейсе vESR-1 (рис.8):

Рисунок 8 – Включение режима BPDU Filtering

Шаг 7. Включаем режим BPDU Flooding на интерфейсе vESR-1 (рис.9):

Рисунок 9 – Включение режима BPDU Flooding

8.2 Избыточность на уровне L2 (LACP)

Цель работы:

Получение практических навыков настройки LASP на vESR.

Задачи:

3. Настройка LASP;

4. Проверка LASP;

Ход работы:

1. Настройка LASP

Шаг 1. Переводим интерфейсы gi1/0/4 и gi1/0/5 vESR-2 и vESR-3 в режим switchport (рис.10-11):

Рисунок 10 – Настройка интерфейсов на vESR-2

Рисунок 11 – Настройка интерфейсов на vESR-3

Шаг 2. Создаем port-channel 2 на vESR-2и vESR-3 и назначаем его на интерфейсы (рис.12-13):

Рисунок 12 – Создание и назначение port-channel 2 на vESR-2

Рисунок 13 – Создание и назначение port-channel 2 на vESR-3

2. Проверка LASP

Шаг 3. Проверяем параметры lacp интерфейсов (рис.14-15):

Рисунок 14 – Проверка параметров lacp на vESR-2

Рисунок 15 – Проверка параметров lacp на vESR-3

Шаг 4. Проверяем параметры lacp (рис.16-17):

Рисунок 16 – Проверка параметров lacp на vESR-2

Рисунок 17 – Проверка параметров lacp на vESR-3

8.3 Избыточность на уровне L3

Цель работы:

Получение практических навыков настройки VRRP на vESR.

Задачи:

1. Настройка VRRP;

Ход работы:

1. Настройка VRRP

Шаг 1. Настраиваем интерфейс gi1/0/4 на vESR-2 и vESR-3 (рис.18-19):

Рисунок 18 – Настройка интерфейса на vESR-2

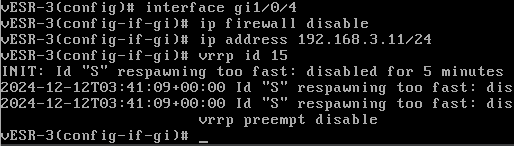

Рисунок 19 – Настройка интерфейса на vESR-3

Шаг 2. Указываем IP-адрес виртуального шлюза (рис.20-21):

Рисунок 20 – Указание IP-адреса виртуального шлюза на vESR-2

Рисунок 21 – Указание IP-адреса виртуального шлюза на vESR-3

Шаг 3. Включаем VRRP (рис.22-23):

Рисунок 22 – Включение VRRP на vESR-2

Рисунок 23 – Включение VRRP на vESR-3

Шаг 4. Проверяем настройки VRRP (рис.24-25):

Рисунок 24 – Проверка настроек VRRP на vESR-2

Рисунок 25 – Проверка настроек VRRP на vESR-3

Шаг 5. Изменяем приоритет VRRP на vESR-3 (рис.26):

Рисунок 26 – Изменение приоритета VRRP на vESR-3

Шаг 6. Проверяем настройки VRRP (рис.27-28):

Рисунок 27 – Проверка настроек VRRP на vESR-2

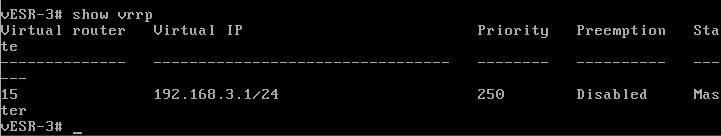

Рисунок 28 – Проверка настроек VRRP на vESR-3

Шаг 7. Проверяем полные настройки VRRP (рис.27-28):

Рисунок 27 – Проверка полных настроек VRRP на vESR-2

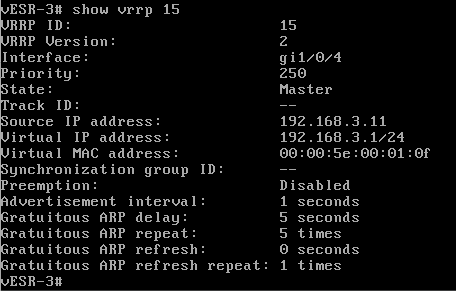

Рисунок 28 – Проверка полных настроек VRRP на vESR-3

Вывод

В ходе выполнения лабораторной работы №8 была рассмотрена настройка STP,LACP и VRRP, отработаны практические навыки взаимодействия с ними, а также проверены теоретические факты.
