7.1 Списки контроля доступа

Цель работы:

Получение практических навыков настройки ACL на vESR.

Задачи:

1. Настройка стандартного ACL;

2. Настройка расширенного ACL;

Ход работы:

1. Настройка стандартного ACL

Шаг 1. Настраиваем интерфейсы на vESR-1, vESR-2, vESR-3 и прописываем маршрут по умолчанию (рис.1-3):

Рисунок 1 – Настройка интерфейсов на vESR-1

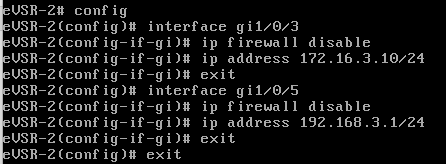

Рисунок 2 – Настройка интерфейсов на vESR-2

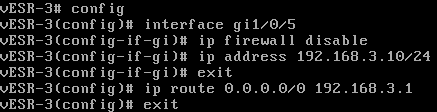

Рисунок 3 – Настройка интерфейсов на vESR-3

Шаг 2. Проверяем связь между vESR-1 и vESR-3 (рис.4):

Рисунок 4 – Проверка связи

Шаг 3. Создаем список доступа на vESR-2, который запретит прохождение трафика из сети 192.168.3.0/24 и разрешит весь остальной (рис.5):

Рисунок 5 – Создание списка доступа

Шаг 4. Устанавливаем ACL на интерфейс gi1/0/5 (рис.6):

Рисунок 6 – Установка ACL

Шаг 5. Проверяем связь между vESR-3 и vESR-1 (рис.7):

Рисунок 7 – Проверка связи

2. Настройка расширенного ACL

Шаг 6. Удаляем ранее созданный ACL (рис.8):

Рисунок 8 – Удаление ACL

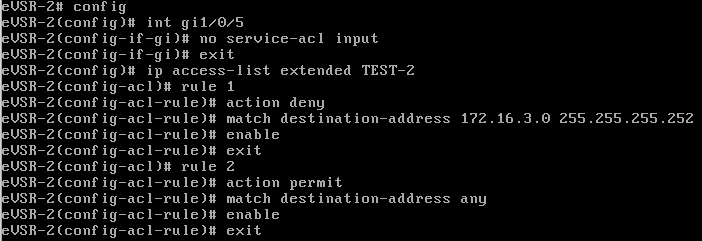

Шаг 7. Создаем расширенный список доступа на vESR-2, который запретит движение трафика в сеть 172.16.3.0/30, чтобы не смогли установить связь с 172.16.3.1, но могли связаться с 172.16.3.10 (рис.9):

Рисунок 9 – Создание расширенного списка доступа

Шаг 8. Устанавливаем ACL на интерфейс gi1/0/5 (рис.10):

Рисунок 10 – Установка ACL

Шаг 9. Проверяем связь между vESR-3 и 172.16.3.1 (рис.11):

Рисунок 11 – Проверка связи

Шаг 10. Проверяем связь между vESR-3 и vESR-1 (рис.12):

Рисунок 12 – Проверка связи

Шаг 11. Добавляем правило в ACL, чтобы доступ был только по SSH (рис.13):

Рисунок 13 – Добавление правила

Шаг 12. Включаем ssh-сервер на vESR-1 (рис.14):

Рисунок 14 – Включение ssh

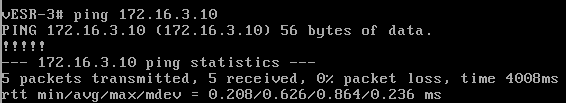

Шаг 13. Проверяем ping от vESR-3 к vESR-1 (рис.15):

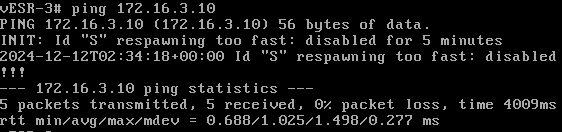

Рисунок 15 – Проверка связи

Шаг 14. Проверяем подключение по ssh (рис.16):

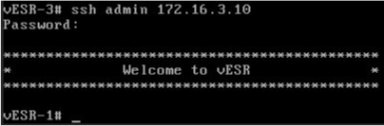

Рисунок 16 – Проверка связи по ssh

Вывод

В ходе выполнения лабораторной работы №7 была рассмотрена настройка как стандартного, так и расширенного ACL, а также увидено их возможное применение на практике для фактической пользы.
