5.1 Статические маршруты

Цель работы:

Ознакомление с настройкой статических маршрутов на ESR.

Задачи:

1. Настройка стандартного статического маршрута;

2. Настройка статического маршрута по умолчанию;

3. Настройка суммарного статического маршрута;

4. Настройка плавающего статического маршрута

Ход работы:

1. Настройка стандартного статического маршрута

Шаг 1. Отключаем соединение между vESR-1 и vESR-2 (рис.1):

Рисунок 1 – Отключение соединения

Теперь топология сети выглядит так (рис.2):

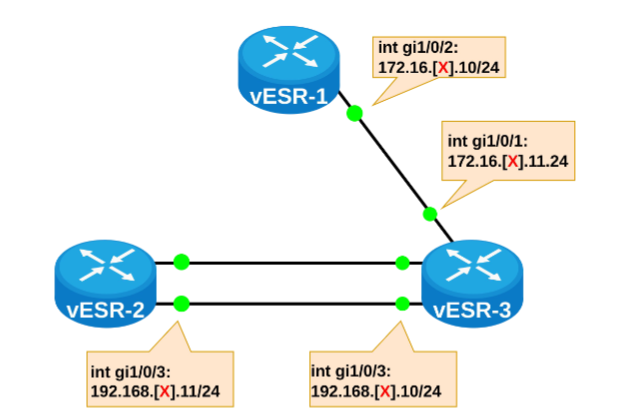

Рисунок 2 – Текущая топология сети

Шаг 2. Настраиваем IP-адрес на интерфейсе vESR-1 (рис.3):

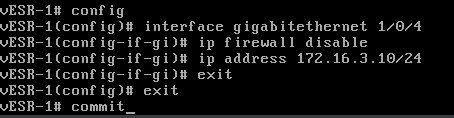

Рисунок 3 – Настройка IP-адреса на vESR-1

Шаг 3. Настраиваем IP-адреса на интерфейсе vESR-3 (рис.4):

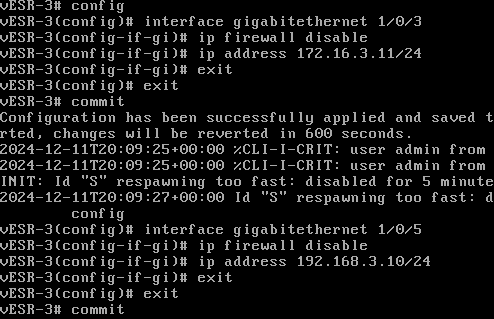

Рисунок 4 – Настройка IP-адресов на vESR-3

Шаг 4. Настраиваем IP-адрес на интерфейсе vESR-2 (рис.5):

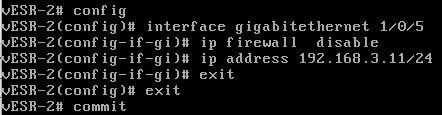

Рисунок 5 – Настройка IP-адресf на vESR-2

Шаг 5. Проверяем связь между vESR-1 и vESR-2 (рис.6):

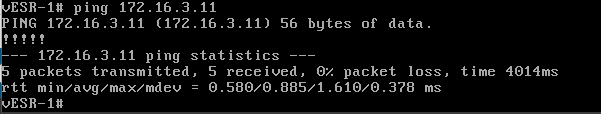

Рисунок 6 – Проверка связи

Шаг 6. Создаем стандартный статический маршрут на vESR-1 до сети 192.168.3.0/24 (рис.7):

Рисунок 7 – Создание статического маршрута

Шаг 7. Проверяем, что статический адрес добавлен в таблицу маршрутизации (рис.8):

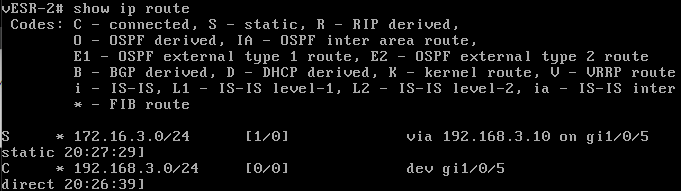

Рисунок 8 – Проверка таблицы маршрутизации

Шаг 8. Проверяем связь между vESR-1 и vESR-2 (рис.9):

Рисунок 9 – Проверка связи

Шаг 9. Создаем стандартный статический маршрут на vESR-2 до сети 192.168.3.0/24 (рис.10):

Рисунок 10 – Создание статического маршрута

Шаг 10. Проверяем, что статический адрес добавлен в таблицу маршрутизации (рис.11):

Рисунок 11 – Проверка таблицы маршрутизации

Шаг 11. Проверяем связь между vESR-1 и vESR-2 (рис.12):

Рисунок 12 – Проверка связи

2. Настройка статического маршрута по умолчанию.

Шаг 12. Удалим ранее созданный статический маршрут и добавим новый статический маршрут по умолчанию на vESR-2 (рис.13):

Рисунок 13 – Удаление старого и создание нового статических маршрутов

Шаг 13. Проверяем, что статический адрес добавлен в таблицу маршрутизации (рис.14):

Рисунок 14 – Проверка таблицы маршрутизации

Шаг 14. Проверяем связь между vESR-1 и vESR-2 (рис.15):

Рисунок 15 – Проверка связи

3. Настройка суммарного статического маршрута.

Шаг 15. Настраиваем интерфейсы на vESR-1, vESR-2, vESR-3 (рис.16-18):

Рисунок 16 – Настройка интерфейсов на vESR-1

Рисунок 17 – Настройка интерфейсов на vESR-2

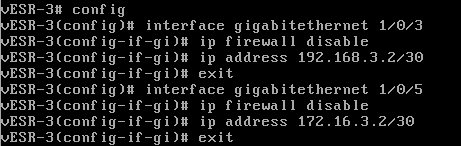

Рисунок 18 – Настройка интерфейсов на vESR-3

Шаг 16. Прописываем статические маршруты на vESR-1 до сетей 172.16.3.0/30 и 192.168.3.4/30 (рис.19):

Рисунок 19 – Создание статических маршрутов

Шаг 17. Проверяем, что статические адреса добавлены в таблицу маршрутизации (рис.20):

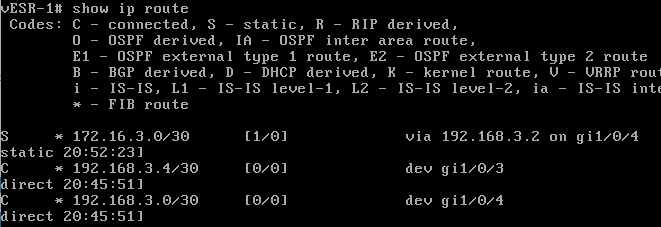

Рисунок 20 – Проверка таблицы маршрутизации

Шаг 18. Прописываем суммарный статический маршрут на vESR-2 до сети 192.168.3.0/29, в которую входят 192.168.3.0/30 и 192.168.3.4/30 (рис.21):

Рисунок 21 – Создание суммарного статического маршрута

Шаг 19. Проверяем, что статический адрес добавлен в таблицу маршрутизации (рис.22):

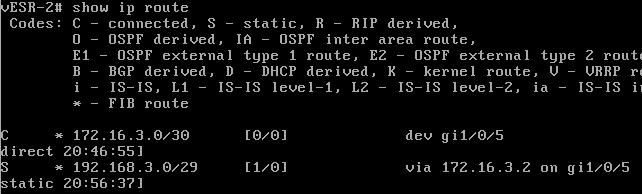

Рисунок 22 – Проверка таблицы маршрутизации

Шаг 20. Прописываем статический маршрут на vESR-3 до сети 192.168.3.4/30 и 192.168.3.4/30 (рис.23):

Рисунок 23 – Создание статического маршрута

Шаг 21. Проверяем, что статический адрес добавлен в таблицу маршрутизации (рис.24):

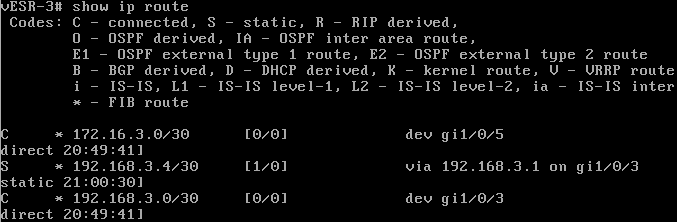

Рисунок 24 – Проверка таблицы маршрутизации

Шаг 22. Проверяем связь между vESR-1 и vESR-2 (рис.25):

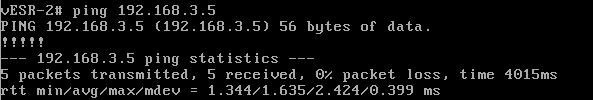

Рисунок 25 – Проверка связи
