Оглавление

4.1 Маршрутизация между VLAN 3

1. Настройка методом «Маршрутизатор на палочке» 3

Вывод 6

4.1 Маршрутизация между VLAN

Цель работы:

Получение практических навыков настройки маршрутизации между VLAN.

Задачи:

1. Настройка методом «Маршрутизатор на палочке».

Ход работы:

1. Настройка методом «Маршрутизатор на палочке»

Шаг 1. Настраиваем IP-адреса на интерфейсах маршрутизатора vESR-2 (рис.1):

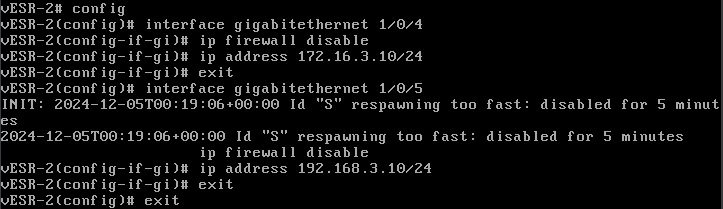

Рисунок 1 – Настройка IP-адреса на интерфейсах

Шаг 2. Создаем на vESR-3 Vlan 240 и Vlan 241 (рис.2):

Рисунок 2 – Создание Vlan

Шаг 3. Настраиваем access port на маршрутизаторе vESR-3 (рис.3):

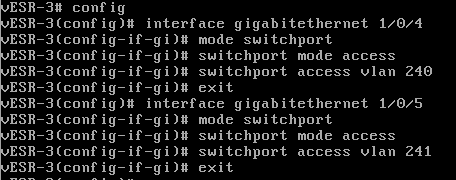

Рисунок 3 – Настройка access port

Шаг 4. Создаем sub-интерфейсы на маршрутизаторе vESR-1 и назначаем им IP-адреса (рис.4):

Рисунок 4 – Создание sub-интерфейсов и назначение им IP-адресов

Шаг 5. Настраиваем trunk port на маршрутизаторе vESR-3 (рис.5):

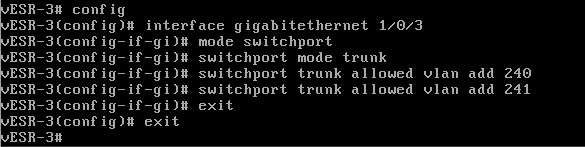

Рисунок 5 – Настройка trunk port

Шаг 6. Проверяем связанность (рис.6-7):

Рисунок 6 – Проверка связи между интерфейсами

Рисунок 7 – Проверка связи между интерфейсами

Вывод

В ходе выполнения лабораторной работы №4 была настроена маршрутизация между Vlan с помощью метода «Маршрутизатор на палочке», а также закреплены навыки настройки IP-адресов, Vlan, access и trunk port с последующей проверкой работоспособности настроенной сети.
