ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №3

Направление/специальность подготовки

10.05.02 Информационная безопасность телекоммуникационных систем

(код и наименование направления/специальности)

Выполнили:

Кадышев Е.Е., ИБС-21

(Ф.И.О., № группы) (подпись)

Романов А.С., ИБС-21

(Ф.И.О., № группы) (подпись)

Преподаватель:

доц. Беккель Л.С.

(Ф.И.О., № группы) (подпись)

Оглавление

3.1 Базовая настройка маршрутизатора 3

1. Настройка имени устройства, доступа по SSH и отключение Firewall 3

2. Настройка IP-адресов на интерфейсах (Loopback, Sub и GigabitEthernet). 7

3. Настройка баннерного сообщения, времени и шлюза последней надежды. 9

Вывод 10

3.1 Базовая настройка маршрутизатора

Цель работы:

Получение практических навыков настройки маршрутизатора.

Задачи:

1. Настройка имени устройства, доступа по SSH и отключение Firewall;

2. Настройка IP-адресов на интерфейсах (Loopback, Sub и GigabitEthernet);

3. Настройка баннерного сообщения, времени и шлюза последней надежды.

Ход работы:

1. Настройка имени устройства, доступа по SSH и отключение Firewall

Шаг 1. Подключаемся к vESR (рис.1):

Рисунок 1 – Подключение к vESR

Шаг 2. Установим маршрутизаторы на стандартные настройки из привилегированного режима (рис.2):

Рисунок 2 – Установка маршрутизатора на стандартные настройки

Шаг 3. Настраиваем имя маршрутизатора из режима конфигурации (рис.3):

Рисунок 3 – Настройка имени маршрутизатора vERS-1

Шаг 4. Назначаем адрес на интерфейс и отключаем на нем Firewall (рис.4):

Рисунок 4 – Назначение адреса на интерфейс vESR-1

Шаг 5. Настраиваем интерфейс на vESR-2, который ведет к интерфейсу, настроенному ранее (рис.5):

Рисунок 5 – Назначение адреса на интерфейс vESR-2

Шаг 6. Проверяем связь от vESR-1 к vESR-2 (рис.6):

Рисунок 6 – Проверка связи между интерфейсами

Шаг 7. Для возможности подключения по SSH настраиваем доступ по данному протоколу (рис.7):

Рисунок 7 – Настройка возможности подключения по SSH

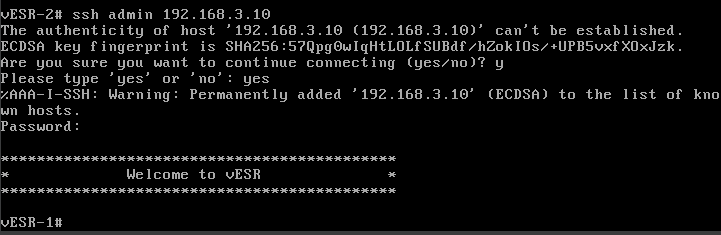

Шаг 8. Проверяем подключение по SSH с vESR-2 к vESR-1 (рис.8):

Рисунок 8 – Проверка возможности подключения по SSH

2. Настройка IP-адресов на интерфейсах (Loopback, Sub и GigabitEthernet).

Шаг 9. Настроим IP-адрес на виртуальном интерфейсе Loopback 3 с IP-адресом 100.100.3.100/32 (рис.9):

Рисунок 9 – Настройка интерфейса Loopback 3

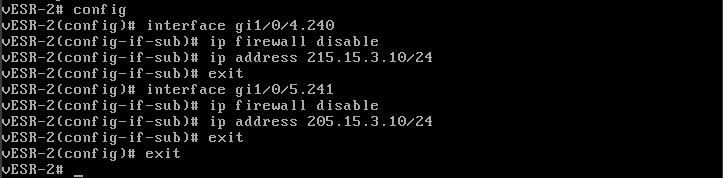

Шаг 10. Создаём sub-интерфейсы для Vlan-ов 240, 241 и назначаем на них IP-адреса (рис.10):

Рисунок 10 – Создание и настройка sub-интерфейсов для Vlan

Шаг 11. Настраиваем оставшиеся интерфейсы по аналогии с прошлыми в соответствии с таблицей.

Шаг 12. Проверяем связи между маршрутизаторами (рис.11-14):

Рисунок 11 – ping 192.168.3.11

Рисунок 12 – ping 172.16.3.11

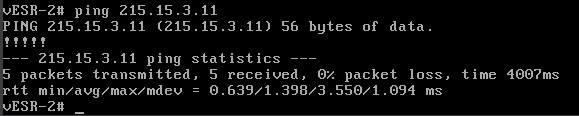

Рисунок 13 – ping 215.15.3.11

Рисунок 14 – ping 205.15.3.11

3. Настройка баннерного сообщения, времени и шлюза последней надежды.

Шаг 13. Настраиваем приветственное (баннерное) сообщение на vESR-1 перед и после авторизации (рис.15):

Рисунок 15 – Настройка приветственного сообщения

Шаг 14. Установим время на маршрутизаторе (рис.16):

Рисунок 16 – Установка времени маршрутизатора

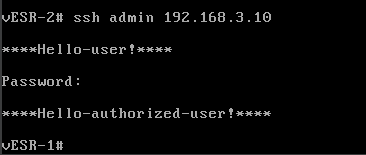

Шаг 15. Проверим корректность баннерных сообщений (рис.17):

Рисунок 17 – Проверка корректности баннерных сообщений

Шаг 16. Установим шлюз последней надежды, проверив перед этим, что связь до Loopback 3 на vESR-1 отсутствует (рис.18):

Рисунок 18 – Проверка отсутствия связи до Loopback 3

Шаг 17. Пропишем для всех неизвестных адресов шлюз последней надежды – 0.0.0.0/0 через доступный IP_адрес ESR-CORE – 192.168.3.10 (рис.19):

Рисунок 19 – Настройка шлюза последней надежды

Шаг 18. После всех манипуляций проверим связь до Loopback 3 на vESR-1 (рис.20):

Рисунок 20 – Проверка наличия связи до Loopback 3

Вывод

В ходе выполнения лабораторной работы №3 была разобрана базовая настройка маршрутизатора – проведена настройка доступа по SSH, настройка IP-адресов на интерфесах (Loopback, Sub, GigabitEthernet) в различных вариациях, также были настроены и проверены баннерные сообщения, время на маршрутизаторе и шлюз последней надежды.
