4.1.1.7. «Трассировка маршрута»

Цель работы:

Получить навыки трассировки маршрута к удалённому серверу.

Ход работы:

Часть 1. Проверка сетевого подключения с помощью команды ping.

1. Запустите виртуальную машину рабочей станции CyberOps.

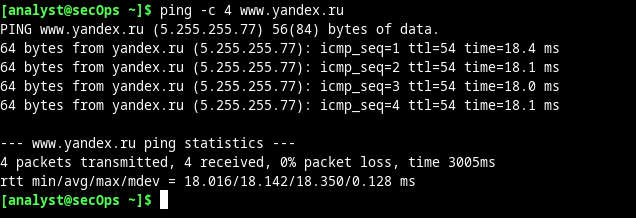

2. Откройте окно терминала в этой виртуальной машине, чтобы выполнить команду ping для удаленного сервера, например www.yandex.ru (рис.1).

Рисунок 1 – Проверка сетевого подключения с помощью ping

3. В первой строке выходных данных отображается полное доменное имя (FQDN) www.yandex.ru. Затем — IP-адрес 5.255.255.77. Веб-узлы некоторых компаний, содержащие одну и ту же информацию, могут размещаться на различных серверах (так называемых зеркалах) по всему миру. Таким образом, в зависимости от вашего местоположения, FQDN и IP-адрес будут разными.

Было отправлено четыре эхозапроса, и на каждый из них был получен ответ. Поскольку на каждый эхозапрос получен ответ, потеря пакетов составила 0 %. В среднем для передачи пакетов по сети потребовалось 3005 мс (миллисекунд). Миллисекунда — это 1/1000 секунды. Полученные вами результаты могут отличаться.

Часть 2. Проверка маршрута к удалённому серверу с помощью Traceroute.

1. В командной строке терминала введите traceroute www.yandex.ru (рис.2).

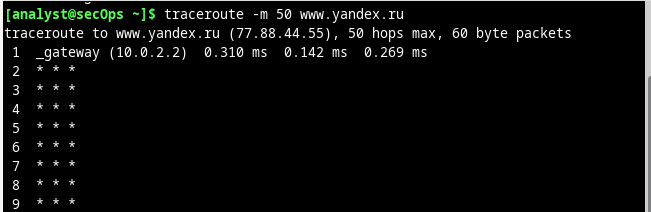

Рисунок 2 – Трассировка маршрута к удалённому серверу

2. Выполните и сохраните результаты инструмента traceroute для одного из следующих веб-сайтов (рис.3). Это веб-сайты регионального интернет-регистратора (Regional Internet Registry, RIR), расположенные в различных частях мира (рис.3).

Африка: www.afrinic.net

Австралия: www.apnic.net

Европа: www.ripe.net

Южная Америка: www.lacnic.net

Рисунок 3 – Трассировка маршрута к удалённому серверу www.lacnic.net

Часть 3. Трассировка маршрута к удаленному серверу с помощью средства Traceroute, размещенного в Интернете.

1. Откройте веб-обозреватель на виртуальной машине и перейдите к сайту https://www.traceroute.to (рис.4).

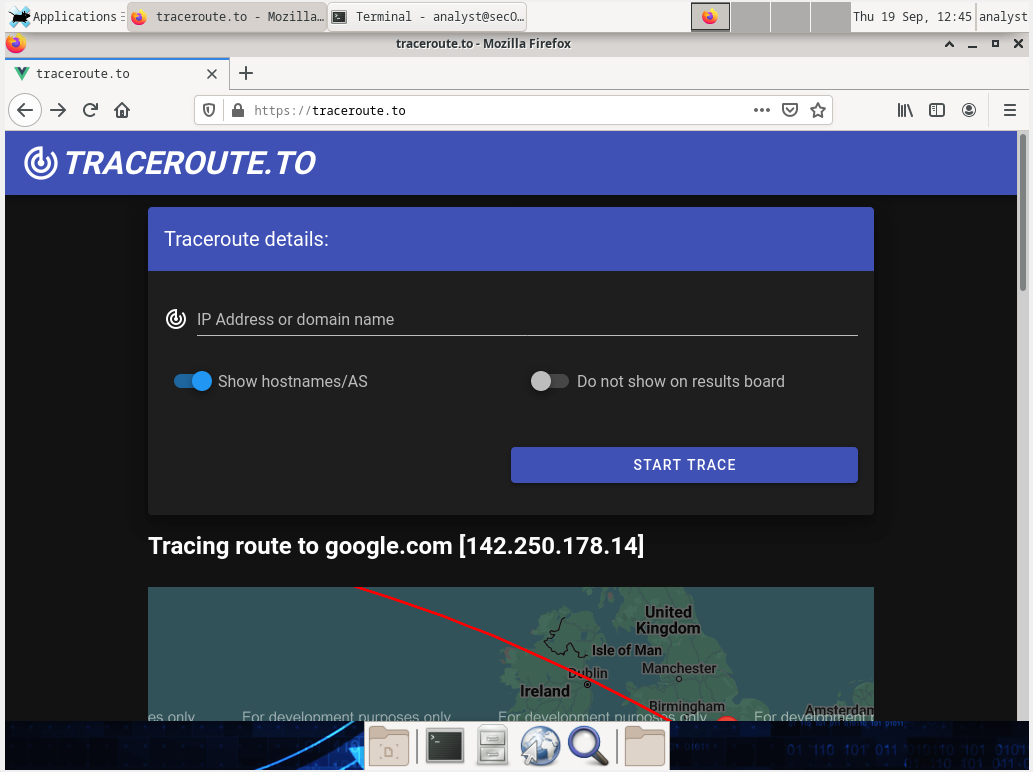

Рисунок 4 – Страница сайта traceroute.to

2. Введите любой веб-сайт, который нужно проверить, например Yandex.ru. Посмотрите географические расположения переходов, от которых получен отклик. Какие наблюдения можно сделать относительно пути? (рис.5)

Рисунок 5 – Географическое расположение переходов, от которых получен отклик

4.1.2.10. «Общие сведения о программе Wireshark»

Цель работы:

Получить навыки работы в Wireshark.

Ход работы:

Часть 1. Установка и проверка топологии Mininet.

1. Запустите виртуальную машину рабочей станции CyberOps.

2. Откройте эмулятор терминала для запуска mininet и введите следующую команду в командной строке sudo ~/lab.support.files/scripts/ cyberops_topo.py (рис.6).

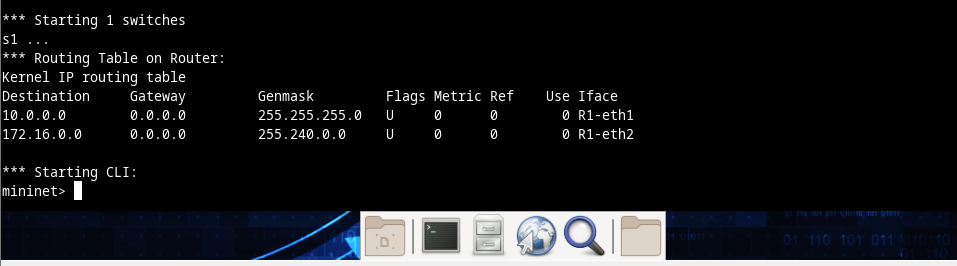

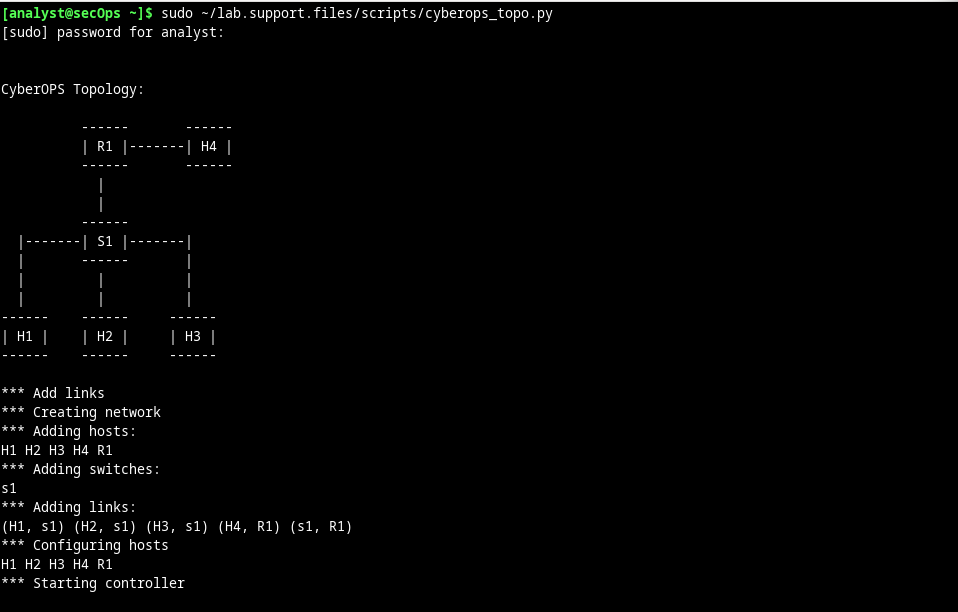

Рисунок 6 – Запуск mininet

3. В командной строке mininet запустите окна терминала на узлах H1 и H2. Будут открыты отдельные окна для этих узлов. Каждый узел будет иметь собственную отдельную конфигурацию для сети, в частности уникальные IP- и MAC-адреса.

4. В командной строке на узле H1 введите ip address для проверки IPv4-адреса и запишите MAC-адрес. Повторите операцию для узла H2. IPv4-адрес и MAC-адрес выделены ниже для справки (рис.7).

Рисунок 7 – Информация об активных интерфейсах H1 и H2

5. Записали IP и MAC адреса для H1 и H2 в табл.1.

Таблица 1 – IP и MAC адреса

Интерфейс узла	IP-адрес	MAC-адрес
H1-eth0	10.0.0.11	a6:c7:39:7b:73:20
H2-eth0	10.0.0.12	ca:f5:61:57:a4:b1

Часть 2. Сбор и анализ данных протокола ICMP в программе Wireshark.

Шаг 1. Изучение полученных данных в той же локальной сети.

1. На узле H1 введите wireshark &, чтобы запустить программу Wireshark (рис.8).

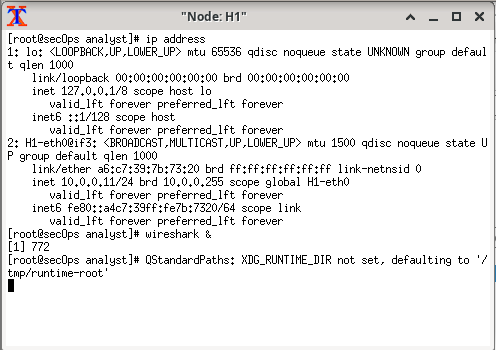

Рисунок 8 – Запуск Wireshark

2. В окне Wireshark под заголовком Capture (Получить) выберите интерфейс H1 eth0. Нажмите кнопку Start (Начать) для перехвата трафика (рис.9).

Рисунок 9 – Перехват трафика

3. На узле H1 нажмите клавишу Enter, если необходимо получить запрос. Введите ping -c 5 10.0.0.12, чтобы послать эхозапрос H2 пять раз. Параметр команды -c указывает число проверок связи. 5 указывает, что должно быть отправлено пять эхозапросов. Эта проверка связи будет успешной.

4. Перейдите в окно Wireshark, щелкните Stop (Остановить), чтобы остановить перехват пакетов.

5. Фильтр может применяться для показа только интересующего вас трафика.

6. Введите icmp в поле Filter (Фильтр) и щелкните Apply (Применить).

7. При необходимости выберите кадры PDU первого ICMP-запроса в верхней части окна программы Wireshark. Обратите внимание, что в столбце Source имеется IP-адрес H1, а в столбце назначения содержится IP-адрес H2 (рис.10).

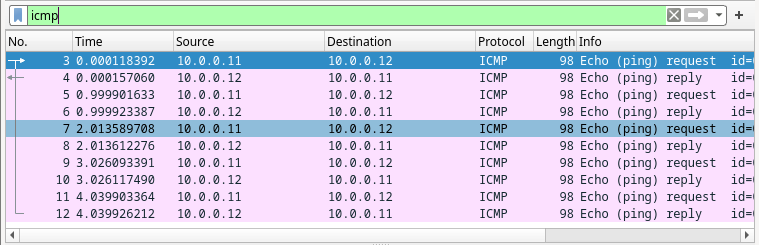

Рисунок 10 – ICMP-запросы

8. Не меняя выбор кадра PDU в верхнем разделе окна, перейдите в средний раздел. Щелкните стрелку слева от строки Ethernet II, чтобы просмотреть MAC-адреса источника и назначения (рис.11).

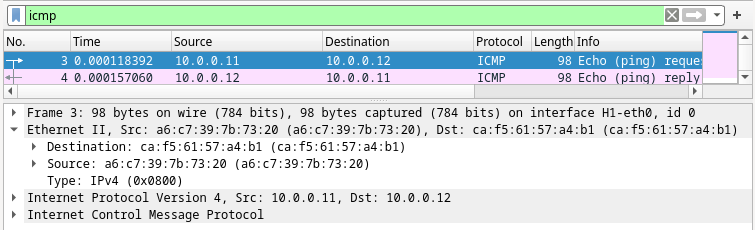

Рисунок 11 – Просмотр MAC-адресов источника и назначения

Шаг 2. Изучение полученных данных на удалённой локальной сети.

1. В командной строке mininet запустите окна терминала на узлах H4 и R1.

2. В командной строке на узле H4 введите ip address для проверки IPv4-адреса и запишите MAC-адрес. Повторите операцию для узла R1. IPv4-адрес и MAC-адрес выделены ниже для справки (рис.12).

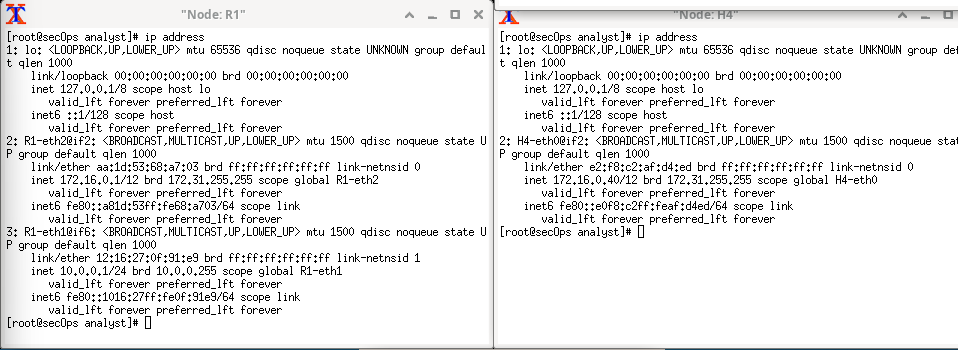

Рисунок 12 – Просмотр MAC-адресов источника и назначения

Данные записали в табл.2.

Таблица 2 – IP и MAC адреса

Интерфейс узла	IP-адрес	MAC-адрес
H4-eth0	172.16.0.40	e2:f8:c2:af:d4:ed
R1-eth1	10.0.0.1	12:16:27:0f:91:e9
R1-eth2	172.16.0.1	aa:1d:53:68:a7:03

3. H4 является смоделированным удаленным сервером. Эхозапрос для H4 от H1. На эти ping-запросы должны приходить ответы.

4. Просмотрите собранные данные в программе Wireshark. Изучите IP- и MAC-адреса, на которые вы отправили эхозапрос. Обратите внимание, что MAC-адрес ― для интерфейса R1-eth1. Укажите IP- и MAC-адрес места назначения.

IP: 172.16.0.40 MAC: 12:16:27:0f:91:e9

Вывод:

В ходе выполнения лабораторной работы были получены навыки работы с Wireshark. Провели сканирование сети с помощью утилиты Nmap и получили информацию о находящихся в сети устройствах. Был проведён анализ перехваченных кадров Ethernet (IP- и MAC- адреса отправителя и назначения). Отработали навыки работы с командной строкой Linux.
