Цель работы:

Ознакомиться с программами, необходимыми для осуществления диагностики Site Survey. Провести диагностику оборудования.

Задание:

1. Исследование итогового Site Survey на примере ПО Ekahau Heatmapper;

2. Исследование предварительного Site Survey на примере ПО Ekahau Site Survey;

3. Исследование Android приложения WiTuners.

Ход работы

Часть 1. Исследование предварительного Site Survey

1. С использованием программного обеспечения Ekahau Site Survey ознакомились с процессом предварительного радио планирования.

2. Установили Ekahau Site Survey-8.7.2-Setup.exe

3. Активировали временную лицензию.

4. Загрузили в программу демонстрационный проект для ознакомления.

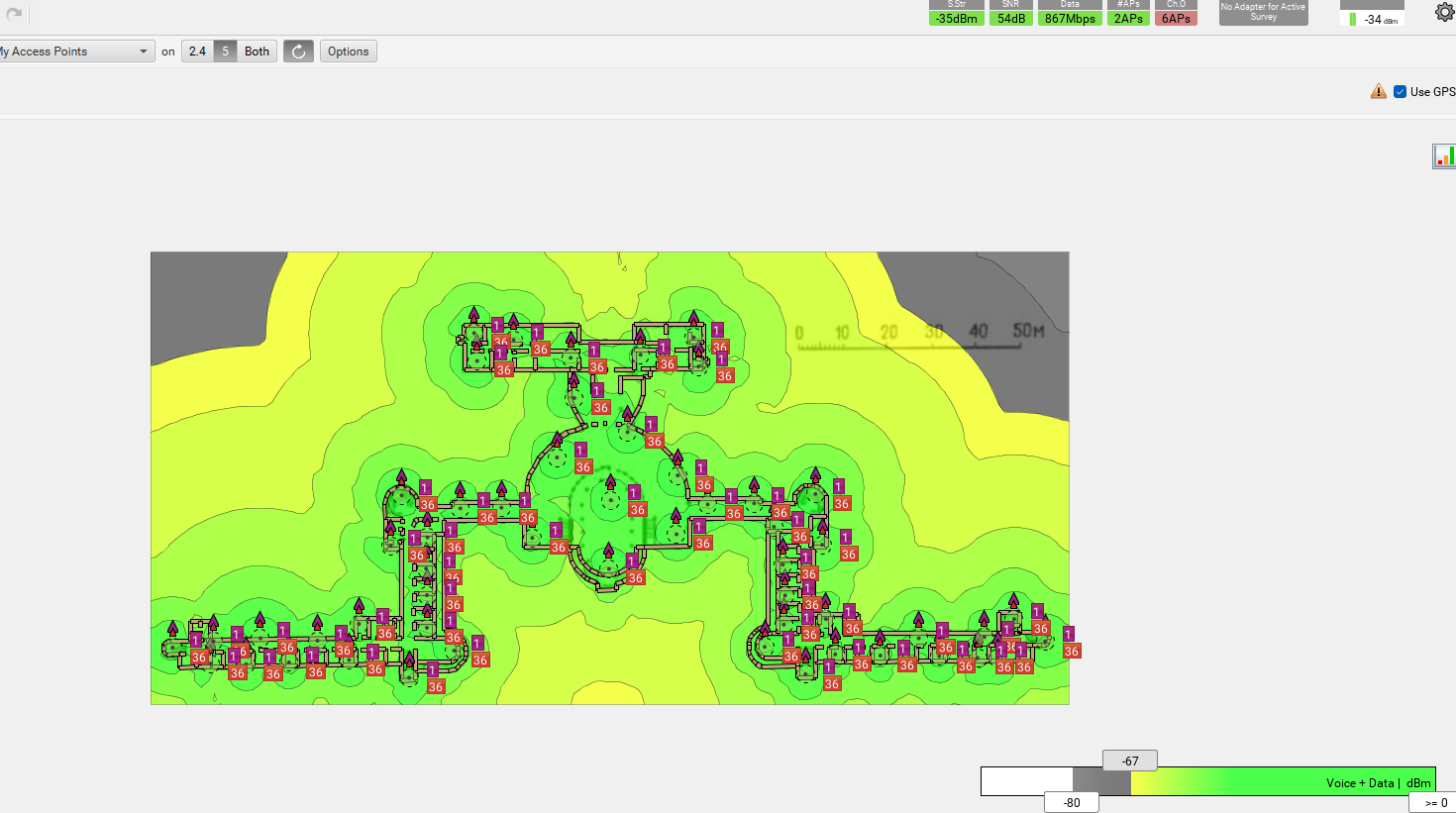

Рисунок 1. - Демонстрационный проект

5. Изучили возможности программы - добавление точек доступа, аналитика на 2,4 / 5 ГГц, добавление стен.

Рисунок 2. - ТД и стены

Часть 2. Провести предварительное радио планирование по цифровым картам для здания из практики 1.

1. Загрузили в программу план текущего и соседних помещений.

Рисунок 3. - План

2. Установили масштаб.

3. Нарисовали стены

Рисунок 4. - Стены

4. и установили точки доступа

Рисунок 5. - ТД

5. Обозначили зону покрытия

6. Выполнили предварительный SiteSurvey. Сделать скриншот на 2,4 ГГц / 5 ГГц поочередно.

Рисунок 6. - SiteSurvey.

Рисунок 7. - 2,4 ГГц

Рисунок 8. - 5 ГГц

7. Проверили работу мастера по автоматической расстановке точек доступа.

Рисунок 9. - автоматическая расстановка

8. Проверили - поддерживается ли адаптер для фактического SiteSurvey в программе.

Рисунок 10. - Адаптер

Часть 3. Исследование итогового Site Survey на примере ПО Ekahau Heatmapper

1. Установили точку доступа посреди помещения.

Рисунок 11. - ТД

2. Подключились ноутбуком и другим телефоном к созданной WiFi сети 2,4 ГГц. Поднести ноутбук и телефон к настроенному маршрутизатору и посмотрели уровень сигнала на ноутбуке и телефоне на частотах 2,4U.

2,4 ГГц	Ноутбук (указать модель + название беспроводной сетевой карты)	Телефон (указать модель)
RX на ноутбуке / телефоне
RX на точке доступа (если информация отображается)

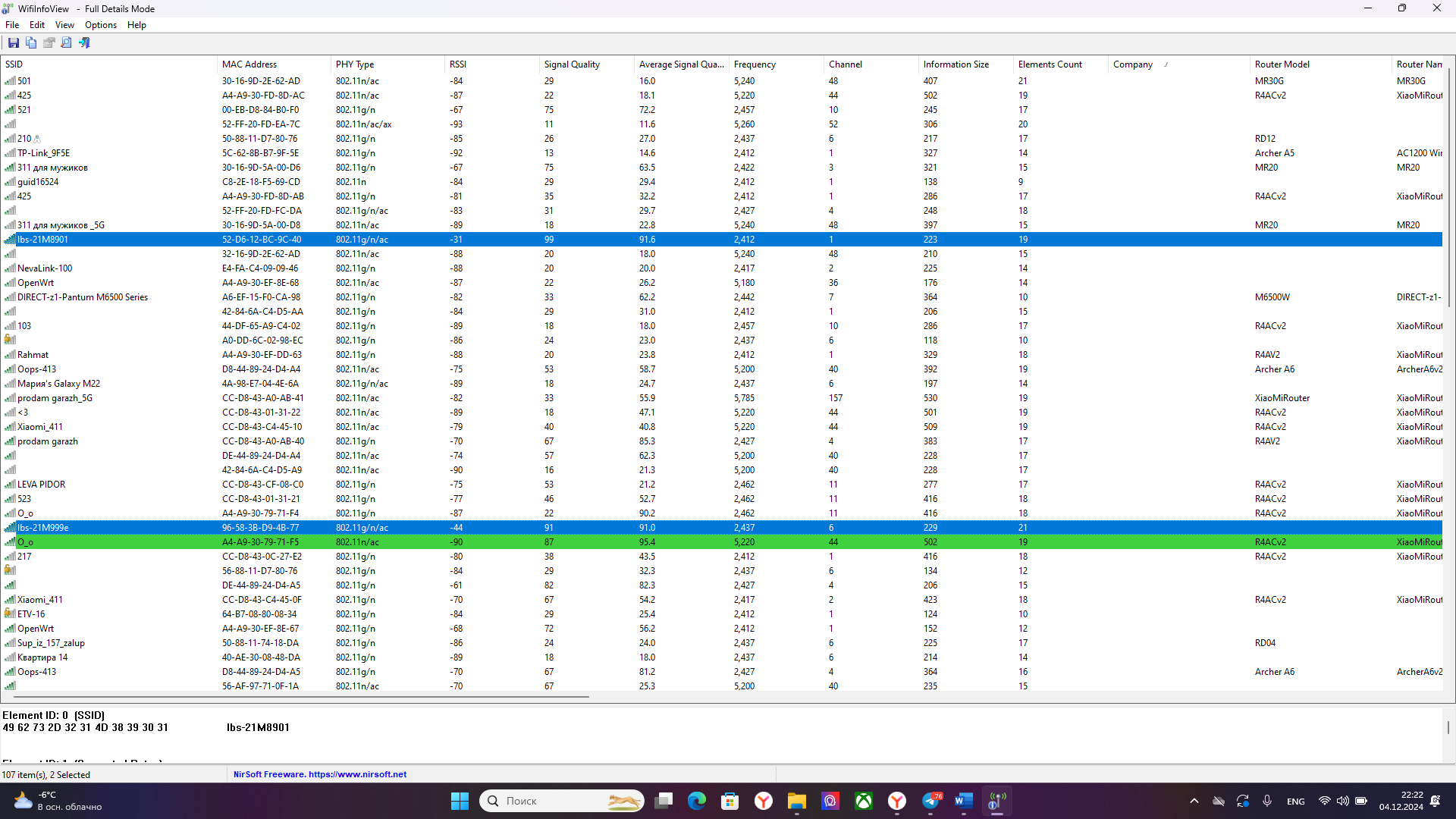

3. На ноутбуке запустили приложение Wifiinfoview и сделали скриншот информации о сети и окружающих сетях (при нахождении в радиусе 1м от точки доступа).

Рисунок 12. - при нахождении в радиусе 1м от точки доступа

4. Отошли на 5 метров от точки доступа. Выполнить повторно измерения на этом расстоянии для 2.4 ГГц.

Рисунок 13. - 5 метров

Рисунок 14. - 25 метров

5. Установили ПО Ekahau Heatmapper.

6. Подготовили и загрузили карту исследуемого помещения в ПО

7. Выполнили исследование в помещении, коридоре, и ближайших аудиториях и рекреациях.

Рисунок 15. - Исследование

8. Подготовили скриншот распространения сигнала на частоте 2,4 и 5 ГГц для настроенных сетей - ibs-21R999e и ibs-21R8901, а также для всех обнаруженных сетей.

9. Определить частоты (каналы) и стандарт, на которых работают точки доступа, применяемые механизмы безопасности.

Рисунок 16. Точки доступа

Часть 4. Исследование Android приложения WiTuners

1. Установили приложение WiTuners (или аналог)

2. Подготовили и загрузили карту исследуемого помещения

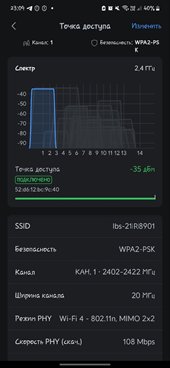

Рисунок 17. - WiTuners

3. Выполнили исследование в помещении, коридоре, и ближайших аудиториях и рекреациях.

4. Подготовили скриншот распространения сигнала на частоте 2,4 и 5 ГГц для настроенных сетей - ibs-21R999e и ibs-21R8901, а также для всех обнаруженных сетей.

Рисунок 18. ibs-21R999e и ibs-21R8901

Вывод:

С помощью указанного ПО произвели анализ покрываемой области точки доступа. Рассмотрели наглядно уровень распространения сигнала точки доступа в помещении и вне его.
