Отчет по лабораторной №3
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА» (СПбГУТ)
Факультет Кибербезопасности
Кафедра Информационной безопасности компьютерных сетей
Дисциплина Безопасность беспроводных локальных сетей
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №3
Настройка WPA2-Enterprise авторизации на базе контроллера и точки доступа Eltex
(тема отчета)
Информационная безопасность телекоммуникационных систем (10.05.02)
(код и наименование направления/специальности)
Студенты группы ИБС-21:
Кадышев Е.Е.
(Ф.И.О., № группы) (подпись)
Романов А.С.
(Ф.И.О., № группы) (подпись)
Преподаватель:
Черкашин А.И.
(Ф.И.О., № группы) (подпись)
Цель работы
Настроить WPA2-Enterprise авторизацию на базе контроллера и точки доступа ELTEX.
Ход работы
Проверили состояние сервера, используя вкладку «Проверка состояния» (рис.1).
Рисунок 1 – Проверка состояния сервера
Следующим шагом создаем новый SSID и обязательно настраиваем в нем авторизацию по стандарту WPA-2 Enterprise с типом шифрования WPA2- AES и прописываем адрес радиус сервера (рис.2-3).

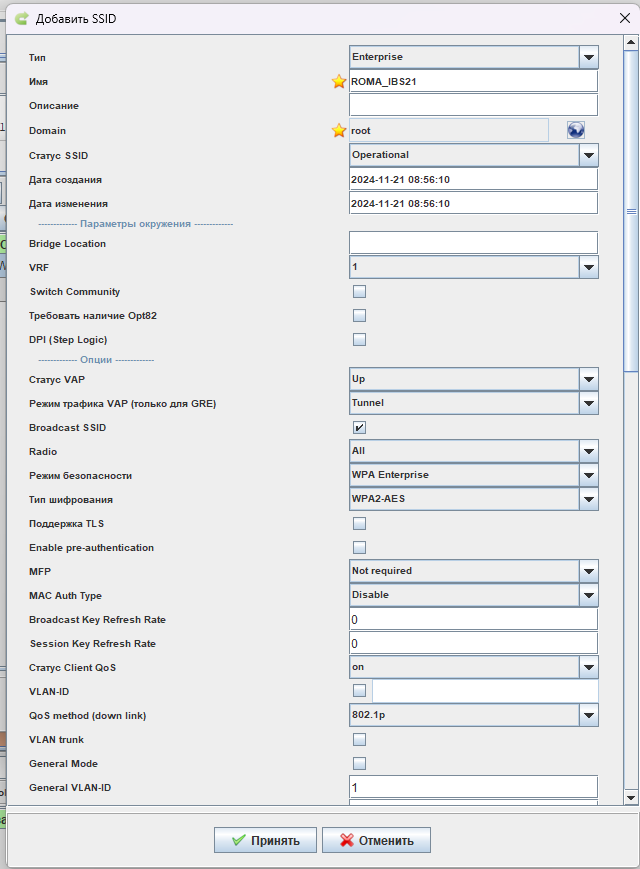

Рисунок 2 – Создание нового SSID

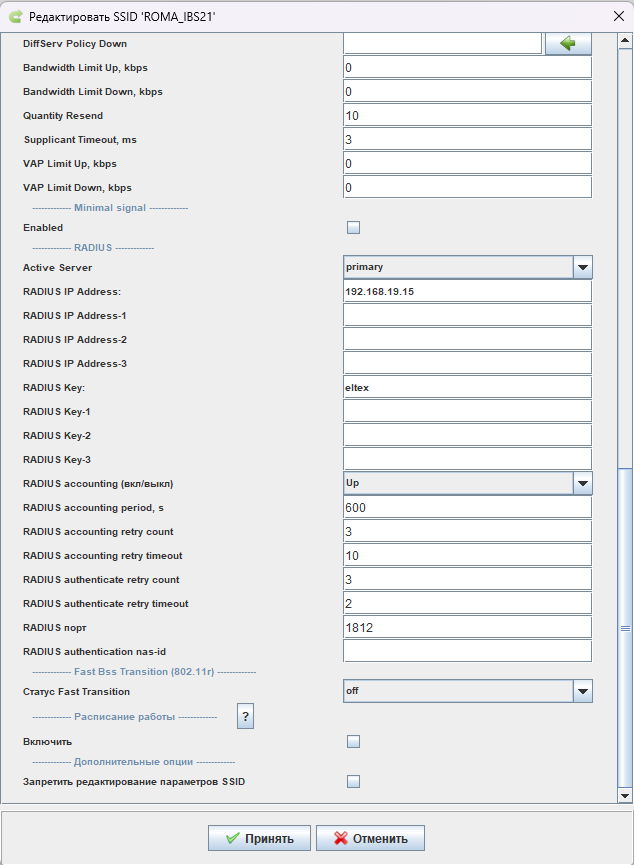

Рисунок 3 – Настройка SSID
Следующим
действием создали привязку созданной
сети к точкам доступа (рис.4).

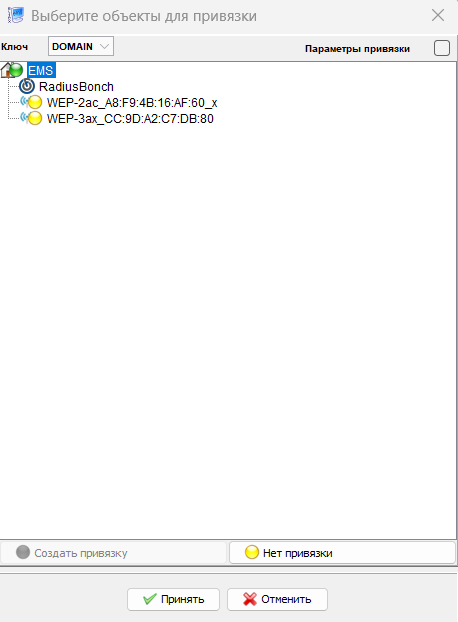

Рисунок 4 – Привязка SSID
Авторизовались в Личном кабинете по адресу (http://192.168.31.127:8080/wifi-cab/#!clientStart) и создали пользователя-администратора для управления и авторизации на платформе (рис.5).

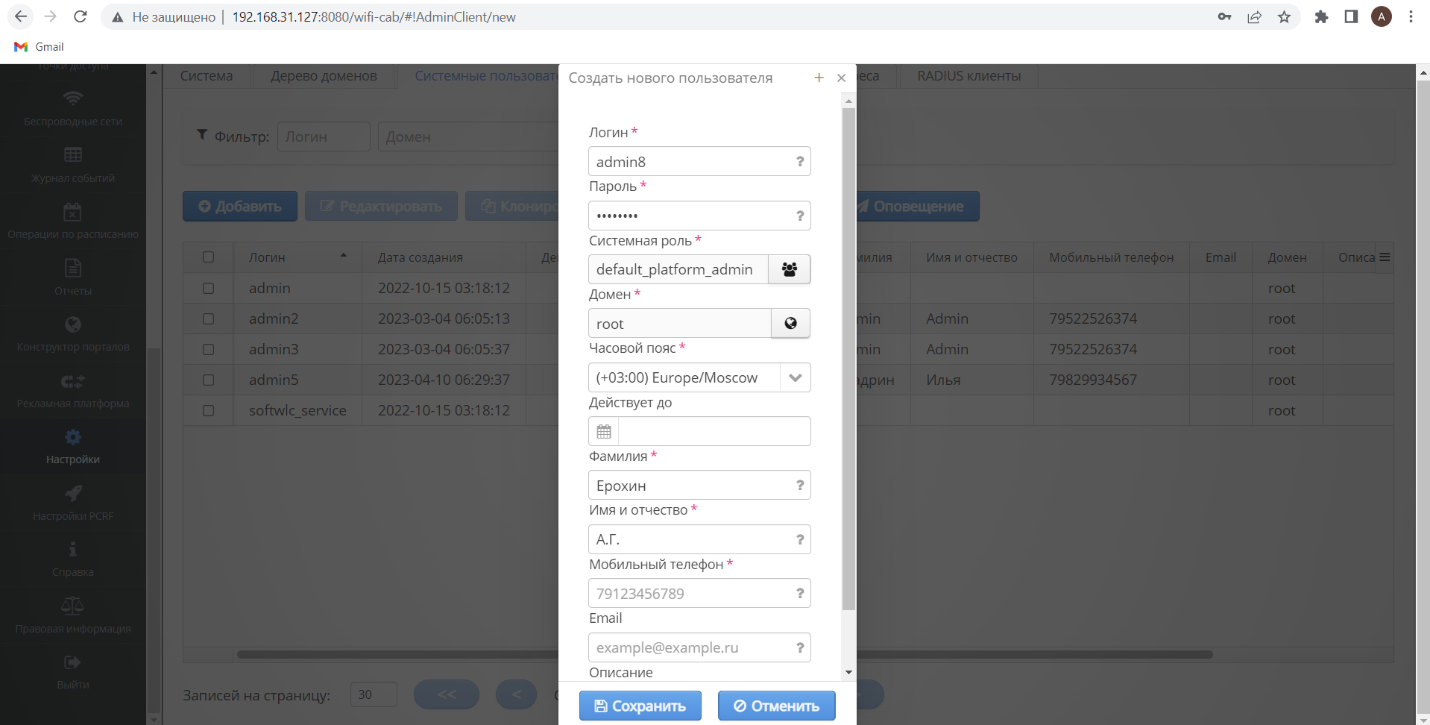

Рисунок 5 – Создание системного пользователя
Создали
пользователя Wi-Fi
(рис.6).

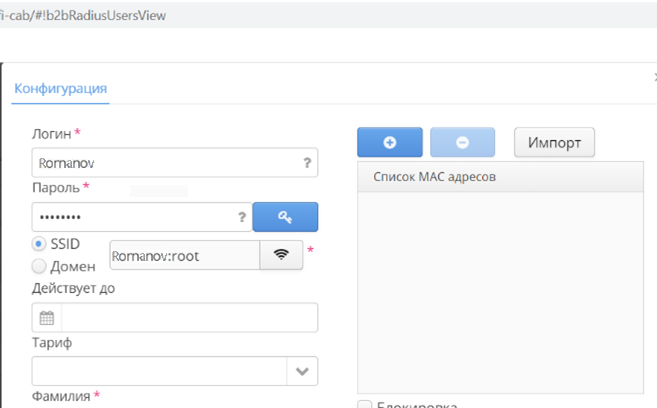

Рисунок 6 – Создание пользователя Wi-Fi
Проверили подключение к WI-FI сети с мобильного устройства (рис.7).

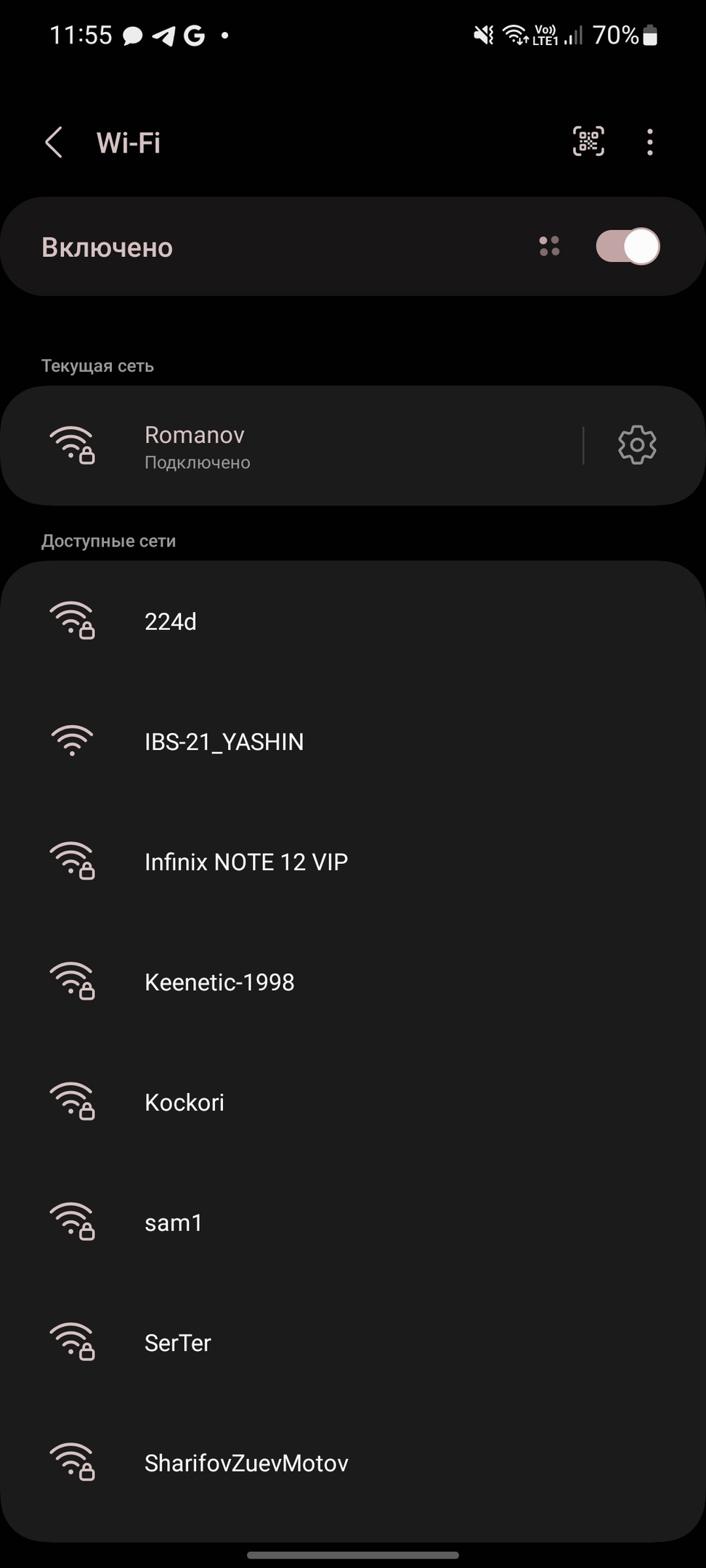

Рисунок 7 – Подключение с мобильного устройства
Проверили в интерфейсе SOFT WLC подключение беспроводного клиента (рис.8).

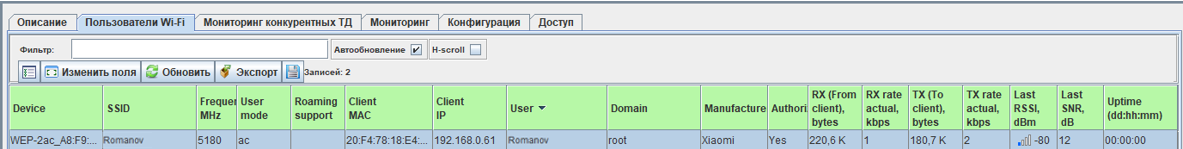

Рисунок 8 – Подключенные устройства
Просмотрели подробную информацию о клиенте (рис.9).

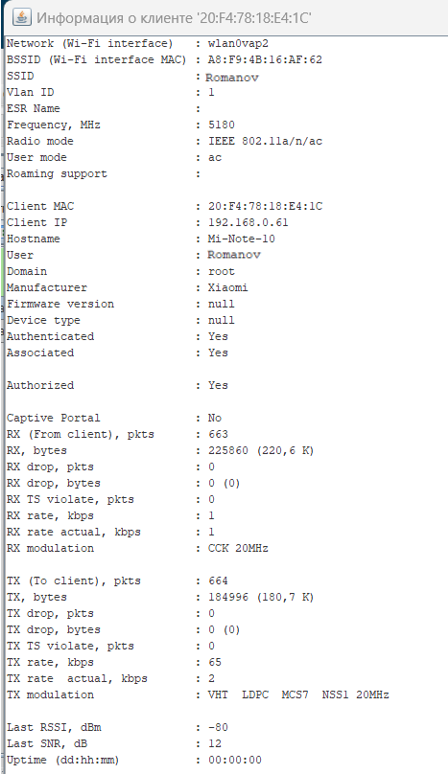

Рисунок 9 – Подробная информация о клиенте
Сняли дамп нашей беспроводной сети при помощи программы WireShark (рис.10).
Рисунок 10 – Дамп беспроводной сети
Вывод
В ходе выполнения лабораторной работы были получены навыки работы с контроллером WI-FI сетей ELTEX EMS GUI. Была настроена авторизация WPA-2 Enterprise на базе контроллера и точки доступа ELTEX. Для управления WI-FI кабинетом был создан пользователь с правами администратора, а также создан пользователь для беспроводной сети. Это обеспечило возможность управления сетью и ее настройки. Проверили возможность подключения беспроводного клиента в режиме сети WPA-2 Enterprise. Был также снят беспроводной дамп при подключении клиента и произведен анализ дампа с беспроводным трафиком
