Исследование Outdoor Wi-Fi

В при уличном секторе здания филиала в Москве обеспечить Outdoor WiFi для проведения конференции. Обеспечить работу сервиса при высокой концентрации посетителей. Модель из трех секторов для конференции, вместимость каждого составляет 500 зрителей.

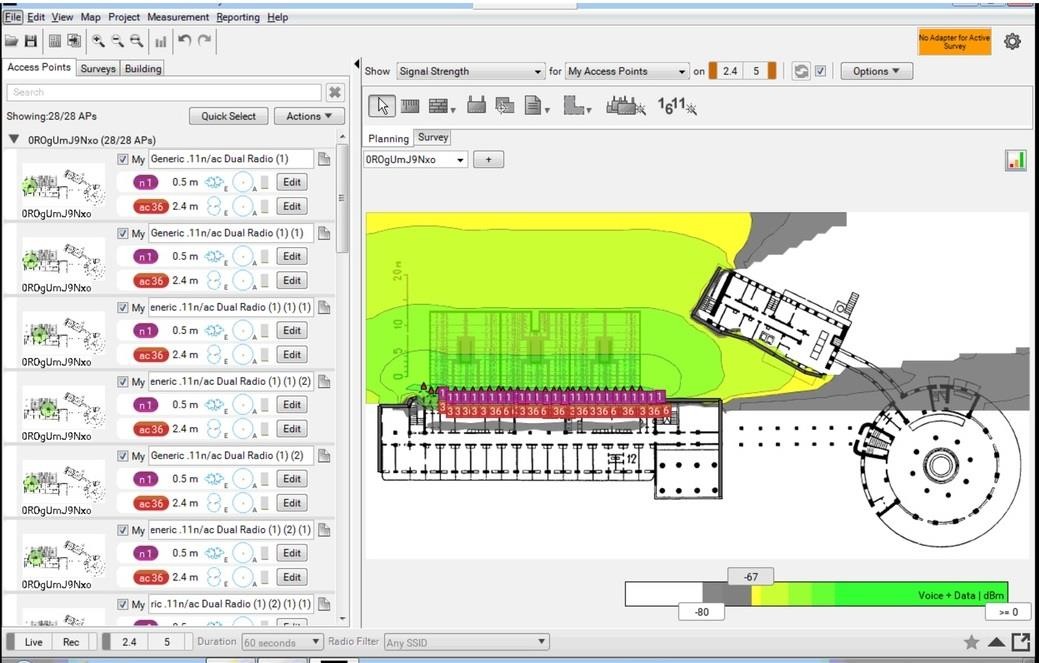

Рисунок 11 – План здания

Одна наша точка доступа вмещает 50 человек. Исходя из этого, на обеспечение стабильной работы для высокой концентрации посетителей нам необходимо установить по 10 точек доступа на каждый сектор.

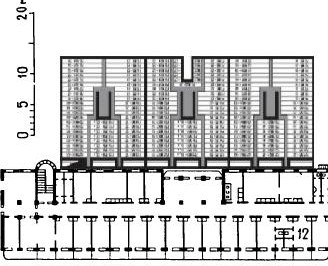

Рисунок -

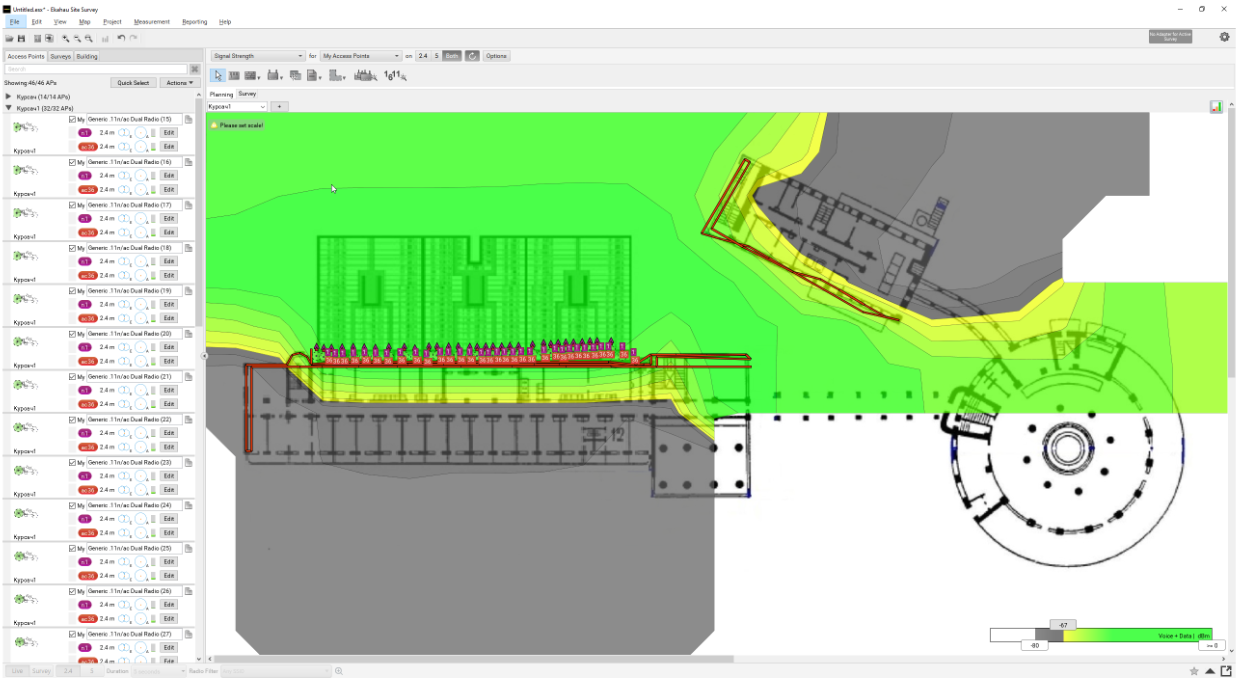

Рисунок 12 – План здания

Таким образом, мы смогли проверить уровень сигнала и зону покрытия московского офиса, значит теперь можно переходить к моделированию сети.

В качестве применяемой точки доступа была выбрана Eltex WOP-12ac. Эта ТД идеально подходит для пристроек, требующих надежного покрытия Wi-Fi на открытом воздухе, и поддерживает новейший стандарт радиосвязи 802.11ac

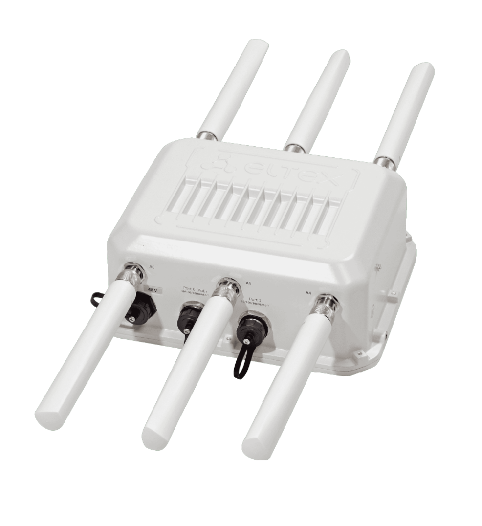

Рисунок 13 – Eltex WOP-12ac

Таблица 5 – Характеристики внешней ТД Eltex WOP-12ac

Вещь	Характеристики
Возможности 802.11ac Wave 1 и 2	2 x 2 MIMO с двумя пространственными потоками Многопользовательский и однопользовательский MIMO формирование луча 802.11ac (формирование луча передачи) 20-, 40- и 80-МГц каналы Скорость передачи данных PHY до 867 Мбит / с (80 МГц в 5 ГГц) Агрегация пакетов: A-MPDU (Tx / Rx) и A-MSDU (Rx) Выбор динамической частоты 802.11 (DFS)
802.11n возможности	2 x 2 MIMO с двумя пространственными потоками Каналы 20 и 40 МГц (40 МГц в 5 ГГц) PHY скорость передачи данных до 300 Мбит / с Агрегация пакетов: A-MPDU (Tx / Rx) и A-MSDU (Rx) 802.11 DFS

Модель сети

Для дизайна должна использоваться трехуровневая модель с серверной фермой, расположенной в СПб. На уровне доступа допускается использование только L2-коммутаторов.

Для дизайна сети используется стандартная трехуровневая модель (рис.1), которая включает в себя 3 уровня: доступ, распределение, ядро. Уровень доступа управляет подключением пользователей и рабочих групп к ресурсам сети. Уровень распределения является связующим звеном между уровнями доступа и ядра. Уровень ядра является основным звеном в данной топологии и отвечает за надежную и быструю передачу больших объемов данных. В случае типичных площадок (филиалов) из-за небольшого числа пользователей в качества ядра используется уровень распределения.

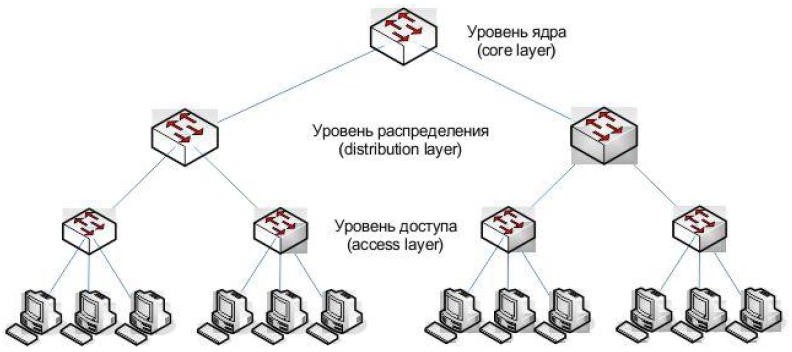

Рисунок 14. Трехуровневая архитектура сети

Основной задачей уровня доступа является создание точек входа/выхода пользователей в сеть. Уровень доступа выполняет следующие функции:

• управление доступом пользователей и политиками сети;

• создание отдельных доменов коллизий (сегментация);

• подключение рабочих групп к уровню распределения;

• использование технологии коммутируемых локальных сетей.

На уровне распределения устанавливается политика сети, производится обеспечение возможности гибкого описания сетевых операций, а именно:

• реализация инструментов, подобных спискам доступа, фильтрации пакетов или механизму запросов;

• реализация системы безопасности и сетевых политик, включая трансляцию адресов и установку брандмауэров;

• перераспределение между протоколами маршрутизации, включая использование статических путей;

• маршрутизация между сетями VLAN и другие функции поддержки рабочих групп;

• определение доменов широковещательных и многоадресных рассылок.

Самым верхним уровнем является уровень ядра. Он отвечает за быструю и надежную пересылку больших объемов трафика. Главным задачей этого уровня является быстрая коммутация трафика. Для небольших сетей уровни распределения и ядра могут быть объединены с целью снижения затрат и общего числа устанавливаемых устройств. Такой подход получил название Collapsed core.

Для демонстрации модели сети используются диаграммы вида L1, L2 и L3, в соответствии с уровнями модели OSI (физический, канальный, сетевой). Рассмотрим каждую из них для главного офиса в Санкт-Петербурге и филиалов в Москве, Архангельске и Казани.
