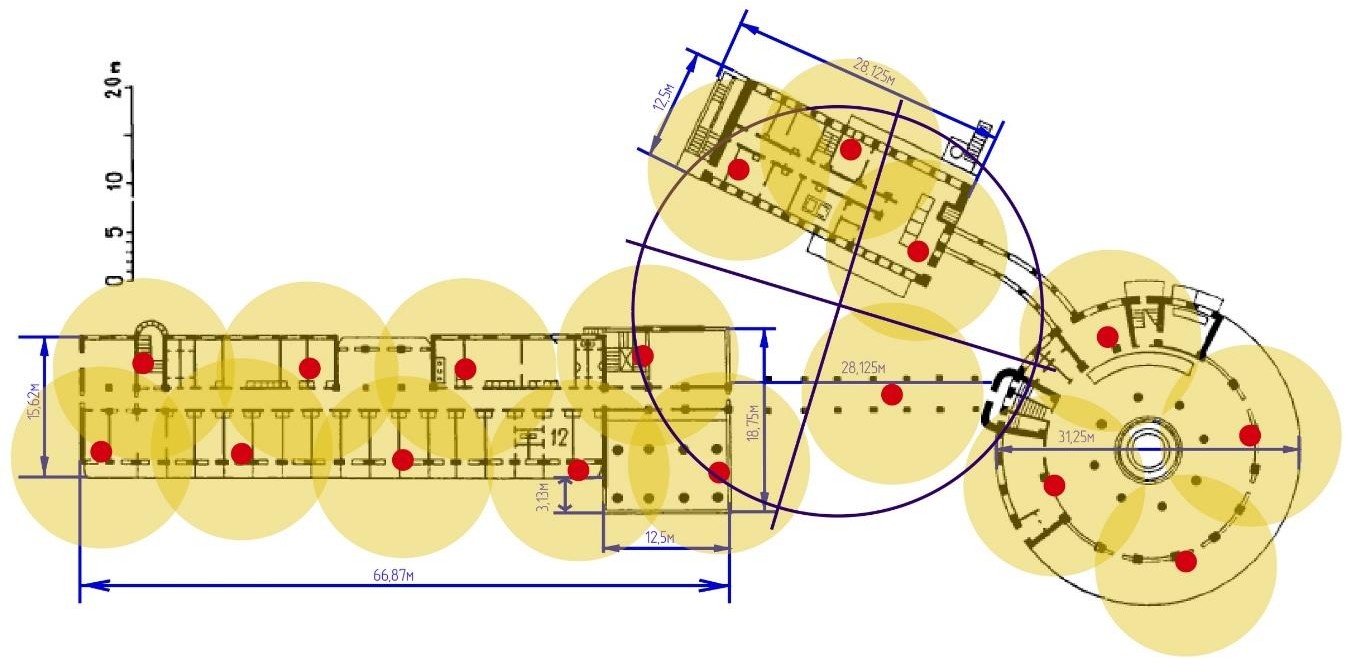

Рис 5 – Распределение помещений в малых филиалах

Расчет 1. Только данные:

S = 150 м² – общая площадь здания.

K=2,4 – коэффициент ТД на человека

– площадь, приходящаяся на одного человека

– Общее максимальное количество человек в филиале.

Каждая ТД рассчитана на 50 человек, отсюда вычисляем необходимое количество ТД.

– Необходимое количество ТД для покрытия площади здания из расчета количества людей по рекомендации ILO.

Расчет 2. Данные и телефония:

S = 150 м² – общая площадь здания.

– площадь, приходящаяся на одного человека

– Общее максимальное количество человек в филиале.

Каждая ТД рассчитана на 50 человек, отсюда вычисляем необходимое количество ТД.

– Необходимое количество ТД для покрытия площади здания из расчета количества людей по рекомендации ILO.

Расчет 3. Данные, телефония и мультикаст:

S = 150 м² – общая площадь здания.

– площадь, приходящаяся на одного человека

– Общее максимальное количество человек в филиале.

Каждая ТД рассчитана на 44 человека, отсюда вычисляем необходимое количество ТД.

– Необходимое количество ТД для покрытия площади здания из расчета количества людей по рекомендации ILO.

Несмотря на данные расчёты, рекомендуемым количеством ТД для установки в филиалах будет являться 3 – одна на кабинеты работников, одна на приемную и одна на кабинет директора.

Таблица 3 – Приблизительный расчет стоимости данной локальной беспроводной сети:

Вариант расчета	Наименование устройства	Стоимость одного устройства	Количество устройств	Итоговая стоимость
3. Д+Т+М	ТД «Eltex WEP-2ac»	18000	3	54000
	Контроллер «Eltex WLC-15»	80000	1	80000
	Итого:			620000

Для обслуживания ТД был выбран контроллер Eltex WLC-15.

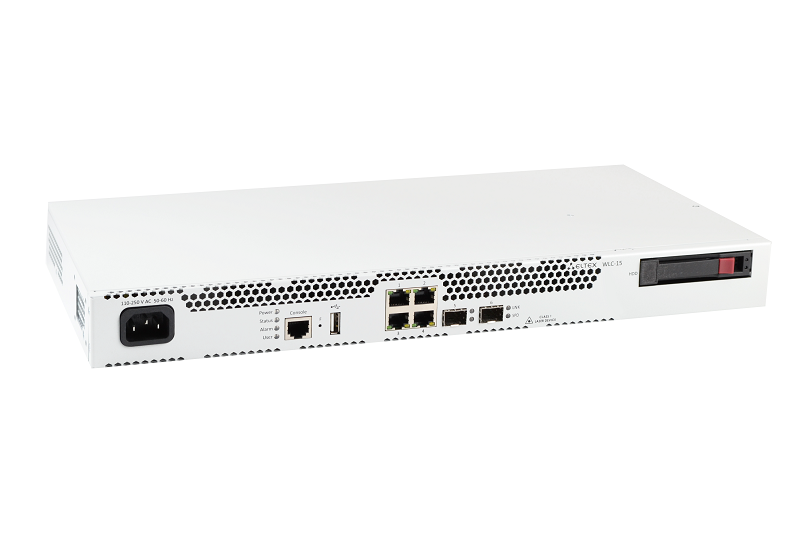

Рисунок 6- контроллер «Eltex WLC-15»

Таблица 4 – Характеристики контроллера Eltex WLC-15

Параметр	Спецификация
Серия	Eltex WLC-15
Количество точек доступа	50
Габаритные размеры (ВхШхГ) см	44 х 430 х 226
Тип питания	AC 100–264В
Протоколы WIFI	802.11a/b/g/n/ac Wave 2
Тип установки	Настольное
Порты консольные	1 х USB 2.0, 1 x RS-232 (RJ-45)
Протоколы управления	HTTP/HTTPS/TELNET/SSH/WEB/CONSOLE
Протоколы шифрования WI-FI	AES CCMP/TKIP/RC4/IPSEC
Протоколы аутентификации WI- FI	WPA2/WPA/WEP
Протоколы аутентификации 802.1X	EAP TLS/RADIUS/TACACS/WEB-BASED
Число пользователей	2000

Моделирование беспроводной сети

Изучение возможности моделирования зоны покрытия беспроводной сети и выполнить моделирование беспроводной сети на основе цифровой карты в филиале в Москве в программе Ekahau Site Survey.

1. Загружаем план здания в программу

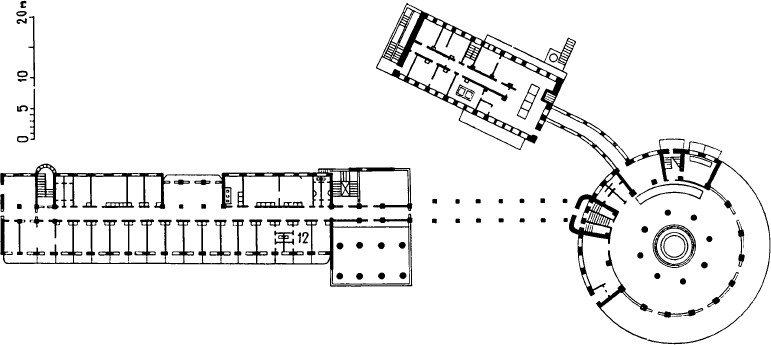

Рисунок 7 – План здания

2. Расставляем точки доступа согласно ранее выполненному расчёту, рисуем стены по контуру выбирая нужный тип материала

Рисунок 8 – План здания

3. Обозначаем зону покрытия

Рисунок -

Рисунок -

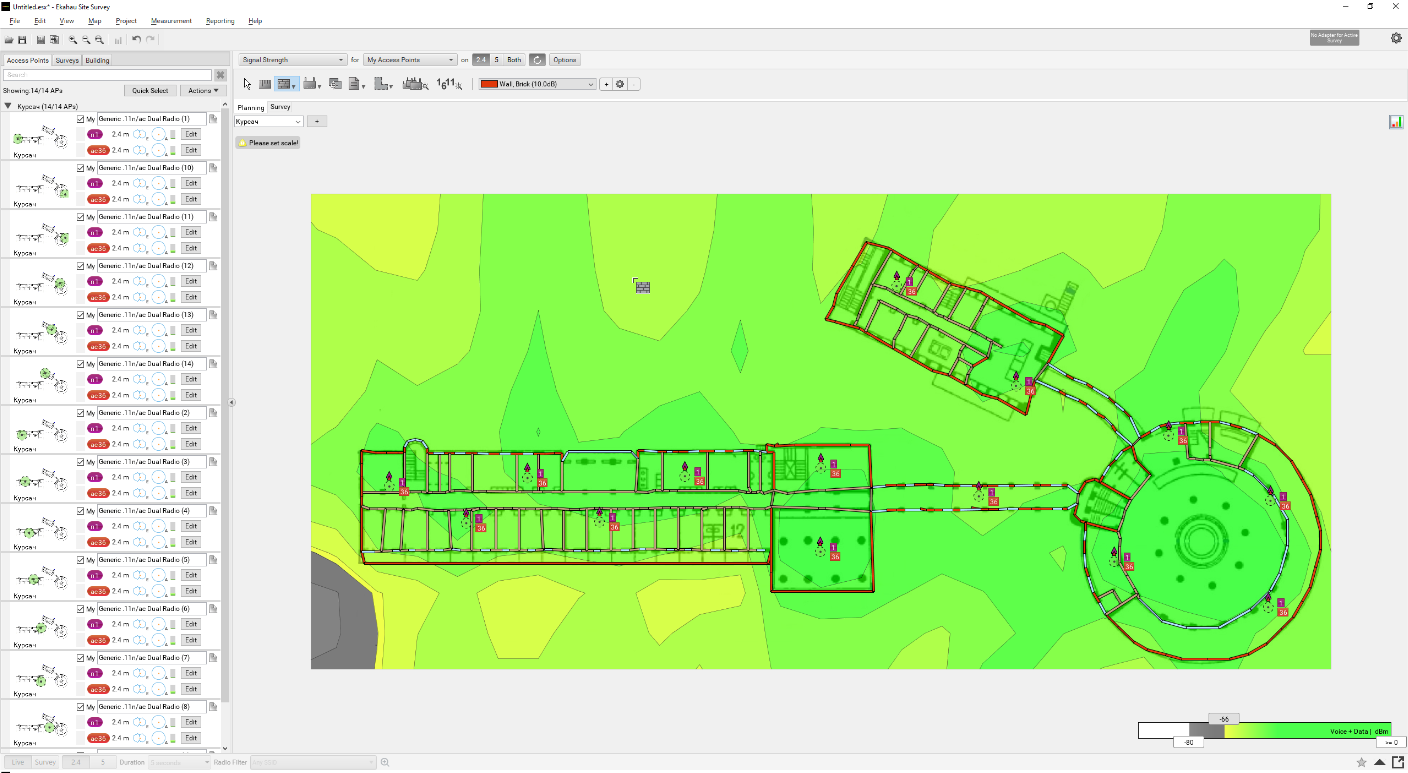

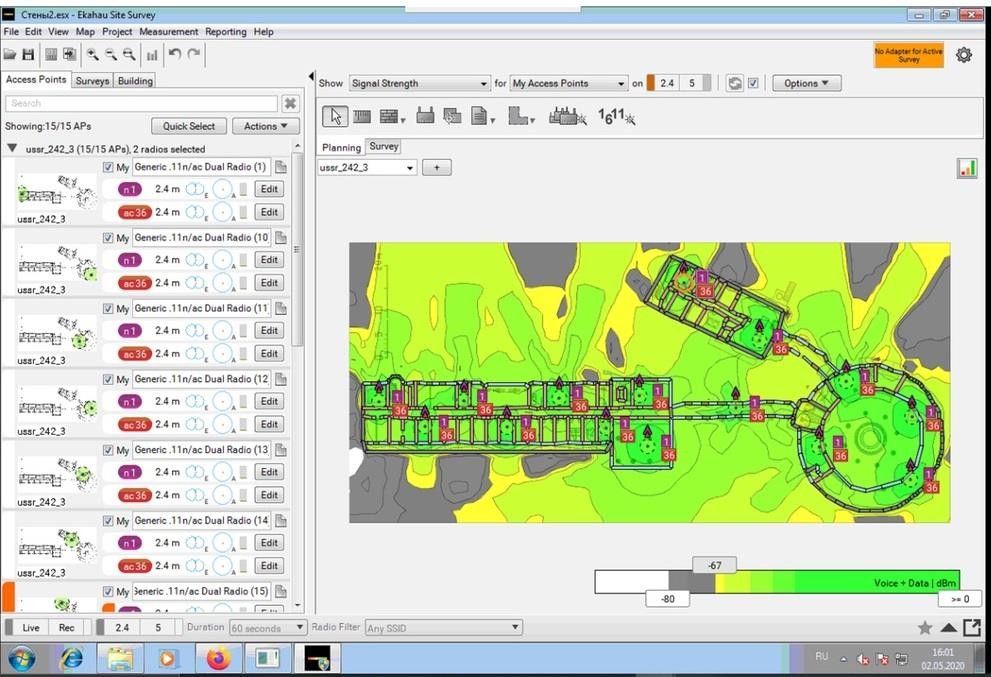

Рисунок 9 – План здания

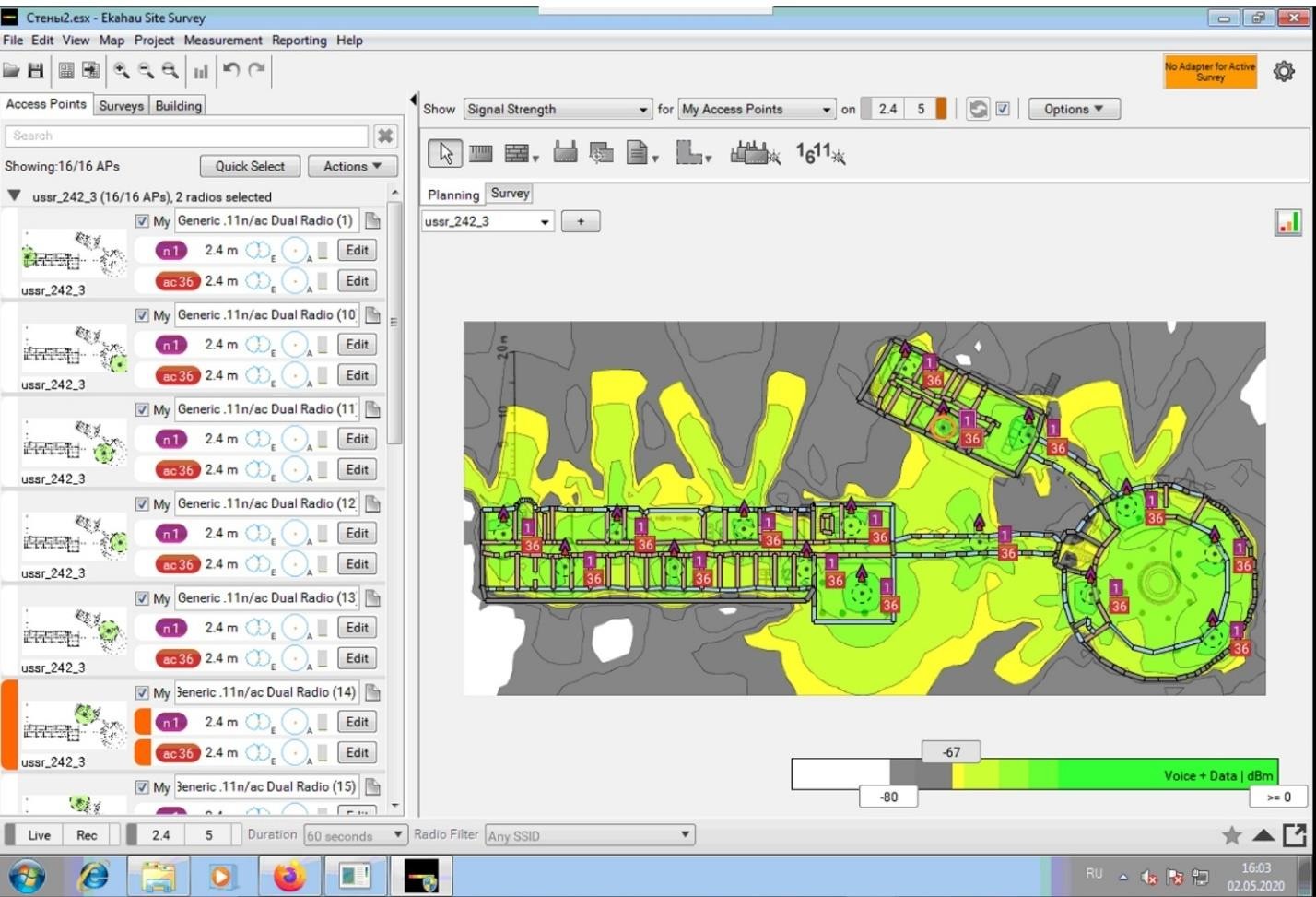

Рисунок 10 – План здания
