3.5.2 Проектирование фильтра на пэвм
Для проектирования фильтра воспользуемся САПР Micro-Cap 9.0.3. Исходными данными для проектирования являются:
неравномерность АЧХ в полосе пропускания, дБ
ослабление в полосе задержания, дБ
верхняя и нижняя частота полосы перехода.
Все эти данные вводятся в диалоговое окно программы (см. рис. 3.11).
Ослабление – ослабление в полосе задержания, верхняя и нижняя границы – соответственно верхняя и нижняя частота полосы перехода.

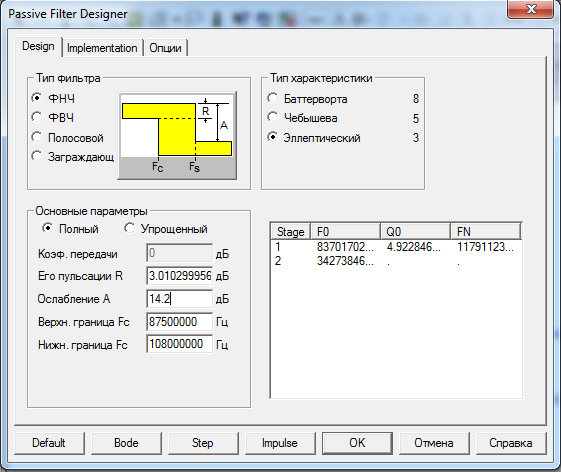

Рисунок 3.11. Диалоговое окно Micro-CAP
Для заданных параметров можно использовать либо ФНЧ с характеристикой Чебышева, либо характеристикой Золоторёва-Кауэра. Но для реализации фильтра Кауэра требуется меньший порядок фильтра, при этом для второй гармоники рабочей частоты всего диапазона оказывается ослабление примерно равное минус 14.2дБ. Схема спроектированного фильтра представлена на рис. 3.12.

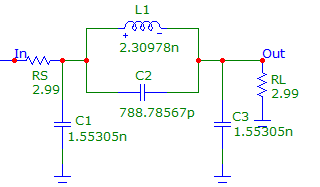

Рисунок 3.12. Схема спроектированного фильтра окно Micro-CAP
Частотная
зависимость затухания спроектированного
фильтра представлена на рис 3.13.

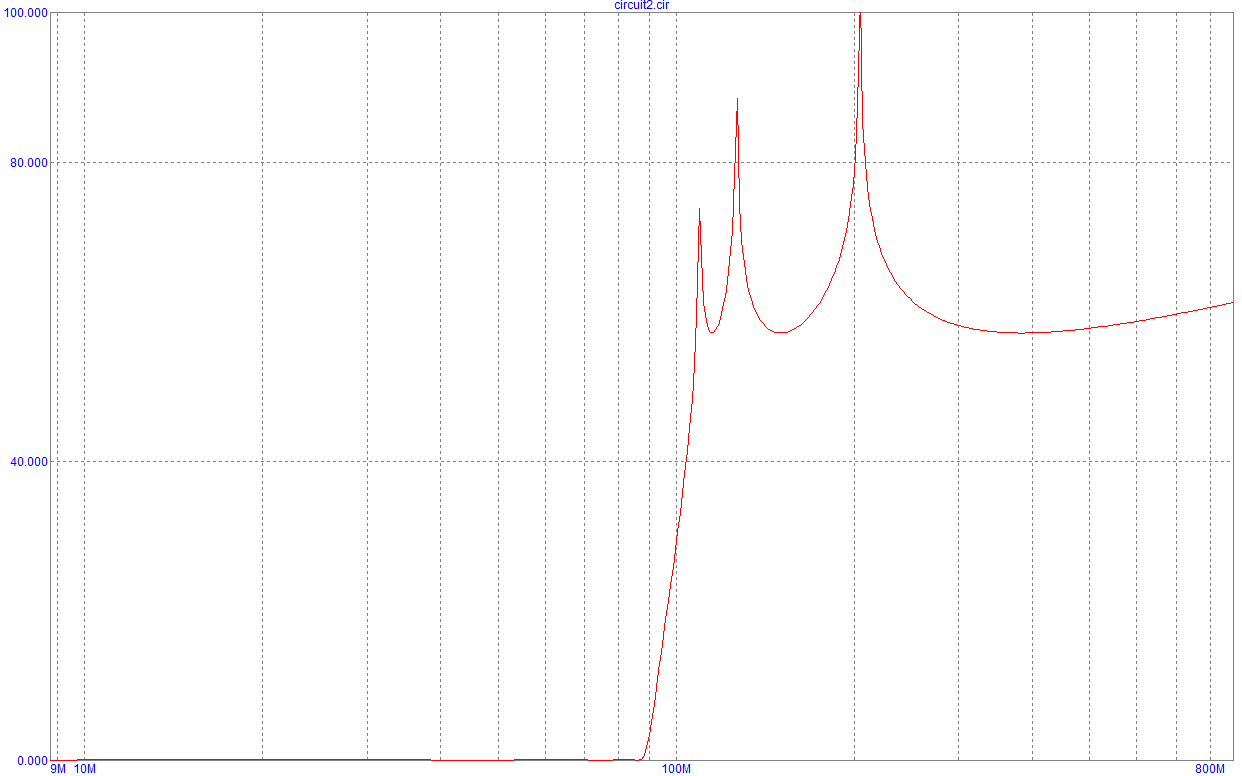

Рисунок 3.13. Частотная зависимость затухания спроектированного фильтра
