МИНИСТЕРСТВО ЦИФРОГОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра

телевидения и звукового вещания

Лабораторная работа №107

«Измерение коэффициента поглощения звукопоглощающих материалов методом стоячих волн»

по дисциплине «Основы акустики и аудиотехники»

Выполнили студенты

группы БРА2101:

Епифанов Г. Ю

Силин М. А

Проверил:

Яновский А. С

Цель:

Ознакомление с методикой измерения коэффициента поглощения звукопоглощающих материалов с помощью стоячих волн.

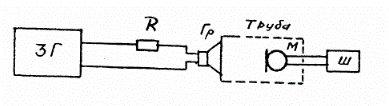

Рисунок 1. Структурная схема установки.

Выполнение:

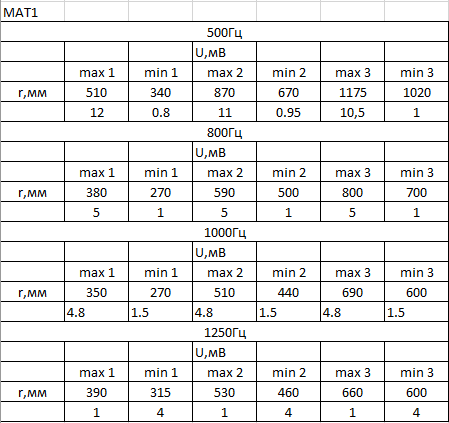

Таблица 1 – Замеры первого Материала

Таблица 2 – Замеры второго Материала

Рисунок 1 – Формула для расчета среднего квадратичного значения максимума и минимума для каждой частоты

Рисунок 2 – Формула для расчета отношения максимума к минимуму

Рисунок 3 – Формула для расчета коэффициента поглощения

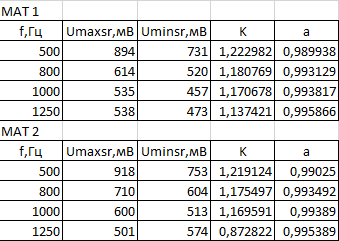

Таблица 3 – Расчеты

Рисунок 4 – Зависимость коэффициента звукопоглощение от частоты

Вывод

В ходе лабораторной работы были проведены измерения напряжения на минимумах и максимумах стоячих волн на различных частотах. На основе полученных данных были рассчитаны средние значения максимумов и минимумов, а также коэффициенты звукопоглощения для каждого материала. По результатам расчетов были построены графики зависимости коэффициентов звукопоглощения от частоты. Анализ графиков показывает, что материал 2 обладает более высоким коэффициентом звукопоглощения по сравнению с материалом 1, что указывает на его лучшую способность поглощать звуковую энергию.

Москва 2024
