Лабораторная работа №1

по дисциплине «Системы охранного телевидения»

Выполнил студент

группы БРА2101:

Епифанов Г. Ю

Проверил: Власюк И.Г.

Система PAL

Длинна сннхроимплуса = 4.9 мкс

Длинна = 2.3 мкс

Количество передних импульсов = 5

Частота передних импульсов = 30864 Гц

Длинна передних импульсов = 3 мкс

Количество врезок = 5

Частота врезок = 31250 Гц

Длинна врезок = 5.6 мкс

Количество задних импульсов = 5

Частота задних импульсов = 31250 Гц

Длинна задних импульсов = 2.64 мкс

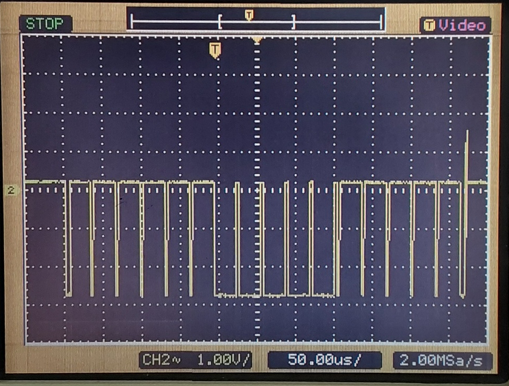

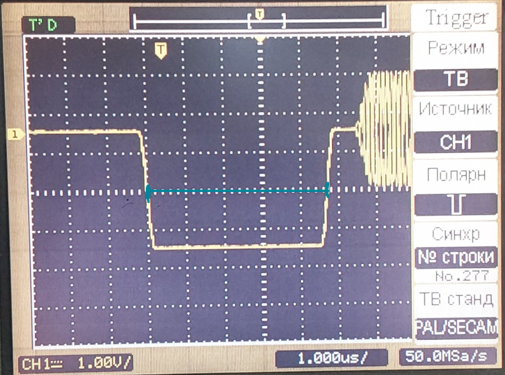

Осциллограмма строки:

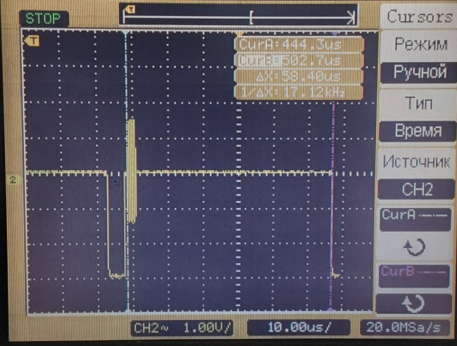

Период строки = 58.4 мкс

Длинна кадра = 36 мс

Сигнал White 100%:

Уровень гашения = -4 В

Уровень белого = 2В

Уровень синхроимпульса = -7.76 В

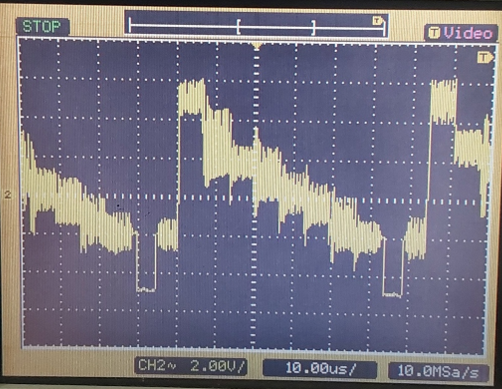

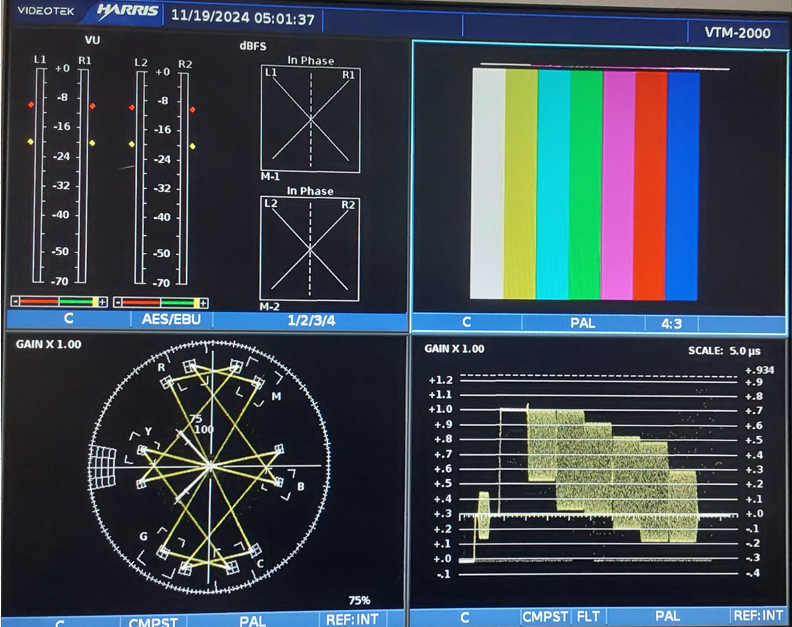

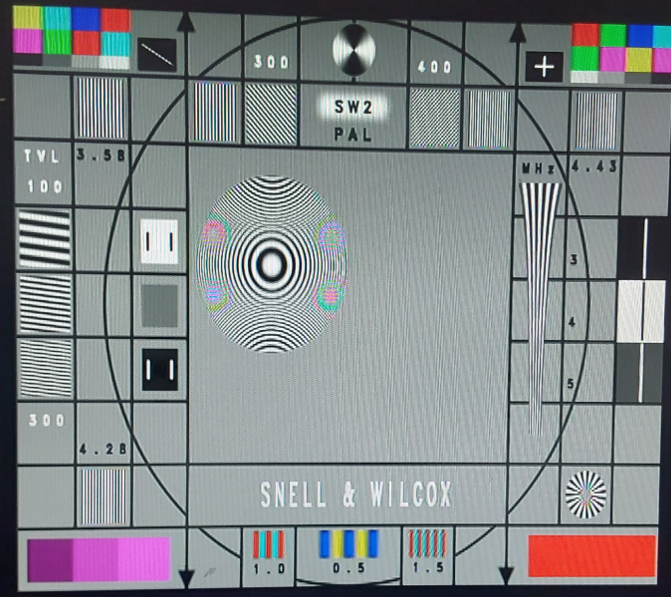

Осциллограмма тестовой цветной таблицы на осциллографе:

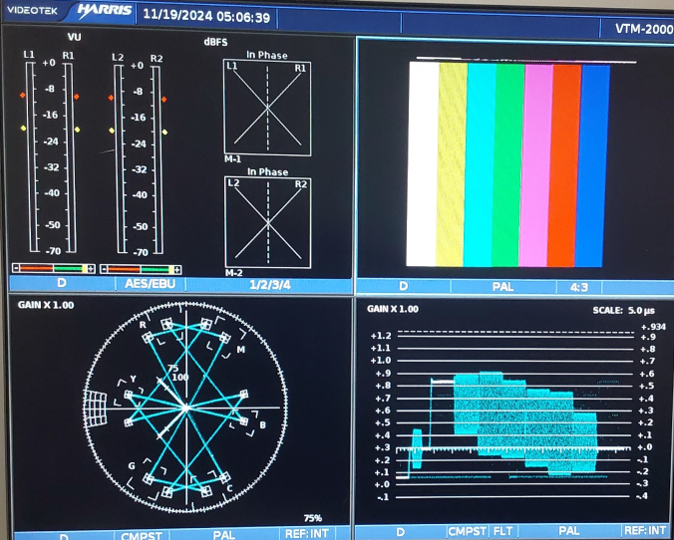

Показания прибора:

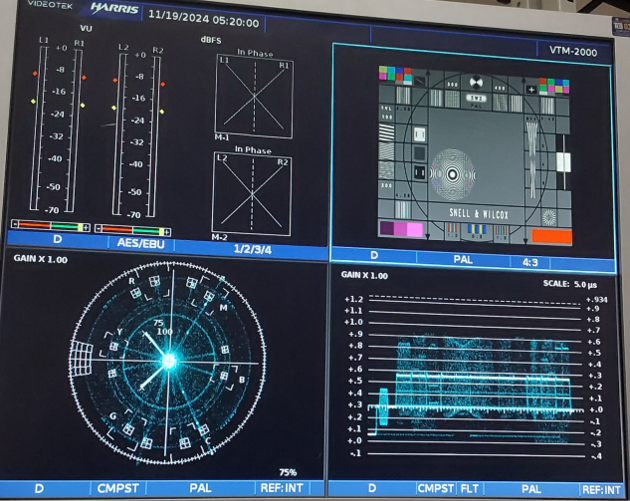

Показания прибора для level 0 input D:

Вид фазовых искажений на изображении:

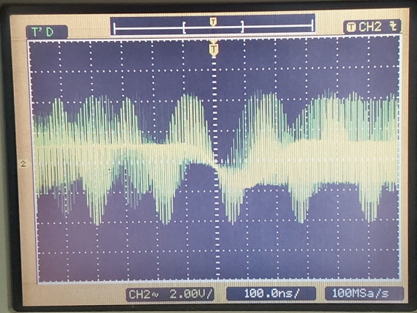

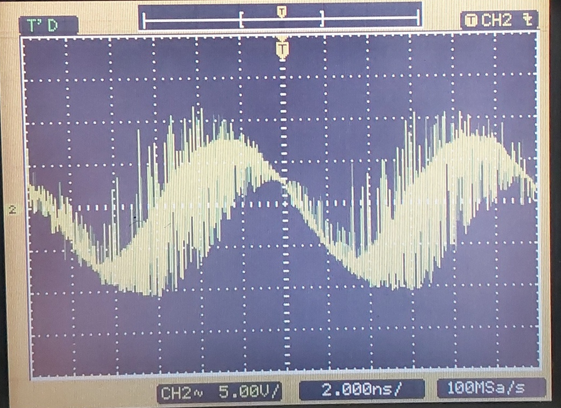

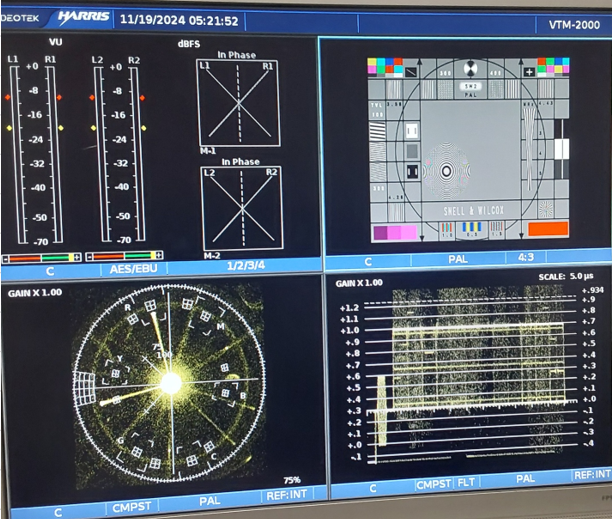

Осциллограмма искаженного сигнала:

Показания прибора для искаженного сигнала:

Показания прибора для искаженного сигнала для input C:

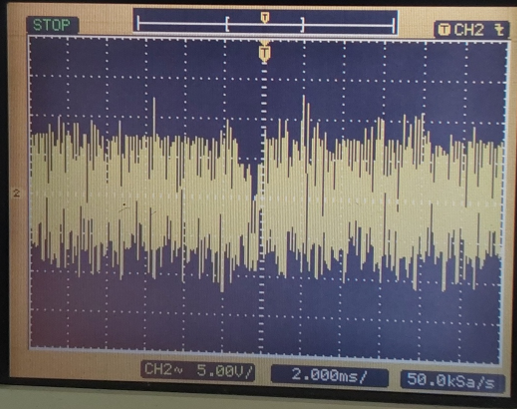

Осциллограмма искаженного сигнала:

Система NTSC

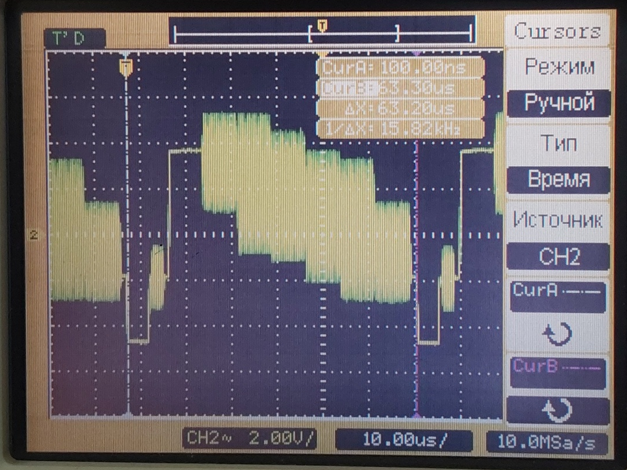

Длина строки = 63.2 мкс

Длина кадра = 33 мс

Сигнал Flat fields/White 100IRE:

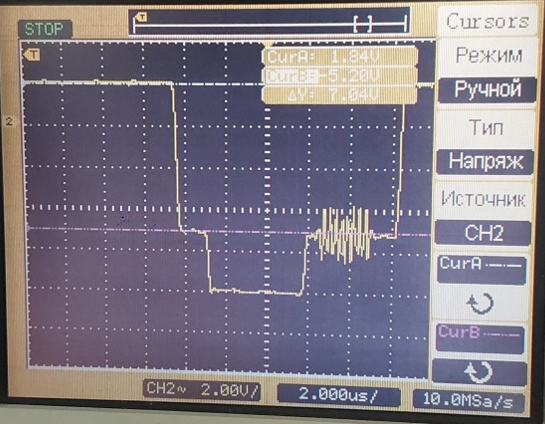

Уровень гашения = -5.2 В

Уровень белого = 1.84В

Уровень синхроимпульса = -8.16 В

Full fields

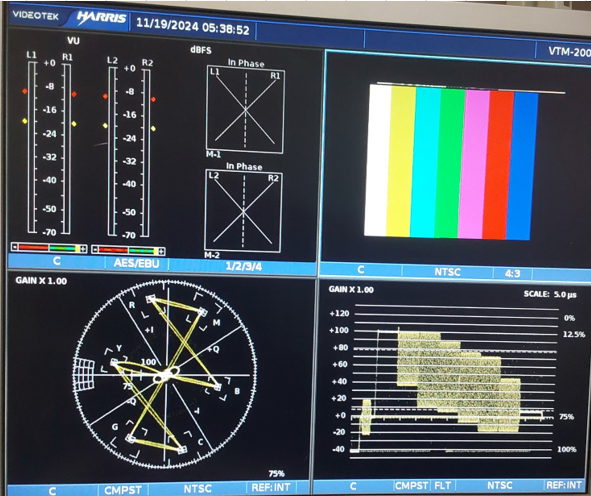

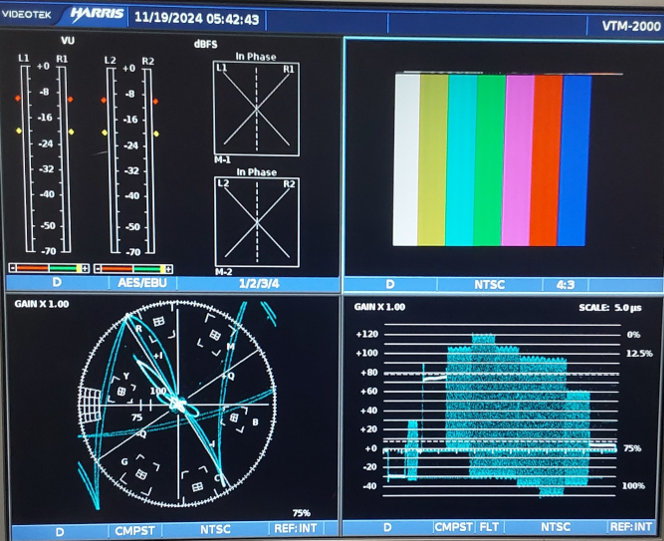

Показания прибора input C:

Показания прибора input D:

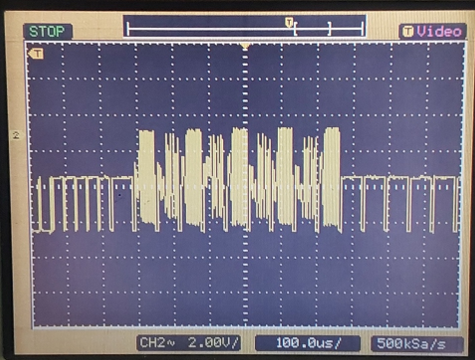

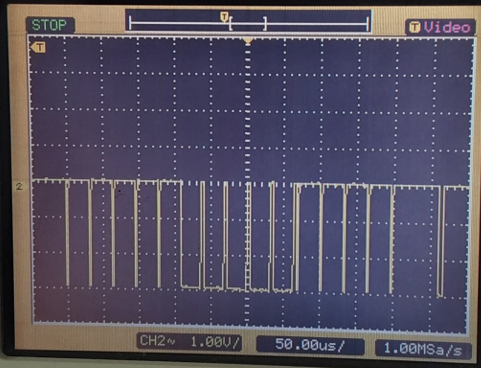

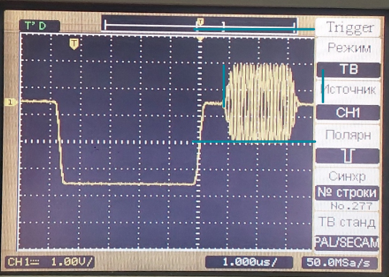

Осциллограммы:

Система SECAM

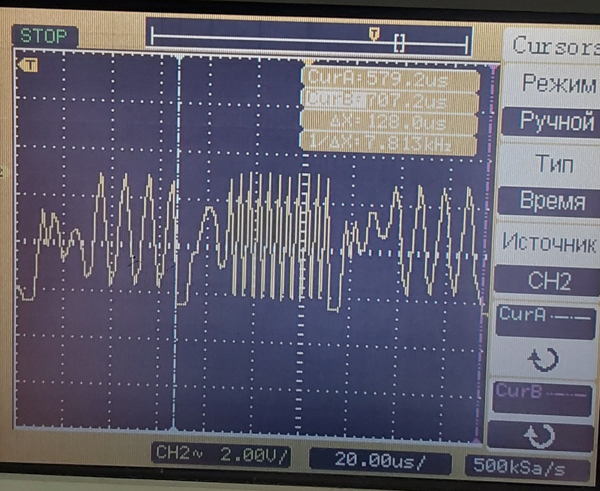

Осциллограммы:

Длинна = 128 мкс

Формат SDI

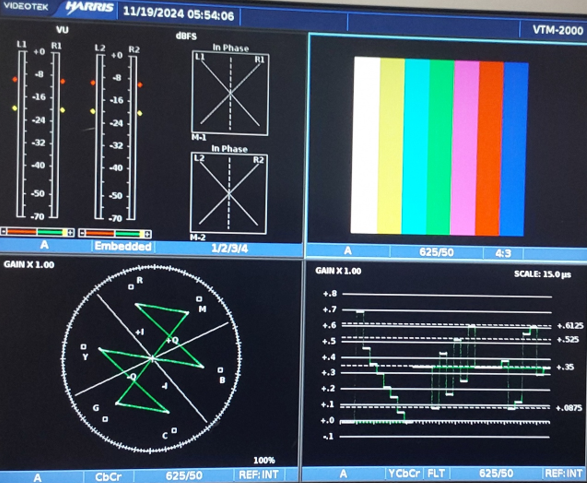

Показания прибора с отсутствием искажений:

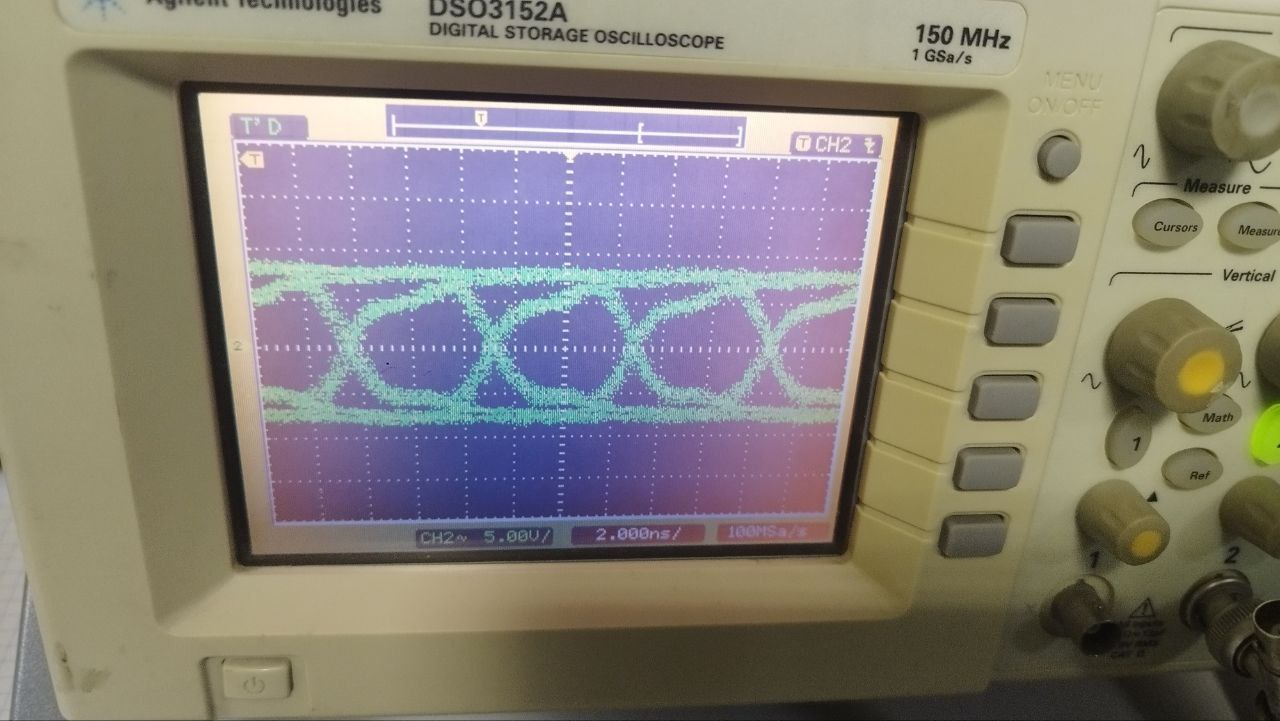

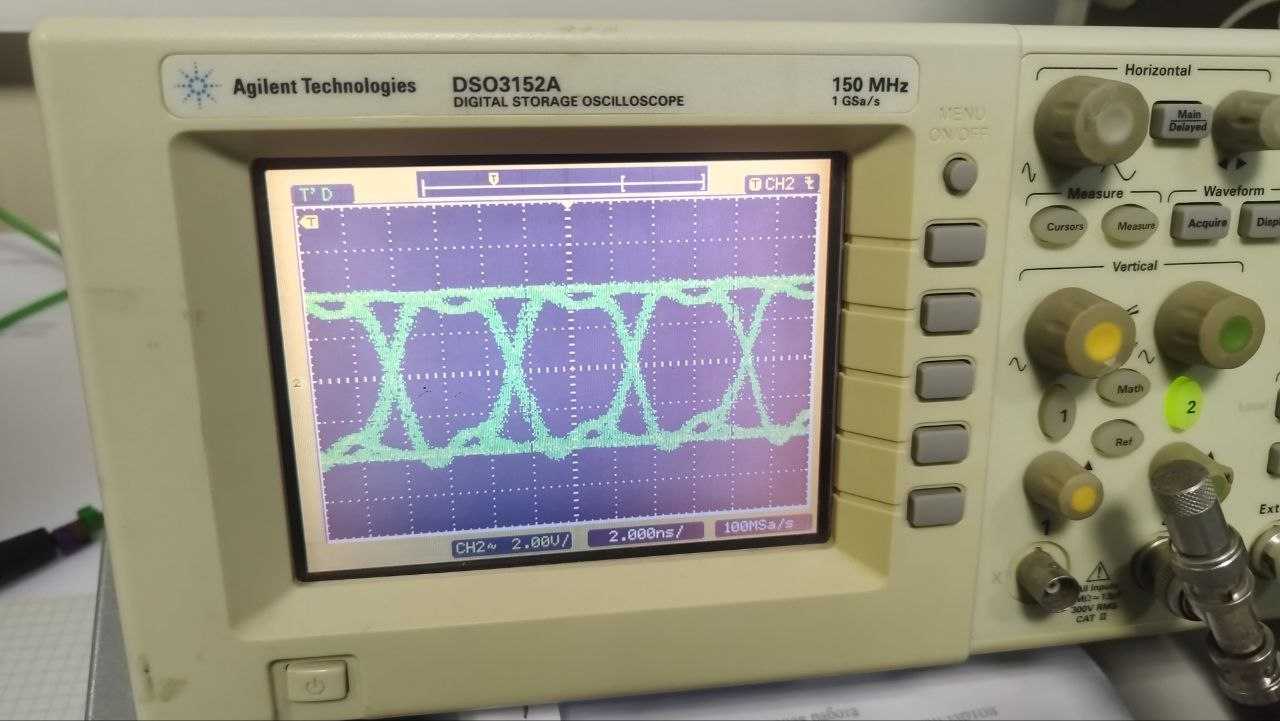

Глаз-диаграмма:
