Лабораторная работа № 73 «Исследование методик автоматизированного измерения основных параметров и характеристик телевизионных ip-камер»
Выполнил студент группы: БРА2101
Епифанов Г.Ю.
Проверил преподаватель: Власюк И.В.
Москва 2024г
Цель практикума: Цель данного практикума заключается изучении методов оценки основных параметров и характеристик статических изображений, получаемых с помощью заданных IP-видеокамер в различных условиях и получения навыков выполнения измерений параметров IP-видеокамер, включая обработку результатов
Описание лабораторного макета: В состав лабораторного макета входят: -исследуемая IP-камера; -коммутатор -ПК -блок управления режимами; -освещение -активная испытательная таблица (ИТ) -система позиционирования ИТ -измерительные светофильтры - набор ИТ (таблица ISO 12233:2014, ColorChecker)

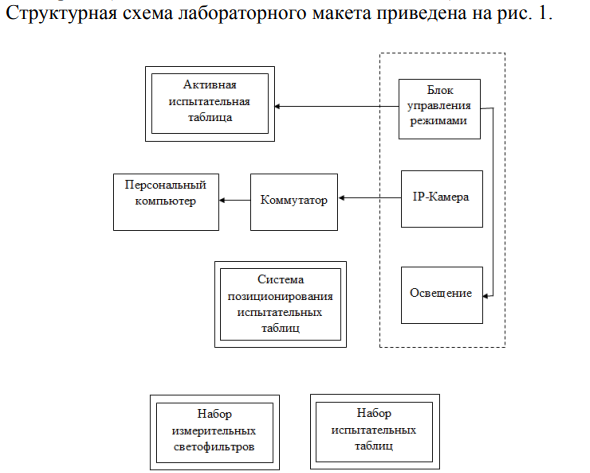

Рисунок 1 – Структурная схема лабораторного макета
Лабораторная работа № 73а Измерение динамического диапазона телевизионных IP камер
Установливаем ИТ для исследования динамического диапазона в лабораторную установку на металлическую сетку.

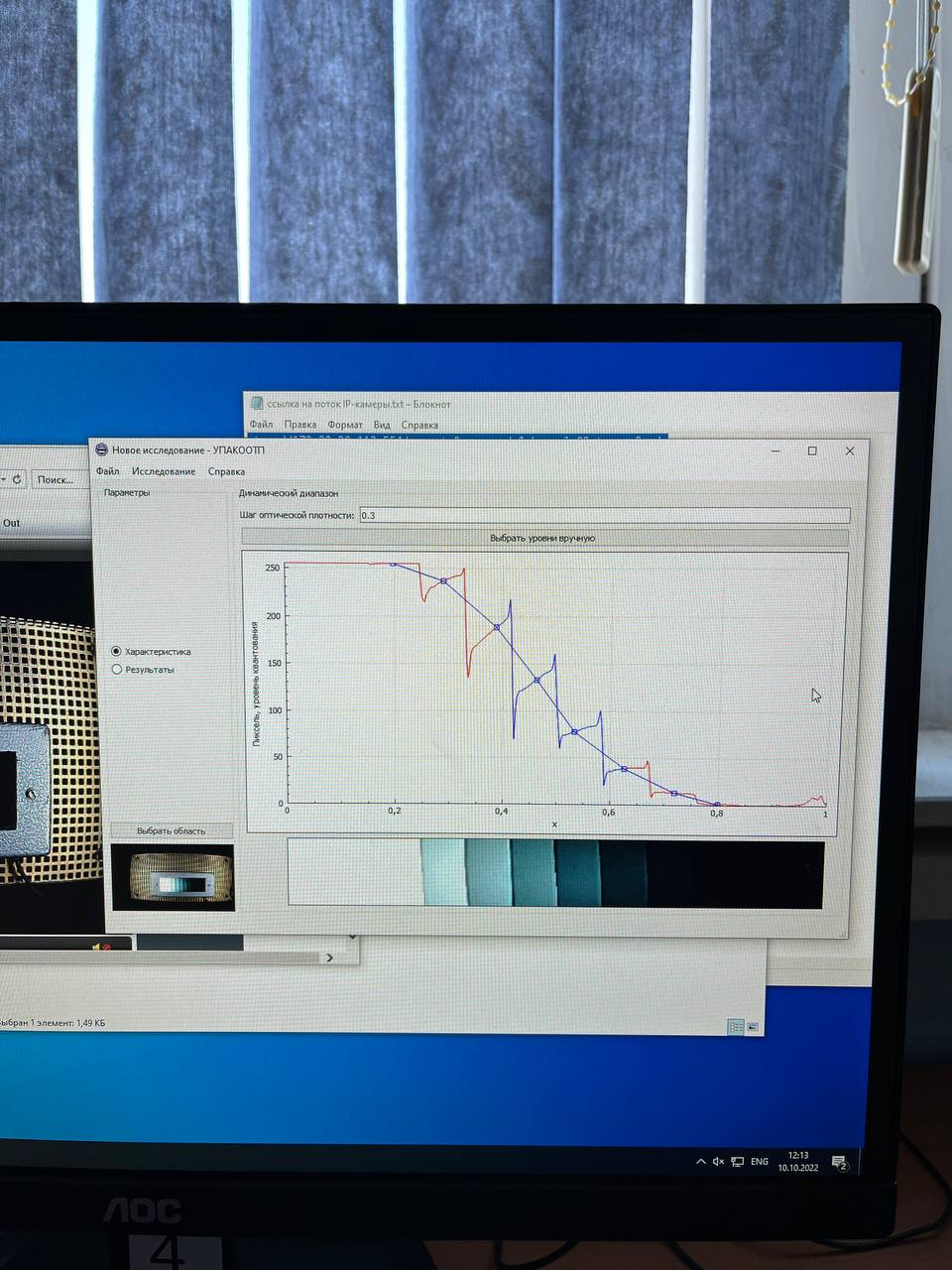

Рисунок 2. Автоматический расчет динамического диапазона

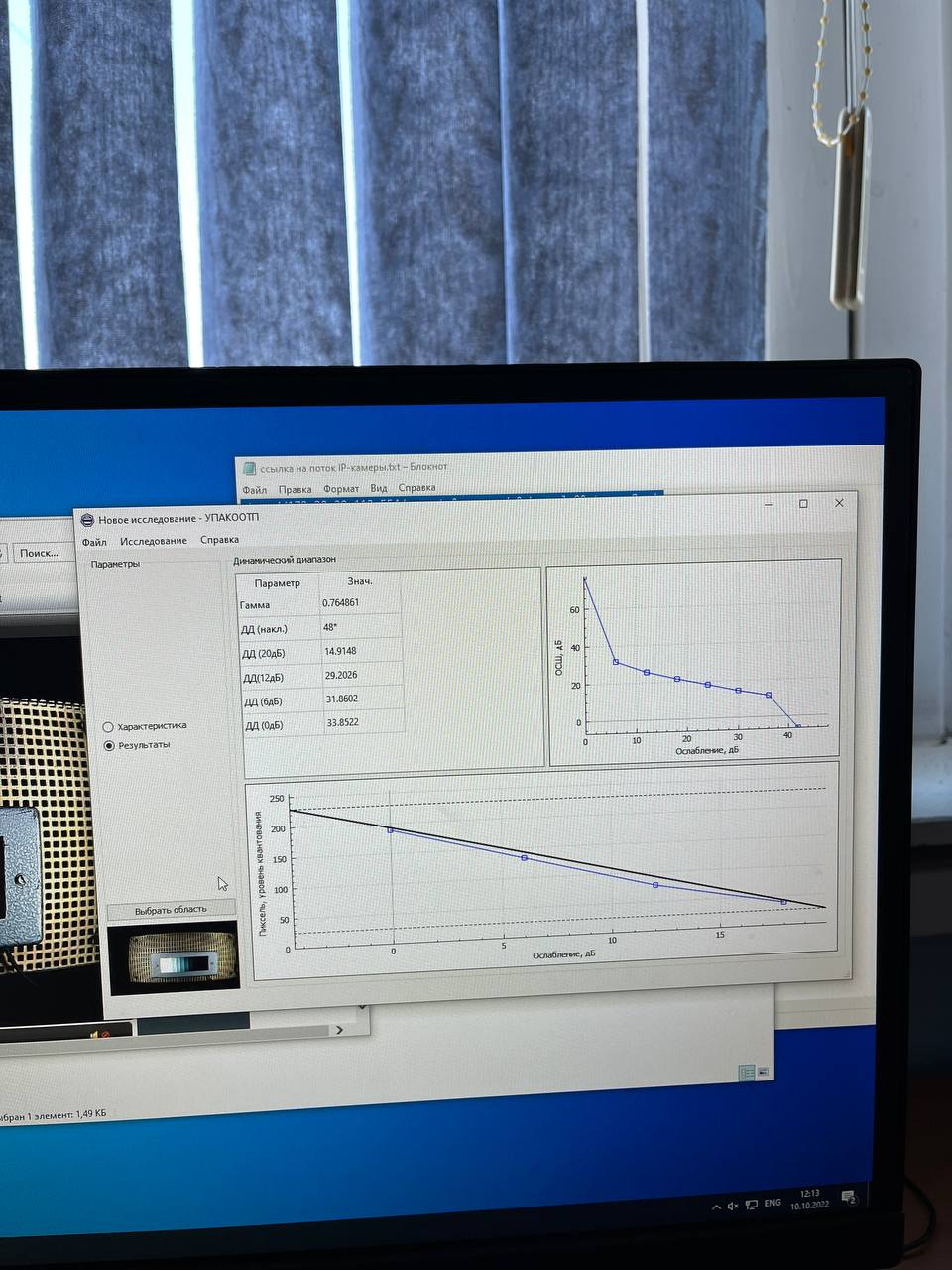

Рисунок 2. Результат автоматического расчета динамического диапазона
Лабораторная работ №73б Измерение разрешающей способности и чувствительности телевизионных IP камер
Установливаем ИТ ISO 12233:2014 в лабораторную установку на металлическую сетку.
Освещенность, лк: 1020

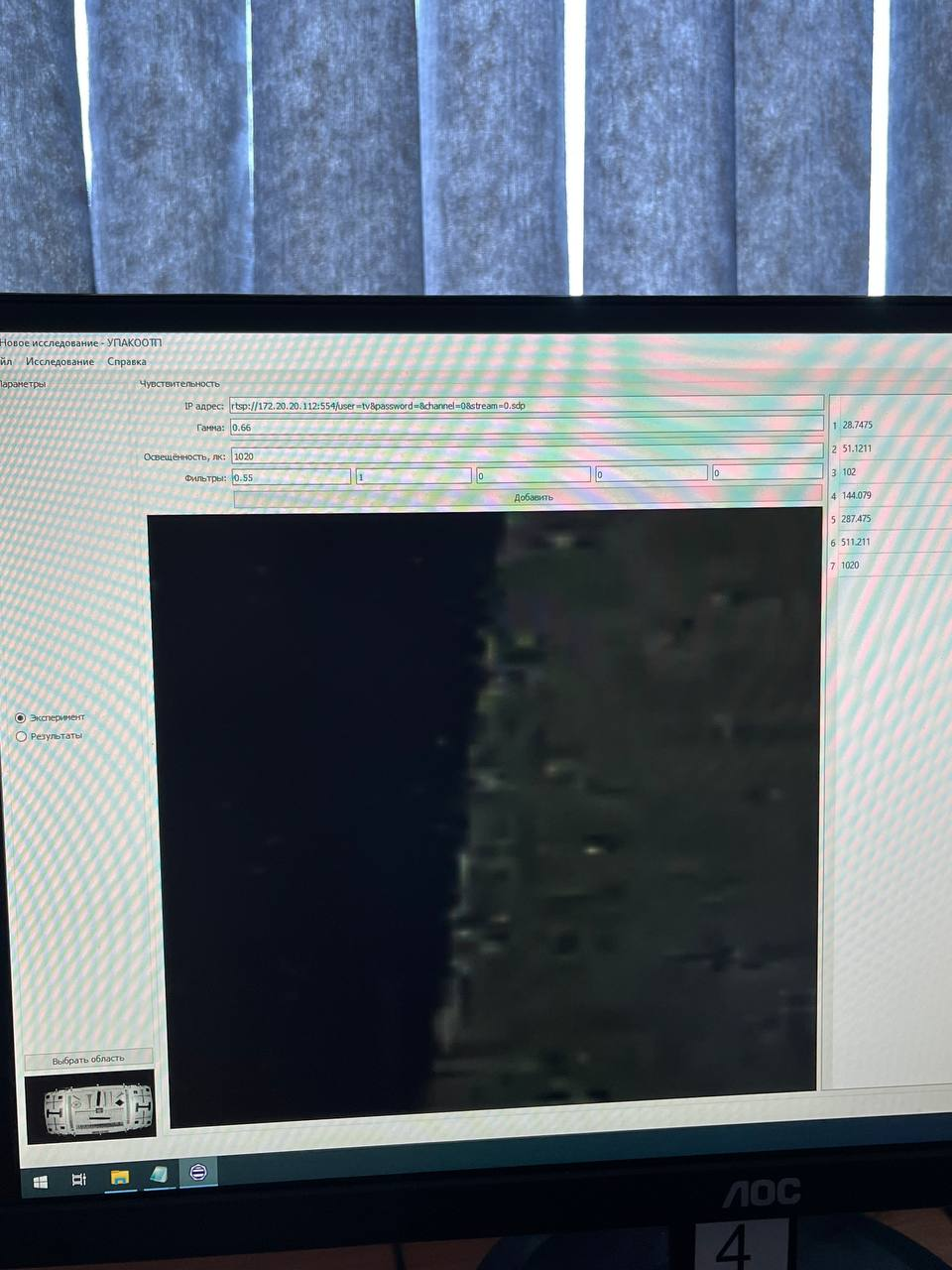

Рисунок 3. Произведен захват изображение и измерена освещенность
Проведем измерение с каждым фильтром по отдельности и с каждой комбинацией пока изображение будет различимым.
Подробное изучение графика, с помощью отображения каждой цветовой составляющей на отдельном графике:

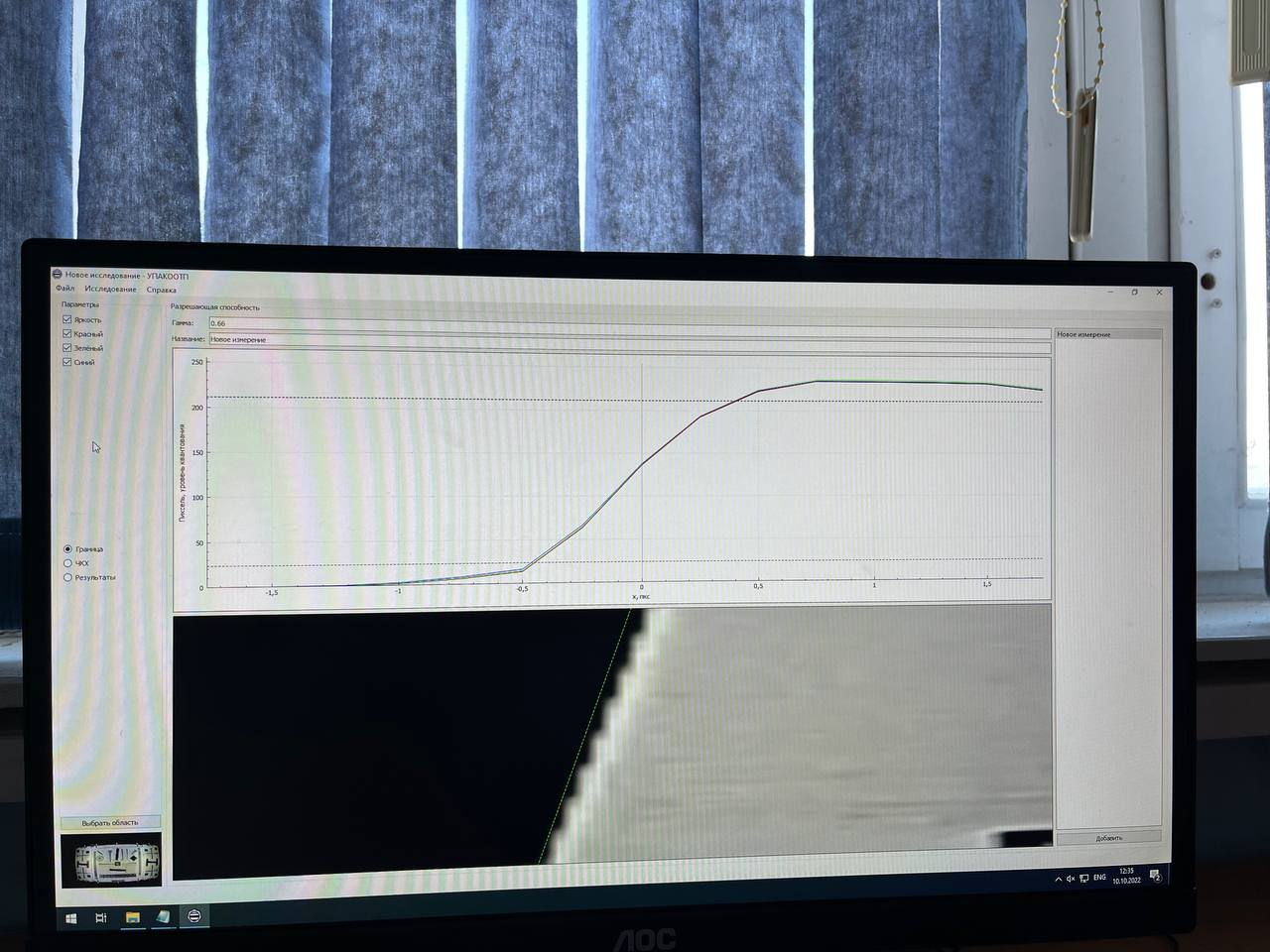

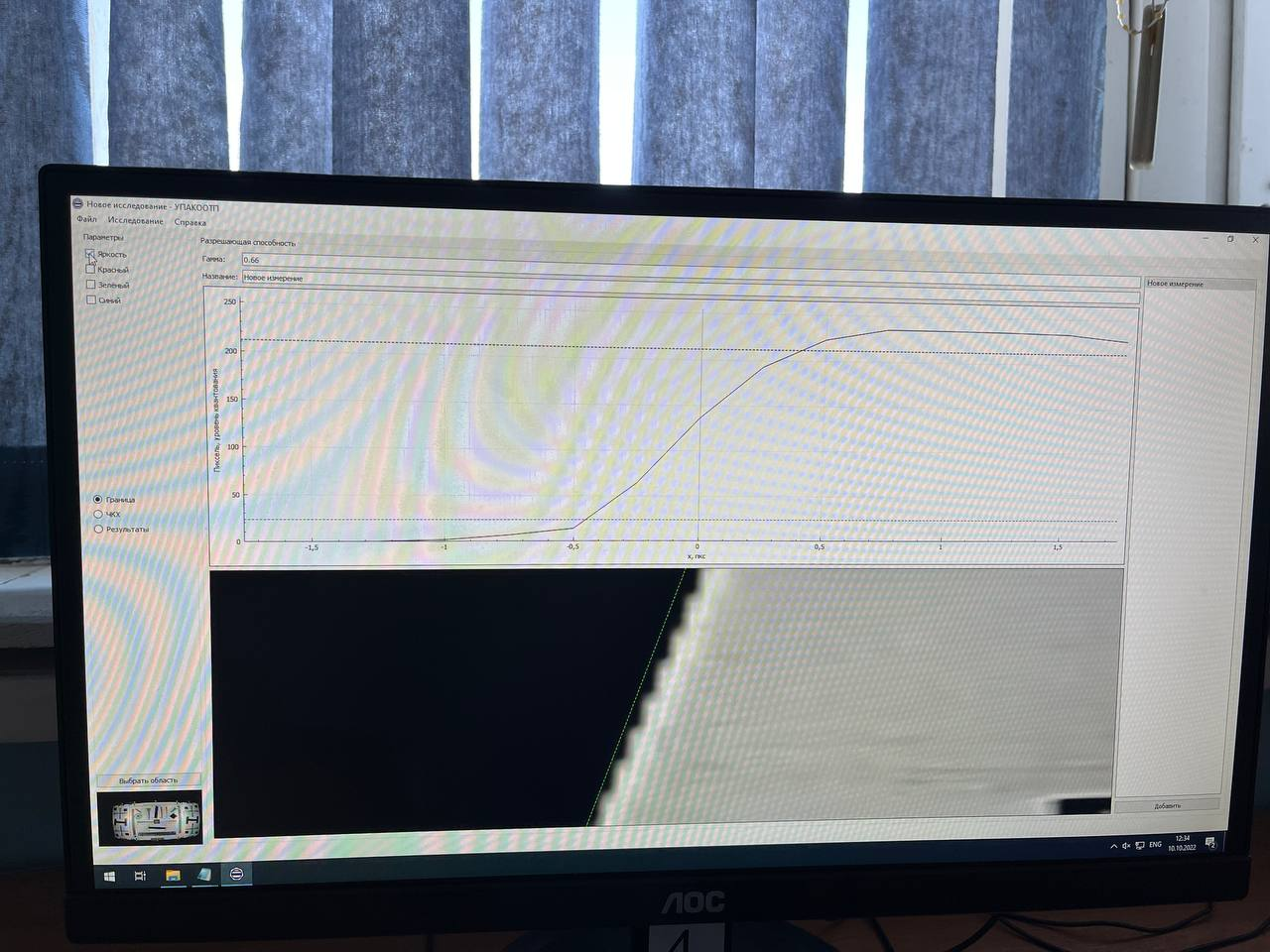

Рисунок 4. Выбранный параметр «Яркость»

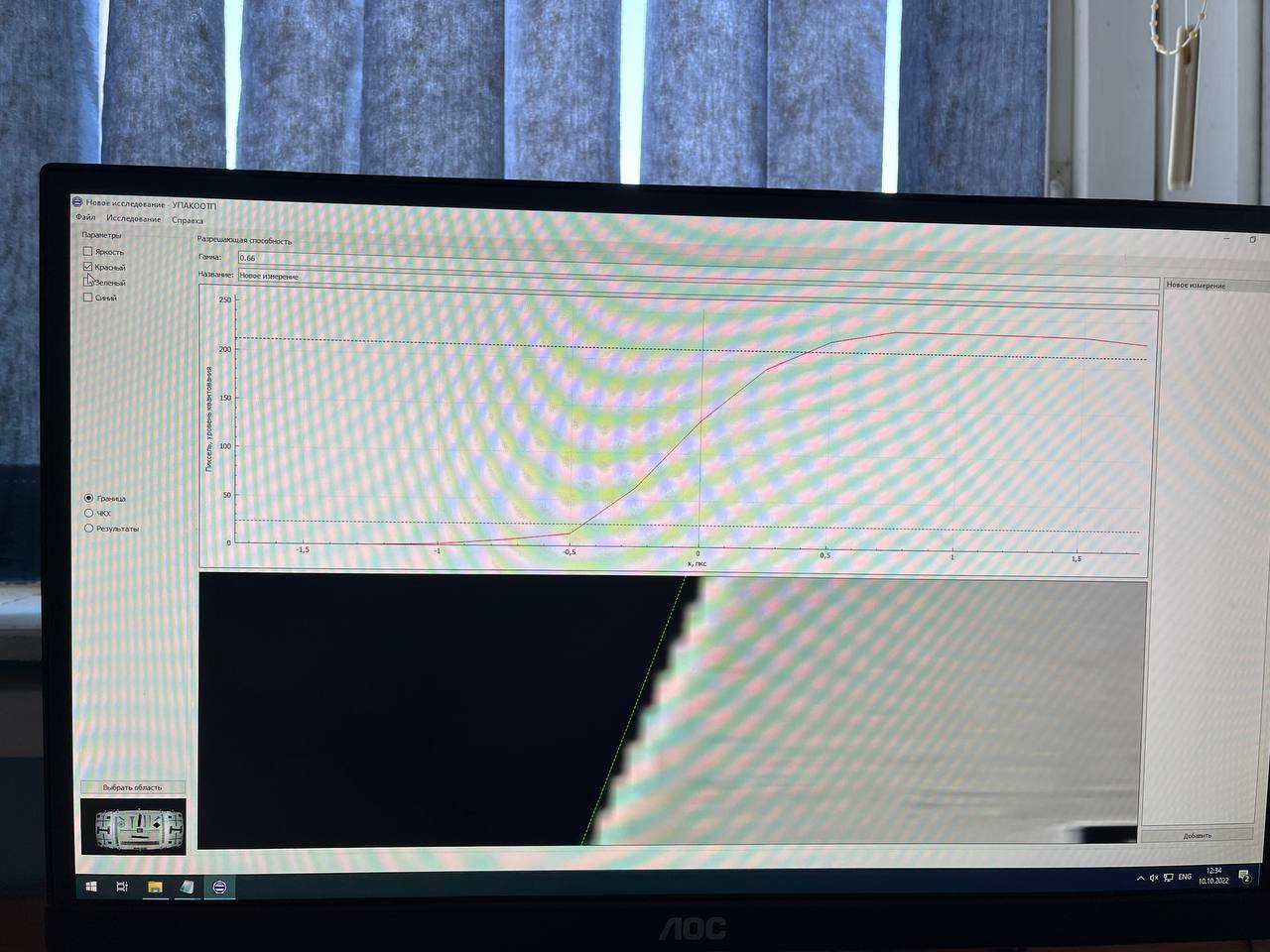

Рисунок 4. Выбранный параметр «Красный»

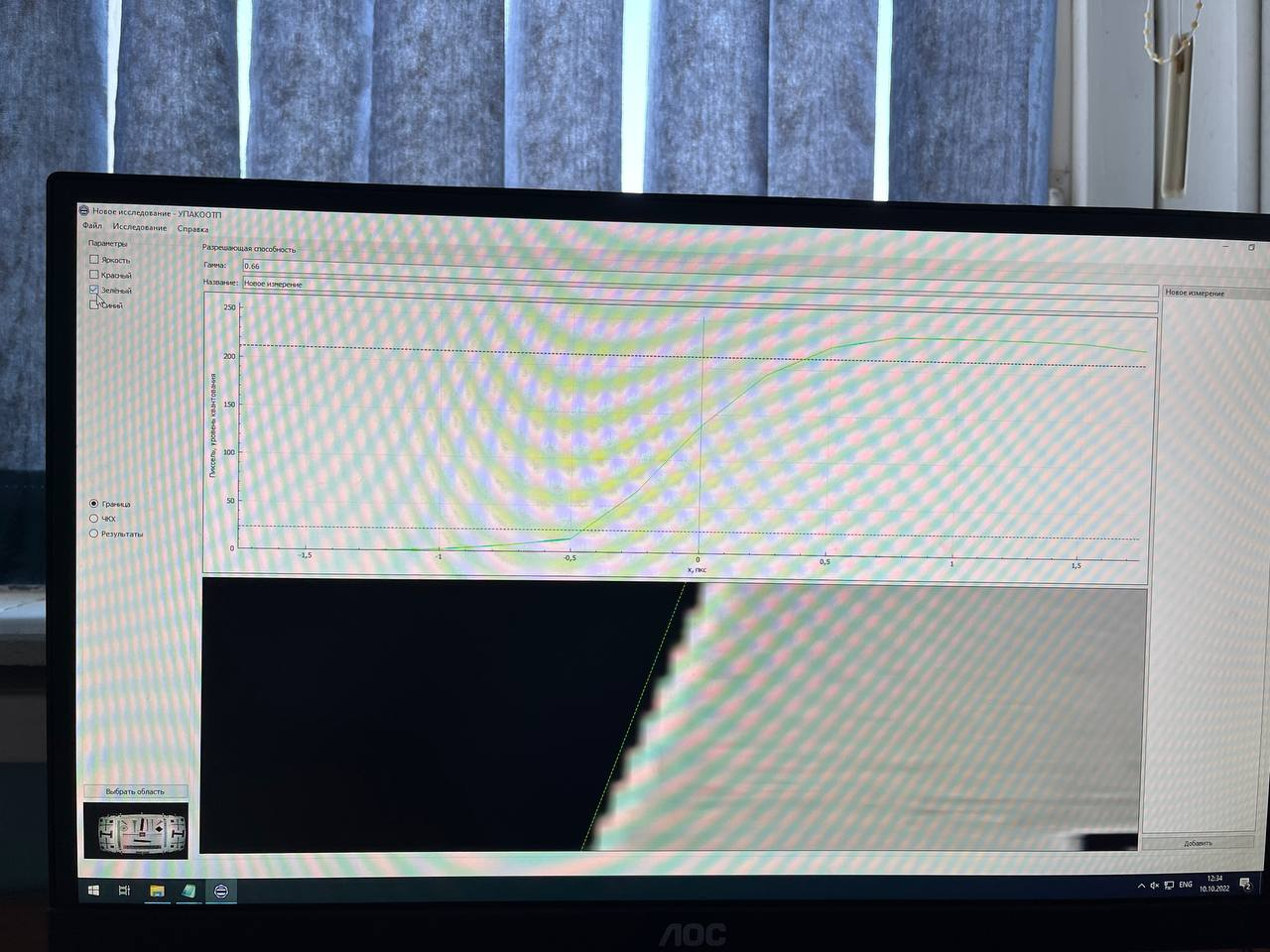

Рисунок 5. Выбранный параметр «Зеленый»

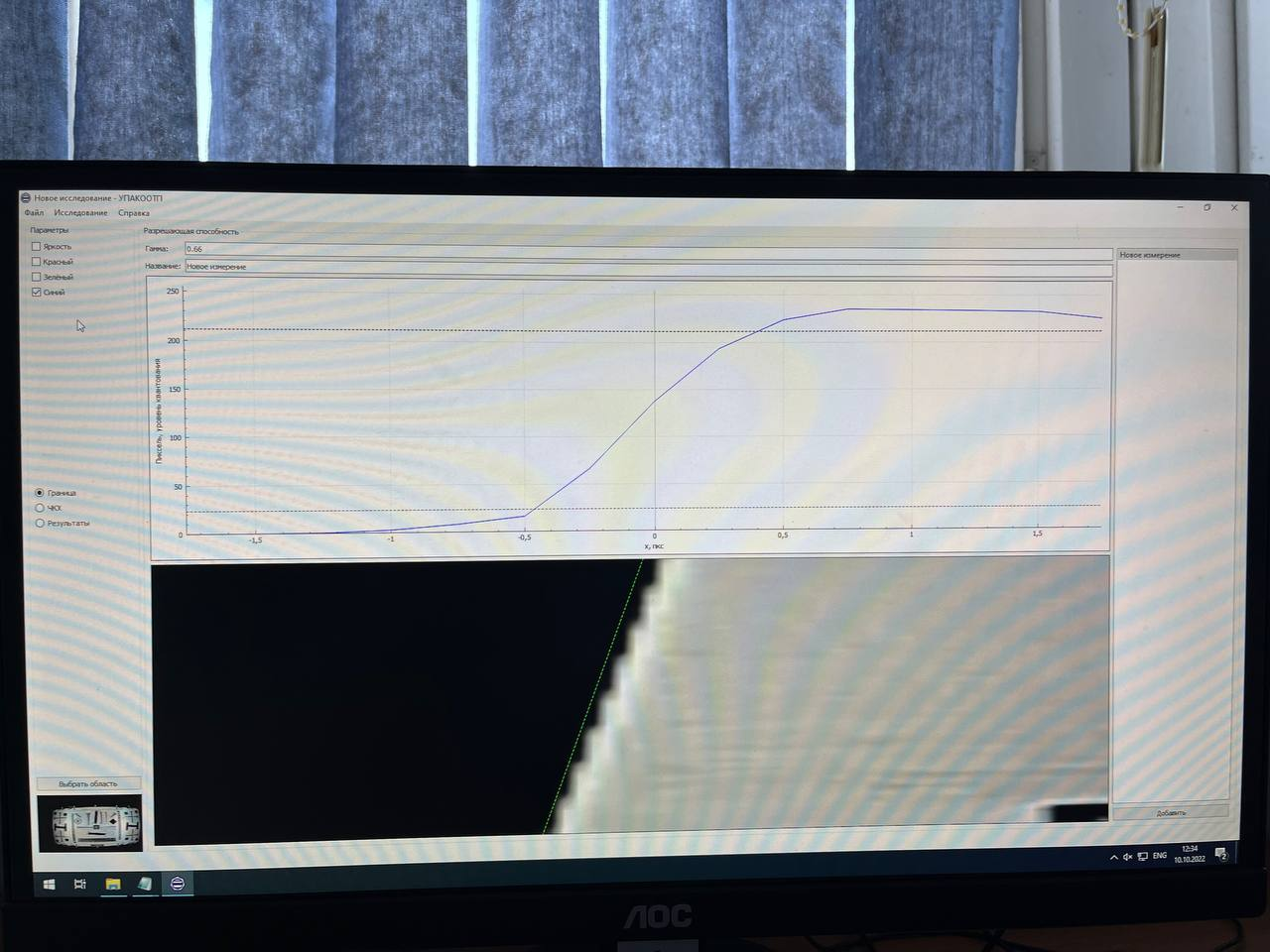

Рисунок 6. Выбранный параметр «Синий»
Рисунок 6. Выбраны все параметры одновременно
Лабораторная работа № 73в Измерение параметров цветопередачи телевизионных IP камер
Устанавливаем ИТ Colorchecker на металлическую сетку.
Производим захват исследуемого изображения для оценки цветового охвата.
Рисунок 6. Показывает восприятие цветов видеокамеры.

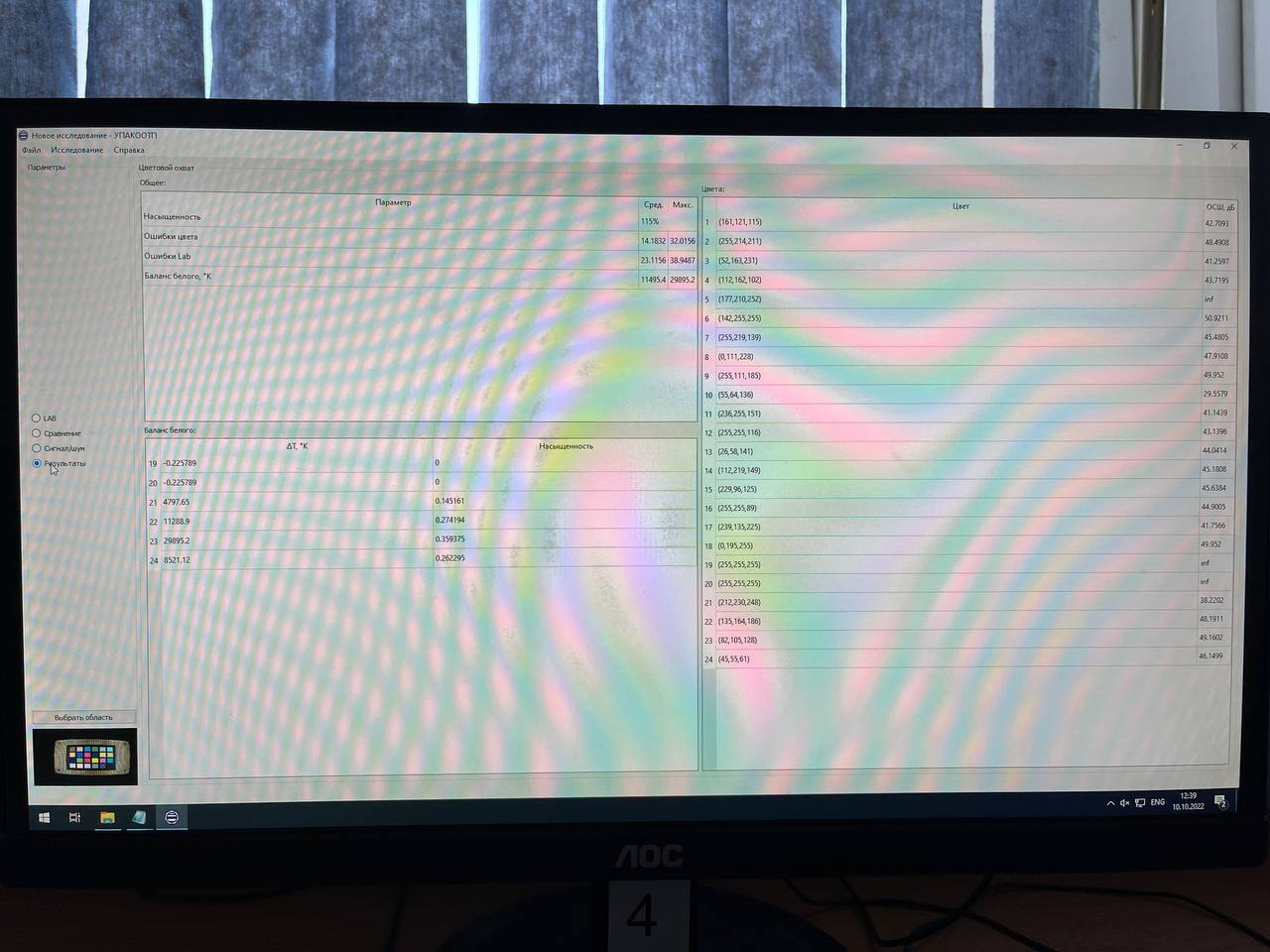

Рисунок 7. Анализ цветового восприятия видеокамеры и значения эталонных цветов, и отклонение от них.

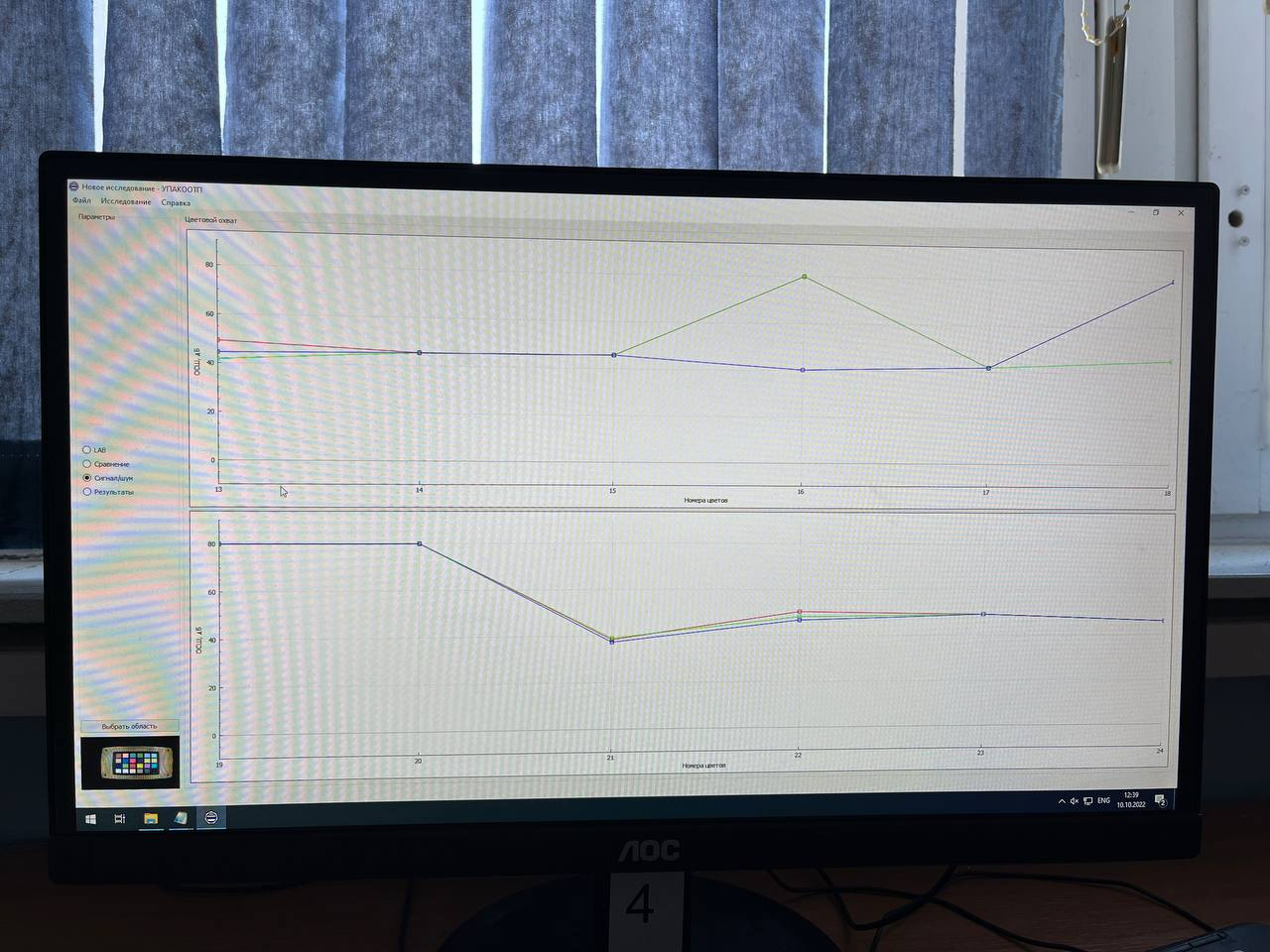

Рисунок 8. ОСШ для каждого цвета.

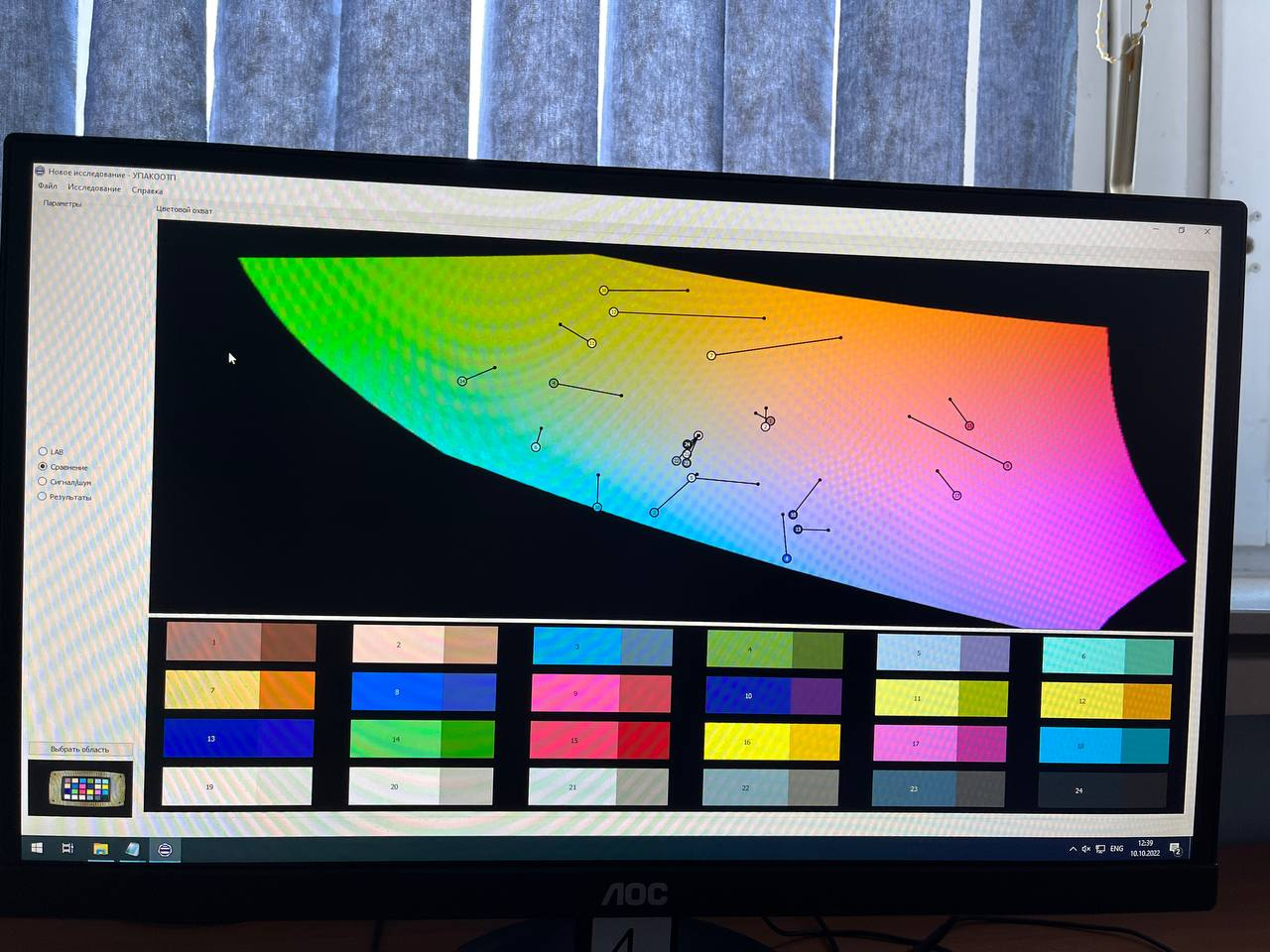

Рисунок 9. Исследования «Цветового охвата».
Лабораторная работа № 73г Измерение геометрических искажений в телевизионных IP камерах
Устанавливаем ИТ вида шахматной доски в лабораторную установку.
Произведем исследование геометрических изображений.
Рисунок 10. Измерение «Без увеличения», захват изображения.

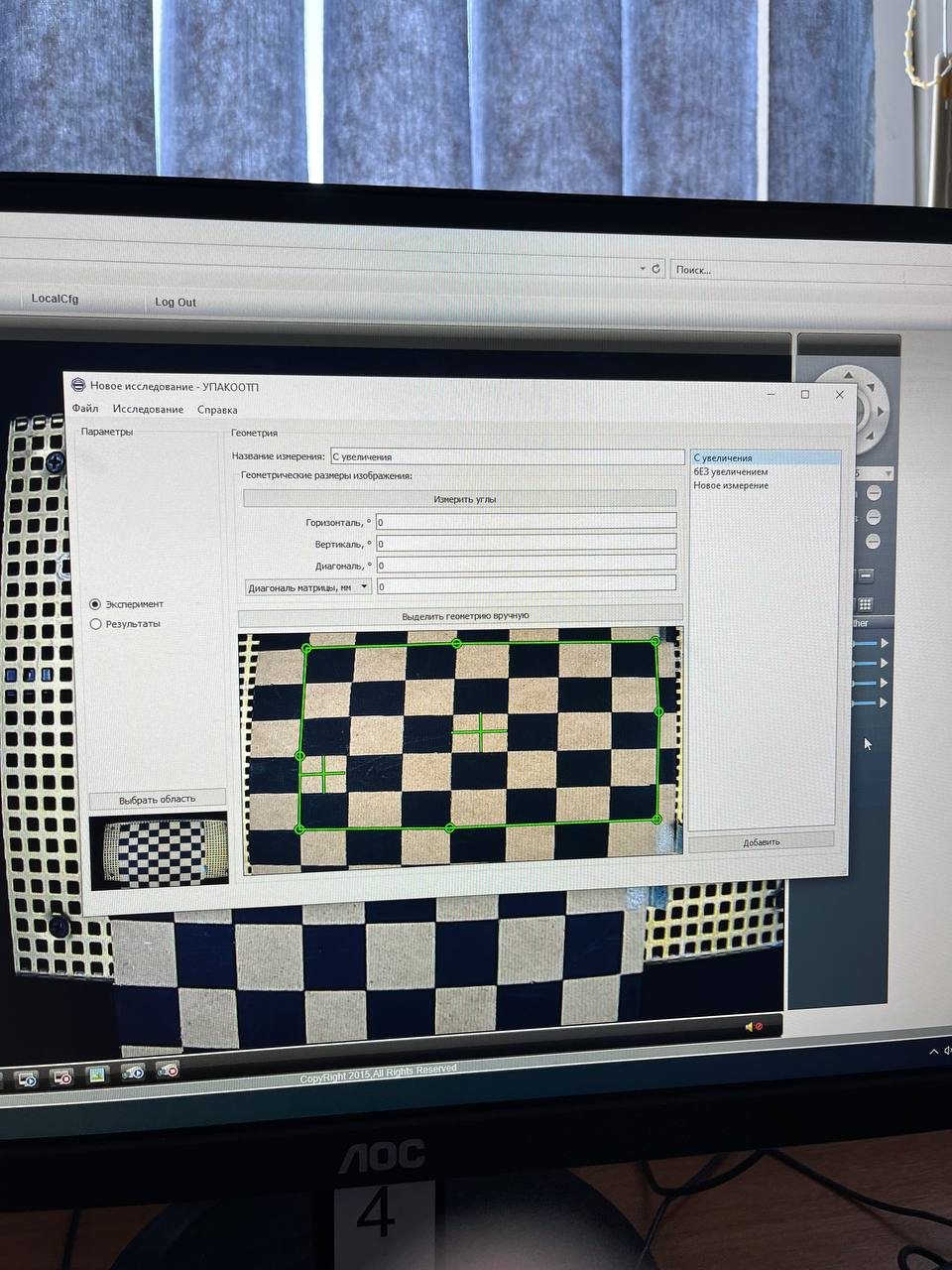

Рисунок 10. Измерение «С увеличением», захват изображения.

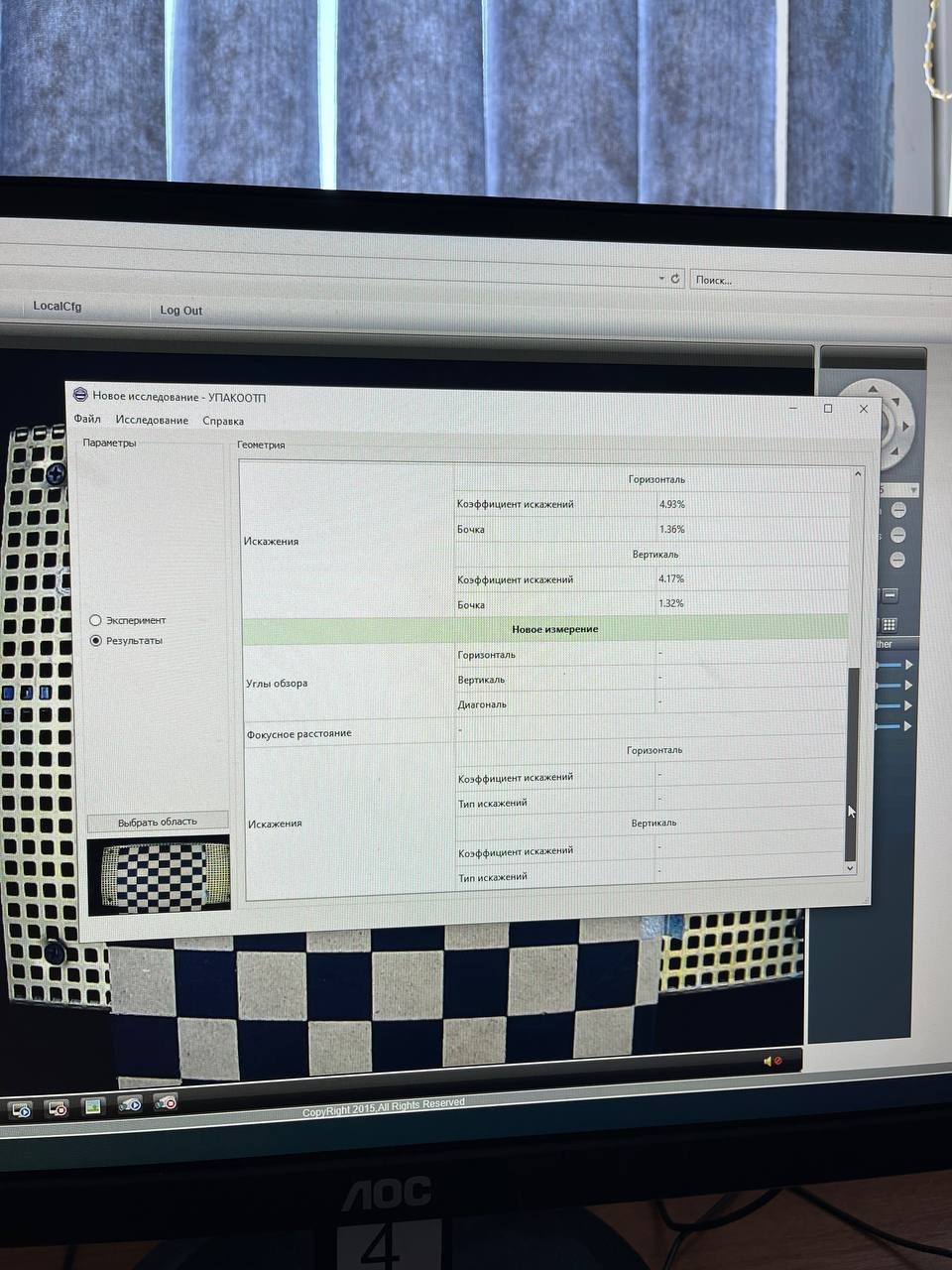

Рисунок 10. Результаты исследования.

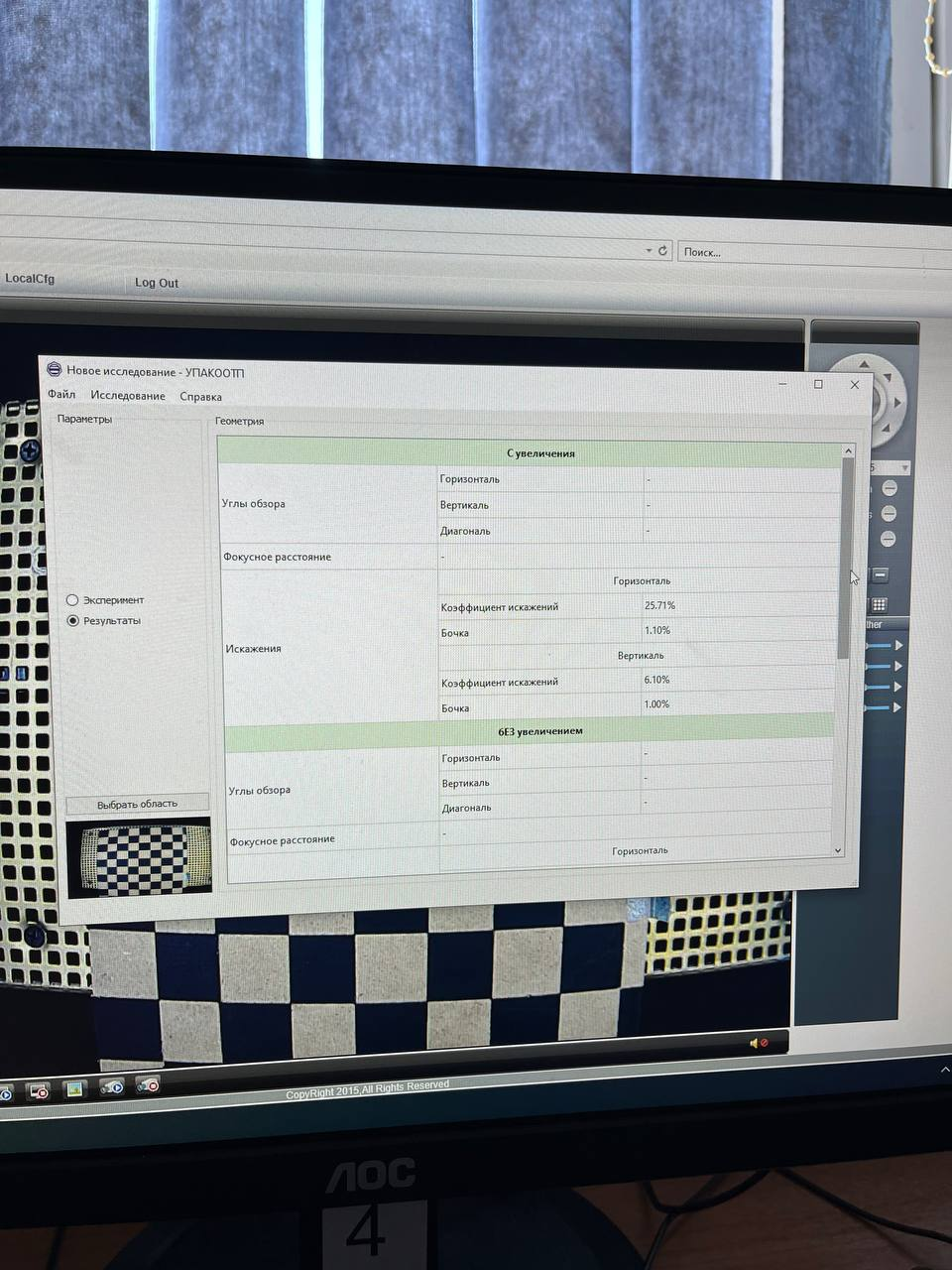

Рисунок 11. Результаты исследования.
