laba_68

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

(МТУСИ)

Кафедра ТиЗВ (Телевидение и звуковое вещание)

Лабораторная работа № 68

«Аналого-цифровое преобразование телевизионного сигнала»

Выполнил студент: Епифанов Г. Ю

Группа: БРА2101

Приняли:

Власюк И. В.

Москва 2024 г

Цель работы:

Изучить процессы дискретизации и квантования изображения, а также влияние вносимых ими искажений в телевизионный сигнал.

Ход работы:

Рисунок 1. Схема аналогово-цифрового преобразования ТВ-сигнала

1. Снятие зависимости горизонтальной четкости от частоты дискретизации:

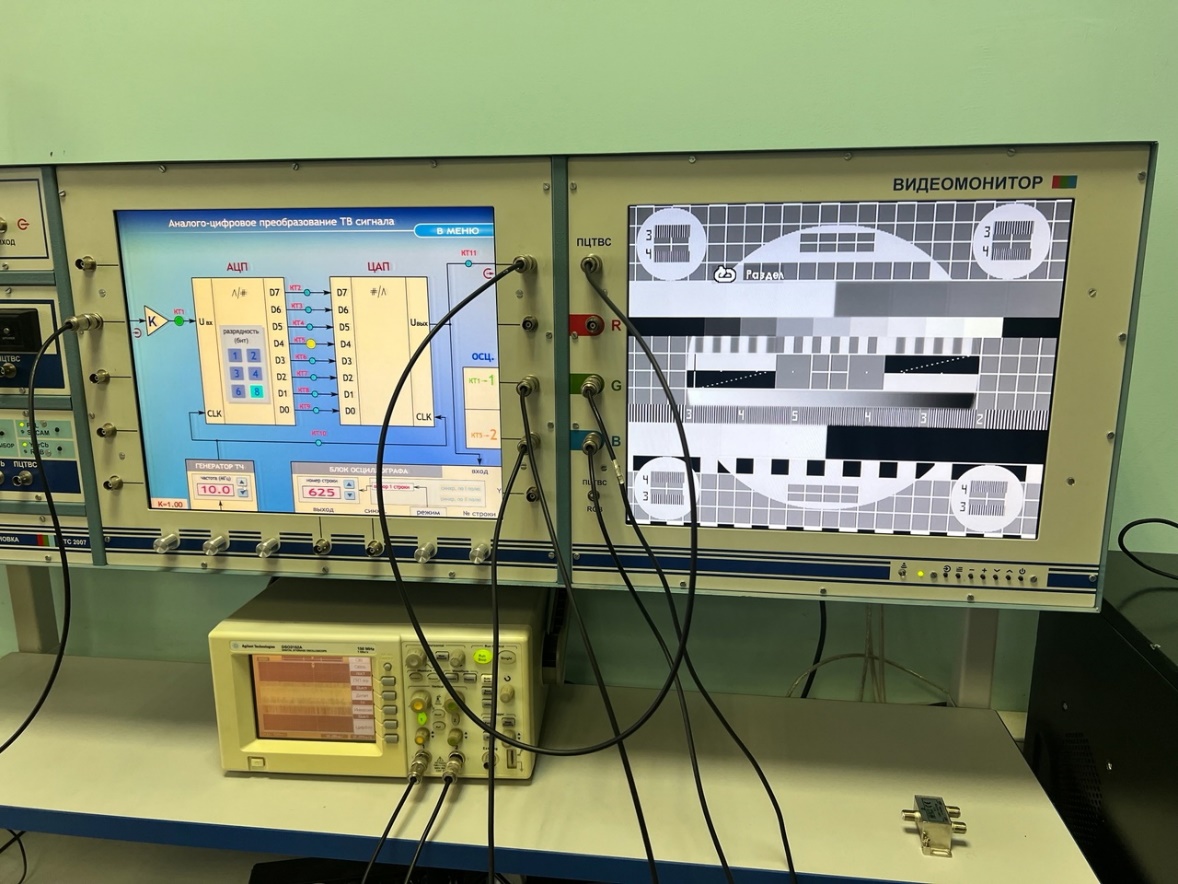

10МГц:

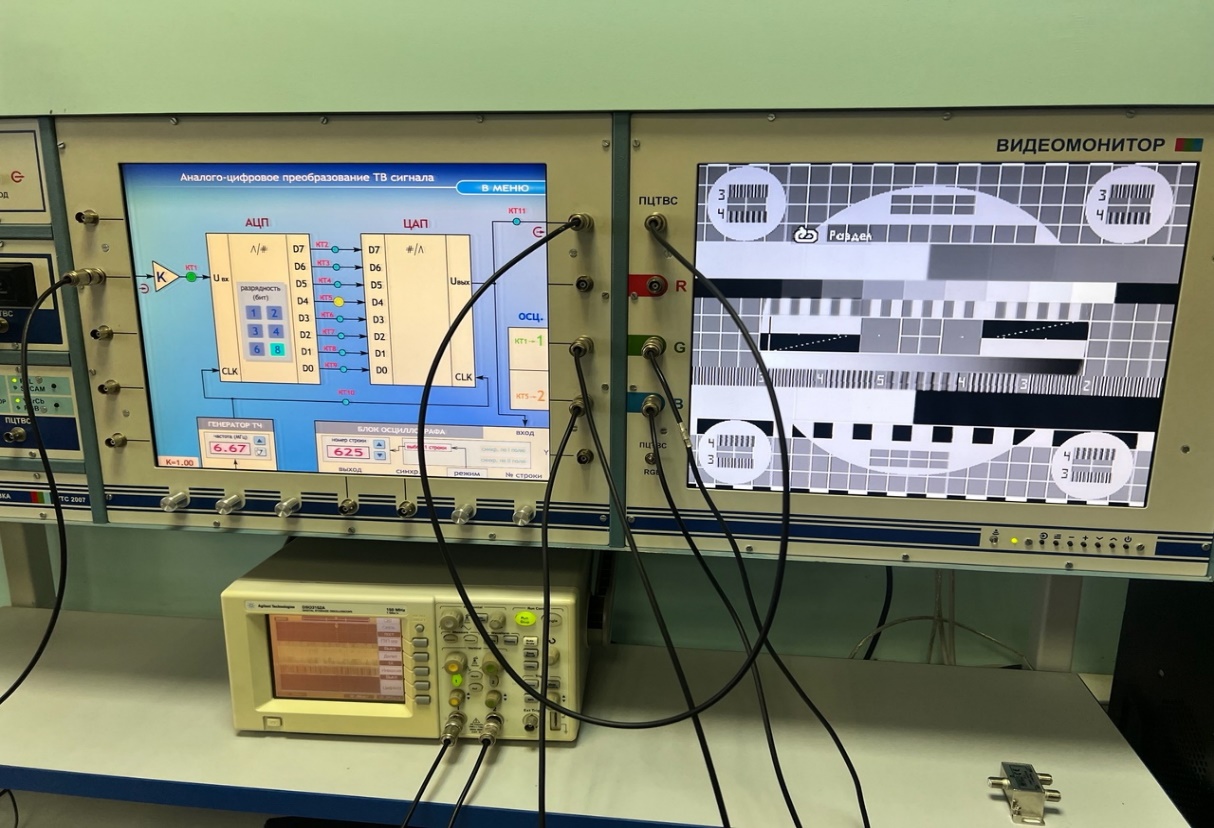

6.67 МГц:

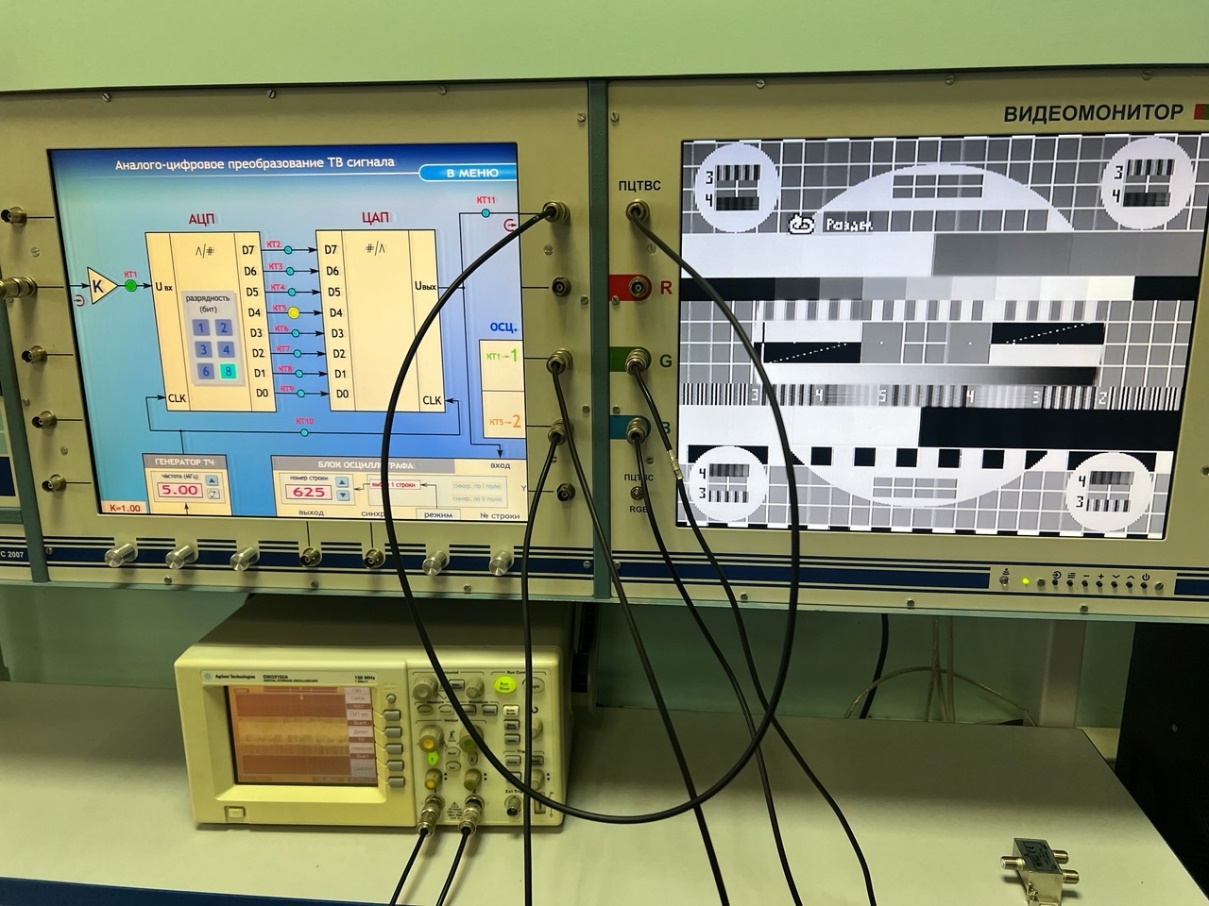

5МГц:

3.3 МГц:

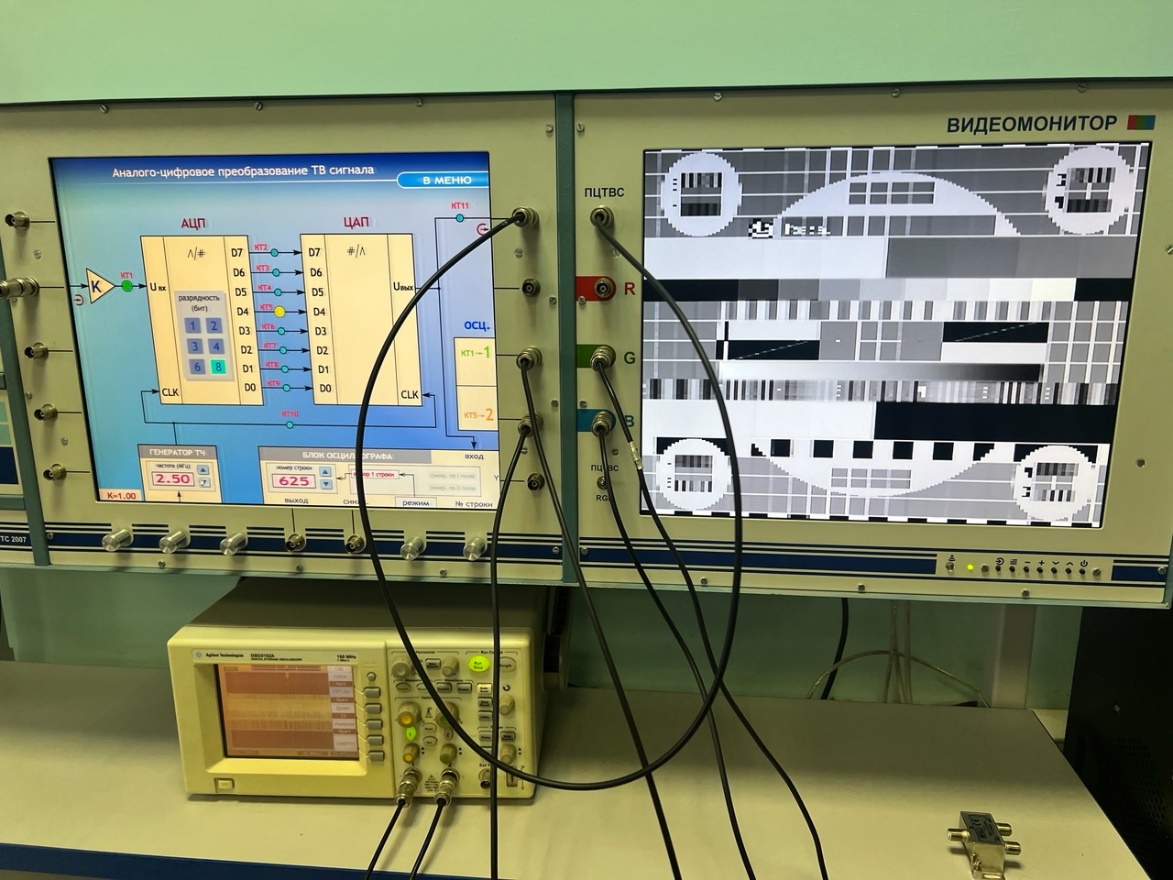

2.5МГц:

2. Кодовые комбинации всех градаций яркости:

КТ6 = 11011010

КТ7 = 01110111

КТ8 = 01000000

КТ9 = 10000000

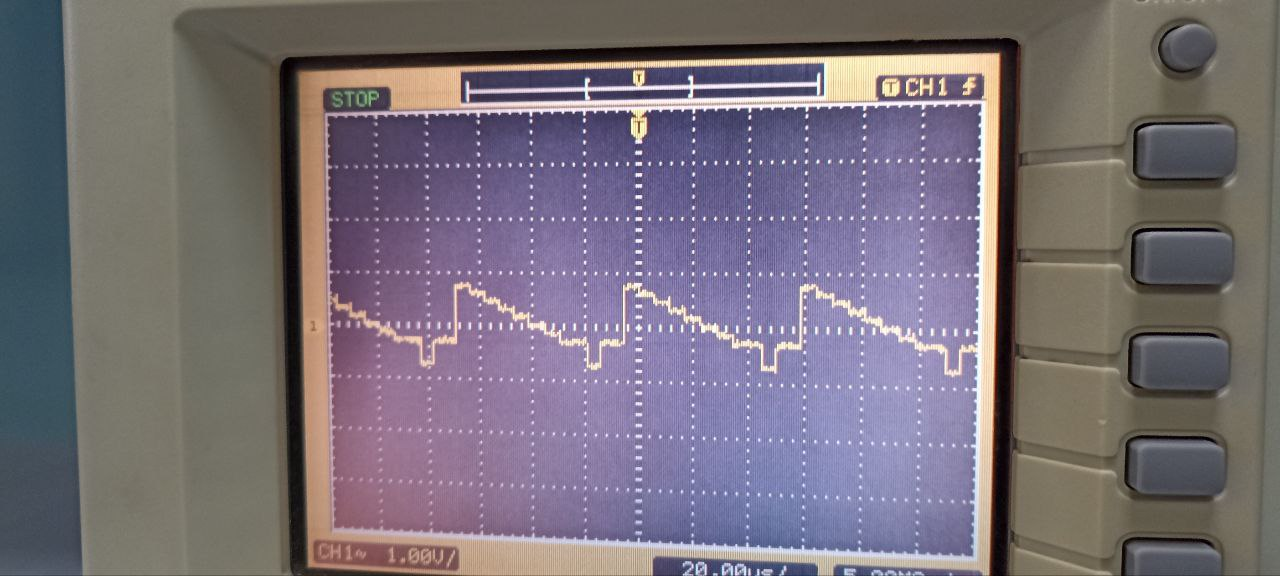

Рисунок 2. Осциллограмма строки

КТ2 = 00000000

КТ3 = 11111101

КТ4 = 00101010

КТ5 = 01101110

3. Уменьшая число разрядов АЦП, контролировать осциллограммы на выходе макета в КТ11:

Для разрядности = 8:

Рисунок 3. Осциллограмма

Для разрядности =1:

Рисунок 4. Осциллограмма

4. Оценка перегрузочной способности АЦП:

Ограничение происходит по уровню 1.28 В

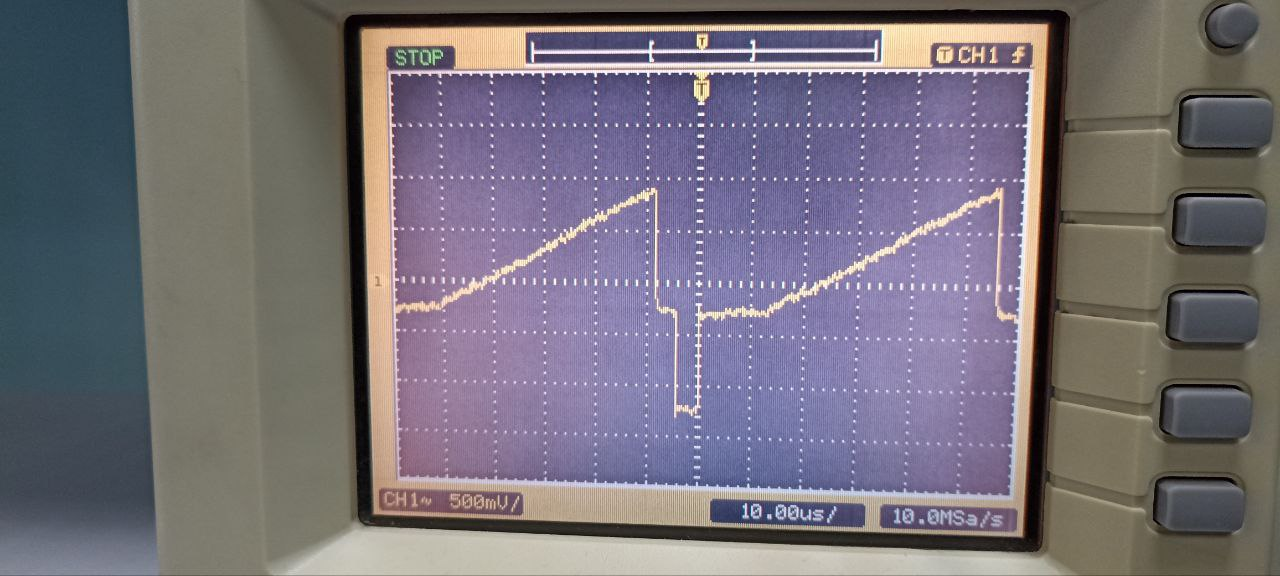

Рисунок 5. Осциллограмма строки при максимальном коэффициенте усиления

Вывод:

В данной лабораторной работе изучили процессы дискретизации и квантования изображения, а также влияние вносимых ими искажений в телевизионный сигнал.
