МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра ЭПУ
отчет
по лабораторной работе №7
по дисциплине «Цифровая схемотехника»
Тема: ИССЛЕДОВАНИЕ СХЕМ ЦАП И АЦП
Студент гр. |
|
|
Преподаватель |
|
|
Санкт-Петербург
2024
Цели работы – исследовать цифро-аналоговый преобразователь (ЦАП) на основе резисторной матрицы R-2R, собрать и исследовать схему аналого-цифрового преобразователя (АЦП), использующего такой ЦАП в своем составе. Схема АЦП работает под управлением регистра последовательных приближений, собираемого на кольцевом счетчике, группе JK-триггеров и регистре хранения результатов преобразований.
В качестве источника данных для исследования ЦАП используется группа переключателей. Вкачестве оцифровываемого сигнала–напряжение с переменного резистора. Разрядность ЦАП и АЦП–4 бита.

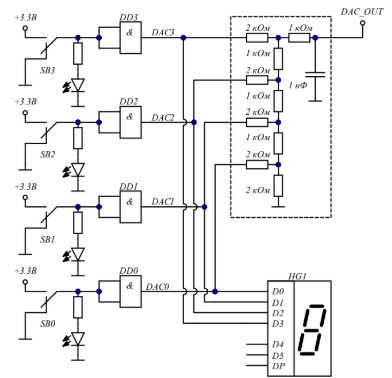

Рис.1 Исследованная схема4-разрядного ЦАП на резисторной матрице R-2R
В результате исследования ЦАП с матрицей R-2Rбыла получена экспериментальная зависимость напряжения в цепи DAC_OUT от входного числа DAC[3..0]. Сравнение данной и теоретически рассчитанной зависимости приведено в табл.1 и на рис.2.
Пример расчёта:
DAC[3..0] |
Эксп UDAC, B |
Теор UDAC, B |
Абслоютная погрешность |
0000 |
0 |
0,00 |
0,00 |
0001 |
1,6 |
0,31 |
1,29 |
0010 |
0,8 |
0,63 |
0,18 |
0011 |
0,92 |
0,94 |
0,02 |
0100 |
2,4 |
1,25 |
1,15 |
0101 |
2 |
1,56 |
0,44 |
0110 |
1,2 |
1,88 |
0,68 |
0111 |
2,8 |
2,19 |
0,61 |
1000 |
0,2 |
2,50 |
2,30 |
1001 |
1,84 |
2,81 |
0,97 |
1010 |
1 |
3,13 |
2,13 |
1011 |
2,62 |
3,44 |
0,82 |
1100 |
0,6 |
3,75 |
3,15 |
1101 |
2,22 |
4,06 |
1,84 |
1110 |
1,42 |
4,38 |
2,96 |
1111 |
3,04 |
4,69 |
1,65 |
Таблица 1 – Экспериментальная и теоретическая зависимости выходного напряжения

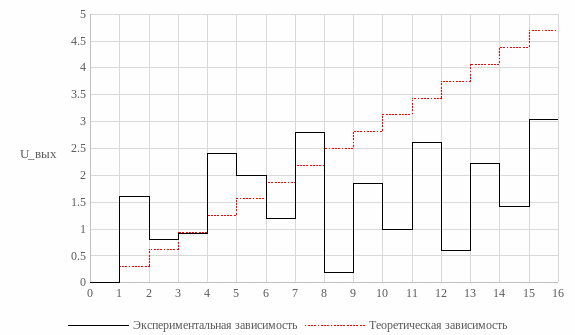

Рисунок 2 – График экспериментальной и теоретической зависимостей выходного напряжения от генерируемого сигнала
Как видно, теоретически рассчитанная зависимость существенно не совпадает с экспериментальной. Расхождения объясняются тем, что возможно была спутана очерёдность числе B[3..0] при снятии. Наблюдается зависимость, при которой младший бит вносит самый значимый вклад, а самый старший — наоборот, минимальный. На глаз эта тенденция совпадает с тем, как были рассчитаны теоретические значения.
Интегральная
нелинейность ЦАП составляет:

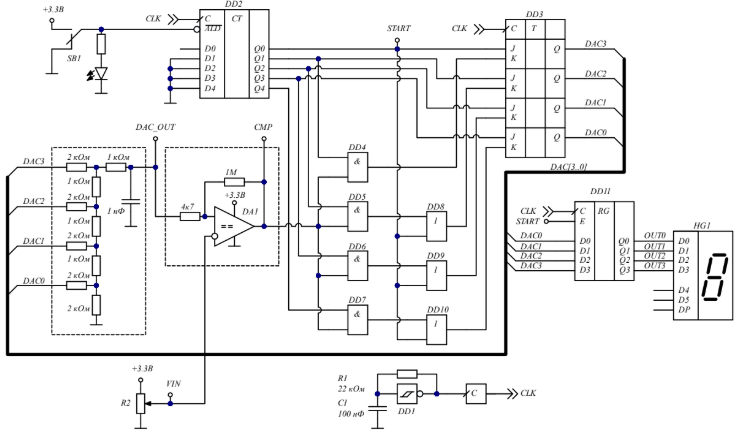

Рис.3 Исследованная схема 4-разрядного АЦП последовательных приближений
В результате исследования АЦП последовательных приближений была получена экспериментальная зависимость результата преобразования OUT[3..0]от входного напряжения. Сравнение данной зависимости с теоретически рассчитанной приведено в табл. 2 и на рис.4.
Размер ступеньки для теоретической зависимости рассчитывается следующим образом:
Таблица 2 – Зависимость результата преобразования от входного наёпряжения
OUT[3..0] |
U вх эксп, В |
U вх теор, В |
0000 |
0,08 |
0 |
0001 |
0,32 |
0,23 |
0010 |
0,50 |
0,46 |
0011 |
0,72 |
0,69 |
0100 |
0,96 |
0,92 |
0101 |
1,20 |
1,15 |
0110 |
1,36 |
1,38 |
0111 |
1,54 |
1,61 |
1000 |
1,74 |
1,84 |
1001 |
1,94 |
2,07 |
1010 |
2,10 |
2,3 |
1011 |
2,34 |
2,53 |
1100 |
2,50 |
2,76 |
1101 |
2,70 |
2,99 |
1110 |
2,90 |
3,22 |
1111 |
3,10 |
3,22 |
Рисунок 4 – График экспериментальной и теоретической зависимостей выходного напряжения от генерируемого сигнала

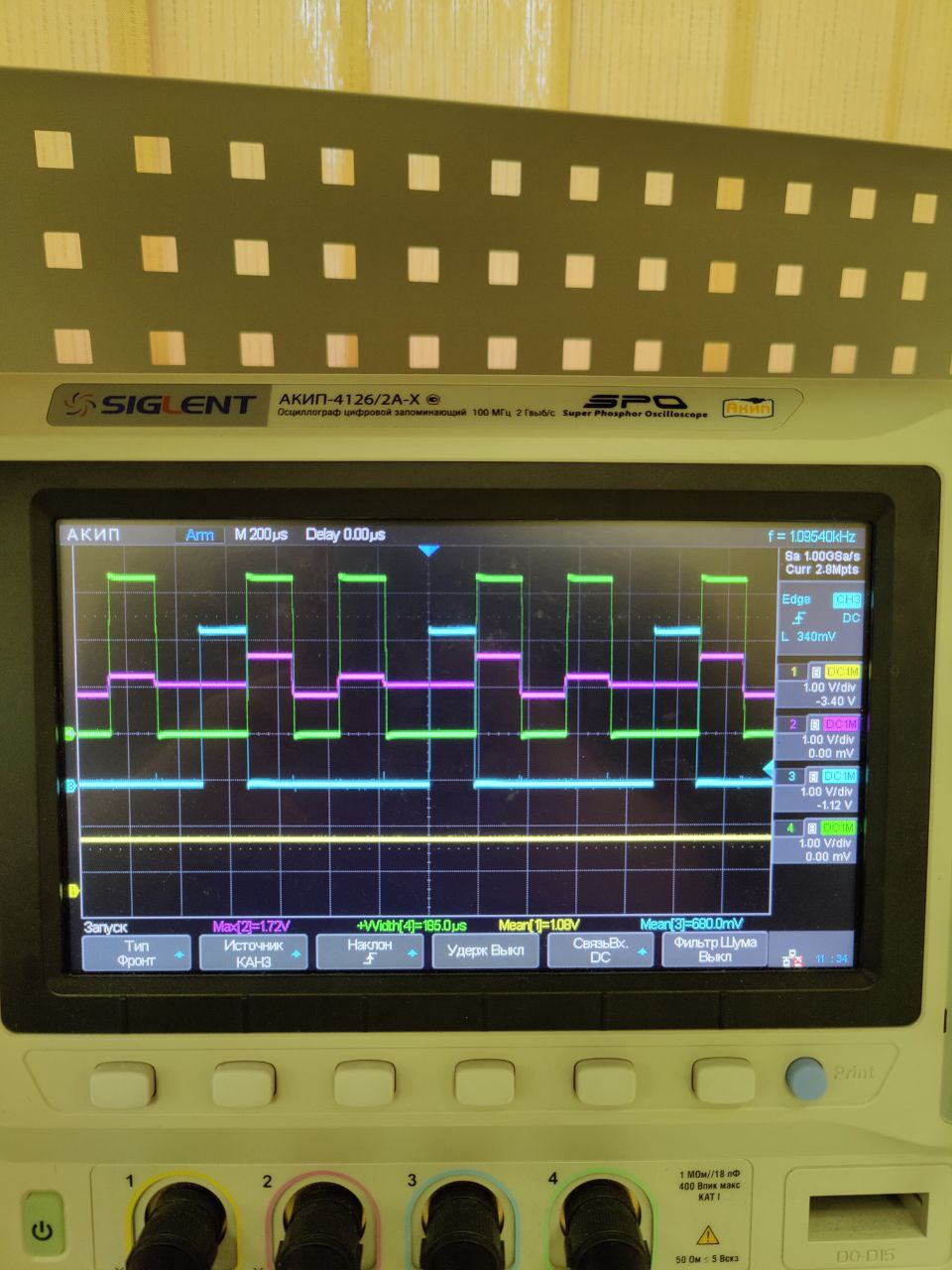

Рисунок 5 – Процесс подбора напряжения на выходе ЦАПс тем, чтобы оно оказалось близко к входному
Для исследования процесса подбора выходного напряжения ЦАП под управлением РПП на потенциометре было установлено такое напряжение, чтобы показания схемы составили OUT[3..0] =0101 (номер варианта–5). При этом входное напряжение UVIN составило 1,12 В, что соответствует ожидаемому.
ВЫВОД: В ходе выполнения лабораторной работы были исследованы цифро-аналоговый преобразователь (ЦАП) на основе резисторной матрицы R-2R и аналого-цифровой преобразователь (АЦП), использующий такой ЦАП в своем составе. Были построены экспериментальная и теоретическая зависимости выходного напряжения. Как видно из графика рис.2, теоретические и экспериментальные данные имеют расхождение, что связано с нарушенным порядком снятия зависимости. В экспериментальных данных заметно, что наибольшее изменение амплитуды происходит с переключением младшего бита, а наименьшее — с переключением старшего.
Так же был построен график экспериментальной и теоретической зависимостей выходного напряжения от генерируемого сигнала АЦП. Здесь расхождений не наблюдается, теория совпадает с экспериментом.
