МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

отчет

по лабораторной работе № 7

по дисциплине «Конструкторско-технологические основы полупроводниковых приборов и интегральных микросхем»

Тема: «Учёт влияния технологических разбросов параметров радиокомпонентов на параметры моделируемого устройства»

Студенты гр. 1205

Атуев И.З.

Дюкарев Д.А.

Новицкий А.Н.

Преподаватель

Садовая И.М

Санкт-Петербург

2024

Цель работы: учёт влияния технологических разбросов параметров радиокомпонентов на параметры моделируемого устройства.

ОБРАБОТКА РЕЗУЛЬТАТОВ

1. Метод Монте-Карло

Соберем схему:

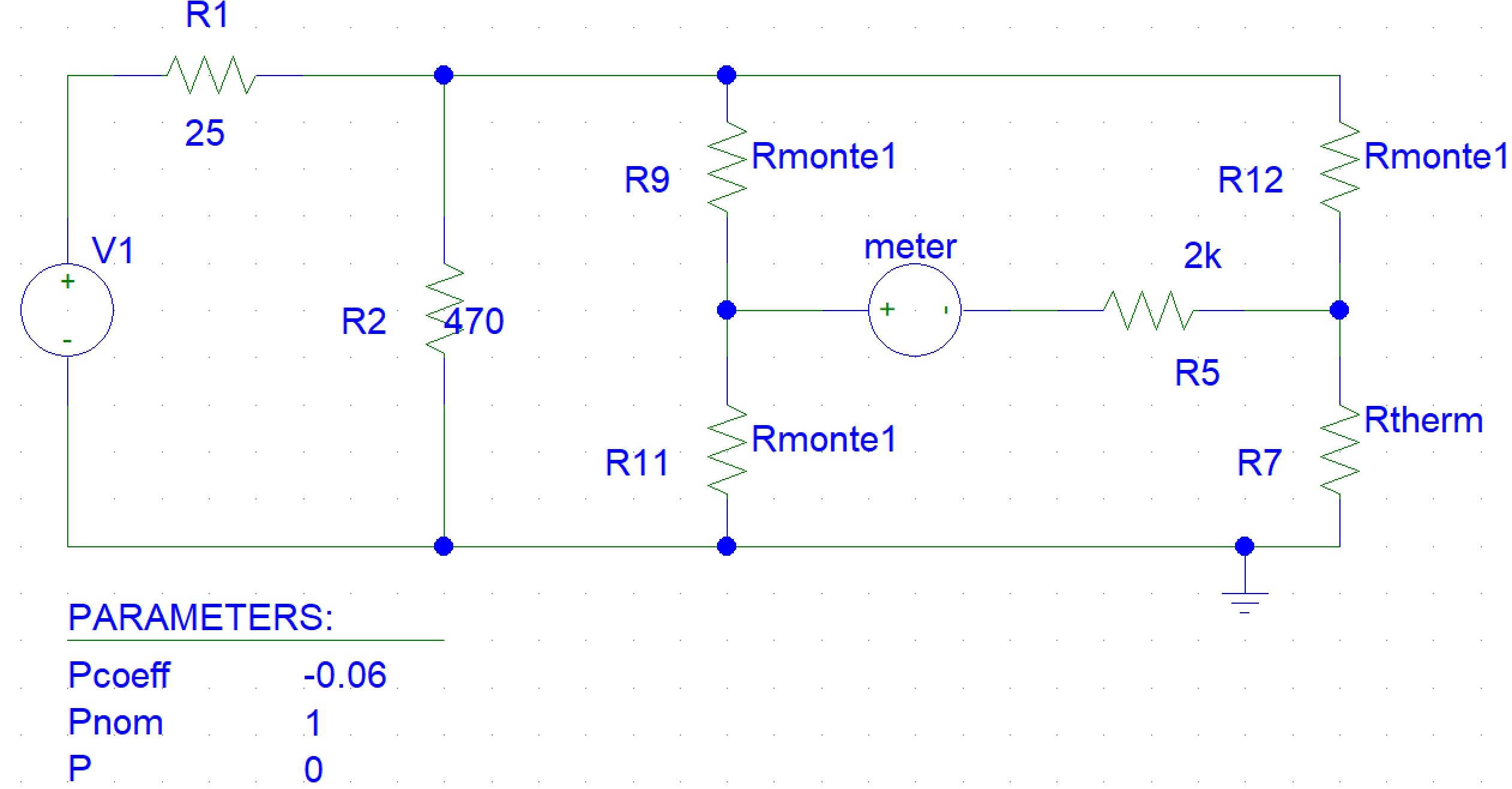

Р исунок 1 — схема датчика давления.

Запустим анализ Монте-Карло

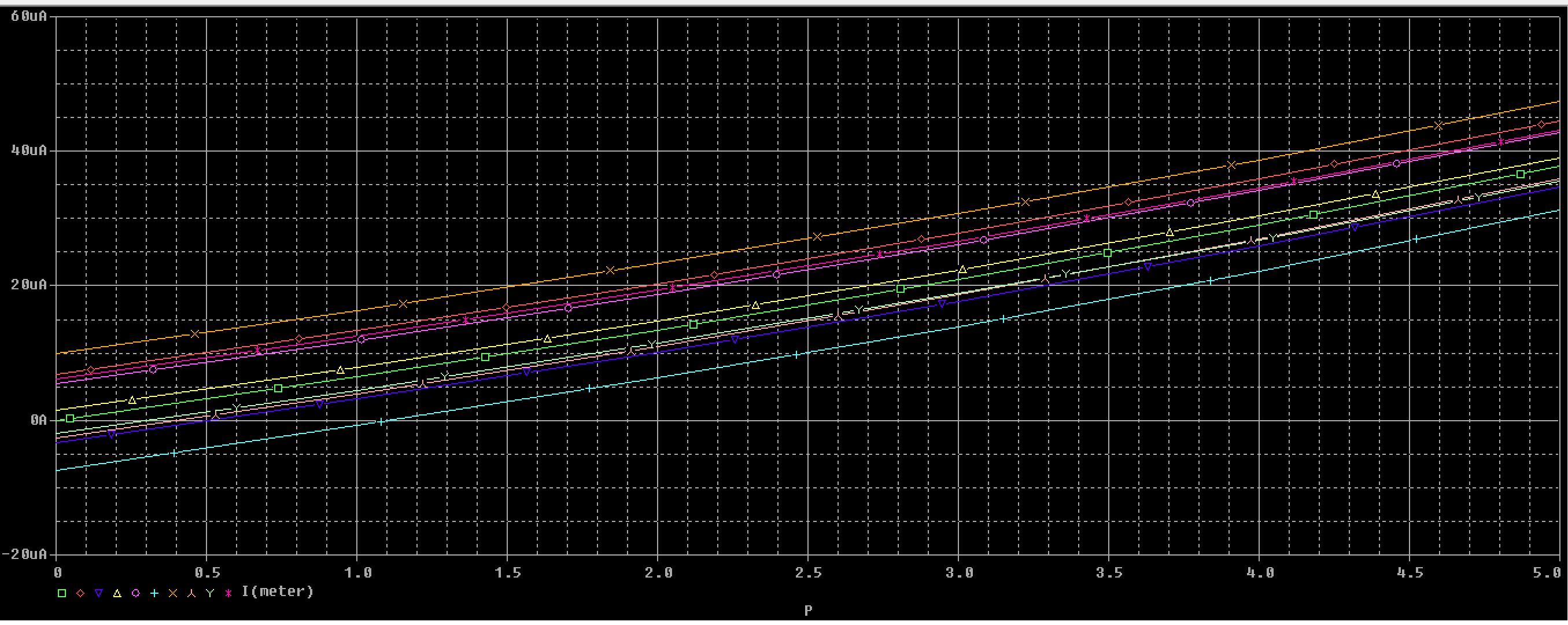

Р исунок 2 — анализ методом Монте-Карло (зависимость Imeter(P)).

2. Построение гистограмм по результатам Монте-Карло

Соберем схему активного фильтра Чебышева четвертого порядка

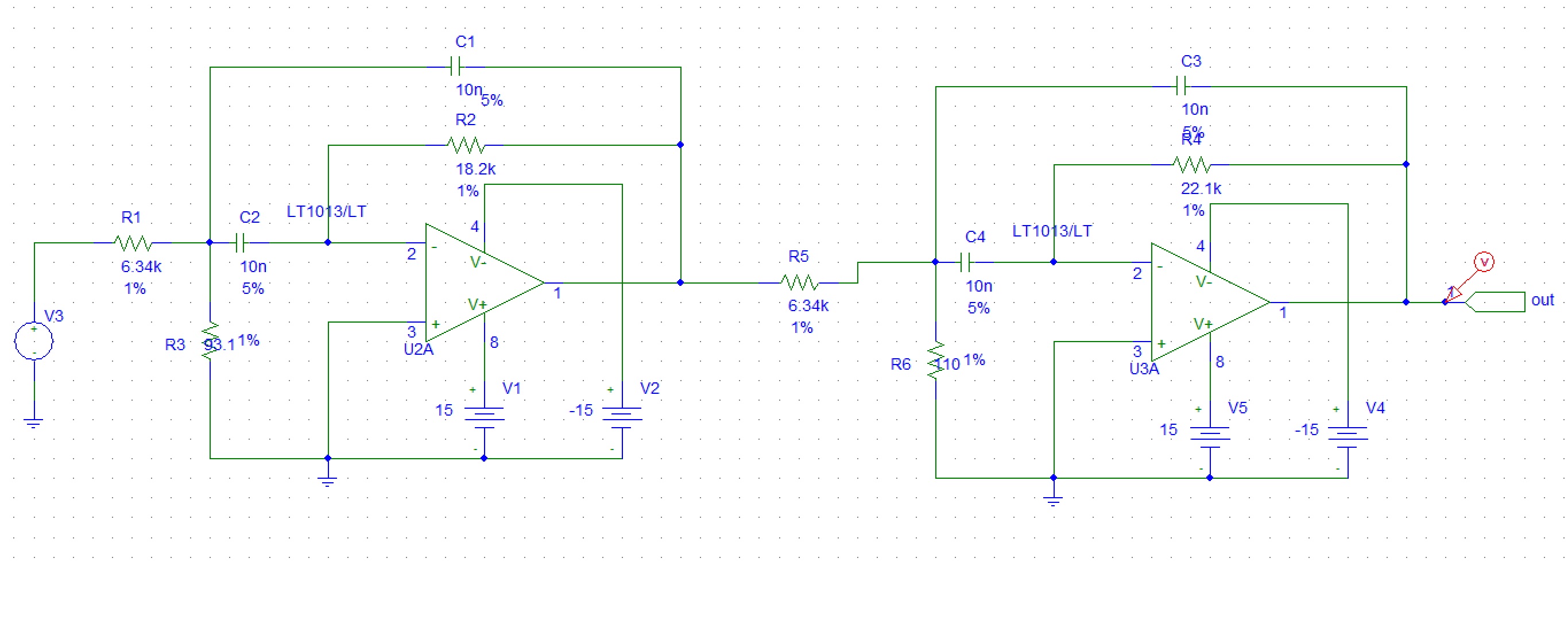

Р исунок 3 — фильтр Чебышева четвертого порядка

Проведя анализ Монте-Карло, построим гистограмму

Р исунок 4 — гистограмма для полосы пропускания при неравномерности 1 dB.

3. Расчёт чувствительности и наихудшего случая

Построим схему дифференциального усилителя:

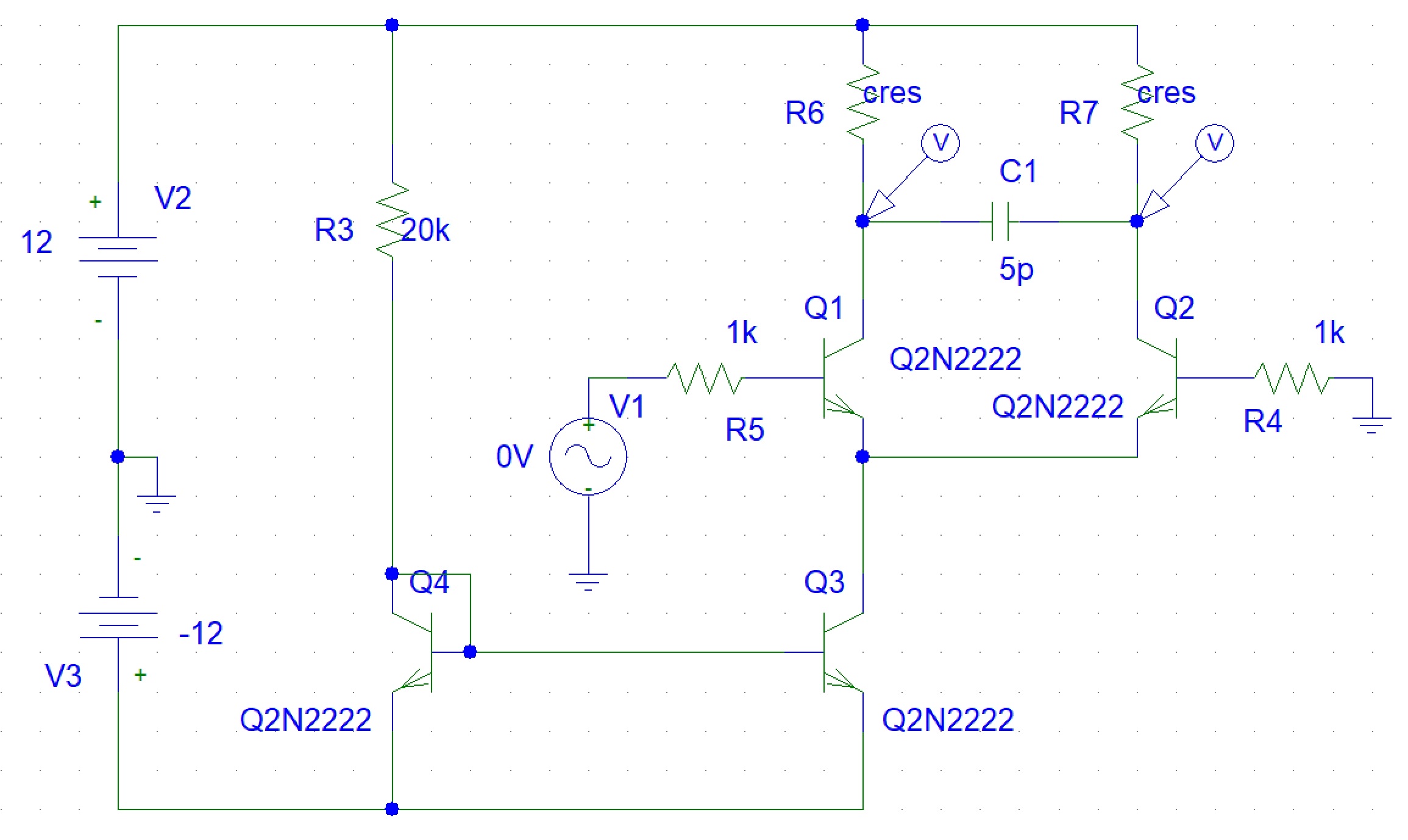

Р исунок 5 — схема дифференциального усилителя

Проведя анализ worst-case/sensitivity:

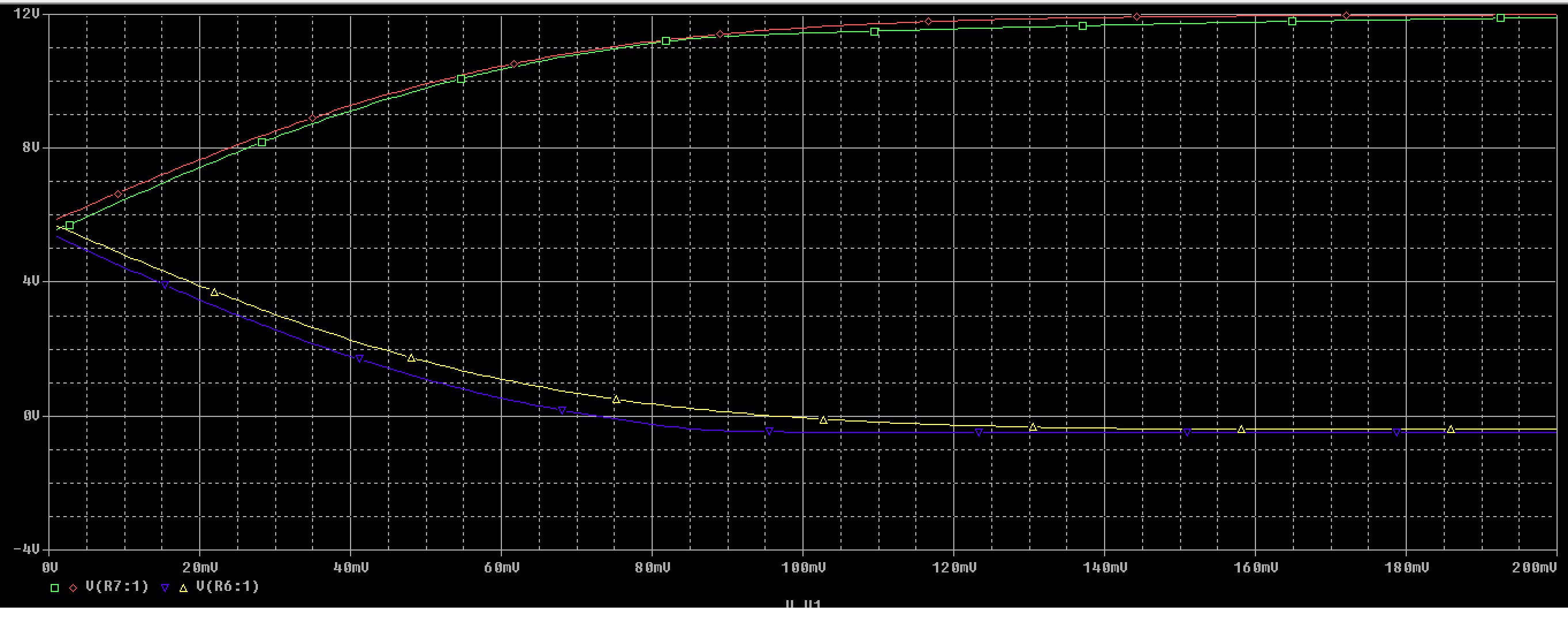

Р исунок 6 — графический результат анализа

4. Графический анализ результатов моделирования

Оценим устойчивость дифференциального усилителя, находящегося в папке Orcad/Pspice/Capture_Samples/anasim/example

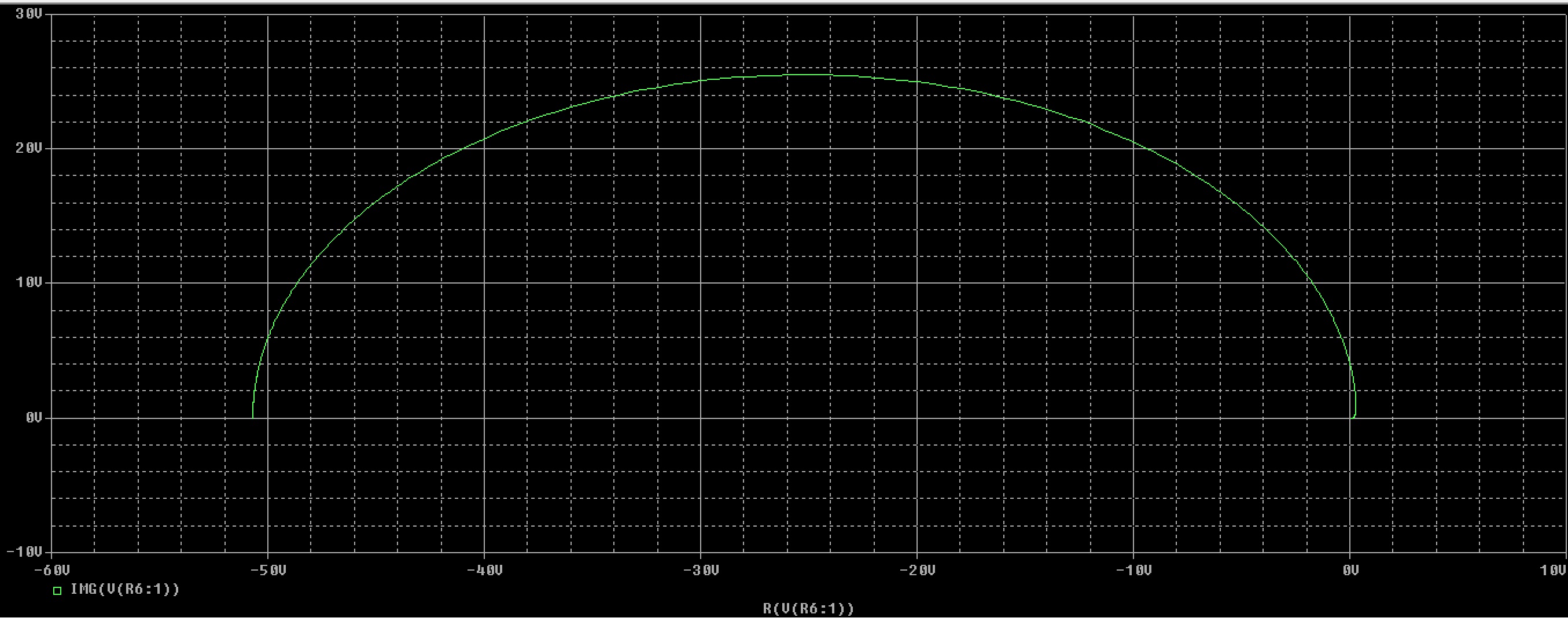

Р исунок 7 — результаты моделирования диаграммы Найквиста для диапазона частот от 1 Гц до 10 ГГц

Рисунок 8 - схема фильтра на реальном операционном усилителе

Вычислим среднее геометрическое двух параметров для режима моделирования Transient

Р исунок 9 — новый шаблон окна графика

Вывод: в ходе выполнения лабораторной работы был исследован метод Монте-Карло, с помощью которого учтены влияния технологических разбросов параметров радиокомпонентов на параметры моделируемого устройства.
