МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

КАФЕДРА МНЭ

ОТЧЕТ по лабораторной работе № 5

по дисциплине «Конструкторско-технологические основы полупроводниковых приборов и интегральных микросхем»

Тема: «Схемы с трансформатором. AC Sweep анализ фильтра на идеальном и реальном операционном усилителе»





Атуев И.З.





Дюкарев Д.А.

Студенты гр. 1205



Новицкий А.Н.

Преподаватель



Садовая И.М









Санкт-Петербург

2024

Цель работы: ознакомление с видами анализа SPICE-моделирования; расчет схем с помощью программы схемотехнического анализа SPICE.

ОБРАБОТКА РЕЗУЛЬТАТОВ

1. Схема с трансформатором Соберем схему:

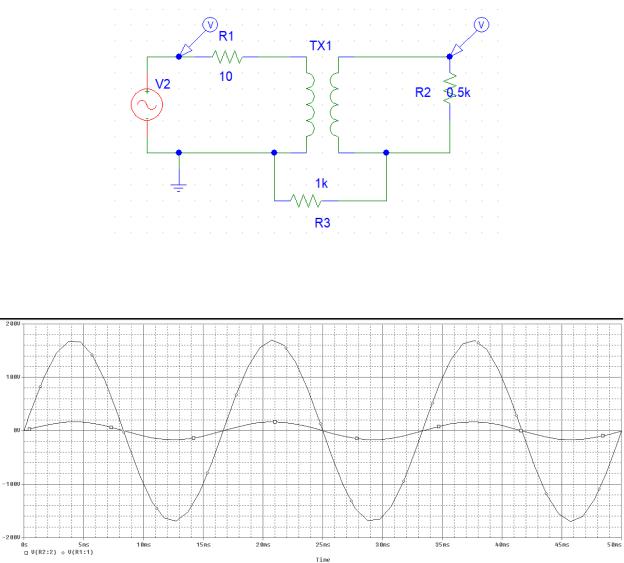

Рисунок 1 — схема с трансформатором.

По результатам анализа переходных процессов (Transient), получим графики V(IN), V(OUT):

Рисунок 2 — графики V(IN) (U(R1)) и V(OUT) (U(R2)).

2. Трансформатор с выводом от средней точки

Построим схему моделирующую трансформатор с выводом от средней точки:

1

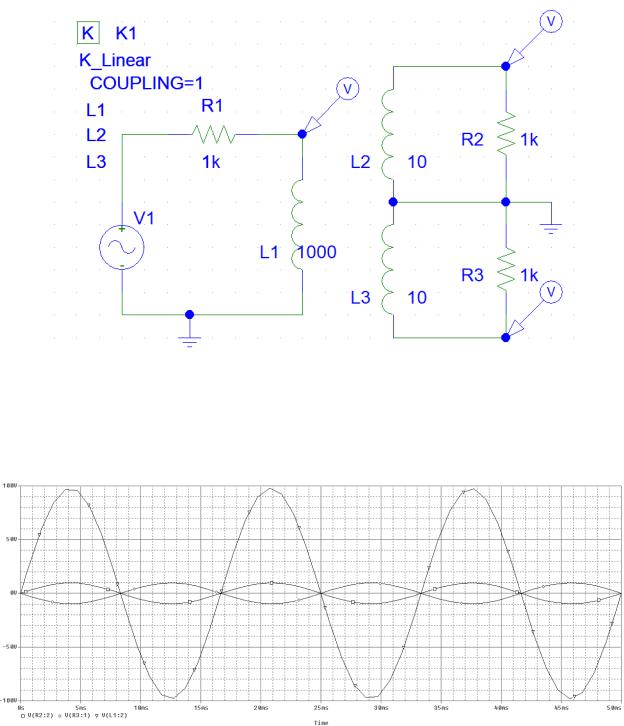

Рисунок 3 — схема моделирующая трансформатор с выводом от средней точки

Проведем анализ переходных процессов. Получим графики V(V01), V(V02), входного напряжения.

Рисунок 4 — графики V(V01) (U(R2)), V(V02) (U(R3)), входного напряжения (U(L1)).

Из графика видно, что максимальное выходное напряжение равно 10 В. 3. AC Sweep анализ фильтра на идеальном операционном усилителе Построим схему фильтра на идеальном операционном усилителе:

2

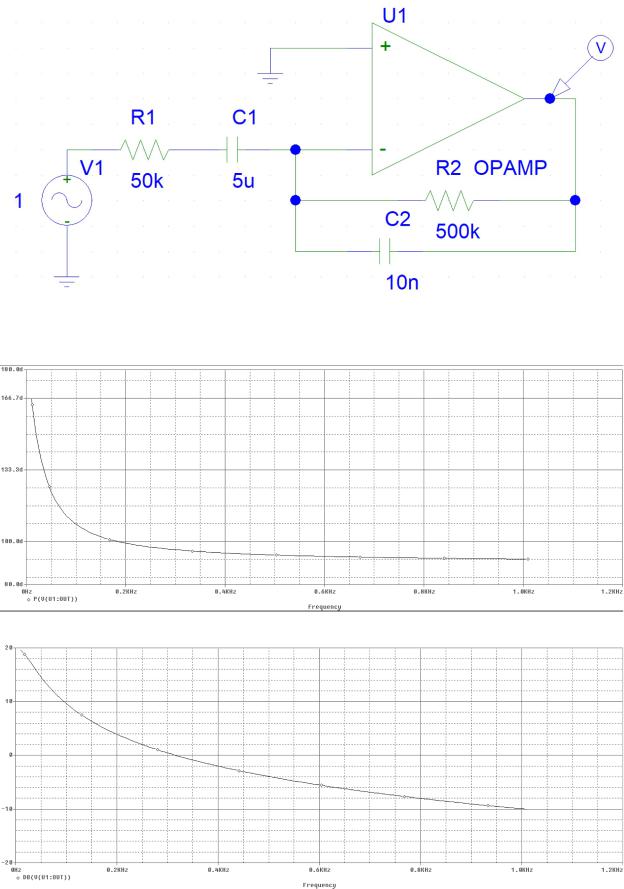

Рисунок 5 — схема фильтра на идеальном операционном усилителе

Проведя анализ AC Sweep, получим графики P(V(OUT)), DB(V(OUT)):

Рисунок 6 — график зависимости P(V(OUT)) от частоты

Рисунок 7 — график зависимости DB(V(OUT)) от частоты 3

Построим теперь схему для реального операционного усилителя:

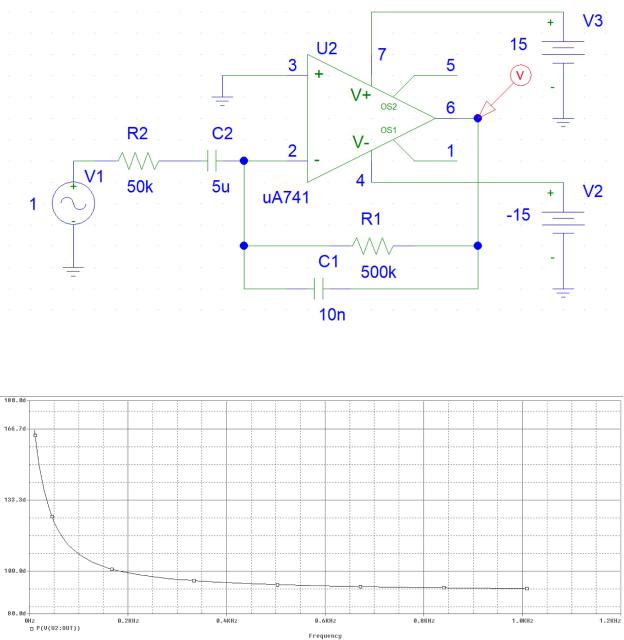

Рисунок 8 - схема фильтра на реальном операционном усилителе

Проведя его анализ получим:

Рисунок 9 — график зависимости P(V(OUT)) от частоты

4

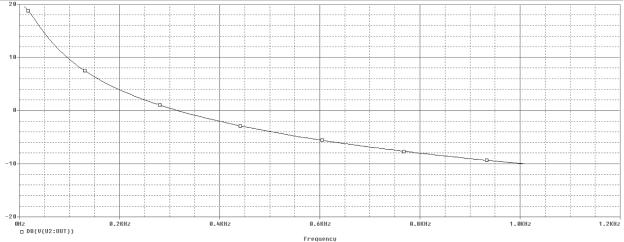

Рисунок 10 — график зависимости DB(V(OUT)) от частоты

Вывод: в ходе выполнения лабораторной работы были исследованы схема с трансформатором, трансформатор с выводом от средней точки и фильтры на идеальном и реальном операционных усилителях. Для трансформаторов полученный результат соответствует теории. Для фильтров можно отметить, что полученные при анализе графики для идеального и реального ОУ достаточно схожи, что говорит о достаточной точности схемы на идеальном ОУ.
