Федеральное государственное образовательное бюджетное учреждение

высшего профессионального образования

«Санкт-Петербургский государственный университет телекоммуникаций

им. проф. М.А. Бонч-Бруевича»

Отчет по лабораторной работе №4

По дисциплине «Микропроцессорные устройства».

Исследование четырехразрядного сумматора

Выполнил студент

Группы РТ-11

Санкт-Петербург

2023

Цель работы:

Изучение функционирования комбинационного цифрового устройства, позволяющего получить арифметическую сумму двух 4-разрядных двоичных чисел. Макетирование блока сумматора АЛУ на базе FPGA CycloneV.

Краткие сведения об исследуемых устройствах.

В настоящей работе изучаются принципы построения и функционирования сумматора. Так как представление результата будет на семисегментном индикаторе, то в процессе работы будет рассмотрен кодопреобразователь, позволяющий получить из 4-разрядного двоичного кода, содержащегося в регистре результата, 7-разрядный двоичный код его отображения на индикаторах.

Известно, что сумматор – комбинационное цифровое устройство, предназначенное для получения арифметической суммы двух чисел, представленных в двоичном коде. Из правила сложения чисел, представляемых в позиционных системах счисления следует, что многоразрядный сумматор всегда будет состоять из одноразрядных блоков, которые будут получать сведения о разрядных значениях слагаемых и наличии (или отсутствии) переноса из предыдущего разряда. На выходах таких блоков будет получаться значение разрядной суммы в пределах основания позиционной системы и значение образовавшегося переноса в следующий разряд.

Связь между блоками всегда производится через выводы переноса, но не напрямую, а с использованием цепи быстрого переноса для минимизации задержек.

Теперь рассмотрим моделирование схемы кодопреобразователя, позволяющего выводить формируемое на 4-разрядной шине 2-ное число на семисегментный индикатор. Число при этом представляется в 16-ном кодировании. При формировании кода следует учесть, что сегменты индикатора загораются при подаче на них уровня «0». Сегменты поименуем буквами латинского алфавита a,b,c,d,e,f,g. Соответственно, a – младший разряд кода, g – старший разряд кода.

Тогда «0» нужно записать кодом «1000000»;

«1» - кодом «1111001»; «2» - кодом «0100100» и так далее.

Постановка задачи:

Устройство должно содержать блок 4-разрядного сумматора, блок 5-разрядного регистра результата, старший разряд которого копируется в триггер переноса и блок кодопреобразователя, позволяющего получить вывод числа на сегментный индикатор.

Структура программы рассмотрена на упражнении, предшествующем лабораторной работе.

Задание на работу в лаборатории.

1. Создать проект под названием summ4. При создании проекта добавить в него файл latch_rgstr из работы, заменив параметр N=4 на N=5 соответственно разрядности применяемого здесь регистра результата.

Сохранить измененный файл а проекте.

2. Открыть новый Verilog файл и записать в него текст кода программы 4.1 для одноразрядного сумматора.

Программа 4.1.

module sum

(input wire a,b,cr,

output wire s,crp);

assign s=(a^b)^cr;

assign crp=(a&b) | ((a^b)&cr);

endmodule

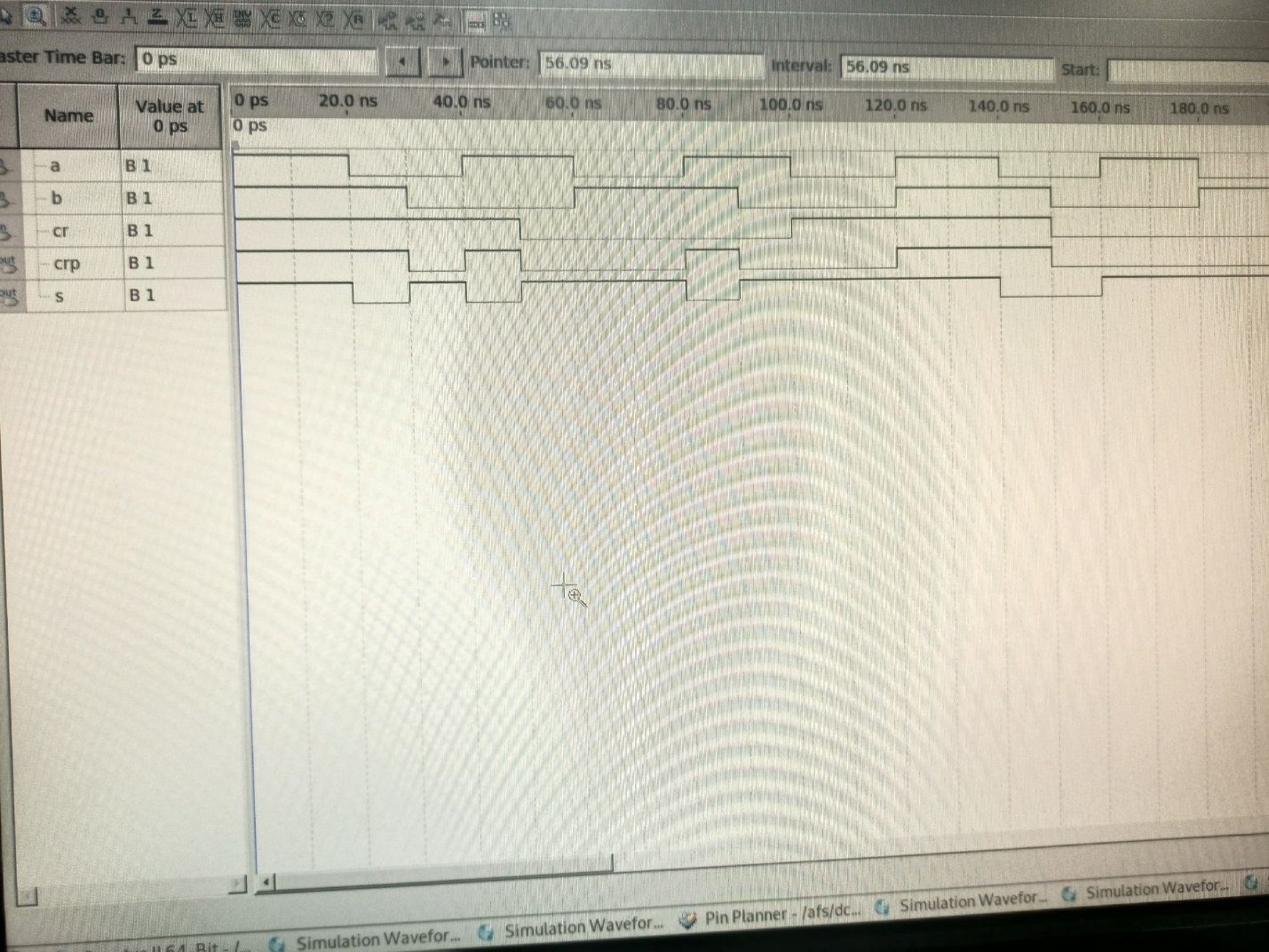

3. Пользуясь «Приложением 2», получить диаграммы при интервалах импульса на входе a – 20нс, на входе b – 30нс, на входе cr – 50нс.

4. Открыть новый Verilog-файл и записать в него Программу 4.2 для 4-разрядного сумматора. Сохранить файл, установить его старшим в иерархии и откомпилировать.

Программа 4.2

module sum_4

(input wire [3:0]a_in,b_in,

input wire cr_in,

output wire [3:0]s_out,

output wire crp_out);

wire [2:0]crp_n;

sum sum0(.a (a_in[0]),.b (b_in[0]),.cr(cr_in),.s(s_out[0]),.crp(crp_n[0]));

sum sum1(.a (a_in[1]),.b (b_in[1]),.cr(crp_n[0]),.s(s_out[1]),.crp(crp_n[1]));

sum sum2(.a (a_in[2]),.b (b_in[2]),.cr(crp_n[1]),.s(s_out[2]),.crp(crp_n[2]));

sum sum3(.a (a_in[3]),.b (b_in[3]),.cr(crp_n[2]),.s(s_out[3]),.crp(crp_out));

endmodule

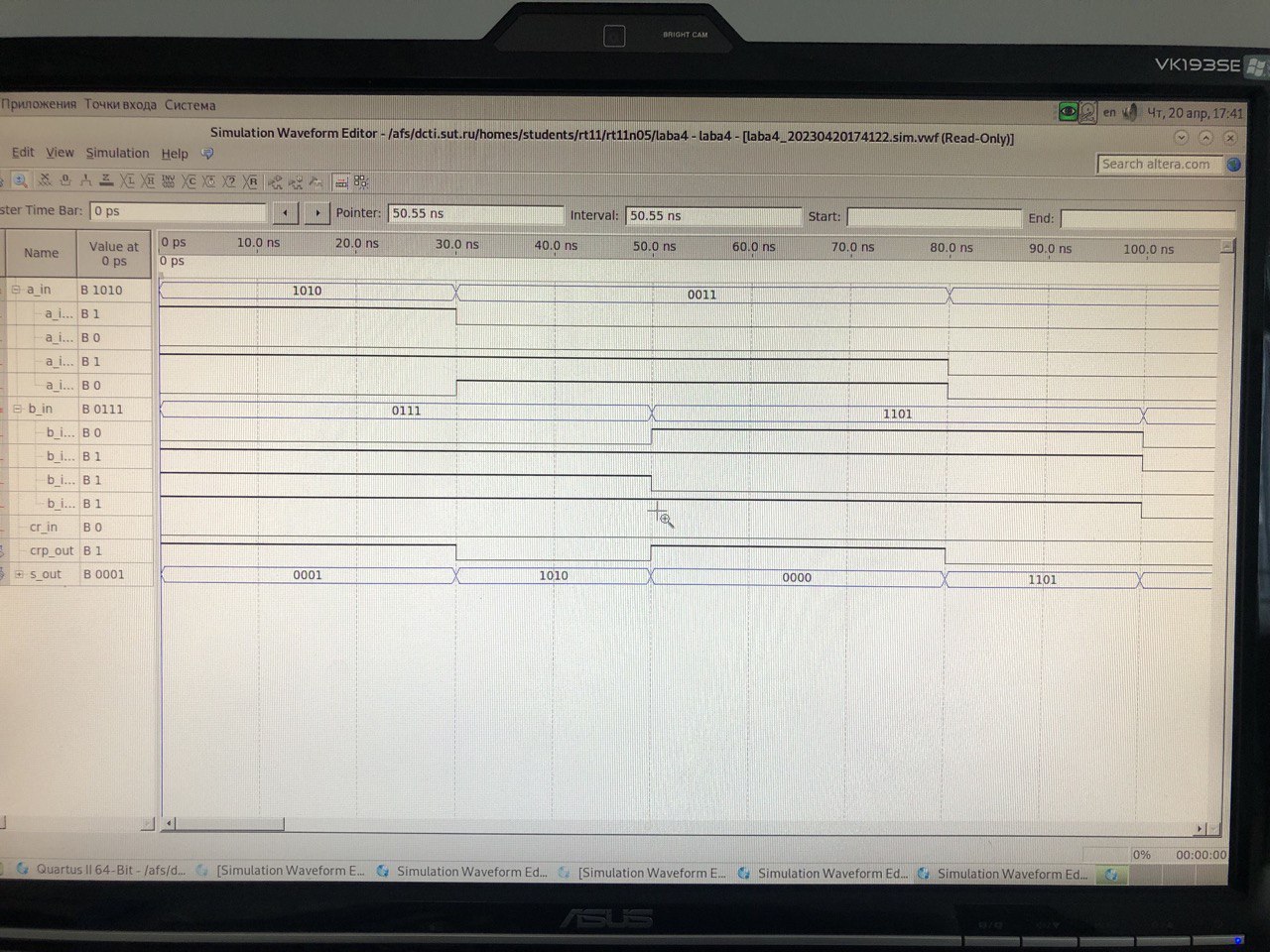

5. Пользуясь «Приложением 2», получить диаграммы 4-разрядного сумматора. Число a установить равным 10 на интервале 30ns и, затем, на интервале 50ns равным 3. Число b установить равным 7 на интервале 50ns и, затем на интервале 50ns равным 13. Проанализируйте результат симуляции.

6. Открыть новый Verilog-файл и записать в него Программу 4.3 для кодопреобразователя.

Программа 4.3

module coder

(input wire [3:0] data,

output wire [6:0] seg);

reg [6:0]code;

assign seg=code;

always @*

case(data)

4'b0000: code = 7'b1000000;

4'b0001: code = 7'b1111001;

4'b0010: code = 7'b0100100;

4'b0011: code = 7'b0110000;

4'b0100: code = 7'b0011001;

4'b0101: code = 7'b0010010;

4'b0110: code = 7'b0000010;

4'b0111: code = 7'b1111000;

4'b1000: code = 7'b0000000;

4'b1001: code = 7'b0010000;

4'b1010: code = 7'b0001000;

4'b1011: code = 7'b0000011;

4'b1100: code = 7'b1000110;

4'b1101: code = 7'b0100001;

4'b1110: code = 7'b0000110;

4'b1111: code = 7'b0001110;

endcase

endmodule

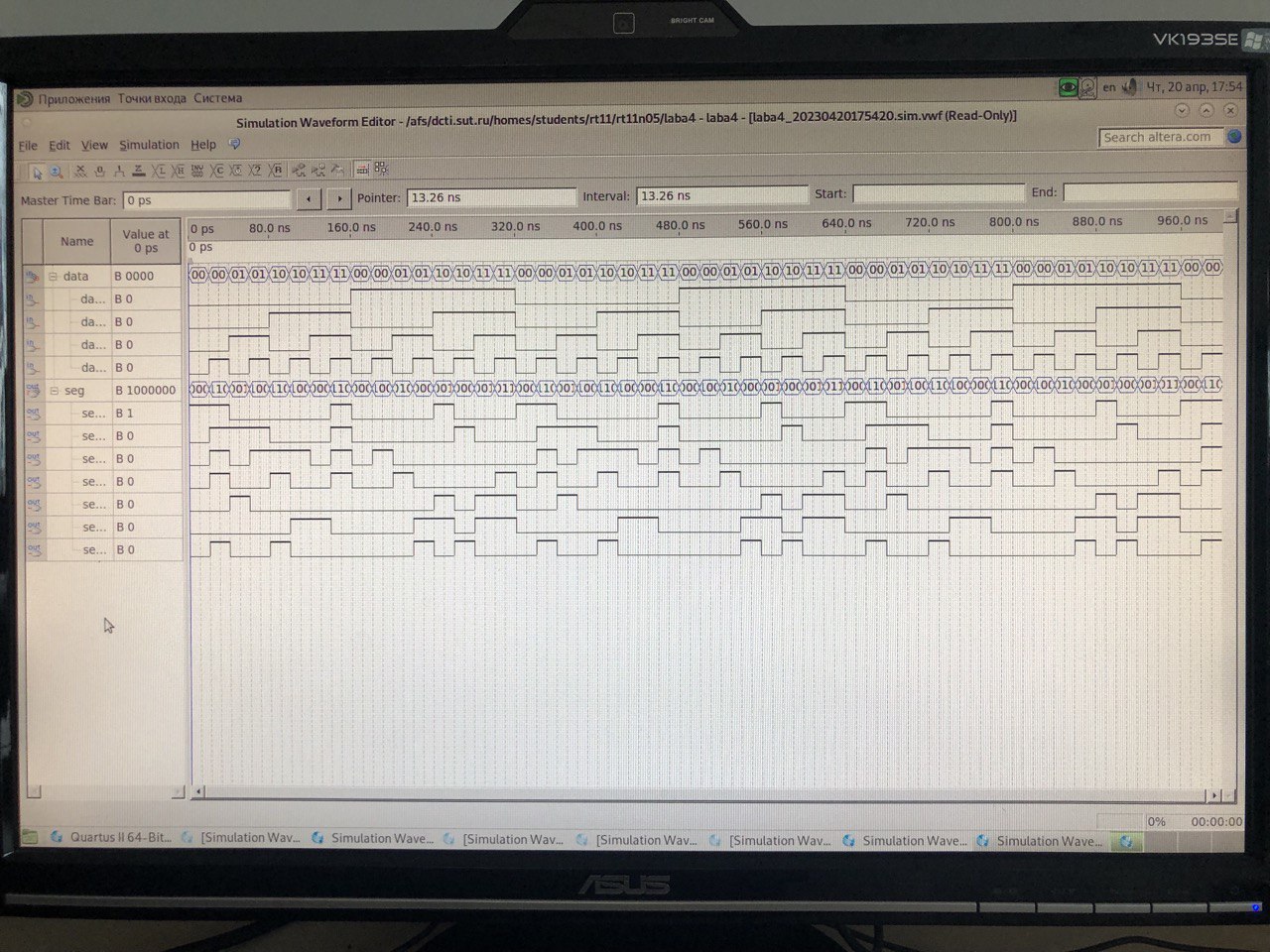

7. Пользуясь «Приложением 2», получить диаграммы при интервалах импульса на входе data – 20нс.

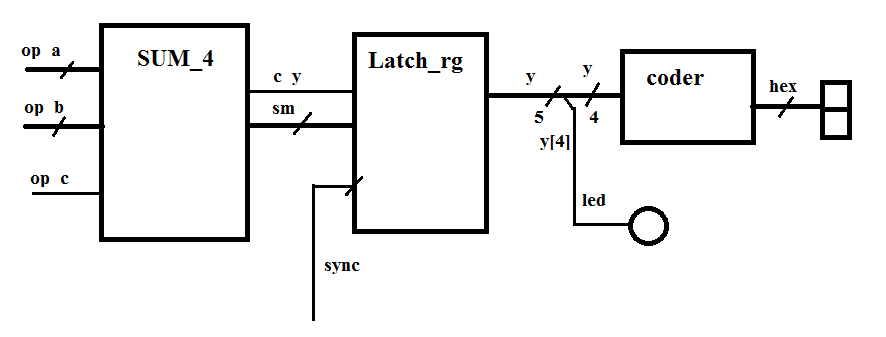

8. Открыть новый Verilog-файл и записать в него Программу 4.4 для 4-разрядного сумматора с сохранением результата в регистре, сохранением флага переноса в триггере, входящем в состав такого регистра и выводом результата на индикаторы. Сохранить файл под именем проекта, установить его старшим в иерархии и откомпилировать. Это файл верхнего уровня.

Программа 4.4

module summ_4

(input wire [3:0]op_a,op_b,

input wire op_c, sync,

output wire led,

output wire [6:0]hex);

wire [3:0]sm;

wire c_y;

wire [4:0]y;

assign led=y[4];

sum_4 block1(.a_in(op_a), .b_in(op_b), .cr_in(op_c), .s_out(sm), .crp_out(c_y));

latch_rgstr block2(.d_in({c_y,sm[3:0]}), .clk(sync), .d_out(y));

coder block3(.data(y[3:0]), .seg(hex));

endmodule

9. Пользуясь «Приложением 3» произвести разводку выводов схемы для работы в макете таким образом, чтобы ввод числа “a” осуществлялся с тумблеров SW9,SW8,SW7,SW6(SW9 – старший разряд), ввод числа“b” – с тумблеров SW5,SW4,SW3,SW2(SW5 – старший разряд), ввод синхронизации - с кнопки KEY(0). Вывод результата производить на сегментный индикатор 0-й, вывод значения флага переноса на светодиод – LEDR 9.

10. Пользуясь «Приложением 4» произвести программирование кристалла FPGA макета. На крайнем правом индикаторе должен высветиться «0». Проверить работоспособность схемы. Для этого набирать различные значения чисел “a” и “b” и нажимать крайнюю правую кнопку, имитируя подачу импульса синхронизации.

Выводы: В ходе работы были изучены функционирования комбинационного цифрового устройства. А так же макетирование блока сумматора АЛУ на базе FPGA CycloneV.
