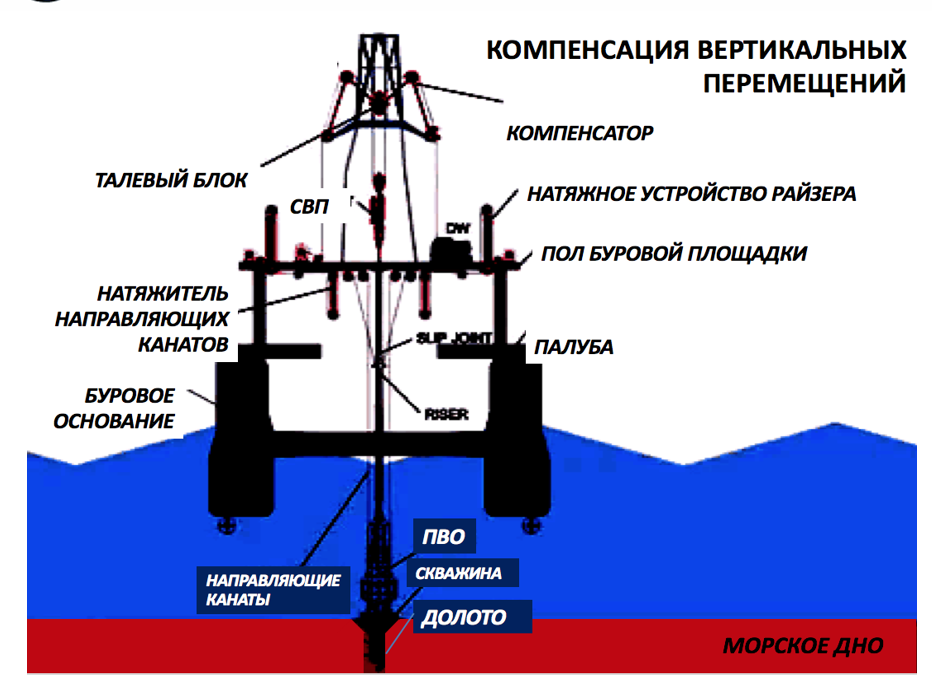

1. Средства компенсации вертикальных смещений

Вертикальные смещения возникают из-за волновых колебаний и движения понтонов установки. Для их компенсации используются:

Гидравлические компенсаторы веса (Tensioner Systems)

  • Поддерживают постоянное натяжение бурильной колонны, чтобы компенсировать вертикальные колебания платформы.

  • Применяют гидроцилиндры с азотно-гидравлическими амортизаторами.

  • Современные системы способны работать с перемещениями в диапазоне до 5–10 метров.

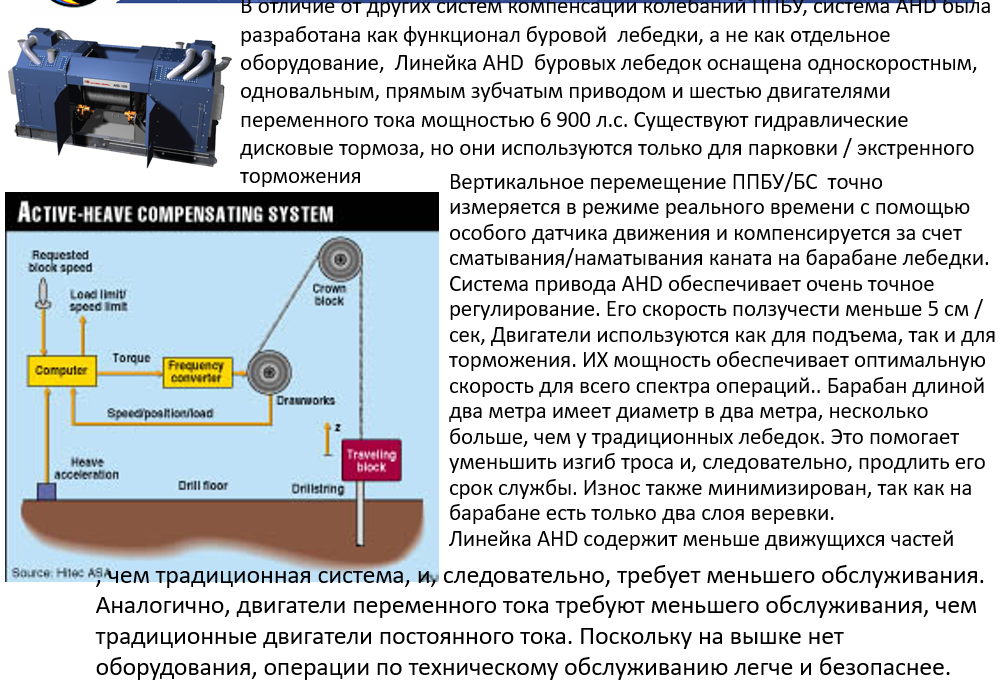

Активные компенсационные системы (Active Heave Compensation, AHC)

  • Используют датчики, которые в реальном времени отслеживают движения платформы и корректируют работу компенсатора.

  • Электрогидравлические приводы регулируют длину троса, соединяющего колонну с буровой установкой, поддерживая стабильное положение.

  • Обеспечивают высокую точность операций, особенно в глубоководных условиях.

Компенсаторы подъёмника (Riser Tensioners)

  • Удерживают колонну морского стояка (riser) под постоянным натяжением, предотвращая повреждения из-за вертикальных перемещений установки.

2. Средства компенсации горизонтальных смещений

Горизонтальные смещения вызваны течениями, ветром и неравномерным распределением нагрузки. Для их контроля используются:

Системы динамического позиционирования (Dynamic Positioning, DP)

  • Поддерживают положение ППБУ на месте с помощью автоматизированного управления двигателями и подруливающими устройствами.

  • Используют GPS, гидроакустические датчики и гироскопы для определения отклонений от заданного положения.

Системы якорного удержания (Mooring Systems)

  • Включают системы якорных линий, удерживающих платформу на месте.

  • Используют тросы с натяжителями, которые компенсируют горизонтальные движения из-за течений и ветра.

  • Усовершенствованные натяжители автоматически регулируют длину тросов в зависимости от нагрузок.

Гироскопические стабилизаторы

  • Уменьшают горизонтальные колебания платформы, создавая противодействующий момент за счёт вращающихся гироскопов.

3. Средства компенсации бортовой качки

Бортовая качка возникает под воздействием ветра и волн. Современные технологии снижают её влияние:

Активные стабилизаторы качки

  • Системы водяных цистерн, которые автоматически перекачивают воду внутри понтонов, чтобы компенсировать крен платформы.

  • Интеграция с датчиками положения обеспечивает быстрое реагирование на изменения нагрузки.

Стабилизирующие понтоны

  • Увеличенные понтоны на нижнем уровне платформы снижают амплитуду качки, обеспечивая высокую остойчивость.

Компьютеризированные системы управления остойчивостью

  • Системы управления распределяют балласт (вода, топливо) в понтонах, чтобы удерживать центр тяжести платформы.

  1. Буровое оборудование. Спускоподъемный комплекс. Распараллеливание операций: ППБУ с двумя вышками.

ППБУ (плавучая полупогружная буровая установка) с двумя вышками – это современное решение в области бурового оборудования, которое позволяет существенно повысить эффективность буровых операций. Основная идея заключается в распараллеливании операций, что достигается за счёт наличия двух буровых вышек, работающих одновременно.

Преимущества двухвышечной конструкции

1. Ускорение буровых процессов

  • Одна вышка может выполнять основную буровую операцию (бурение скважины), в то время как другая занимается вспомогательными задачами (спуск обсадных колонн, подготовка бурильного оборудования).

  • Это уменьшает общее время на бурение и обустройство скважины.

2. Распараллеливание операций:

  • Возможность одновременно выполнять несколько процессов: например, сборку колонны на одной вышке и бурение на другой.

  • Обеспечение непрерывного цикла работы снижает простои и увеличивает производительность.

3. Экономия ресурсов:

  • Снижение затрат за счёт оптимизации рабочего времени.

  • Уменьшение времени пребывания ППБУ на месторождении снижает расходы на аренду оборудования и логистику.

Технические аспекты спускоподъемного комплекса

Спускоподъемный комплекс (СПК) на плавучих полупогружных буровых установках (ППБУ) с двумя вышками предназначен для одновременного выполнения буровых и вспомогательных операций, что значительно увеличивает производительность.

Основные компоненты:

1. Буровые вышки:

  • Основная: выполняет бурение и спуск обсадных колонн. Оснащается мощной буровой лебёдкой и верхним приводом.

  • Вспомогательная: используется для сборки, транспортировки инструмента и выполнения вспомогательных операций, менее грузоподъемная, но способна быстрее выполнять операции.

2. Лебёдочные системы:

  • Дублирующийся основные лебёдки для подъёма и спуска колонн.

  • Вспомогательные лебёдки для манипуляций с инструментами.

3. Системы автоматизации:

  • Автоматическое управление спуском.

  • Манипуляторы для сборки труб.

  • Системы контроля натяжения.

4. Системы верхнего привода:

  • Раздельные СВП для каждой вышки.

5. Системы управления:

  • Централизованные пульты для синхронизации операций между вышками и недопущению конфликта операций.

Функционал:

  • Одновременное выполнение бурения, спуска колонн, сборки оборудования и цементирования.

  • Ускорение процессов благодаря разделению задач между вышками.

  • Обеспечение безопасности и точности операций даже в условиях движения платформы.

Преимущества:

  • Сокращение времени на выполнение буровых операций.

  • Оптимизация затрат на эксплуатацию.

Применение ППБУ с двумя вышками

Такие установки чаще всего применяются в сложных условиях:

  • На месторождениях с высокой плотностью скважин, где требуется ускоренное бурение.

  • В условиях, где минимизация времени работы оборудования имеет решающее значение (например, в арктическом шельфе).

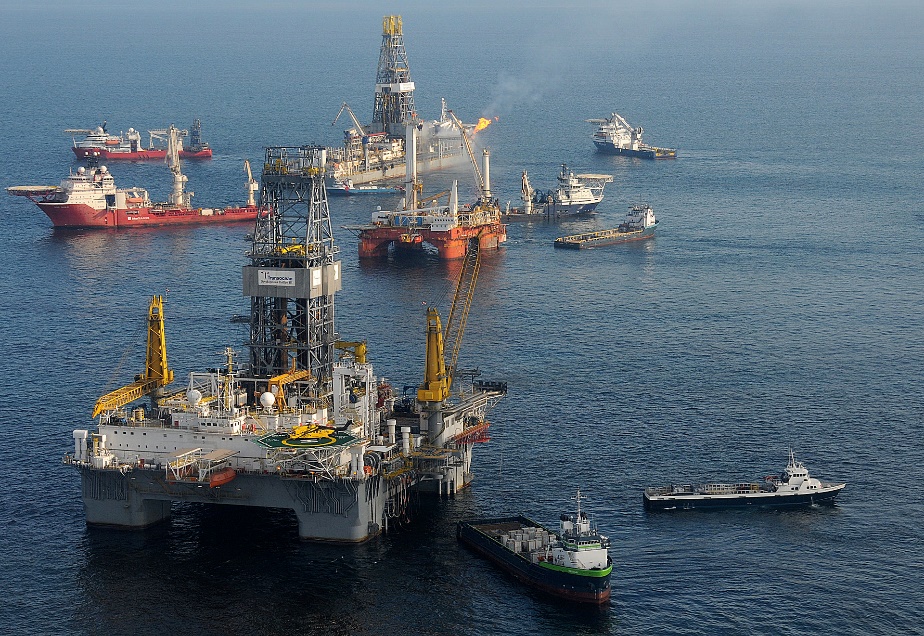

Примеры ППБУ с двумя вышками

1. Seadrill West Eminence

2. Transocean Development Driller III

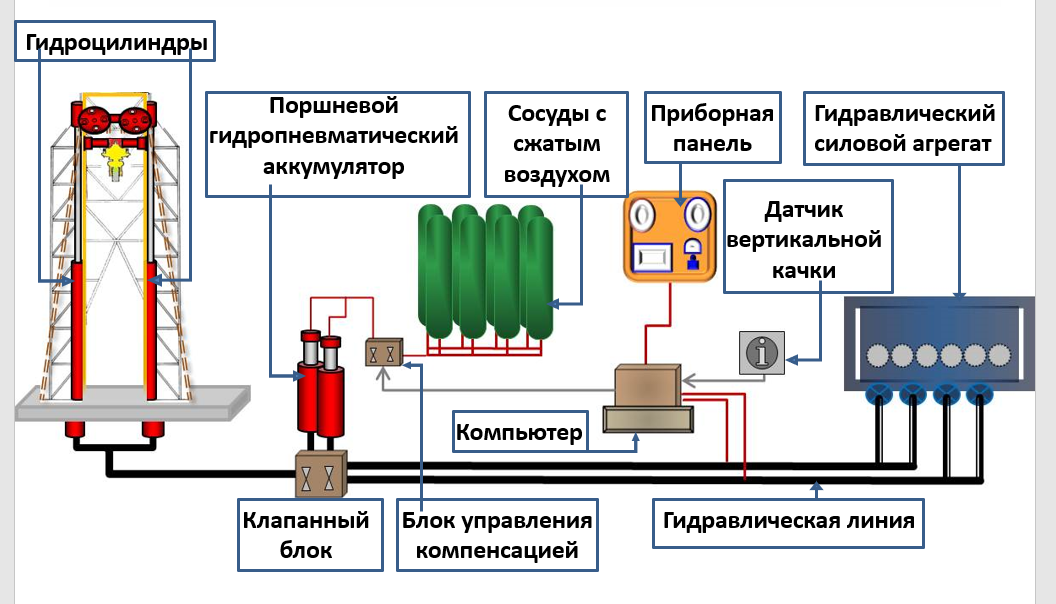

  1. Гидроподъемники в спуско-подъемном комплексе ППБУ. Комплекс Double MH Ram Ring.

Спуско-подъемный комплекс полупогружной плавучей буровой установки (ППБУ) является одним из ключевых элементов, обеспечивающих её функциональность. Гидроподъемники играют важную роль в этом комплексе, обеспечивая точное позиционирование и управление буровой установкой во время операций спуска и подъёма. В состав ППБУ может входить комплекс Double MH Ram Ring.

Комплекс Double MH Ram Ring представляет собой спаренную вышку с двухцилиндровой гидравлической системой механизации спускоподъемных операций. Данный тип вышек используется как направляющая для четырёх пневмогидроцилиндров Ram Rig и верхнего силового привода и не воспринимает нагрузку на крюке. Тип буровой установки Ram Rig не предусматривает наличие стандартных элементов буровой установки:

• Буровая лебедка и талевый канат;

• Кронблок;

• Компенсатор вертикальных перемещений бурильной колонны;

• Талевый блок;

• Механизм крепления неподвижной ветви талевой системы.

Double MH Ram Ring включает в себя два основных элемента:

1. Гидравлические цилиндры (гидроподъемники): они используются для подъема и опускания буровой установки. Гидравлическая система обеспечивает точное управление и позволяет точно позиционировать установку на месте бурения.

2. Система управления: Она контролирует работу гидроподъемников и обеспечивает безопасное и эффективное выполнение операций. Система управления может включать в себя датчики, контроллеры и программное обеспечение для мониторинга и управления процессом спуска и подъема.

В комплекс Double MH Ram Ring входит следующее оборудование: пневмогидроцилиндры Ram Rig, блоки управления пневмогидроцилиндров Ram Rig, подвижная горизонтальная траверса с блоком, направляющая, ВСП, а также емкости с азотом под давлением для работы пневмогидроцилиндров Ram Rig.

Гидроподъемники в комплексе Double MH Ram Ring обеспечивают следующие функции:

- Точное позиционирование: Гидроподъемники позволяют точно контролировать положение буровой установки во время спуска и подъема, что важно для обеспечения безопасности и эффективности работы.

- Управление нагрузкой: Гидравлическая система может распределять нагрузку между различными элементами установки, что помогает предотвратить перегрузку и повреждение оборудования.

- Адаптация к условиям: Система управления может адаптироваться к изменяющимся условиям окружающей среды, таким как ветер и течение, что позволяет поддерживать стабильность установки на месте бурения.

В целом, гидроподъемники являются важным компонентом спуско-подъемного комплекса ППБУ, обеспечивая точность, безопасность и эффективность операций спуска и подъема буровой установки.

  1. Комплекс подводного оборудования ППБУ.

На море широко используются комп­лексы подводного устьевого оборудования, устанавливаемые на мор­ском дне.

Такое расположение позволяет наибольшие смещения плавсредства от центра скважины, а установленное на морском дне оборудо­вание меньше подвержено механическим повреждениям.

Комплекс подводного устьевого оборудования (ПУО) предназначен для:

  • направления в скважину бурильного инструмента,

  • обеспечения замк­нутой циркуляции бурового раствора,

  • управления скважиной при буре­нии и др.;

  • наземного закрытия бурящейся скважины с целью предупреждения возможного выброса из скважины при аварийных ситуациях или при отсоединении буровой установки в случае больших волнений моря.

Комплекс соединён с плавучей буровой платформой водоотделяющей колонной, на которой снаружи закреплены линии манифольда и выкида.

В состав современного комплекса подводно-устьевого оборудования ППБУ входят:

  • водоотделяющая колонна (морской буровой райзер - водоотделяющая колонна, состоящая из соединенных между собой отдельных секций, служащая для связи подводного противовыбросового оборудования морской скважины с ППБУ/БС на период проведения буровых работ.);

верхний комплект оборудования, соединенный с райзером и включающий: телескопический компенсатор, дивертор, гибкую муфту, систему натяжения райзера (применяют специальные системы натяжения, а в случае длинных колонн для уменьшения веса к ним крепят специальные поплавки)

  • нижний комплект оборудования райзера, в который входит: адаптер, гибкий узел, гидравлический соединитель райзера с блоком подводного противовыбросового оборудования и гидравлический соединитель с колонной головкой;

  • системы контроля и управления превенторами блока противовыбросового оборудования, обеспечивающими защиту окружающей среды от выбросов нефти и газа, и гидравлическими соединителями для отсоединения райзера от блока противовыбросового оборудования при временном уходе судна с точки бурения или в аварийных ситуациях

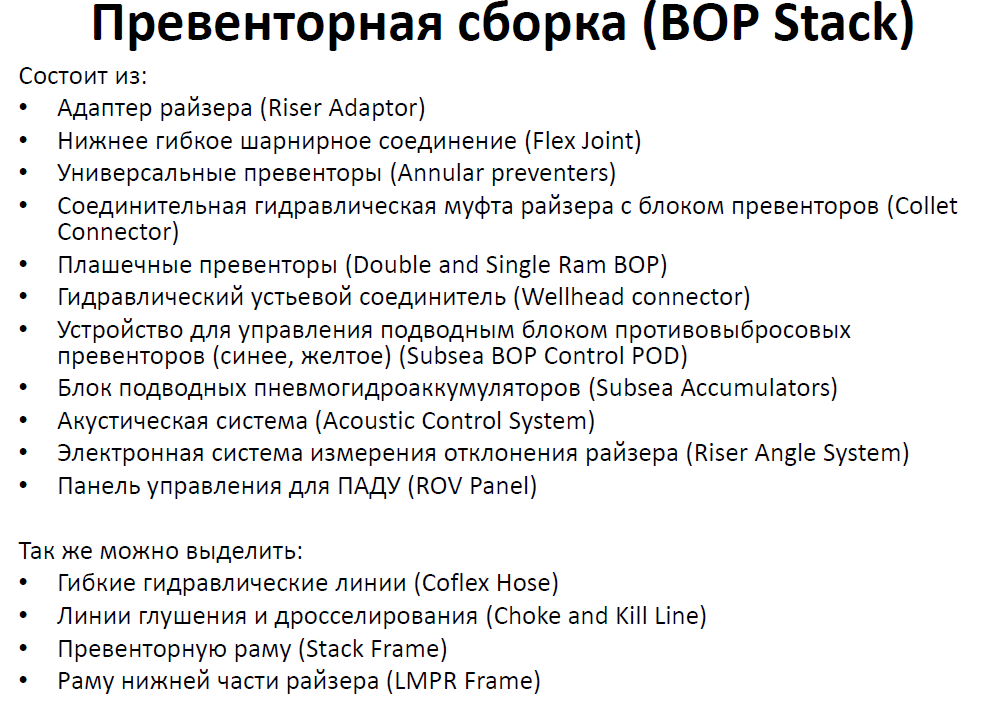

Основные составные части блока превенторов: рама, соединитель "превентор-устье", плашечные и универсальный превенторы, гидроуправляемые задвижки, элементы трубопроводов линий глушения, дросселирования и бустерных противовыбросового манифольда, подводные блоки гидро- или электрогидрооборудования и акустич. аппаратуры системы управления.

Над верхним универсальным превентором может располагаться узел шарнирного соединения, допускающий изгиб водоотделяющей колонны в пределах до 10° в любом направлении.

На полупогружных буровых установках над вертлюгом размещают компенсатор вертикальных перемещений, позволяющий сохранять постоянную нагрузку на буровой инструмент при вертикальных перемещениях судна, вызванных волнением моря.

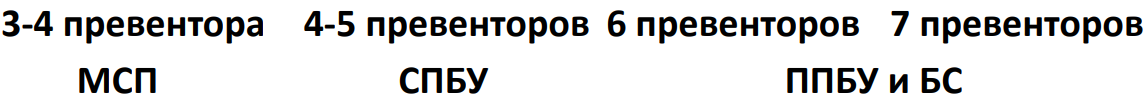

  1. Современные компоновки и конструкции противовыбросового оборудования ППБУ.

Основные составные части блока превенторов: рама, соединитель "превентор-устье", плашечные и универсальный превенторы, гидроуправляемые задвижки, элементы трубопроводов линий глушения, дросселирования и бустерных противовыбросового манифольда, подводные блоки гидро- или электрогидрооборудования и акустич. аппаратуры системы управления. При бурении скважин c ППБУ И БС с системой динамич. позиционирования, в ППВО встраивают вертлюг, обеспечивающий поворот платформы относительно устья скважины. Верхняя секция ППВО, соединённая c райзером, состоит из рамы, соединителя, универсального превентора, соединит. линий манифольда, углового компенсатора.

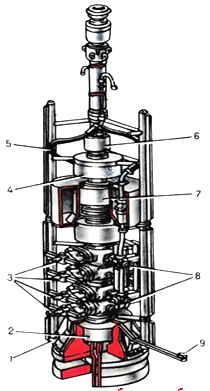

Подводное противовыбросовое оборудование:

1 - рама; 2 - соединитель "превентор-устье"; 3 - превенторы плашечные; 4 - превентор универсальный; 5 - трубопроводы линий глушения и дросселирования; 6 - угловой компенсатор; 7 - соединитель «райзер-превентор"; 8 - гидроуправляемые задвижки;

9 - акустический датчик.

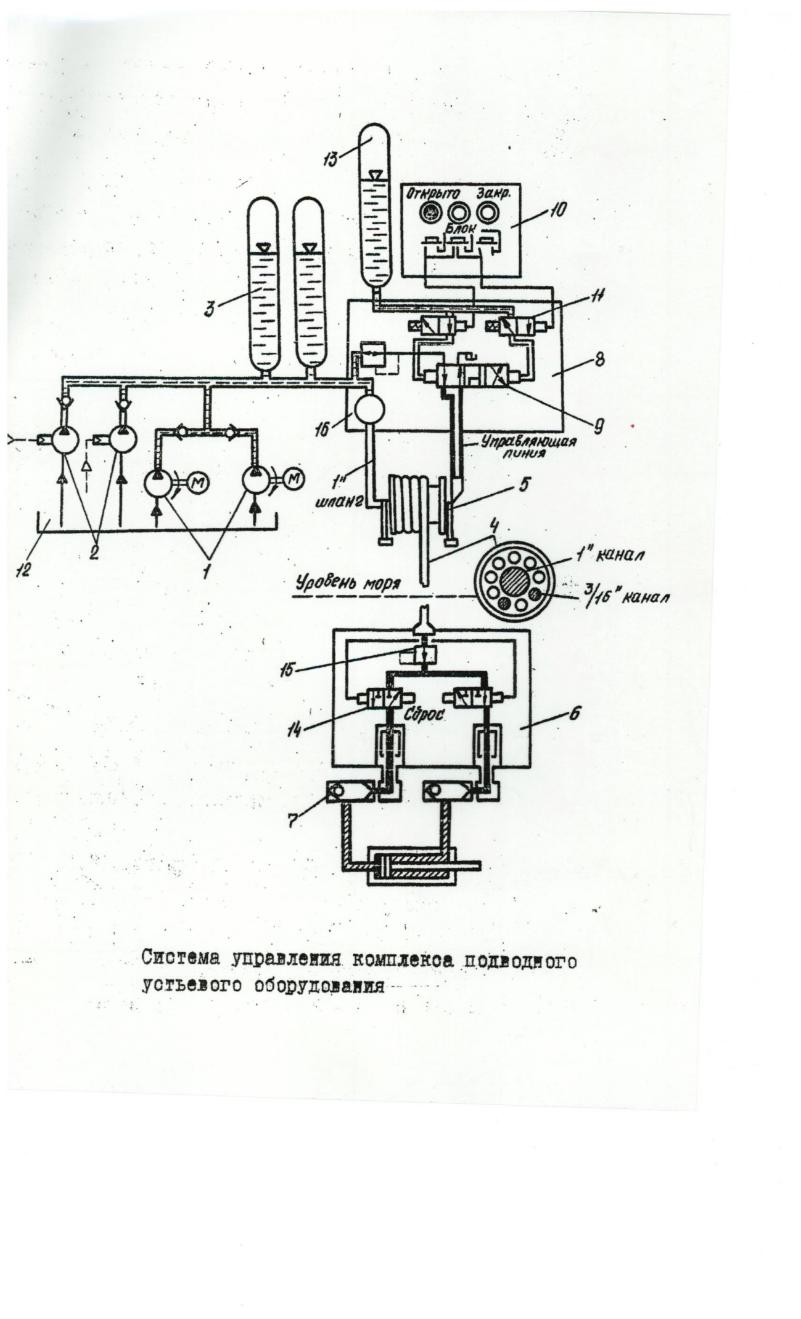

  1. Система управления ПВО ППБУ.

Дистанционное управление превенторами, задвижками и соединителями осуществляется дублированными гидравлической или электрогидравлической и аварийной акустич. системами.

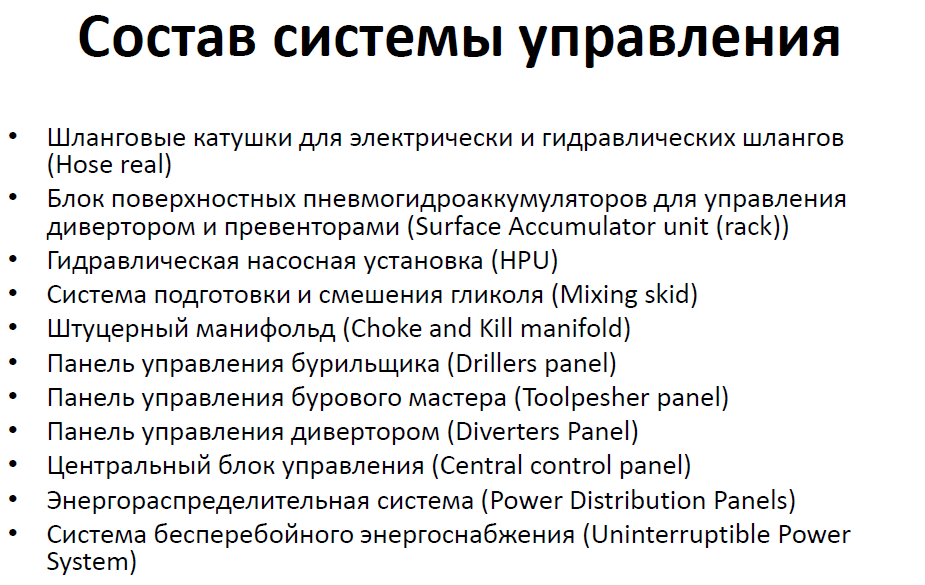

В состав системы управления входят:

Насосно-аккумуляторная станция с электроприводными насосами (1) или резервными пневмоприводными (2) обеспечивают пода­чу жидкости в пневмогидроаккумуляторы (3), где она находится под высоким давлением для осуществления управ­ления устройствами блока ППВО; насосы автоматически поддерживают постоянное давление в пневмогидроаккумуляторах (ПГА); многоканальные шланги(4), которыми связано подводное и поверхностное гидрооборудование;

барабаны многоканальных шлангов (Rill) (5), с помощью которых наматывают и разматывают шланги при проведении подъёма или спуска блока превенторов; подводные коллекторы управления (6), обеспечивающие с помощью установленных на них клапанов подачу гидравлической жидкости к тому или иному гидроуправляемому устройству блока

превенторов; в работе находится лишь один подводный коллек­тор, второй резервный;

Блок подводных ПГА, находящийся непосредственно на блоке ППВО, что обеспечивает ускоренную передачу энергии гидравли­ческой жидкости к тому или иному гидроуправляемому устройству блока;

Челночные клапана -клапана "или"(7), направляющие рабочую жидкость к управляющим устройствам блока пре­венторов от одного или другого подводного коллектора управле­ниями при этом клапана предохраняют от попадания жид­кости в нерабочий коллектор;

Пульт управления (8), служащий для регулирования давления по­даваемой гидравлической жидкости, приведения в действие уст­ройств блока превенторов с помощью распределительных клапанов (9), контроля давления жидкости, находящейся в ПГА и расхода жидкости, направляемой к функциональным устройствам;

Пульт управления бурильщика(10) - электрический, служащий для дистанционного приведения в действие гидравлического пульта управления; электрический сигнал формируемый на пульте буриль­щика, при нажатии кнопки на этом пульте оператором, преобразу­ется с помощью соленоидных клапанов (11) в гидравлический сигнал, который приводит в действие распределительный клапан, расположенный на гидравлическом пульте.

  1. Особенности бурения с различного типа МБУ. Особенности технологии бурения нефтяных и газовых скважин с БС.

Особенности бурения:

Варианты начала бурения с различных буровых установок

Плавучие МБУ:

1. Бурение пилотного ствола с последующим расширением

2. Спуск направления с одновременным разбуриванием

3. Бурение с обсаживанием

Стационарные МБУ:

1. Забивка направления

  1. Современные буровые суда. Основные характеристики. Особенности бурового комплекса (на примере БС «StenaDrilling»).

На данный момент 8-е поколение буровых судов является самым современным и передовым в отрасли. Суда этого поколения, такие как Transocean Titan, оснащены новейшими технологиями, включая полную автоматизацию процессов бурения, системы динамического позиционирования класса DP3 и усовершенствованные меры по охране окружающей среды.

Характеристика

6-е поколение (Stena IceMAX)

8-е поколение (Transocean Titan)

Глубина воды

До 3 600 метров

До 3 650–4 000 метров

Глубина скважины

До 12 000 метров

До 12 500 метров

Динамическое позиционирование

DP3

DP3 с улучшенными алгоритмами управления

Энергопотребление

40–45 МВт

Более 50 МВт

Экологические стандарты

Высокие (нулевой сброс отходов)

Ультравысокие (дополнительная минимизация выбросов CO₂)

Автоматизация процессов

Частичная (автоматизация трубопроводных операций)

Полная (включая AI для анализа данных в реальном времени)

Буровая вышка

Двойная (Dual Derrick)

Усиленная двойная с интеграцией роботизированных систем

Устойчивость к погоде

Арктическая адаптация

Полная адаптация для сверхштормовых условий

Основными особенностями бурового судна Stena Drilling, такого как Stena IceMAX, являются усиленный двойной корпус, разработанный для работы в сложных погодных условиях, включая арктические регионы, что обеспечивает дополнительную защиту и устойчивость при воздействии льда, система двойной буровой вышки (Dual Derrick), которая позволяет одновременно выполнять две операции, такие как бурение и обсадка.

Буровой комплекс оснащен мощным оборудованием, способным поднимать грузы массой до 1000 тонн и бурить скважины глубиной до 12 000 метров. Система динамического позиционирования DP3 обеспечивает точное удержание судна на позиции даже при сильных течениях и шторме.

Модульная конструкция бурового комплекса позволяет быстро адаптировать оборудование под специфические задачи, включая работу в условиях высокого давления и температуры. Приспособленность судна к суровым климатическим условиям, таким как шельфовые зоны Северной Атлантики, дополнительно подчеркивает его универсальность.

В сравнении с другими судами 6-го поколения Stena IceMAX выделяется своей адаптацией к ледовым условиям, эффективной системой двойной буровой вышки и мощным динамическим позиционированием, делая его одним из самых передовых и надежных буровых судов в своей категории.

  1. Буровые комплексы морских стационарных платформ. Принципы подбора оборудования, компоновки, технические характеристики.

Буровые комплексы морских стационарных платформ представляют собой инженерные системы, предназначенные для бурения, эксплуатации и обслуживания скважин в условиях морской среды. Комплекс включает в себя оборудование, обеспечивающее процессы бурения, спуска обсадных колонн, циркуляции бурового раствора, а также подъёмно-спусковые операции и эксплуатацию скважины.

Принципы подбора оборудования и компоновок:

  • Подбор оборудования зависит от глубины моря и типа платформы (стационарная гравитационная, платформы на сваях или на бетонном основании, полупогружные платформы).

  • Для глубоководных платформ требуется оборудование с высокой мощностью и грузоподъемностью.

  • Для горизонтальных или наклонных скважин необходимы системы, обеспечивающие точное направление бурения.

  • Должно ли оборудование соответствовать условиям высокой температуры и давления

  • Подбор оборудования зависит так же от условий морского климата и агрессивной среды.

Пример компоновки для бурения пилотного ствола:

  • Долото 8 1/2" (215,9)

  • Наддолотный переводник с обратным клапаном 6 ¾

  • Предохранительный переводник

  • Прибор каротажа1 6 3/4″ 171,4

  • Предохранительный переводник

  • ДУБТ 165,1

  • УБТ 6 1/2 " (165,1)

  • Яс бурильный 6 1/2″ (165,1)

  • УБТ 6 1/2" (165,1)

  • Переводник (177,8)

  • ТБТ 5 1/2" (139,7)

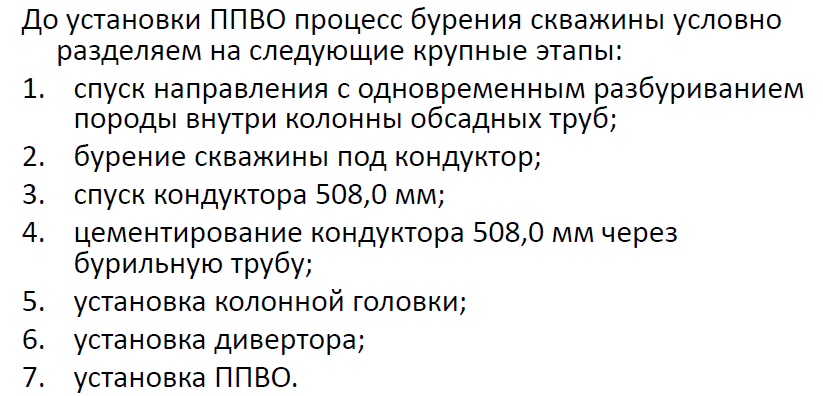

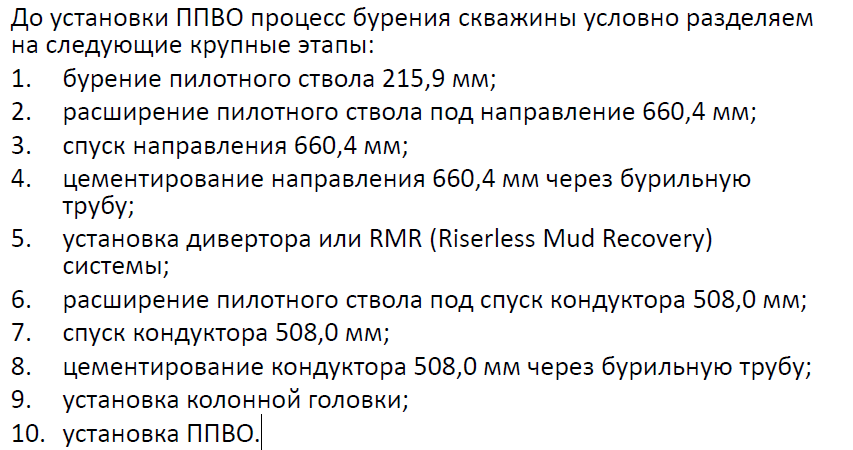

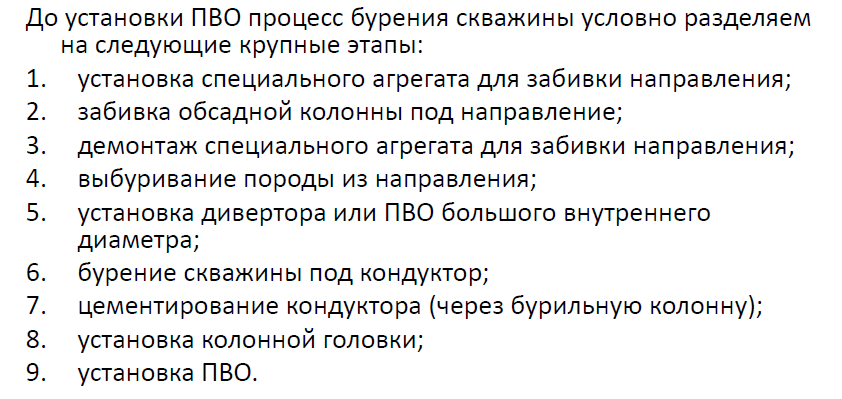

  1. Последовательность операций забуривания скважины при использовании бурового судна.

Варианты бурения при использовании бурового судна:

1. Бурение пилотного ствола с последующим расширением

2. Спуск направления с одновременным разбуриванием

3. Бурение с обсаживанием
