лабы / рэа итог

1.создать 1 деталь

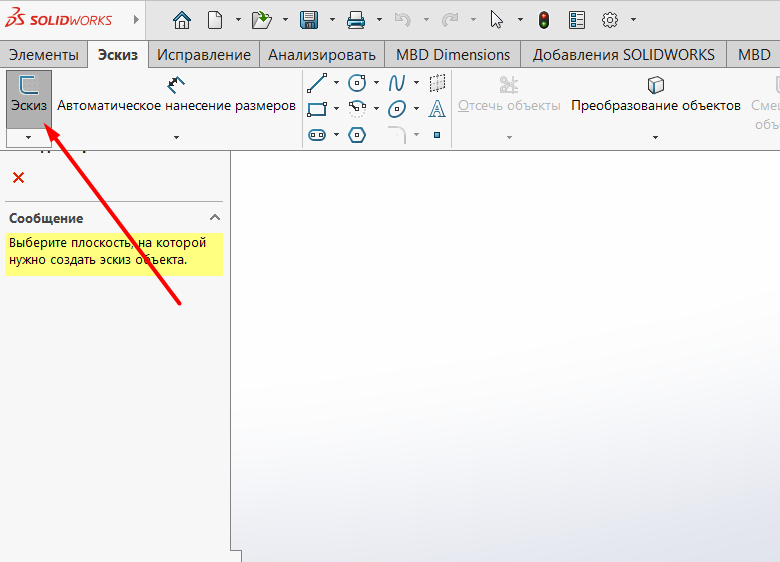

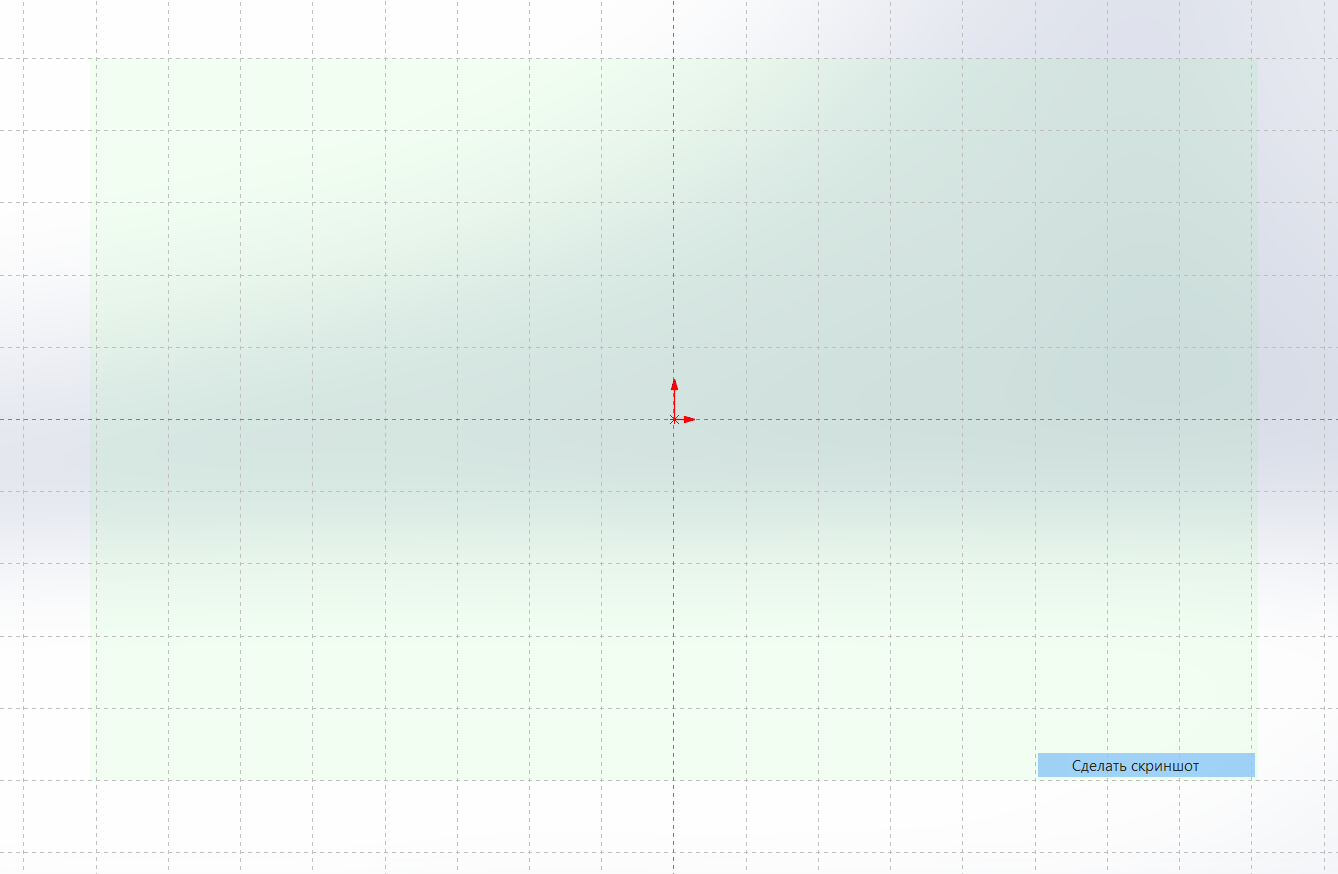

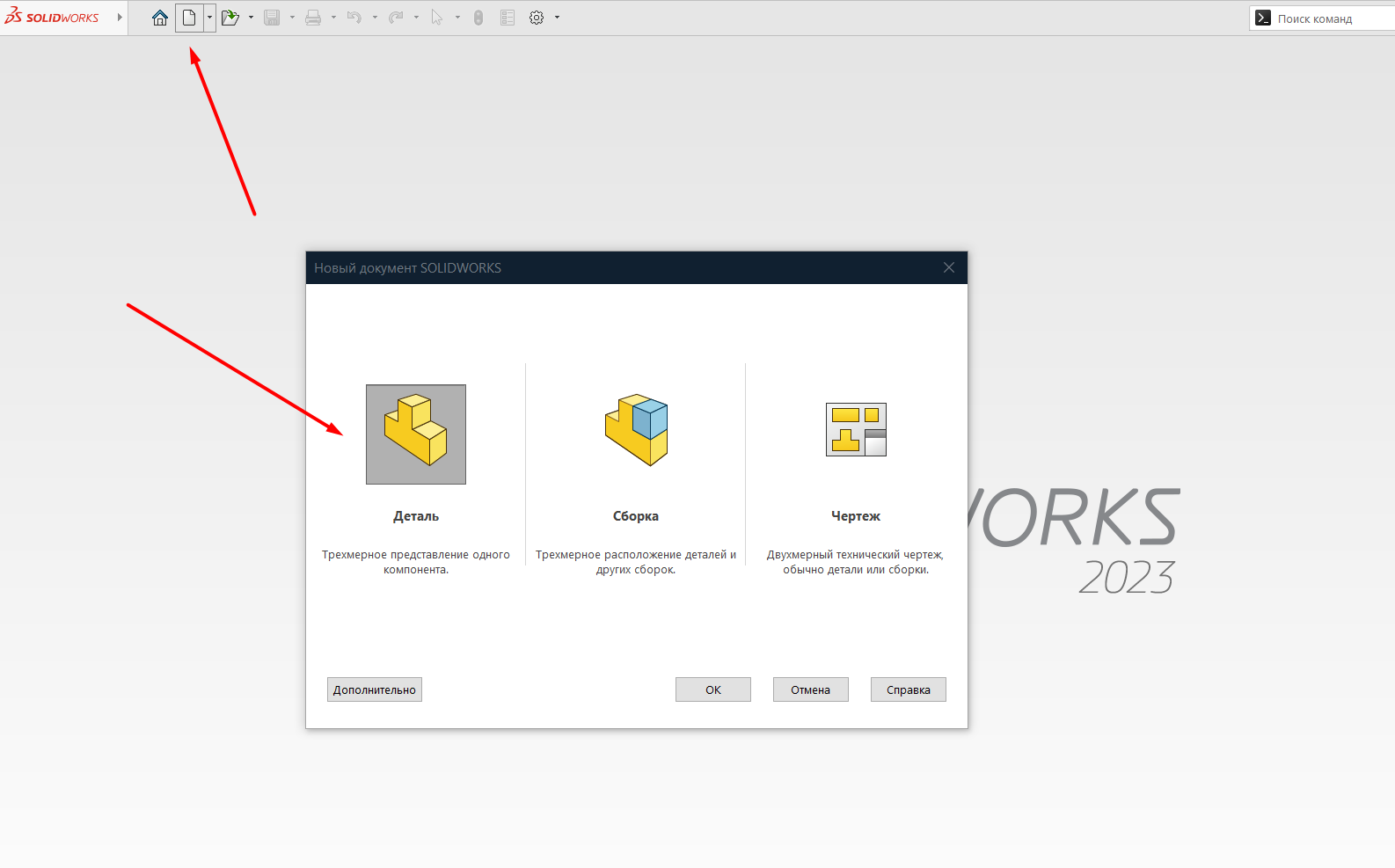

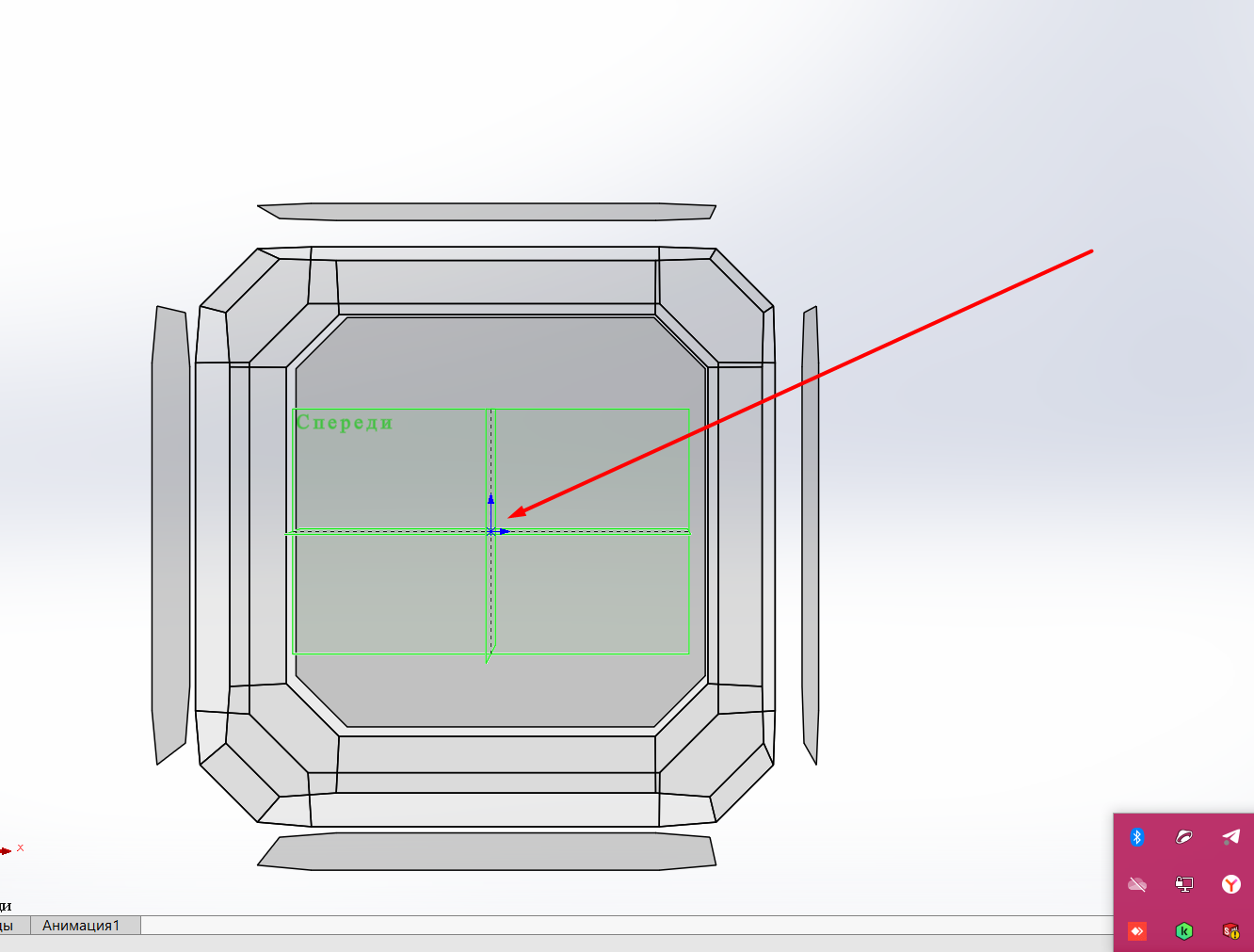

1) создаем деталь – эскиз – вид спереди

2)бабышка

(через пробел выбираем ось)

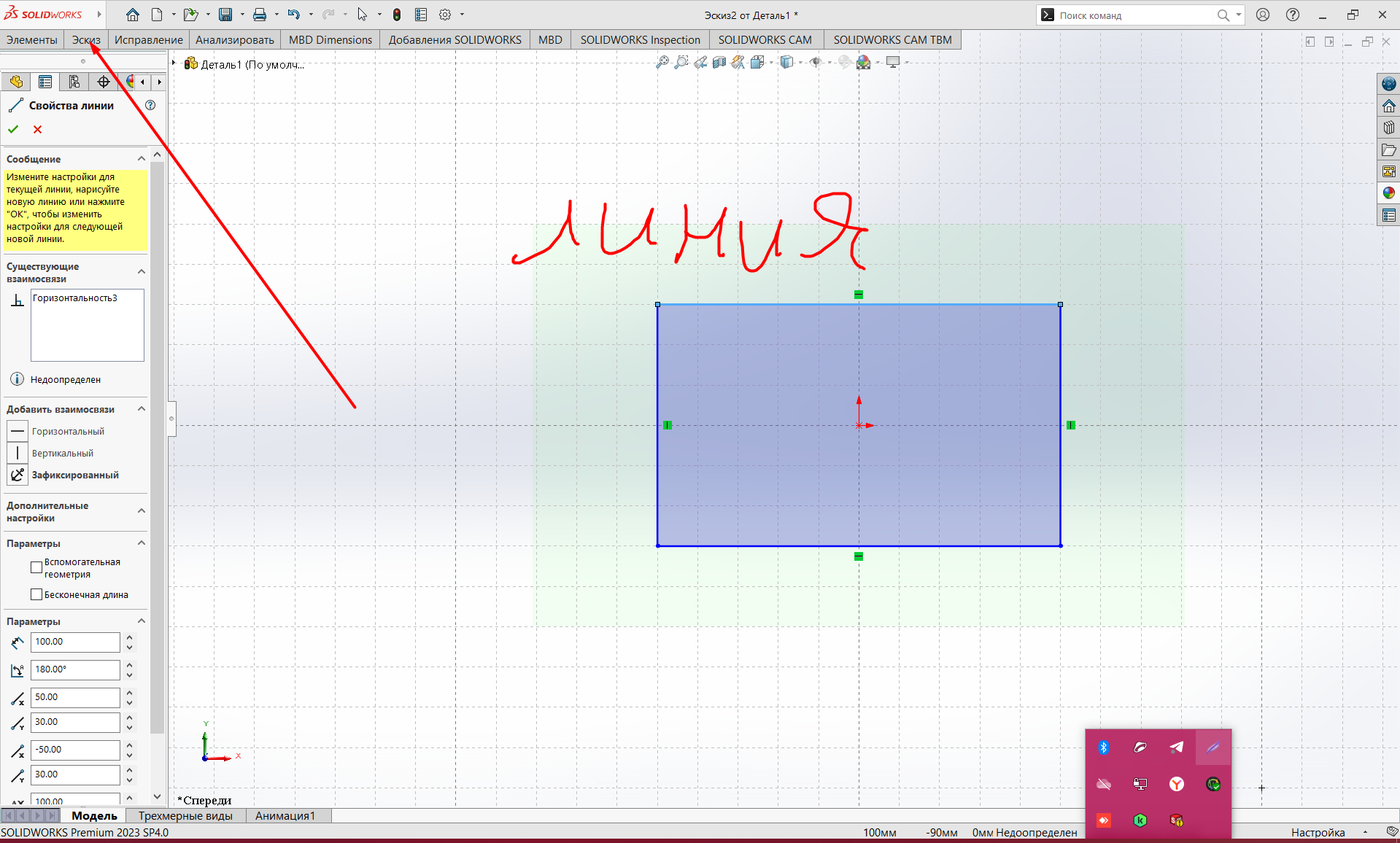

3)выбираем грань и чертим на ней линии (через эскиз)

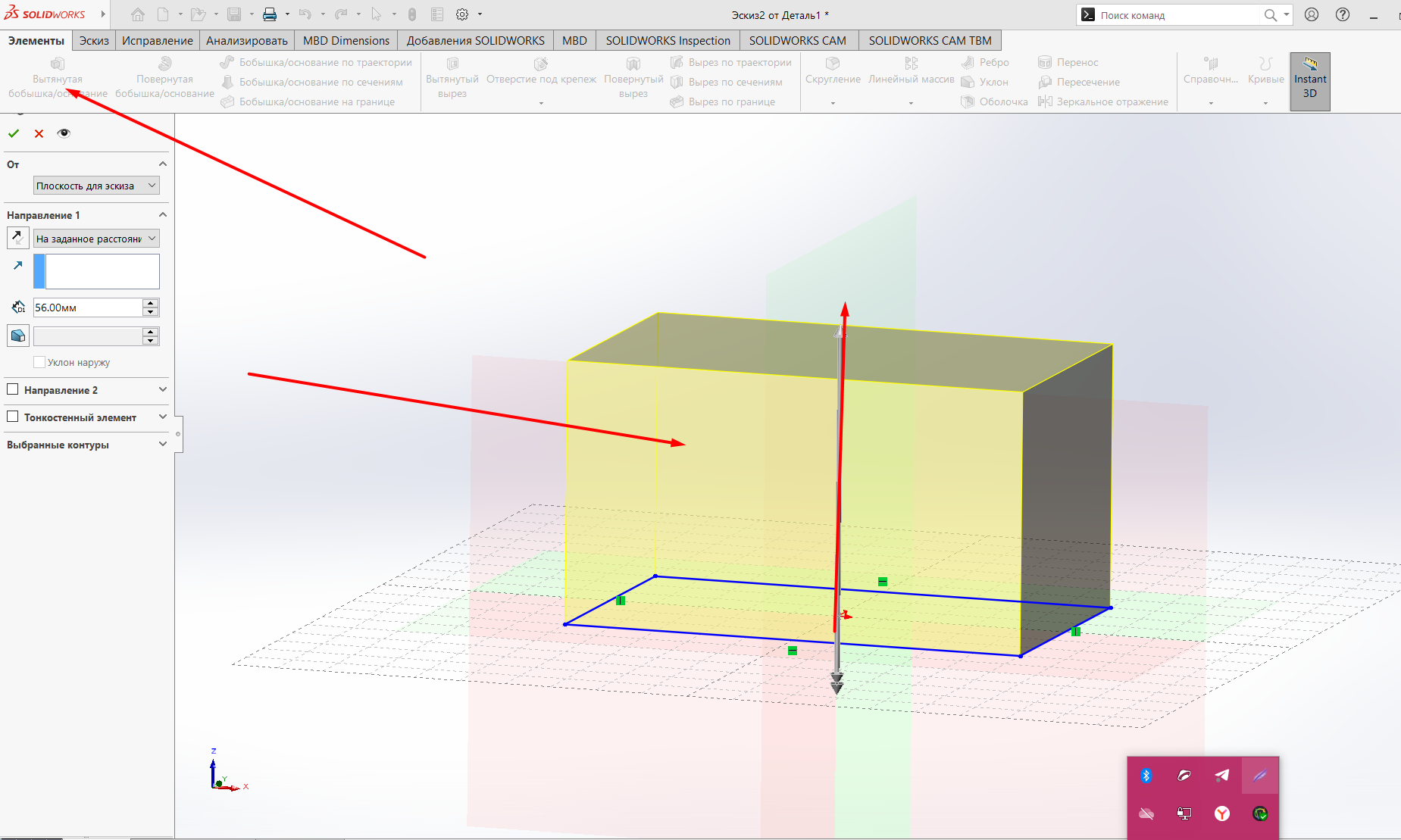

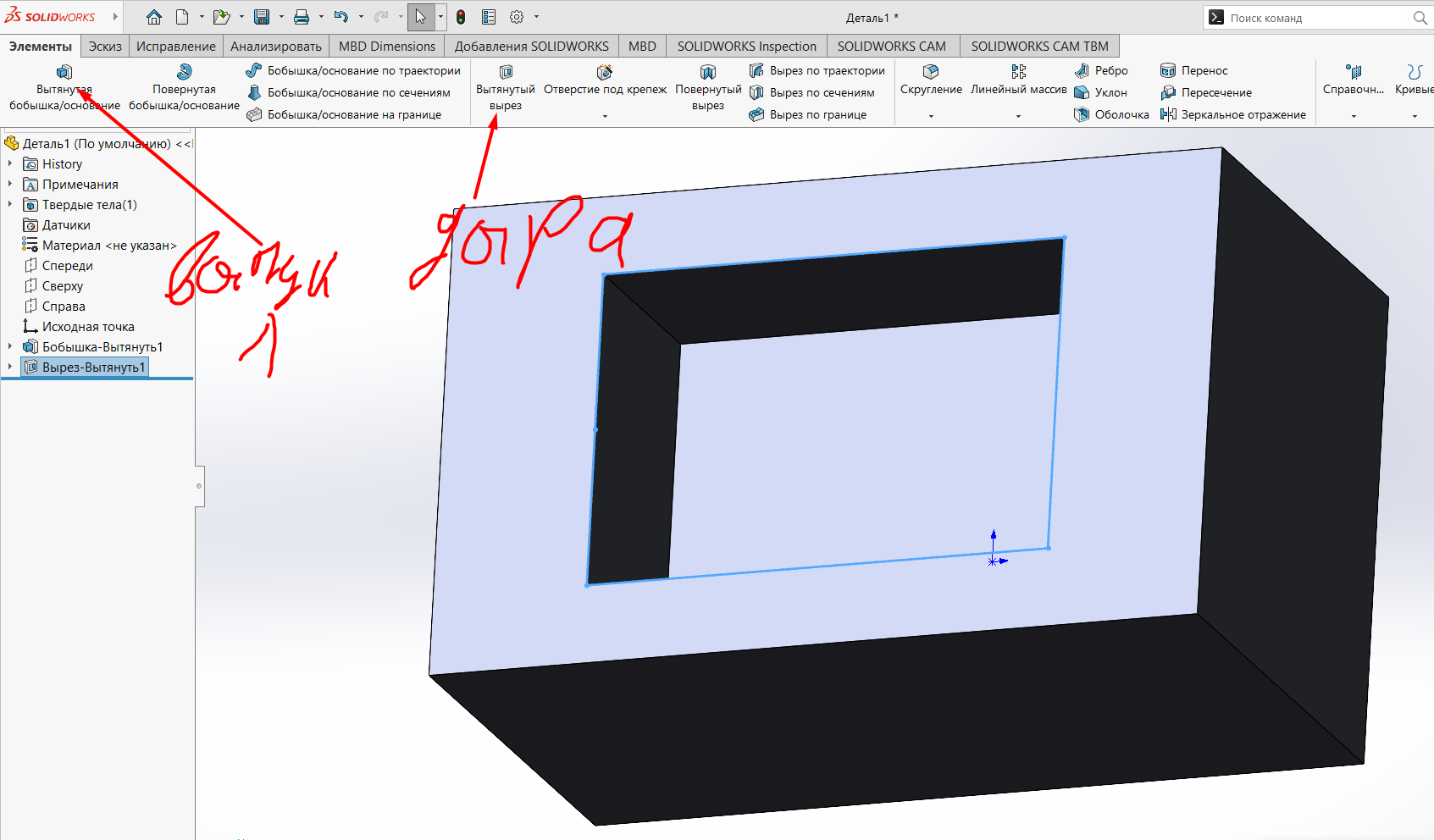

4)вытигиваем/выдавливаем

2. создать 2 деталь

Сохраняем все детали

3.соеденить их

1)переходим в сборку

Вставить компоненты (сборка)

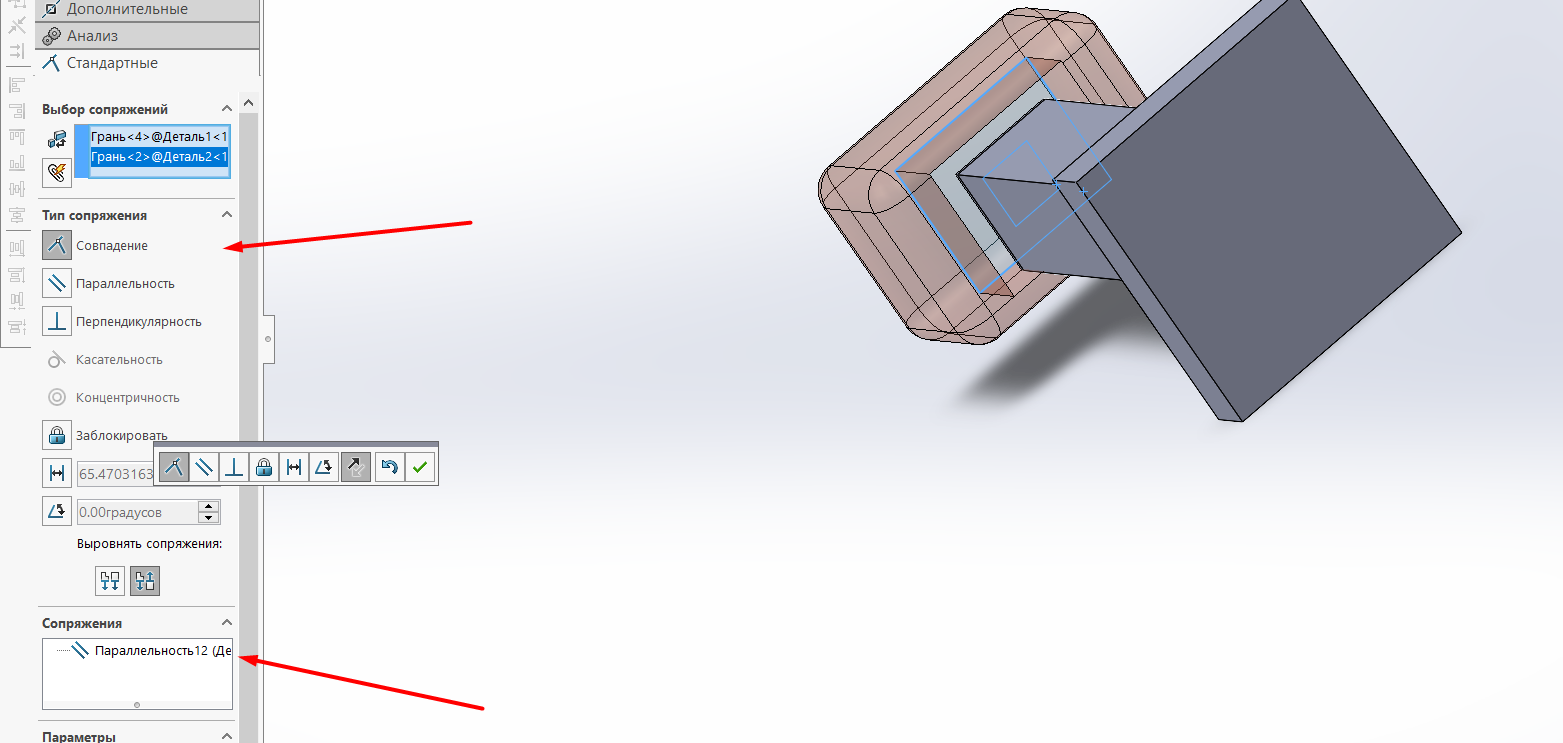

Выравниваем сначала параллельно а потом соединяем их (сопряжение)

3.термальная мощность для второй

4.термальный анализ второй

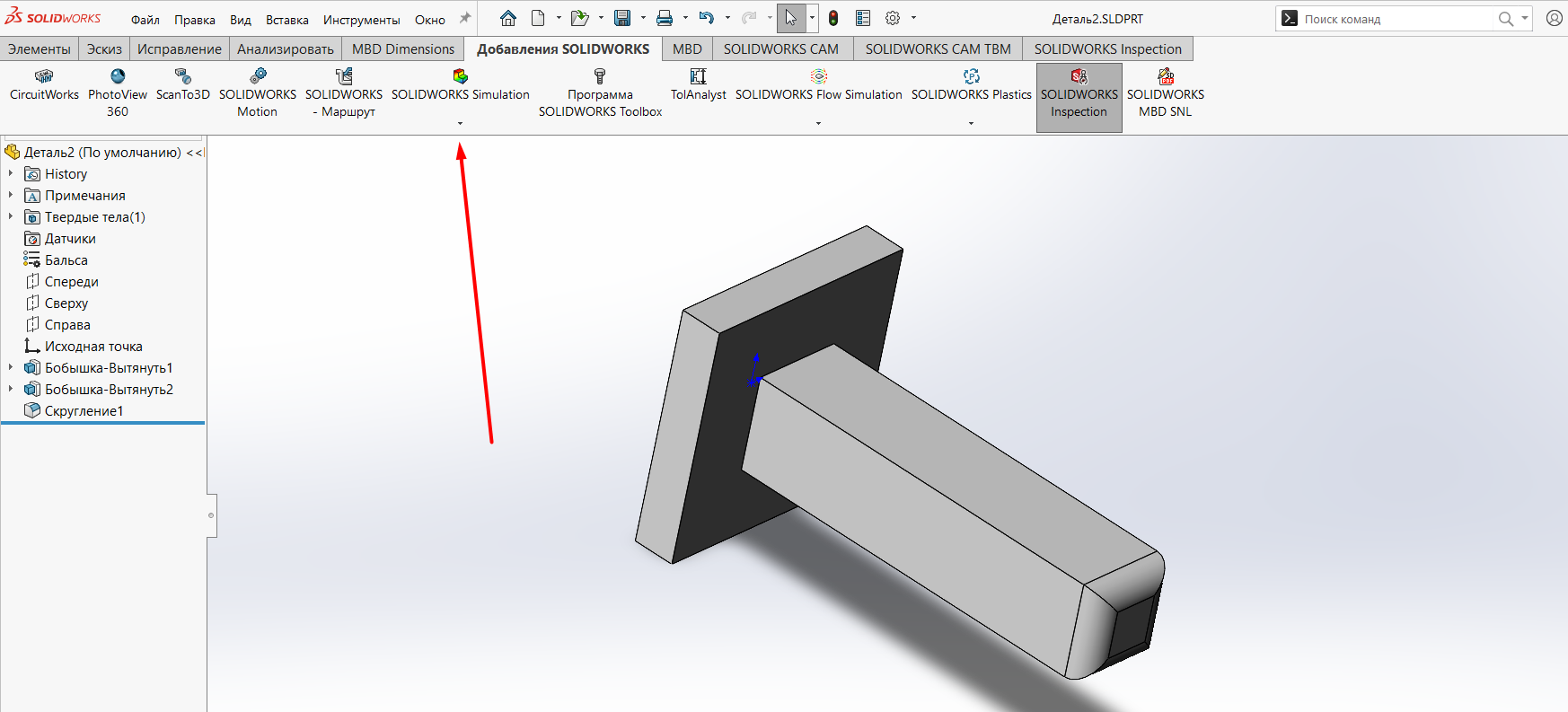

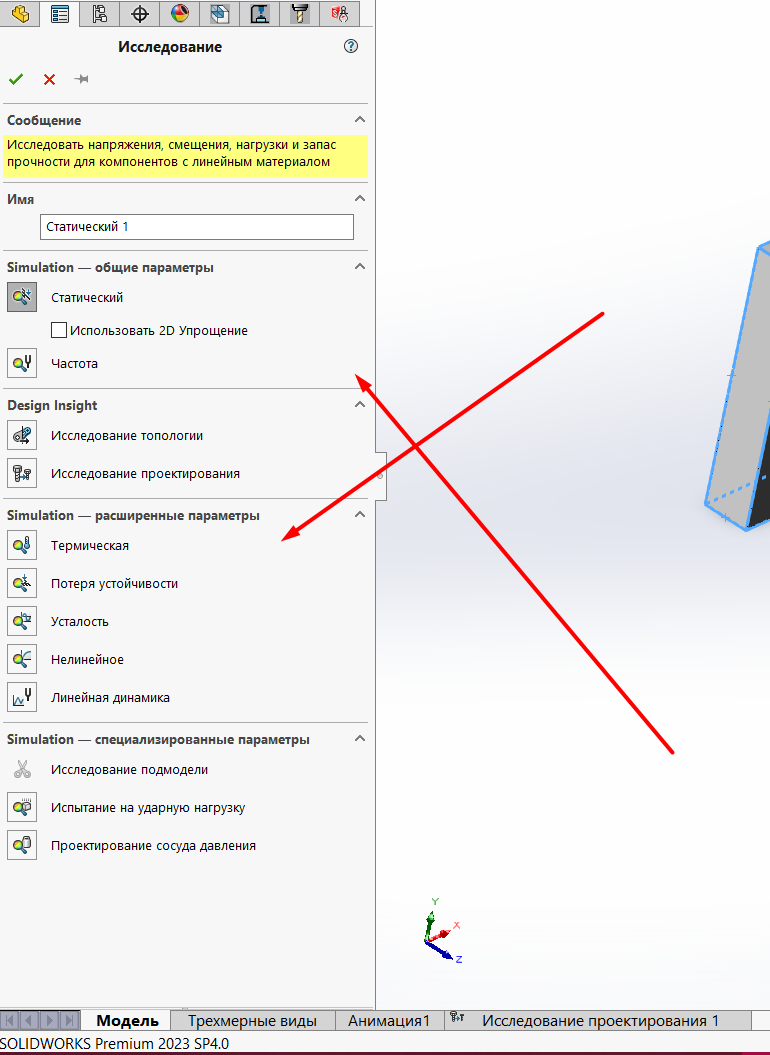

Если не отображается вкладка симуляции надо просто нажать на кнопку где стрелка

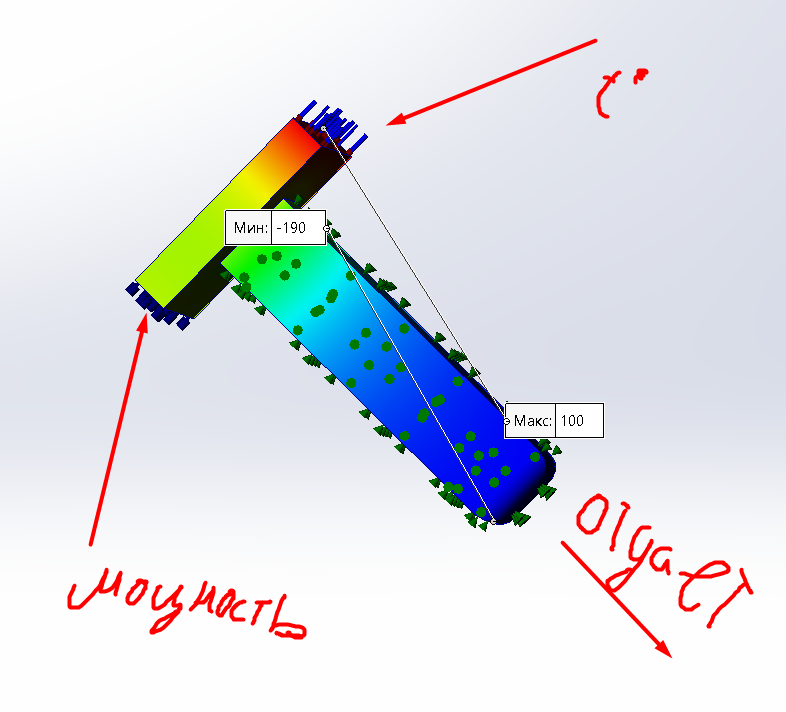

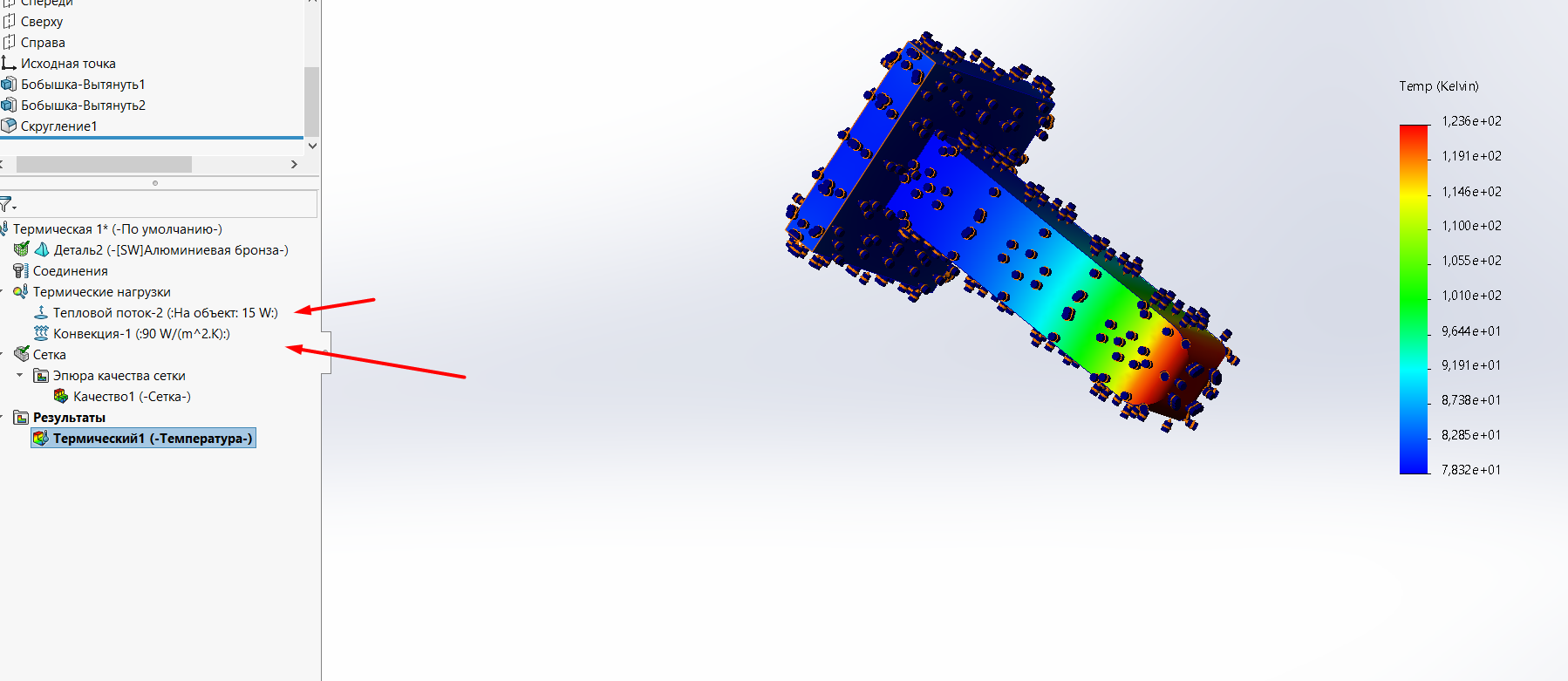

Через некоторое время появляется результат выполнения – тепловая карта не модели и температурная диаграмма справа от модели. На температурной диаграмме показывается цветовое обозначение температур в градусах Кельвина, от наименьшей к наибольшей в данном расчете.

Те я назначил конвекцию и тепловую мощность которая выделяется на всех поверхностях и создал сетку для отображения

(отображение редактируется если нажать на график разноцветный и там положение графика – формат и тд)

Конвекция – где отдает тепло назначаем

Температура – что греется

Тепловой поток – греется от мощности (что греется и на сколько)

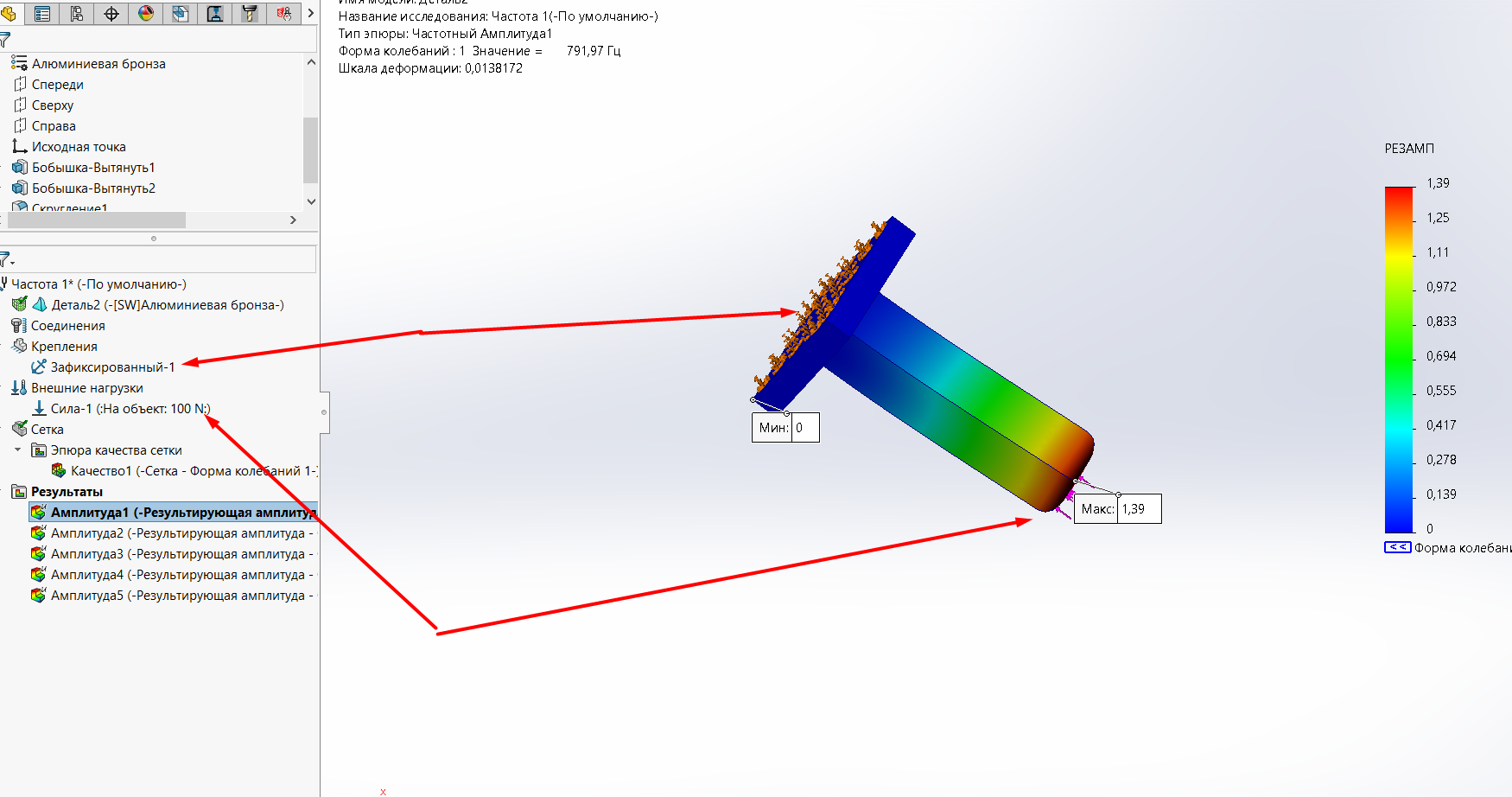

5.частотный анализ второй

Фиксируем и прикладываем

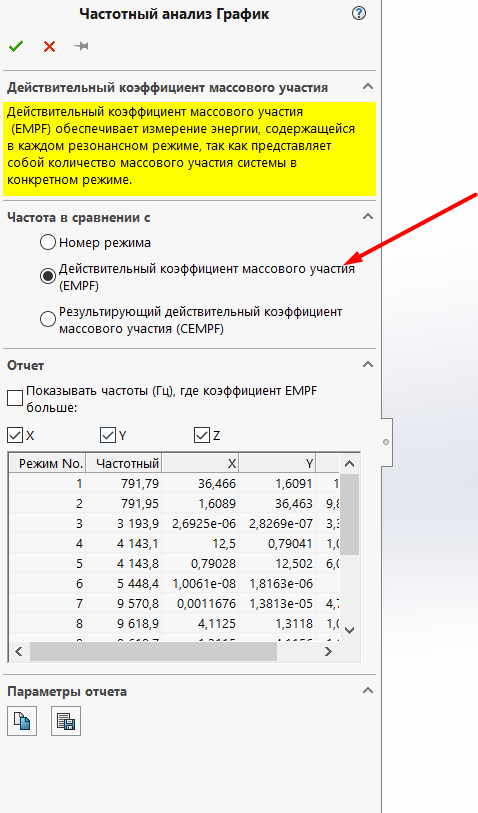

Задаем кол-во частот

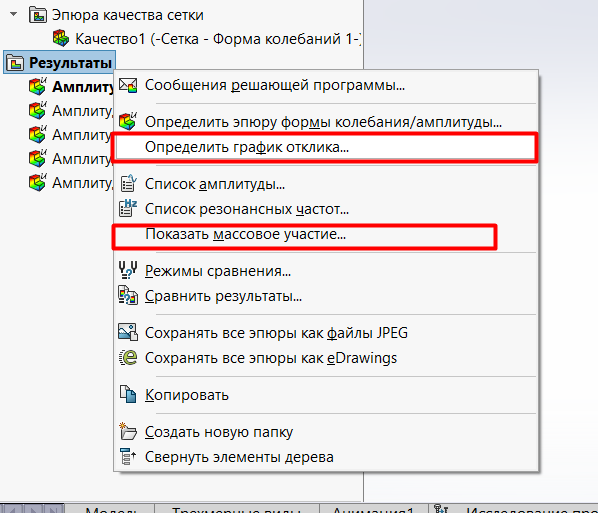

Графики и др
