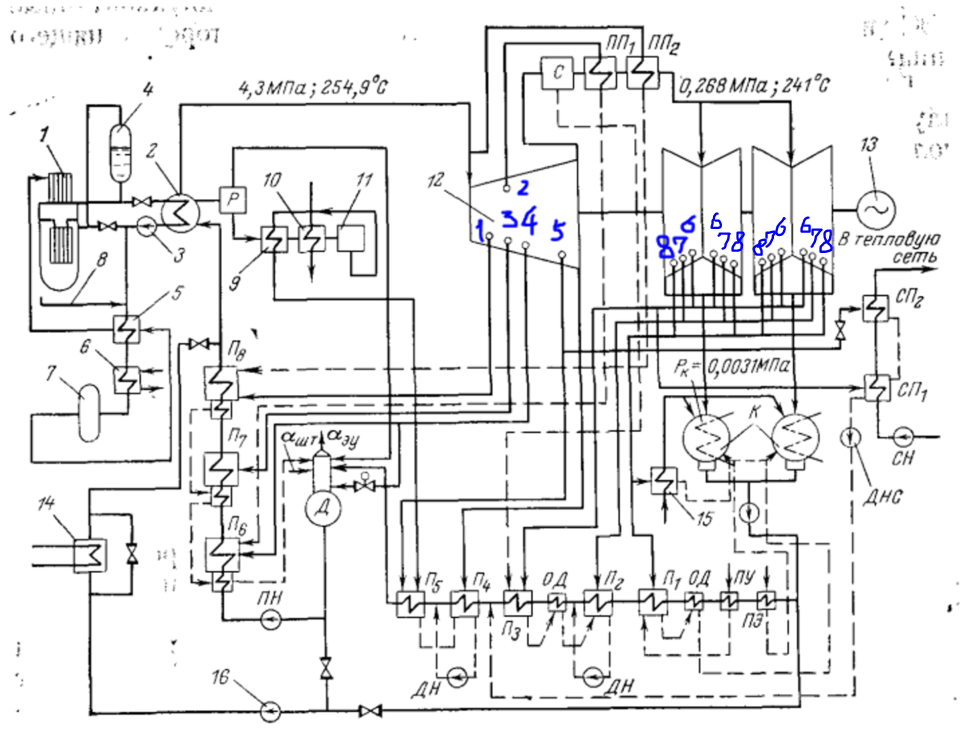

Паспорт тепловой схемы

турбоустановки типа K-220-44 (АЭС)

_{(по моему варианту№9 была К-1000-60/3000 (АЭС), тепловой схемы которой нет ни в литературе, ни в интернете, я к Вам подошел и Вы разрешили взять K-220-44 (АЭС) )}

1. Расшифровка обозначения типа ПТУ

К – конденсационная турбина;

220 – номинальная электрическая мощность, МВт;

44 – давление пара, поступающего в турбину, кгс/см²;

(АЭС) – для блока атомной электростанции.

2. Описание тепловой схемы

   1. Наличие промежуточного перегрева: да (сепаратор-пароперегреватель СПП–220 (С, ПП1, ПП2))

   2. Отпуск теплоты:

      1. На отопление - есть

Элементы сетевой установки: регулирующий клапан, , СП1, СП2, СН, ДНС

Номера отборов на сетевую установку 5 и 6

Тип отопительных отборов:

регулируемый – 5, нерегулируемый – 6

2. На производство - нет

Номер производственного отбора ______________

Возврат конденсата с производства – куда___________________

3. Схема регенеративного подогрева

   1. Число регенеративных отборов: 8

   2. Число ступеней регенеративного подогрева 8

   3. Число регенеративных подогревателей: 8 (П1-П8)

   4. Количество подогревателей высокого давления (ПВД): 3 (П6-П8)

   5. Схема включения деаэратора: вместе с ПВД к одному отбору

   6. Схема слива дренажа из ПВД : каскадная

   7. Количество подогревателей низкого давления (ПНД): 5 (П1-П5)

   8. Схема слива дренажа из ПНД: смешанная

   9. Наличие смешивающих регенеративных подогревателей: есть

4. Включение насосного оборудования

   1. Тип питательного насоса: с электроприводом.

   2. Наличие бустерного насоса: нет

   3. Для турбопривода

номер отбора на турбопривод питательного насоса _________;

сброс отработавшего в приводной турбине пара

(в конденсатор или в отбор) _________________________;

тип приводной турбины (конденсационная или противодавленческая) __________________.

4. Схема включения конденсатных насосов: одноподъемная.

5. Схема слива дренажей из элементов тепловой схемы

Количество дренажных насосов: 3 (ДН, ДН, ДНС)

Из каких элементов дренаж отводится с помощью насосов: ДНС – из СП1, ДН – из П2, ДН – из П4.

5. Схема подачи добавочной воды

   1. Элементы подготовки добавочной воды

Испаритель - нет

Охладитель продувки нет

Атмосферный деаэратор добавочной воды нет

2. Куда подается добавочная вода: в контур реактора, в подогреватель добавочной воды, ПУ (подогреватель, использующий пар уплотнений), ПЭ (подогреватель эжекторной установки).

1. Наличие др. вспомогательных элементов: да (п2.7)

7. Назначение вспомогательных элементов тепловой схемы (если есть в тепловой схеме):

   1. Циркуляционный насос (№3) – для обеспечения необходимо давления воды в первом контуре (12,2 МПа)

   2. Компенсатор объема (№4) – для компенсации изменения объема воды первого контура при ее нагревании

   3. Регенеративный теплообменник (№5) – для передачи теплоты водой первого контура воде второго контура, не соприкасаясь с ней, что исключает попадание радиоактивных веществ за пределы реакторного зала

   4. Доохладитель (№6, №10): для охлаждения продувочной воды по условиям работы фильтра (№7) и ионнообменного фильтра (№11)

   5. Фильтр (№7) – для очистки воды от примесей;

   6. Ионно – обменный фильтр (№11): для очищения воды – удаления из воды радионуклидов

   7. Охладитель системы расхолаживания (№14): для отвода тепла при нарушении штатной циркуляции теплоносителя в контуре охлаждения реактора (например, при авариях, связанных с разуплотнением первого контура, расхолаживание во время останова реактора, расхолаживание при перегрузке)

   8. Подогреватель добавочной воды (№15): для подогрева добавочной воды, поступающей в конденсатор (К) для повышения теплоемкости воды, что позволяет увеличить количество тепла, поглощаемого конденсатором

   9. Насос (№16): для создания давления для перемещения воды из конденсатора (К) в охладитель системы расхолаживания (№14).

   10. Расширитель продувки ПГ (Р): для снижения давления продувочной воды до величины, допускаемой фильтрами системы очистки и возврата тепла продувки в теплоэнергетический цикл АЭС

   11. Сепаратор (С): для разделения пара и воды, поступающих из котла. Он позволяет отделить воду от пара и выводить ее схему, в то время как пар направляется к турбине для производства электроэнергии через ПП1 и ПП, позволяя обеспечить эффективное использование пара в процессе генерации электроэнергии.)

   12. Парооперегреватели (ПП1 и ПП2): для повышения температуры и давления пара перед его подачей в турбину для увеличения КПД установки, для предотвращения образования конденсата в паропроводах и турбине).

   13. Сетевые подогреватели (СП1, СП2): для подогрева паром из отборов турбин сетевой воды, используемой для отопления тепловых потребителей

   14. Конденсатор (К): для конденсации пара, выходящего из турбины после производства ею работы. Конденсация пара происходит путем охлаждения его водой, которая циркулирует внутри конденсатора. В результате конденсации пара, образуется жидкость (конденсат), который подается насосом (16) в охладитель системы расхолаживания (14) через теплообменники тракта регенерации низкого давления в деаэратор (Д).

   15. Сетевой насос (СН): для обеспечения циркуляции теплоносителя: насос создавая необходимое давление поддерживает непрерывное движение теплоносителя по трубопроводам системы что необходимо для подачи тепла от АЭС к потребителям

   16. Дренажный насос сетевой (ДНС): для возврата воды тепловой сети (из сетевого подогревателя СП1) в подогреватель низкого давления П4.

   17. Дренажный насос (ДН): для подачи конденсата греющего в линию основного конденсата.

   18. Регенеративные подогреватели низкого (П1-П4) и высокого давления (П6-П8): для повышения КПД цикла. Пар регенеративных отборов конденсируется в подогревателях, отдавая тепло питательной воде, температура которой постепенно повышается, так как вода движется от подогревателей с меньшим давлением к подогревателям с большим давлением греющего пара.

   19. Деаэратор (Д): для удаления из воды (рабочего тела) растворенных в ней газов. Необходимость деаэрации обусловлена тем, что наличие газов в воде приводит к коррозии металла трубопроводов, поверхностей теплообмена подогревателей и других элементов установки. Попадая в воду, продукты коррозии откладываются при парообразовании в виде накипи на внутренней поверхности испарительных труб котла. Накипь обладает повышенным термическим сопротивлением теплопроводности, что, учитывая высокий уровень температур в топочной камере, может привести к пережогу труб испарительной поверхности нагрева котла. Предотвращая такие явления, деаэрация воды способствует повышению надежности работы установки.

3. Описание паровой турбины

   1. Состояние острого пара: насыщенный

   2. Тип турбины в соответствие с отводом отработавшего пара:

Конденсационная (т.к. есть конденсатор)

3. Тип турбины по назначению: теплофикационная

4. Число цилиндров турбины: 3 (один однопоточный ЦВД и два двухпоточных ЦНД)

5. Наличие двухпоточных цилиндров: 2 (ЦНД1, и ЦНД2)

4. Описание котла

Тип котла – барабанный, прямоточный: барабанный

Составил студент гр. 5АМ32/ Кутонов В.С.

Проверил: доцент НОЦ Бутакова / Ромашова О.Ю.
