4. Место барабанного котла в тепловой схеме электростанции.

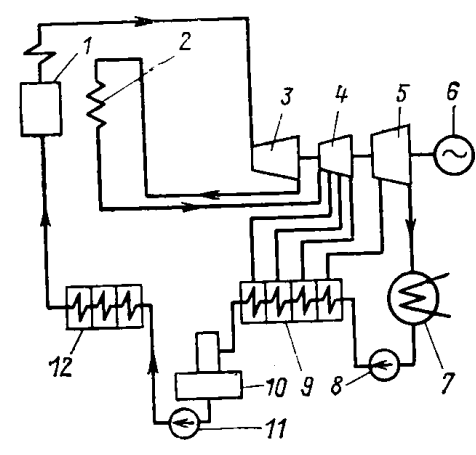

Рисунок 3 – Принципиальная схема энергоблока с барабанным котлом

1 – Барабанный котел;

2 – промежуточный перегреватель;

3 – ЦВД;

4 – ЦСД;

5 – ЦНД;

6 – электрический генератор;

7 – конденсатор;

8 – конденсатный насос;

9 – регенеративные подогреватели низкого давления;

10 – деаэратор;

11 – питательный насос;

12 – регенеративные подогреватели высокого давления.

5. Параметры, которые контролируются в процессе эксплуатации

Котельная установка с барабанным котлом, работающим в составе энергетического блока, должна быть оборудована следующими защитами, действующими на останов котла:

- прекращение расхода через промежуточный пароперегреватель;

- повышение уровня в барабане;

- понижение уровня в барабане;

- понижение температуры свежего пара за котлом дубль-блока;

- погасание общего факела в топке;

- понижение давления газа;

- понижение давления мазута;

- понижение давления в системе смазки мельниц с прямым вдуванием при централизованной подаче масла;

- отключение всех дымососов;

- отключение всех дутьевых вентиляторов;

- отключение всех регенеративных воздухоподогревателей;

- отключение всех вентиляторов первичного воздуха;

- отключение всех мельничных вентиляторов при транспортировке пыли сушильным агентом от этих вентиляторов.

Котельная установка с барабанным котлом, работающим в составе энергетического блока, должна быть оборудована следующими защитами, производящими локальные операции:

- повышение уровня в барабане;

- потускнение общего пылеугольного факела в топке;

- невоспламенение первой горелки или погасание факела всех горелок при растопке котла;

- невоспламенение или погасание факела газовой или мазутной горелки, оснащенной запально-защитным устройством; - понижение давления в топке газоплотного котла; - повышение давления в сепараторе непрерывной продувки котла.

При выявлении парений или других признаков повреждения необогреваемых гибов котлов необходимо немедленно принять меры по снижению давления в барабане, разгрузке котла с последующим его остановом.

Для поддержания постоянства рабочих параметров котла и экономичности необходимо непрерывно контролировать и корректировать его работу.

Режимы эксплуатации паровых котельных установок различаются в зависимости от типа котла (барабанный или прямоточный).

Требования к эксплуатации паровых котельных установок с барабанными котлами в стационарных и переходных режимах работы Основными оперативными параметрами работы барабанного котла являются давление и температура перегретого пара.

Регулирование топочного режима барабанного котла, то есть соответствия подачи топлива, воздуха и необходимой тяги, ведется по давлению пара.

При эксплуатации барабанного котла для нормальной работы следует поддерживать уровень в барабане в допустимых пределах. Между расходом питательной воды и паропроизводительностью должно выдерживаться надлежащее соотношение: некоторый количественный небаланс с преобладанием подачи воды для восполнения возможных потерь и продувки. В отдельные относительно короткие периоды допустимо обратное расхождение, длительность которого определяется аккумулирующей способностью воды в барабанах.

Количественно подача воды обеспечивается давлением воды в питательной магистрали и устанавливается регулирующим клапаном, перепад давлений воды на котором не должен превышать пределов от 2,5 до 3,0 МПа..

При нормальной работе барабанного котла контролю и регулированию подлежат следующие объекты: приготовление и подача топлива к горелкам, работа топки, питание водой, давление и температура перегретого пара, содержание примесей в паре и экономичность работы котла.

Питание барабанного котла производится непрерывно посредством регулирующих клапанов автоматически или дистанционно машинистом; при этом в барабане поддерживается нормальный уровень воды [3].
