Цель работы: изучение и моделирование работы семисегментных индикаторов в среде LabView; создание «вспомогательных устройств» для индикации; создание библиотеки подпрограмм данных элементов; изучение структуры «While Loop»; изучение сдвиговых регистров «Shift Register».

Схема работы:

Рис 1. Лицевая панель приборов и структурная схема приборов − семисегментных индикаторов созданных в задании 1

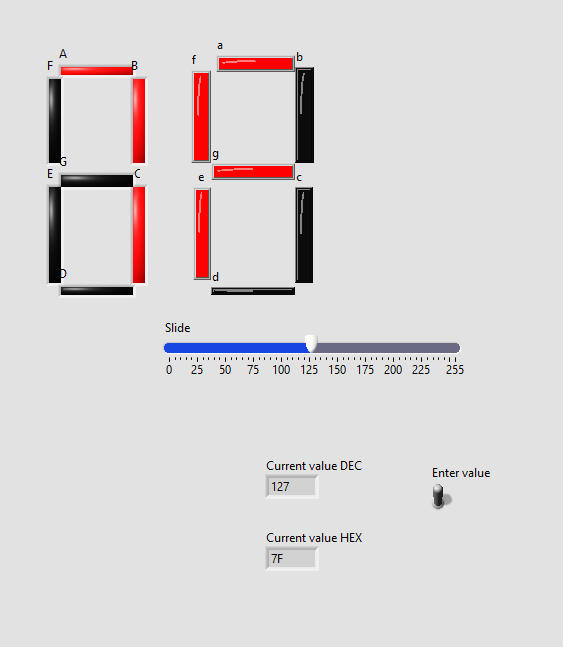

Рис 2. Лицевая панель прибора и структурная схема прибора - семисегментного дешифратора созданного в задании 2

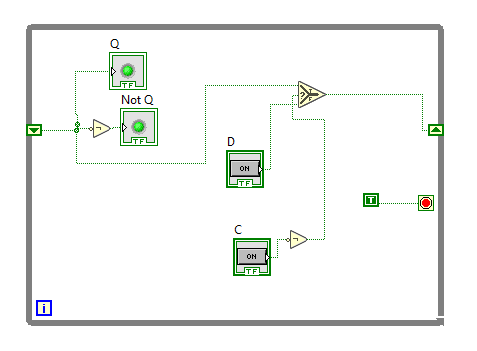

Рис 3. Структурная схема прибора − D-триггера

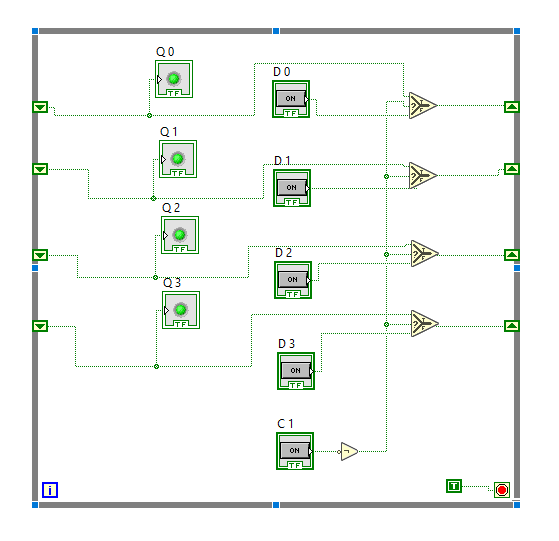

Рис 4. Структурная схема прибора – 4-битного регистра

Рис 5. Структурная схема прибора – 8-битного регистра

Вывод: В ходе выполнения лабораторной работы была изучена и смоделирована работа семисегментных индикаторов в среде LabView. Успешно были созданы вспомогательные устройства для индикации и разработана библиотека подпрограмм для данных элементов. В процессе работы были исследованы такие структуры, как "While Loop" и сдвиговые регистры "Shift Register", что позволило лучше понять их применение в цифровых схемах и системах индикации. Полученные знания и навыки могут быть применены при проектировании и моделировании цифровых устройств в сфере приборостроения.
