Практическая работа

по дисциплине “Телевидение”

на тему

Выполнил:

студент группы БРА2101

Епифанов Г. Ю

Проверил:

Коринский А.М.

Москва 2024

Задание 3

Цель работы:

Исследование основных принципов телевизионной развертки (преобразование геометрических параметров передаваемого оптического изображения во временные и частотные параметры видеосигнала). Исследование частотных свойств видеосигнала (определение верхней граничной частоты спектра, определение частот спектра, соответствующих деталям изображения заданных размеров). Исследование формы полного видеосигнала (ГОСТ на временные и амплитудные параметры). Ознакомление с основными принципами преобразования аналогового видеосигнала в цифровую форму (дискретизация по времени и квантование по уровням).

Выполнение:

Вариант 5

N=100 L1=0.1

Z=350 L2=0.3

X0=0.55 L3=0.6

R1=0.175 L4=0.6

R2=0.25 L5=0.7

P=0.8

a=0.188

b=0.08

1. Верхняя граничная частота спектра видеосигнала f_B\

2. Временные интервалы

3. Частота первой гармоники импульсного сигнала fd при развертке по строке изображения типа "шахматное поле"

4. Номера строк, соответствующих развертке горизонтальных линий на высотах 0.66h и 0,2h.

5. Определите минимально допустимую частоту дискретизации и значения проквантованного сигнала Yi .

Задание 4

Цель работы:

Ознакомление с принципами построения системы цветного телевидения СЕКАМ. Исследование методов повышения помехоустойчивости и совместимости, используемых в системе СЕКАМ. Изучение и практическое использование методики расчета значений частот и амплитуд сигнала цветности в системе СЕКАМ. Изучение требований ГОСТ к отдельным звеньям формирования сигналов СЕКАМ.

Выполнение:

Er = 0.4

Eb = 0.1

Eg = 0.9

δ1 = 0.1

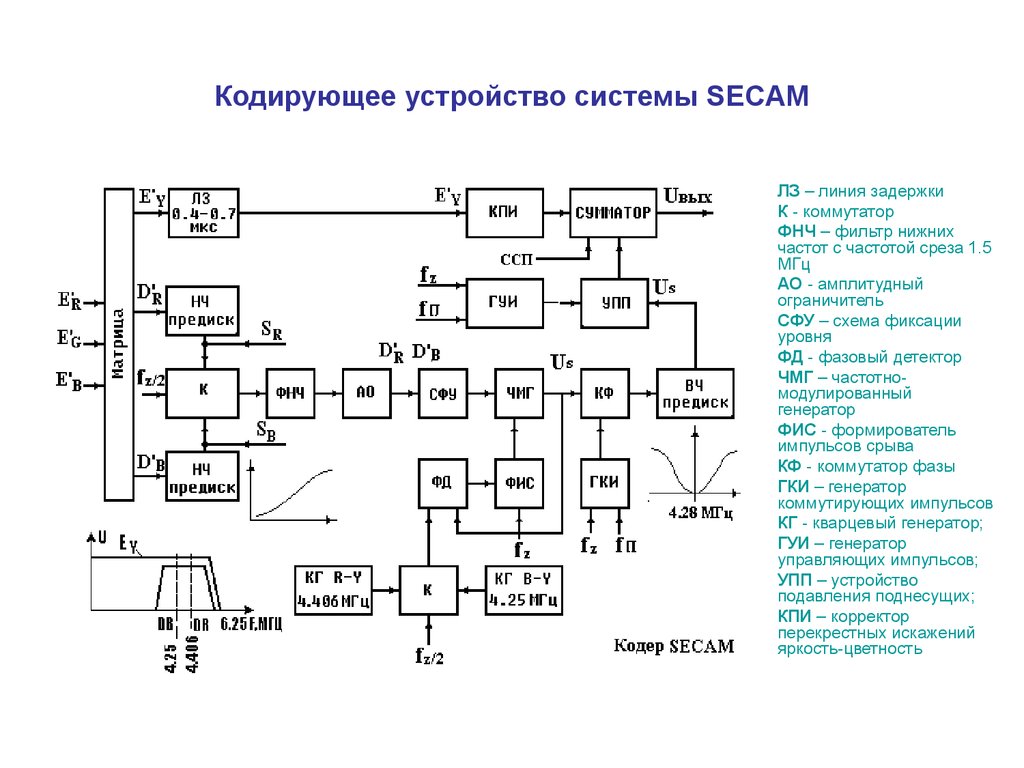

1. Схема кодирующего устройства системы цветного телевидения СЕКАМ

2. Расчет значений сигнала яркости, цветоразностных сигналов, девиации частот поднесущих, текущие значения частот поднесущих и их амплитуды

3. Расчет значения частоты первой гармоники видеосигнала при передаче "шахматного поля"

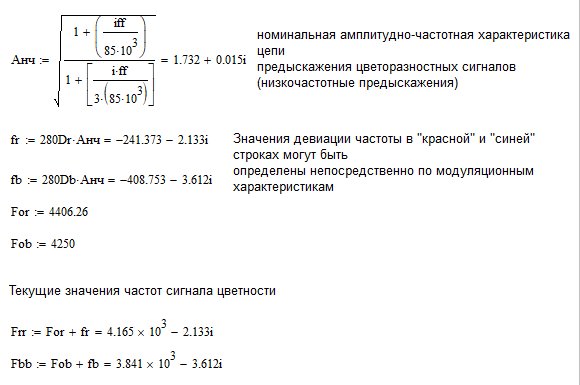

4. Коэффициент низкочастотного предыскажения (А_НЧ) для этой частоты и значения девиации частоты для сигналов D'R и D'B учетом низкочастотных предыскажений. Текущие значения частот сигнала цветности

5. Коэффициенты высокочастотного предыскажения (А_ВЧ) для этих частот. Определите амплитуды сигнала цветности.

Анч	Ey	ER-Y	DR	∆fr	fr	Ar	EB-Y	DB	∆fв	fв	АB
1.73	0.662	-0.262	-0.5	-241	4165	1.461	-0.56	-0.843	-409	3841	1.461
