.docМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Ордена Трудового Красного Знамени федерального государственного бюджетного образовательного учреждения высшего образования «МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»
(МТУСИ)
Кафедра телевидения и звукового вещания
Лабораторная работа №104 «Исследование частотных характеристик входного сопротивления электродинамической головки при ее различном акустическом оформлении»
по дисциплине
ОАиА
Выполнили:
студенты группы БРА1801
Сапронов П. С.
Йович В.М.
Зимецкий Р.Ф.
Сучкова Д.М.
Москва 2021
Цель работы
Исследование частотных характеристик входного сопротивления электродинамической головки при ее различном акустическом оформлении.
Задание
По данным измерений построить частотные характеристики модуля |Z| и фазового угла полного входного сопротивления электродинамической головки, работающей в открытом, закрытом ящике и с фазоинвертором.
Рассчитать величины активной R и реактивной X составляющих входного сопротивления громкоговорителя.
Структурная схема измерительной установки приведена на рис. 1.
Р
ис.
1. Функциональная схема измерительной
установки
Ход работы
Полученные данные измерений для электродинамической головки, работающей в открытом ящике:
f, Гц |
|Z|, Ом |
2a, мм |
b, мм |
tg(φ/2) |
φ, ◦ |
cos φ |
sin φ |
R, Ом |
X, Ом |
63 |
5 |
40 |
15 |
-1.092 |
73.7 |
-0.088 |
-0.996 |
-2.809 |
-31.970 |
125 |
28 |
40 |
6 |
1.528 |
33.4 |
-0.400 |
0.916 |
-12.845 |
29.411 |
200 |
6 |
40 |
4 |
-3.076 |
22.6 |
-0.809 |
-0.588 |
-25.957 |
-18.874 |
500 |
6 |
40 |
8 |
-0.192 |
43.6 |
0.929 |
-0.370 |
29.810 |
-11.889 |
1000 |
7 |
40 |
7 |
0.471 |
38.6 |
0.636 |
0.771 |
20.424 |
24.756 |
2000 |
10 |
40 |
12 |
-0.486 |
61.9 |
0.618 |
-0.786 |
19.840 |
-25.226 |
Частотная характеристика модуля входного сопротивления громкоговорителя:
Расчет
;
;
.
П
олученные
результаты расчета занесем в таблицу
выше.
В закрытом ящике:
f, Гц |
|Z|, Ом |
2a, мм |
b, мм |
tg(φ/2) |
φ, ◦ |
cos φ |
sin φ |
R, Ом |
X, Ом |
63 |
4 |
40 |
10 |
7.175 |
53.1 |
-0.962 |
0.273 |
-19.238 |
5.469 |
125 |
7 |
40 |
12 |
-0.486 |
61.9 |
0.618 |
-0.786 |
12.364 |
-15.720 |
200 |
13 |
40 |
8 |
-0.192 |
43.6 |
0.929 |
-0.370 |
18.577 |
-7.409 |
500 |
6 |
40 |
4 |
-3.076 |
22.6 |
-0.809 |
-0.588 |
-16.176 |
-11.762 |
1000 |
7 |
40 |
10 |
7.175 |
53.1 |
-0.962 |
0.273 |
-19.238 |
5.469 |
2000 |
9 |
40 |
12 |
-0.486 |
61.9 |
0.618 |
-0.786 |
12.364 |
-15.72 |

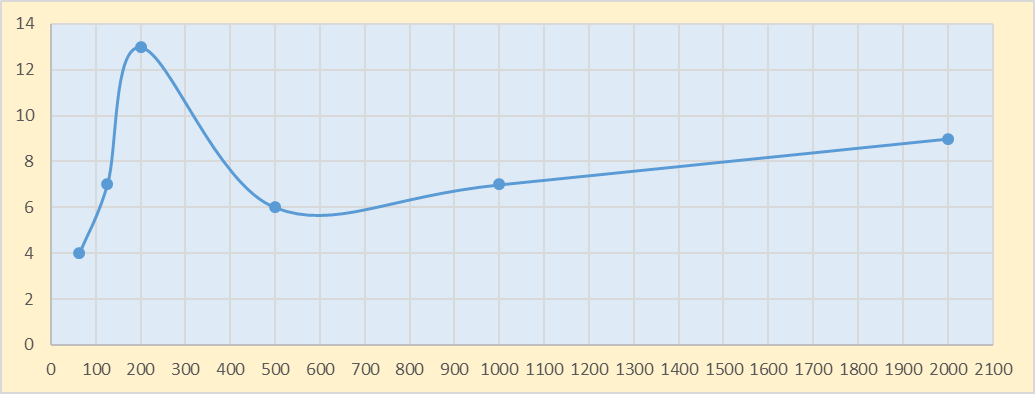

Частотная характеристика модуля входного сопротивления громкоговорителя:
Расчет
В ящике с фазоинвертором:
f, Гц |
|Z|, Ом |
2a, мм |
b, мм |
tg(φ/2) |
φ, ◦ |
cos φ |
sin φ |
R, Ом |
X, Ом |
63 |
6 |
40 |
16 |
1.430 |
77.3 |
-0.343 |
0.939 |
-6.471 |
17.695 |
125 |
10 |
40 |
4 |
-3.076 |
22.6 |
-0.809 |
-0.588 |
-15.239 |
-11.081 |
200 |
7 |
40 |
8 |
-0.192 |
43.6 |
0.929 |
-0.370 |
17.501 |
-6.980 |
500 |
5 |
40 |
4 |
-3.076 |
22.6 |
-0.809 |
-0.588 |
-15.239 |
-11.081 |
1000 |
8 |
40 |
6 |
1.528 |
33.4 |
-0.400 |
0.916 |
-7.541 |
17.267 |
2000 |
9 |
40 |
8 |
-0.192 |
43.6 |
0.929 |
-0.370 |
17.501 |
-6.980 |
Частотная характеристика модуля входного сопротивления громкоговорителя:
Расчет
Вывод: В процессе выполнения лабораторной работы были получены частотные характеристики модулей входных сопротивлений громкоговорителя для трех режимов, а также найдены резонансы как по осциллографу (эллипс сопротивлений, вырождающийся в линию), так и с помощью слухового восприятия; рассчитаны углы сдвига фаз, активные и реактивные составляющие входных сопротивлений электродинамической головки на ЭВМ.
