МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Ордена Трудового Красного Знамени федерального государственного бюджетного образовательного учреждения высшего образования «МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»
Кафедра ТиЗВ
Лабораторная работа №102
«Определение параметров эквивалентной схемы головки громкоговорителя (исследование параметров головки громкоговорителя и расчет фазоинвертора)»
по дисциплине ОАиА
Выполнили:
студенты группы БРА2101
Епифанов Г. Ю
Силин М. А
Цель работы:
Исследование параметров головки громкоговорителя и расчет фазоинвертора. Определение коэффициента полезного действия (КПД) громкоговорителя.
С
хема
и описание измерительной установки:

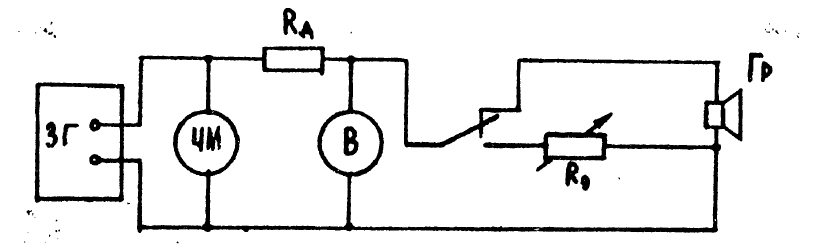

Рис.1 Структурная схема измерительной установки
Источником сигнала служит звуковой генератор ЗГ, к одному из выходов которого подключен частотомер ЧМ.
Через добавочное сопротивление Rд (Rд>>Zгр) сигнал поступает либо на громкоговоритель Гр, либо на магазин сопротивлений Rэ.
Напряжения на Rэ и Гр контролируются с помощью вольтметра В.
Результаты измерений:
ƒ0’ |
ƒ1’ |
ƒ2’ |
R0 |
R1 |
ƒ1 |
ƒk |
ƒв |
Rв |
ƒ0’уточ |
160 Гц |
31 Гц |
300 Гц |
6.3 Ом |
4.4 Ом |
125 Гц |
190 Гц |
145 Гц |
5.8 Ом |
96 Гц |
Таблица 1 – результаты измерений
f, Гц |
31,5 |
63 |
125 |
152 |
172 |
190 |
250 |
500 |
1000 |
2000 |
|
|
|
|
|
|Z|, Ом, В ящике |
4,8 |
4,7 |
5,3 |
5,8 |
6,5 |
6,1 |
5,7 |
5,4 |
6,2 |
6,7 |
|
|
|
|
|
f, Гц |
31,5 |
63 |
125 |
140 |
160 |
180 |
250 |
500 |
1000 |
2000 |
|
|
|
|
|
|Z|, Ом, В св. поле |
4,4 |
4,8 |
5,4 |
5,9 |
6,3 |
6,1 |
5,3 |
5,4 |
6,4 |
8 |
|
|
|
|
|
f, Гц |
31,5 |
63 |
103 |
123 |
125 |
143 |
145 |
170 |
190 |
210 |
250 |
301 |
500 |
1000 |
2000 |
|Z|, Ом, С фазоинв. |
5 |
5,3 |
5,6 |
5,7 |
5,9 |
5,5 |
5,4 |
5,9 |
6,6 |
6,3 |
5,9 |
5,8 |
6 |
6,7 |
7,9 |
Таблица 1 – Результаты измерений для графиков

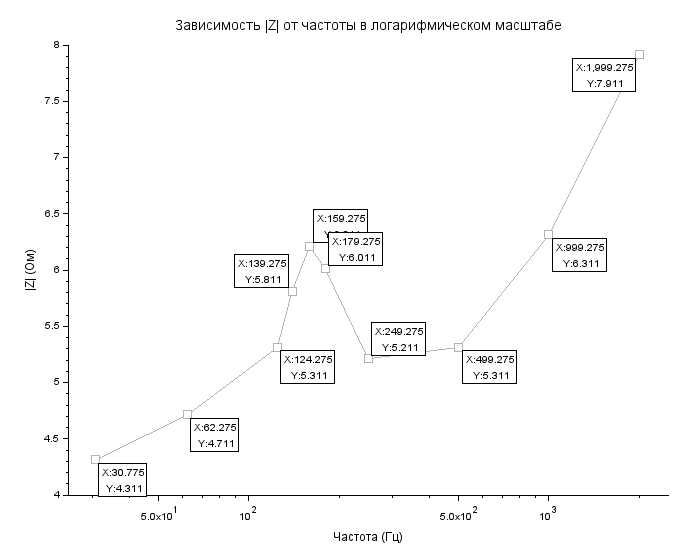

Рис.2 Полное сопротивление громкоговорителя в свободном поле

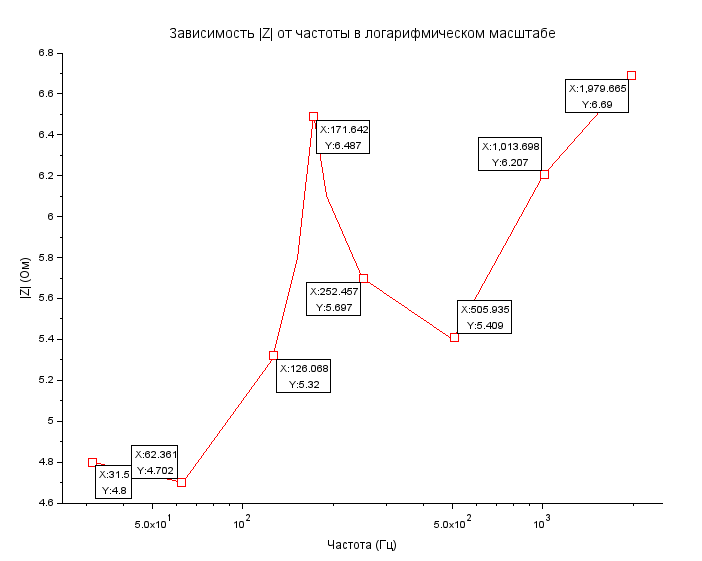

Рисунок 1 – Полное сопротивления головки громкоговорителя в ящике
Рисунок 2 – Полное сопротивление головки громкоговорителя с фазоинверторором
Расчет потерь в подвижной системе Qм
Расчет потерь, внесённых при движении звуковой катушки в магнитном поле Qэ
Расчет параметров
,
,
и
Пусть
Расчет общей добротности головки
Расчет ориентировочного значение КПД
КПД должно быть уменьшено на 40-60% за счёт потерь
Расчёт конструктивных параметров фазоинвертора
Гц.
0.9
0.74

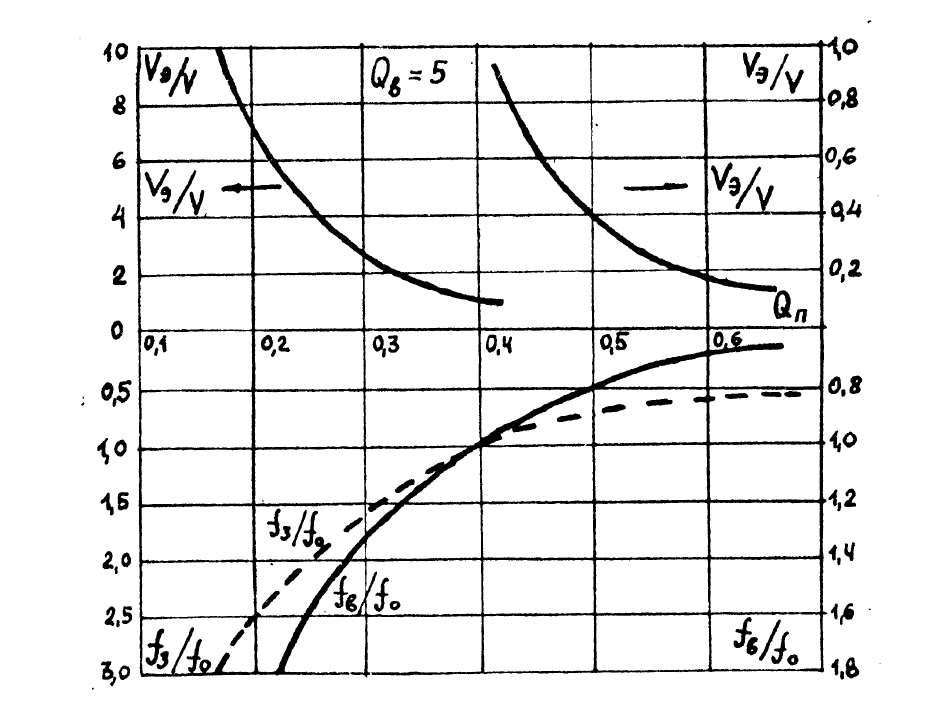

Рисунок 3 – Нормограмма
Расчёт фазоинвертора
Из соотношения 1 х 0.8 х 0.5 получим 30 х 24 х 15
Расчет длины инвертора
Расчет длины краевых эффектов
