Анализ требований. 2 модуль / Задание 2.2.1._Федорков_Ю.А

МИНОБРНАУКИ РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

Кафедра информационных систем

Задание 2.2.1

по дисциплине “Анализ требований”

Тема: Моделирование бизнес-процесса. Виды представления БП.

Студент гр. 2376 _____________________ Федорков Ю.А.

Преподаватель ______________________ Яцык А.А.

Санкт-Петербург

2024

1. Ознакомиться с исходными данными по теме введения курортного сбора на территории Санкт-Петербурга (во вложении):

   1. Распоряжение № 49-р об учете плательщиков курортного сбора;

   2. Распоряжение № 50-р о ведении реестра операторов курортного сбора

2. Определить участников процесса, их цели и функции. Оформить таблицей: участник/цели/функции;

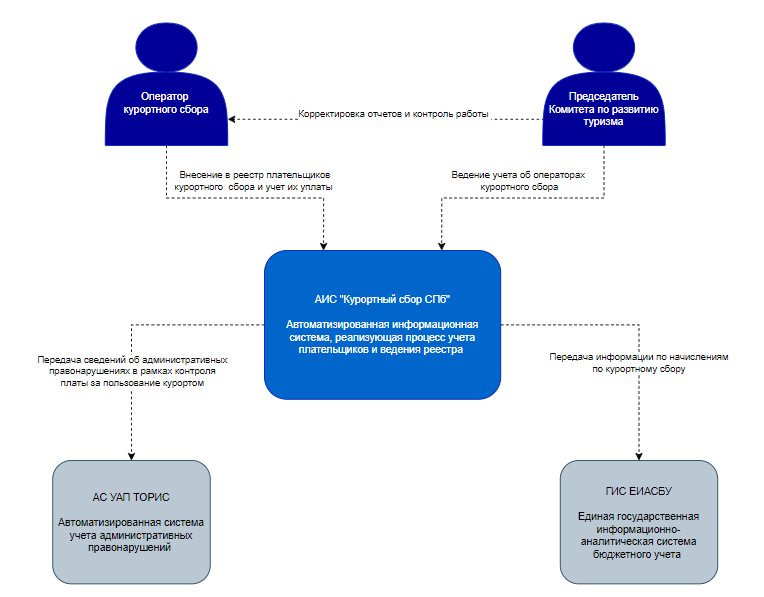

3. Построить диаграмму первого (контекстного) уровня в нотации C4 с учетом уточнений:

   1. Процесс учета плательщиков и ведения реестра операторов курортного сбора реализует автоматизированная информационная система (АИС) «Курортный сбор Санкт-Петербурга»;

   2. АИС «Курортный сбор Санкт-Петербурга» взаимодействует с государственной информационной системой Санкт-Петербурга «Единая информационно-аналитическая система бюджетного (бухгалтерского) учета» (ГИС ЕИАСБУ) в части передачи информации по начислениям по курортному сбору;

   3. АИС «Курортный сбор Санкт-Петербурга» взаимодействует с автоматизированной системой учета административных правонарушений (АС УАП ТОРИС) в части передачи оснований административных правонарушений в рамках контроля (надзора) за плательщиками платы за пользование курортной инфраструктуры (курортный сбор).

Для диаграммы можно использовать DrawIO, Miro или другую программу визуального представления данных.

Выполнение работы

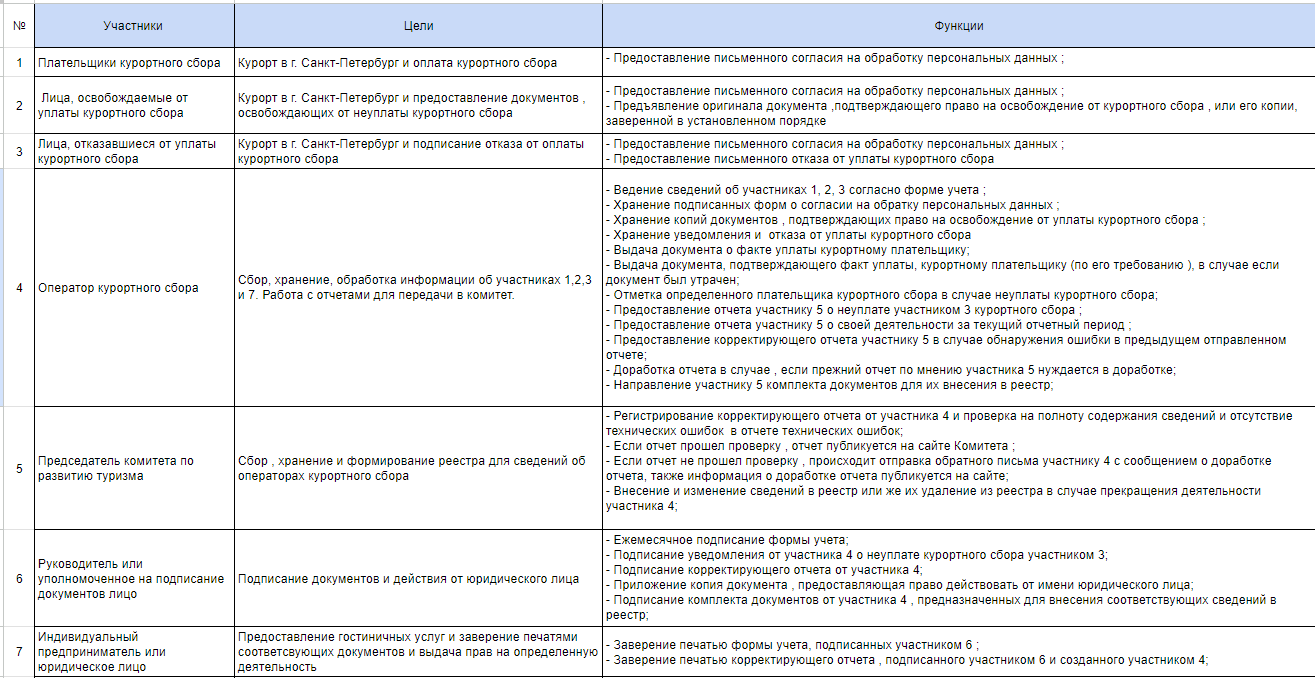

Таблица 1.

Диаграмма сделана с помощью приложения Draw io.
