Проектирование микроволнового диодного смесителя

Часть 3

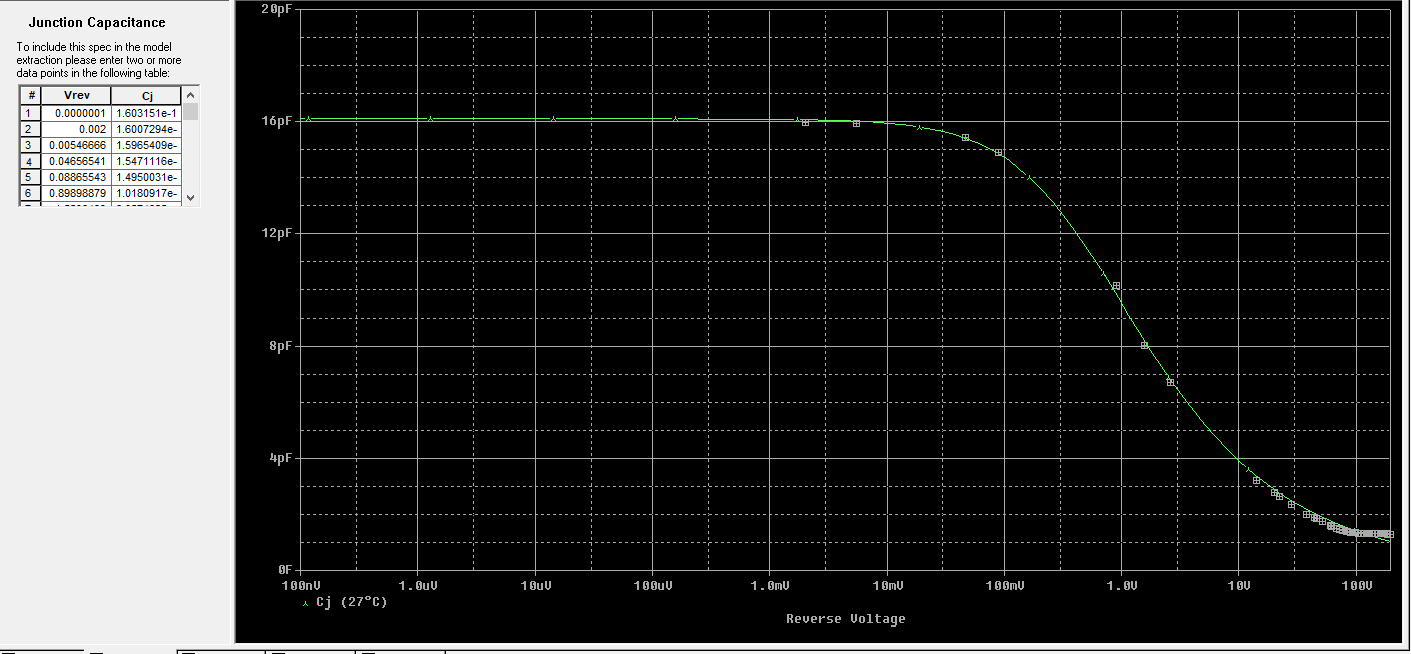

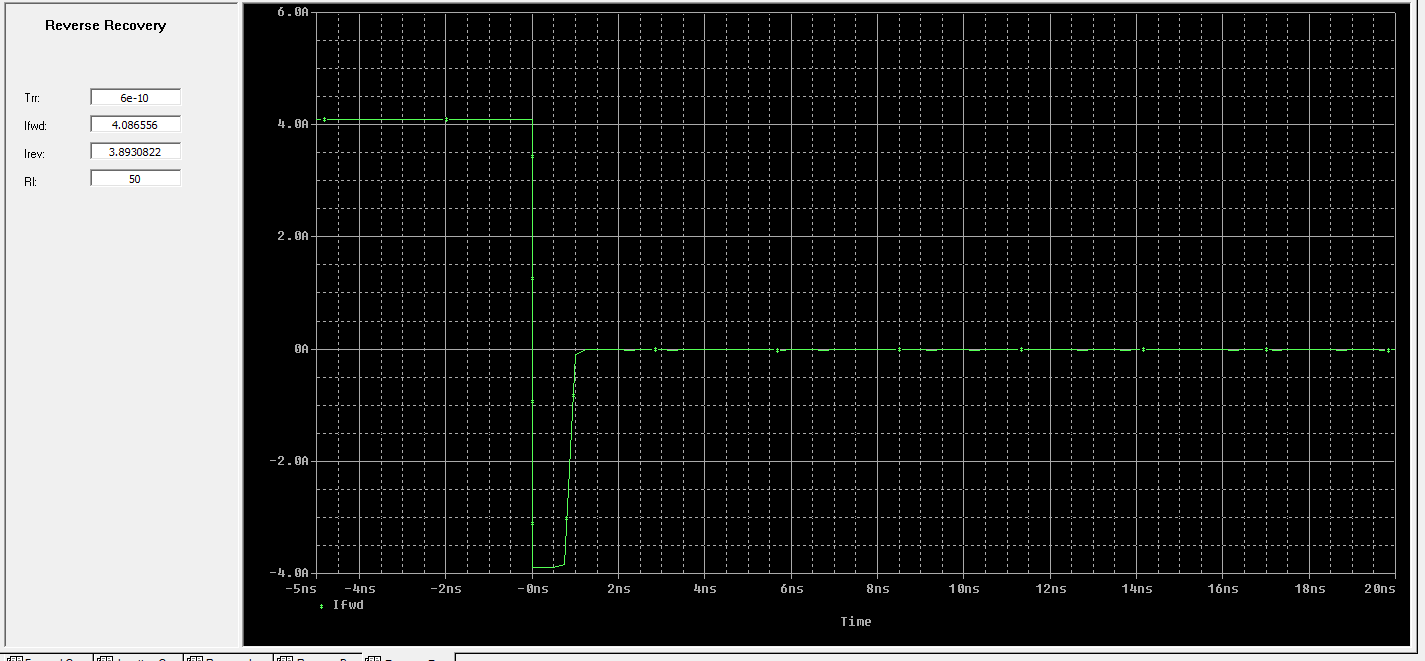

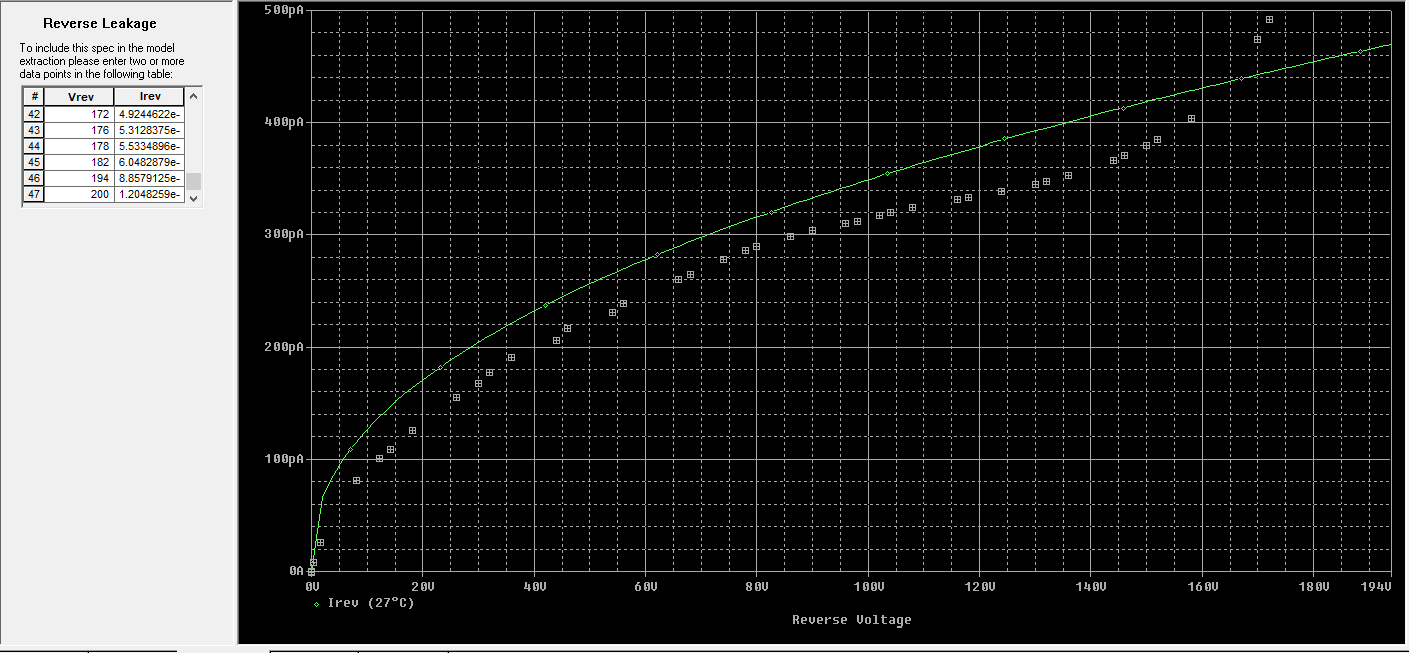

Получение SPICE параметров диода по модели в TCAD Synopsis

Spice параметры диода

*DEVICE=DIODA,D

* DIODA D model

* created using Model Editor release 9.1 on 12/12/24 at 18:49

* Model Editor is an OrCAD product.

.MODEL DIODA D

+ IS=795.35E-15

+ N=1.2085

+ RS=38.847E-3

+ IKF=240.94

+ CJO=16.100E-12

+ M=.45021

+ VJ=.45199

+ ISR=30.582E-12

+ NR=4.9950

+ BV=100

+ IBV=100.00E-6

+ TT=836.01E-12

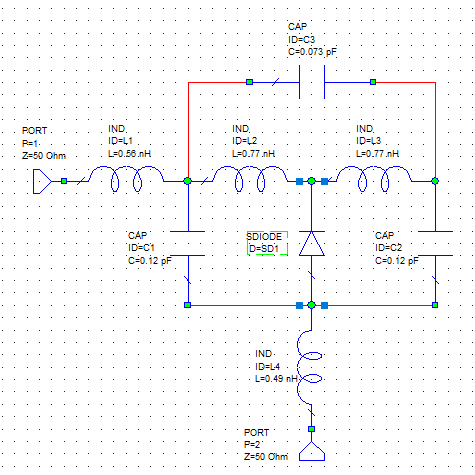

Параметры добавляются к готовой эквивалентной схеме

На выходе смесителя добавляется ФНЧ

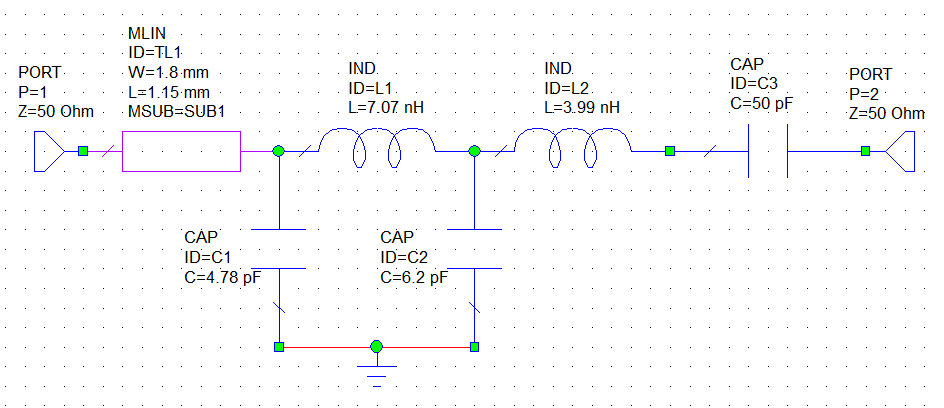

Параметры фильтра

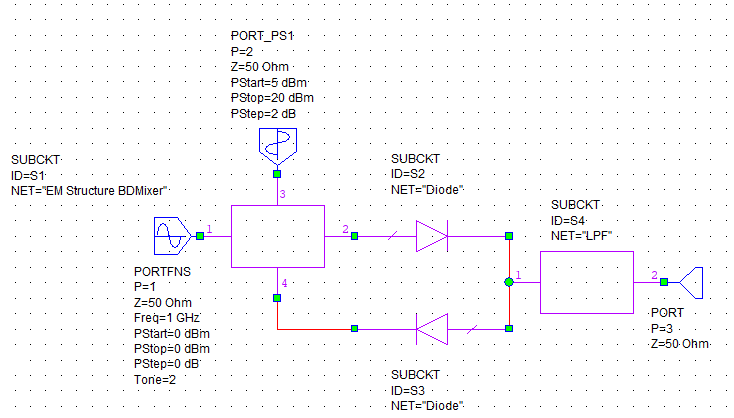

Итоговая схема смесителя

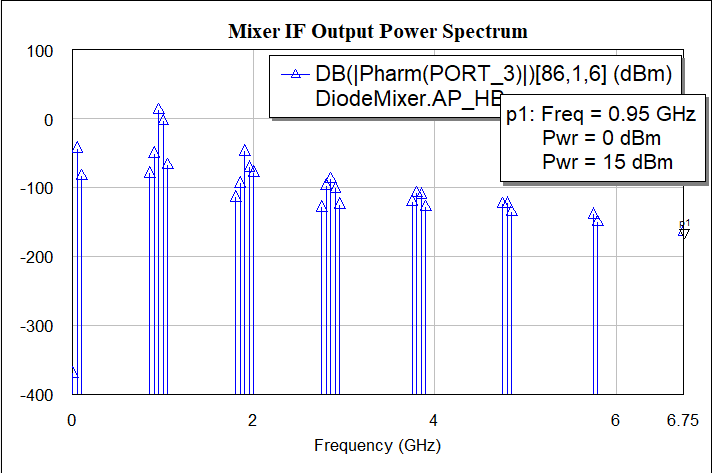

Расчет полученной модели
