Лабораторная работа №52

«Исследование синтезатора частот на кольце импульсно-фазовой автоподстройки частоты»

Выполнили студенты

Группы БРА2101

Епифанов Г. Ю

Гончарук А. А

Силин М.С. Самуилов О. С

Проверили:

Бузуева Н. М

Прокурат Г. А

Москва 2024

Цель работы:

Изучить принципы построения синтезаторов частот в возбудителях передатчиков; экспериментально исследовать синтезатор частоты косвенного типа с импульсно-фазовым дискриминатором (ИФД).

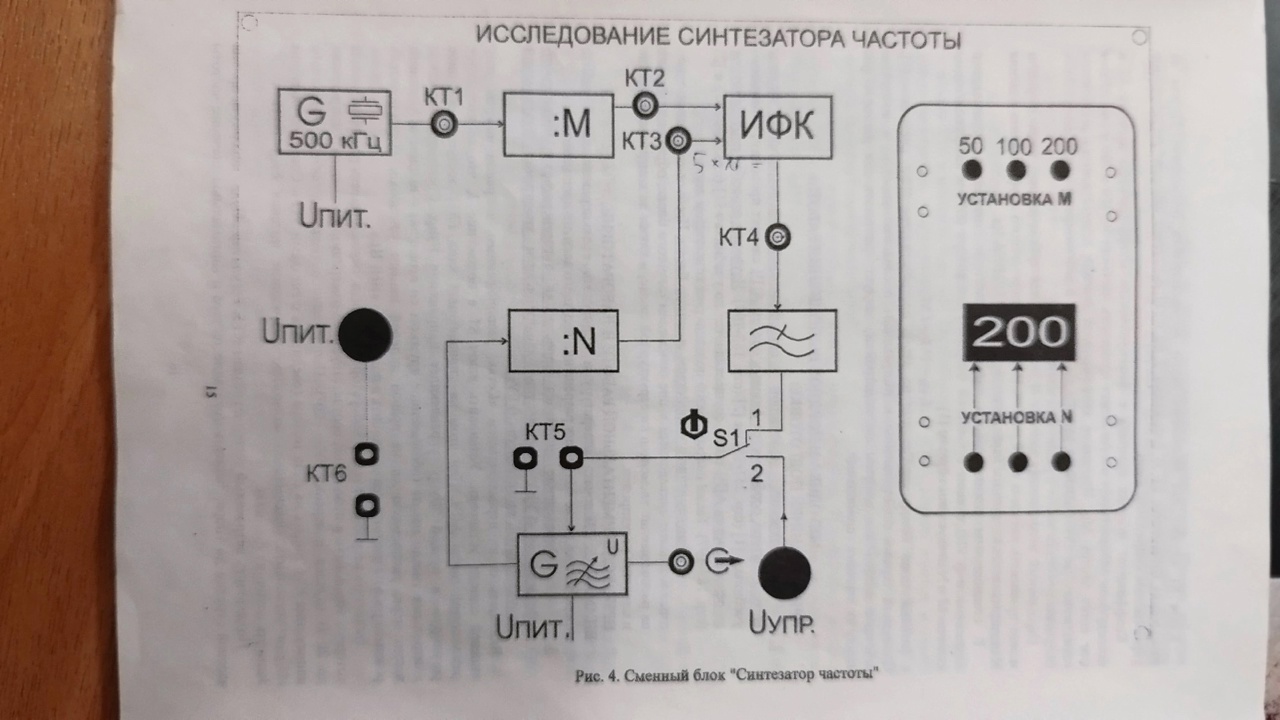

Рисунок 4 – Сменный блок «Синтезатор частоты»

3. Определить лиатазон перестройки автогенератора, управляемого напряжением (ТУН). Исслеловать характеристику управления (статическую модуляционную характеристику) ГУН.

4. Определить нестабильности частоты опорного генерагора (ОГ) и ГУН при разомкнутой петле импульсно-фазовой автоподстройки частоты при изменения питающего напряження.

5. Определить шат сетки частот синтезатора Аш для значений фиксированного коэффициента деления М = 50, 100 и 200.

6. Рассчитать (по приводимой ниже методике) допустимые значения переменного коэффициента деления N для заданного шага сетки частот и измерение диапазона перестройки ГУН. Произвести экспериментальную проверку полученых значений.

7. Рассчитать (по приводимой ниже методике) значения переменного коэффициента деления N для установки средней частоты поддиапазона при фиксированных козффициентах деления М = 50, 100, и 200. Экспериментальным путем проверить правильность расчёта коэффициентов деления М и N.

8. Определить нестабильность частоты ГУН при замкнутой петле импульсной фазовой автоподстройки частоты.

9. Визуально (при помощи осциллографа) пронаблюдать осциллограммы процессов на входах и выходе дискриминатора в петле импульсной фазовой автоподстройки частоты при разных значениях коэффициентов деления М и N.
