Министерство цифрового развития, связи и массовых коммуникаций РФ. Ордена Трудового Красного Знамени федеральное государственное бюджетное

образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Факультет РиТ

Кафедра Схемотехника

Лабораторная работа №14

«Исследование нестабильности частоты трехточечных автогенераторов с

lc-контуром и с кварцевым резонатором»

Выполнили студенты

Группы БРА2101

Епифанов Г. Ю

Гончарук А. А

Силин М.С. Самуилов О. С

Проверили:

Бузуева Н. М

Прокурат Г. А

Москва 2024

Цель работы:

Изучить условия самовозбуждения, принцип работы, простейшие принципиальные схемы трехточечных автогенераторов на биполярном транзисторе с LC-контуром и с кварцевым резонатором (по схеме «кварц в роли индуктивности»), а также причины нестабильности частоты генерируемых автоколебаний и способы противодействия им. Исследовать экспериментально, оценить и сравнить количественно нестабильность частоты трехточечных автогенераторов с LC-контуром ис кварцевым резонатором, возникающую при воздействии таких дестабилизирующих факторов, как изменение температуры окружающей среды и изменение напряжения питания.

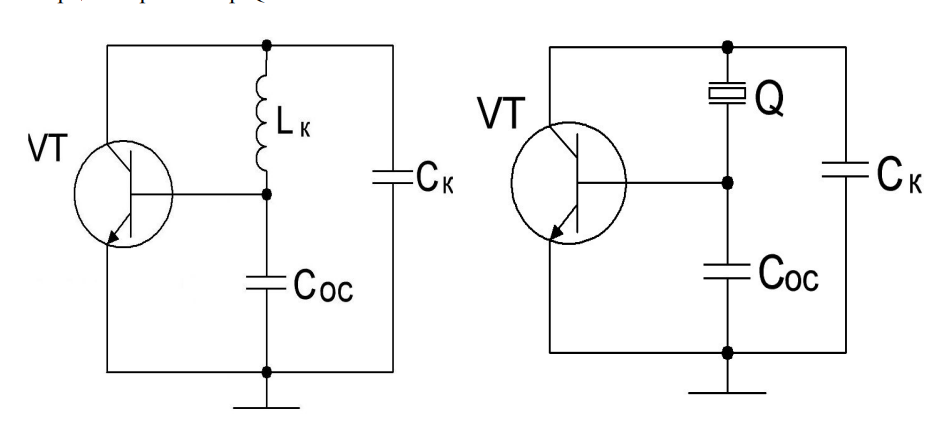

Рисунок 1 - Эквивалентные трехточечные схемы исследуемых автогенераторов

7. Экспериментальное измерение частот, генерируемых исследуемыми автогенераторами при начальных (номинальных) условиях.

LC - автогенератор

Tком = 25 °С

F1нач = 503.62 кГц

Eпн = 9.73 В

Кварцевый автогенератор

F2нач = 500.06 кГц

Eпн = 9.73

8. Экспериментальное исследование температурной зависимости частоты автогенераторов.

Tтерм=60 °С

F1терм = 503.69 кГц

F2терм = 500.04кГц

Абсолютное отклонение частоты, произошедшее в процессе нагрева термостата

△f1 = |503.62 – 503.69| = 0.07 кГц

△f2 = 500.06 – 500.04 = 0.02 кГц

Относительное отклонение частоты

δf1 = 0.07 / 503.69 = 1.39*10-4

δf2 = 0.02 / 500.04 = 3.99*10-5

Величина температурного коэффициента частоты

ТКЧ1 = | 503.62 – 503.69 | / | 60 - 25 | = 0.002 Гц/°С

ТКЧ2 = | 500.06 – 500.04 | / | 60 - 25 | = 0.0006 Гц/°С

Вывод: Меньшей нестабильностью частоты при изменении температуры окружающей среды обладает кварцевый генератор

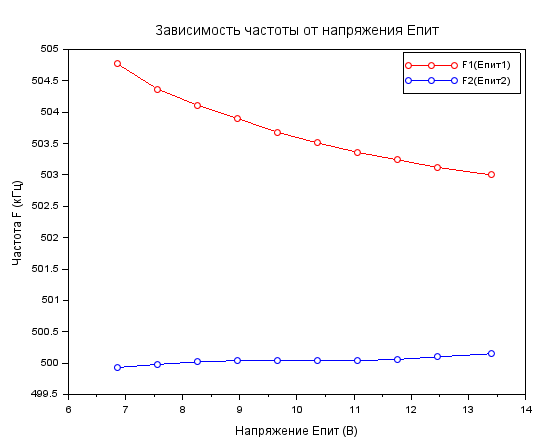

9. Экспериментальное исследование зависимости частоты генерируемых автоколебаний от изменения напряжения питания LC и кварцевого автогенераторов

Eп1

6.86

7.56

8.26

8.96

9.66

10.36

11.06

11.76

12.46

13.4

F1,кГц

504.77

504.37

504.11

503.9

503.68

503.51

503.36

503.24

503.12

503

Eп2

6.86

7.56

8.26

8.96

9.66

10.36

11.06

11.76

12.46

13.4

F2,кГц

499.93

499.98

500.02

500.04

500.04

500.04

500.04

500.06

500.1

500.15

Вывод: Кварцевый автогенератор при повышении Епит практически не изменяется по частоте, в отличие от LC

Максимальное отклонение частоты генерируемых колебаний от ее значений при номинальном напряжении питания Епн и соответствующие этим напряжениям питания частоты генерируемых автоколебаний

LC

Кварцевый

Еп1 = 6.86 В

Еп2 = 13.4 В

fе1 = 504.77

fе2 = 500.15

Абсолютное отклонение их частоты, произошедшее в процессе изменения напряжения питания

△f1 = | 503.69 – 504.77 | = 1.08

△f2 = | 500.04 – 500.15 | = 0.11

Относительное отклонение частоты

δf1 = 1.08 / 503.69 = 2.1*10-3

δf2 = 0.11 / 500.04 = 2.2*10-4

Относительного изменения частоты при отклонении напряжения питания

КЕ1 = | 503.69 - 504.77 | / | 9.73 – 6.86 | = 0.38

КЕ2 = | 500.04 - 500.15 | / | 9.73 – 13.4 | = 0.03

Вывод:

Кварцевый автогенератор обладает меньшей нестабильностью частоты при изменении величины напряжения питания
