.pdfМинистерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
«ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ» (ТУСУР)
Кафедра комплексной информационной безопасности электронно-
вычислительных систем (КИБЭВС)
ИССЛЕДОВАНИЕ MSK МОДЕМА (КЛАССИЧЕСКАЯ РЕАЛИЗАЦИЯ)
Лабораторная работа №1 по дисциплине «Теория электрической связи»
Студент гр. 730-1
_______Подойницын К.В. 10.04.2024
Принял Профессор кафедры КИБЭВС
_______ Аврамчук В.С. 10.04.2024
Томск 2024
Введение
Цель работы: изучить структуру и принцип работы классического варианта модема MSK частотной манипуляции с минимальным сдвигом (без фазового кодера), используемой при реализации (MSK, GMSK) модуляторов и демодуляторов с естественным принципом модуляции и демодуляции фазовых состояний несущей частоты.
1 ХОД РАБОТЫ
На рисунке 1.1 представлена Sim-модель MSK модема частотной манипуляции с минимальным сдвигом и естественным принципом модуляции и демодуляции фазовых состояний несущей частоты.
Рисунок 1.1 – Sim-модель MSK модема

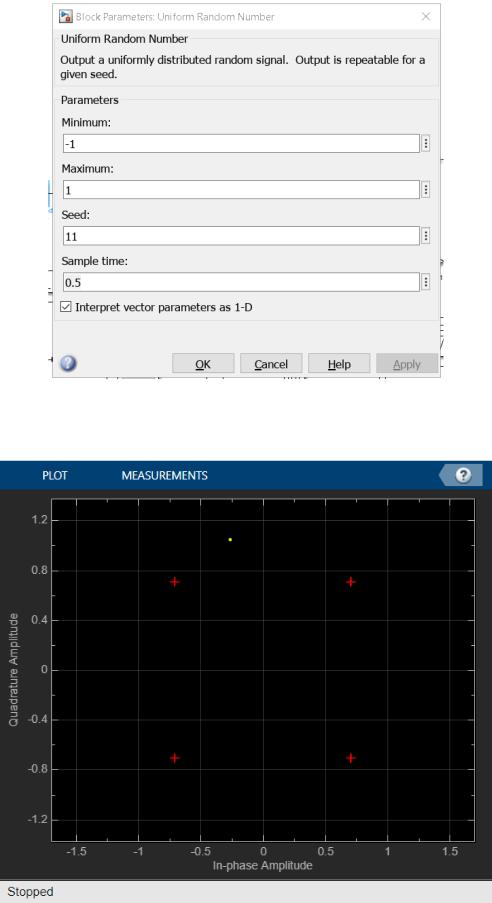

Далее были выставлены параметры блока Uniform Random Number (рисунок 1.2).
Рисунок 1.2 – Параметры Uniform Random Number
Рисунок 1.3 – Диаграмма при seed = 11
На рисунке 1.4 представлены осциллограммы блока отображения спектральной плотности мощности, при значении параметра Initial seed
равным 11 блока Uniform Random Number.
Рисунок 1.4 – Осциллограммы при Seed = 11
Далее был изменен параметр Initial seed блока источника случайного сигнала с равномерным распределением, его значения было установлено равным 6 (рисунок 1.5). После были получены результаты работы модема при другой входной последовательности.
Рисунок 1.5 – Параметры Uniform Random Number
На рисунке 1.6 представлена диаграмма при seed=6.
Рисунок 1.6 – Диаграмма при seed = 6
Рисунок 1.7 – Осциллограммы при seed = 6
Изменим параметр Sample time блока источника случайного сигнала с равномерным распределением (Uniform Random Number) на 2 и сделаем вывод про работу MSK модема. После изменения был сделан вывод, что полученные сигналы отличаются фазой и длительностью.
Модернизируем функциональную схему MSK модема в OQPSK модем,
путем исключения преобразователя прямоугольных модулирующих импульсов в синусоидальные.
Измененная схема представлена на рисунке 1.8.
Рисунок 1.8 – Преобразованная схема
Далее была модернизирована схема восстановления исходной последовательности импульсов по принятым квадратурным модулирующим импульсам с помощью подключения Repeating Sequence вместо Pulse
Generator (рисунок 1.9).
Рисунок 1.9 – Изменение схемы
Заключение
В ходе работы была изучена структура и принципы работы классического варианта модема MSK частотной манипуляции с минимальным сдвигом (без фазового кодера), используемой при реализации (MSK, GMSK)
модуляторов и демодуляторов с естественным принципом модуляции, и
демодуляции фазовых состояний несущей частоты. Были изменены значения для инициализации генератора (Initial seed) и длительности сигнала (Sample time) для проверки работы схемы при этих значениях. Также была реализована схема OQPSK модема и схема восстановления исходной последовательности импульсов, управляемая генератором пилообразного напряжения.
