Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования
ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)
Кафедра комплексной информационной безопасности электронно-
вычислительных систем (КИБЭВС)
НАСТРОЙКА СТАТИЧЕСКОЙ МАРШРУТИЗАЦИИ В СЕТИ ВИРТУАЛЬНЫХ МАШИН
Отчет по лабораторной работе №2
По дисциплине «Сети и системы передачи информации»
Выполнил: Студент гр. 730-1
К.В. Подойницын
30.05.2023
Принял:
Преподаватель каф. ТОР Е.Ю. Агеев
30.05.2023
Томск 2023
Введение
Целью данной работы является получение навыков настройки маршрутизации в виртуальной сети из трех виртуальных машин.
2
1 ХОД РАБОТЫ
При создании виртуальных машин необходимо подключить два сетевых адаптера и включить их во внутреннюю сеть. Все созданные адаптеры и их IP-
адреса представлены в таблице 1.1.
Таблица 1.1 – Сетевые адаптеры операционных систем
Номер |
сетевого |
Операционная |
Название |
IP-адрес |
|
адаптера |
|
система |
или |
внутренней сети |
|
|
|
маршрутизатор |
|
|
|
|
|
|
|
|
|
1 |
|
Windows |
|
micwinnetwork |
10.0.0.2/8 |
|
|
|
|
|
|
2 |
|
Windows |
|
linwinnetwork |
192.168.0.3/24 |
|
|
|
|
|
|
1 |
|
Linux |
|
linwinnetwork |
192.168.0.70/24 |
|
|
|
|
|
|
2 |
|
Linux |
|
miclinnetwork |
172.0.0.2/16 |
|
|
|
|
|
|
1 |
|
Mikrotik |
|
micwinnetwork |
10.0.0.7/8 |
|
|
|
|
|
|
2 |
|
Mikrotik |
|
miclinnetwork |
172.0.0.80/16 |
|
|
|
|
|
|
На рисунке 1.1 изображена общая топология соединений.
3
На рисунках 1.2 – 1.6 продемонстрированы IP-адреса сетевых адаптеров и таблица маршрутизации в операционных системах Windows 10 и Linux Ubuntu 22.04.

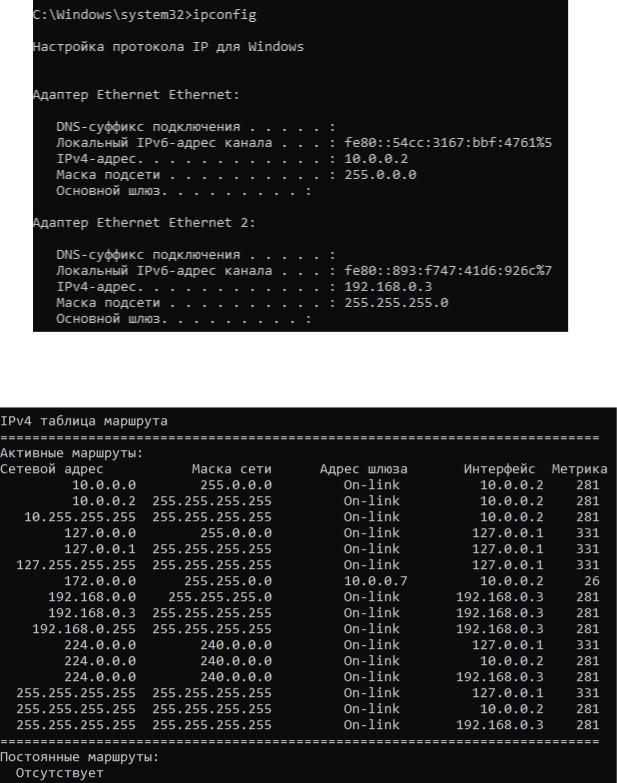

Рисунок 1.2 – Настройка IP-адресов сетевых адаптеров
Рисунок 1.3 – Таблица маршрутизации в OC Windows
4

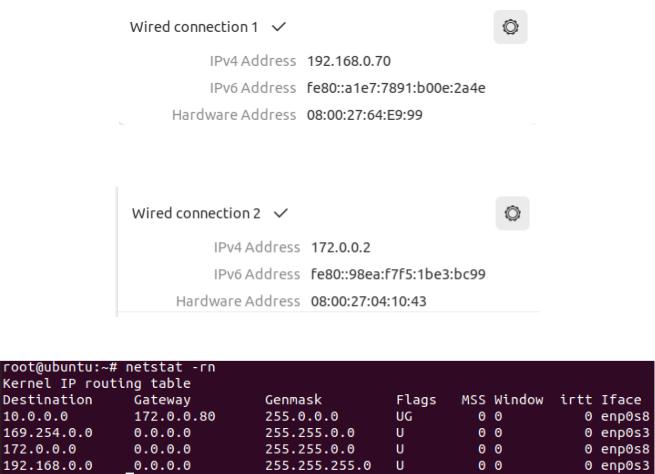

Рисунок 1.4 – Настройка адресов сетевых адаптеров в Linux Ubuntu 22.04
Рисунок 1.5 – Настройка адресов сетевых в Linux Ubuntu 22.04
Рисунок 1.6 – Настройка адресов сетевых адаптеров и таблица маршрутизации в Linux Ubuntu 22.04

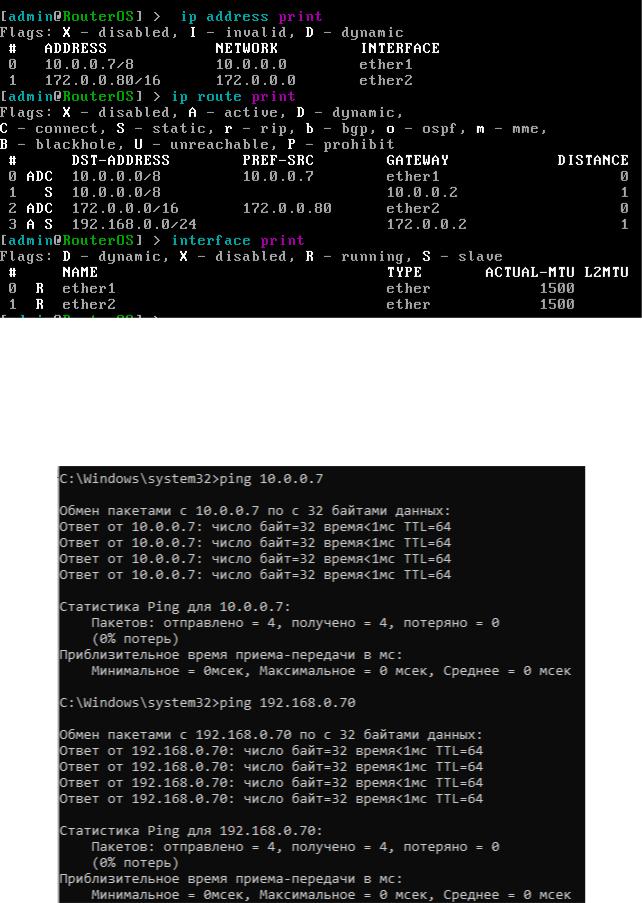

Настройка адресов интерфейсов и таблица маршрутизации для Mikrotik
представлена на рисунке 1.7.
5
Рисунок 1.7 – Таблица маршрутизации и сетевые адреса адаптеров в Mikrotik
Результаты отправки эхо-запросов на все адаптеры с различных устройств представлено на рисунках 1.8 – 1.9. IP-адреса адаптеров находятсяв таблице 1.1.
Рисунок 1.8 – Результат отправки эхо-запросов в Windows10 №1 (Linux и Mikrotic)
6

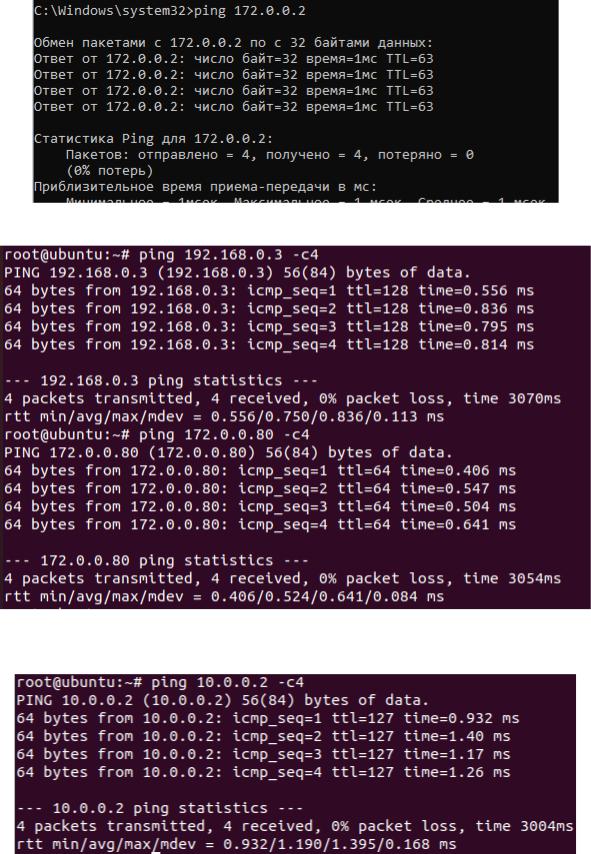

Рисунок 1.9 – Результат отправки эхо-запросов в Windows10 №2(сеть 172.0.0.0)
Рисунок 1.9 – Результат отправки эхо-запросов в Linux Ubuntu 22.04 №1 (Windows и Mikrotic)
Рисунок 1.10 – Результат отправки эхо-запросов в Linux Ubuntu 22.04 №2 (сеть
10.0.0.0)
7

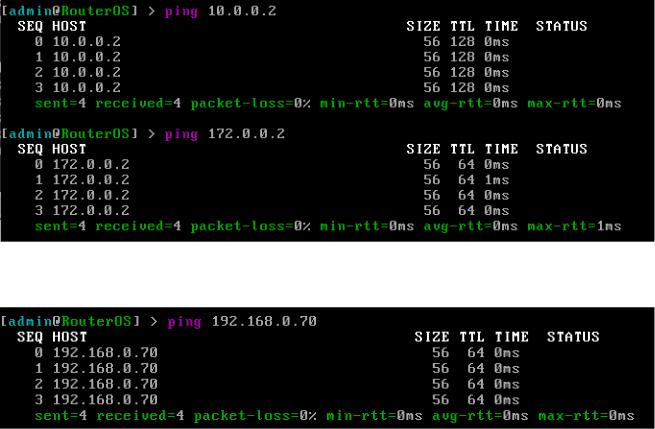

Рисунок 1.12 – Результат отправки эхо-запросов в Mikrotik №1 (Windows и Linux)
Рисунок 1.13 – Результат отправки эхо-запросов в Mikrotik №2(сеть
192.168.0.0)
8
Заключение
В ходе выполнения данной лабораторной работы были получены навыки настройки маршрутизации в виртуальной сети из трех виртуальных машин.
