Министерство науки и высшего образования Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

«ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ» (ТУСУР)

Кафедра комплексной информационной безопасности электронновычислительных систем (КИБЭВС)

ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ

Отчет по лабораторной работе №1 по дисциплине «Электроника и схемотехника»

Вариант №8

Студент гр. 730-2

Подойницын К.В.

04.05.2022г.

Руководитель

Доцент КИБЭВС

_____Мальчуков А.Н.

04.05.2022г.

Томск 2022

2

ВВЕДЕНИЕ

Цель работы: изучить основные инструменты САПР QuartusII и

научиться моделировать работу схем на основе простых логических элементов.

Постановка задачи. В САПР QuartusII собрать на холсте и промоделировать работу схемы 2И, 2ИЛИ, 2искл.ИЛИ, 2И-НЕ и 2ИЛИ-НЕ.

В соответствии с вариантом собрать схему из таблицы и промоделировать её в двух режимах работы.

Составить таблицу истинности для выражения из таблицы.

Сделать выводы о проделанной работе.

3

1. РАБОТА С ЛОГИЧЕСКИМИ ЭЛЕМЕНТАМИ

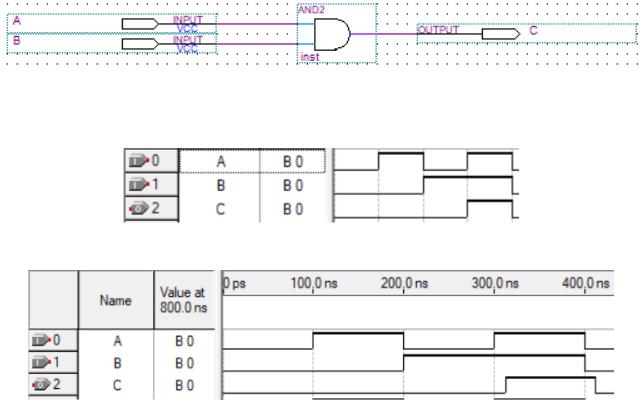

ЛЭ 2И представлен на рисунке 1.1.

Рисунок 1.1 – ЛЭ 2И на схеме.

Результаты работы ЛЭ 2И представлены на рисунке 1.2 и 1.3.

Рисунок 1.2 – Функциональный результат

Рисунок 1.3 – Реальный результат В таблице 1.1 представлена таблица истинности для ЛЭ 2И.

Таблица 1.1

A

B

C

0

0

0

1

0

0

0

1

0

1

1

1

Результаты таблицы совпали с функциональными результатами.

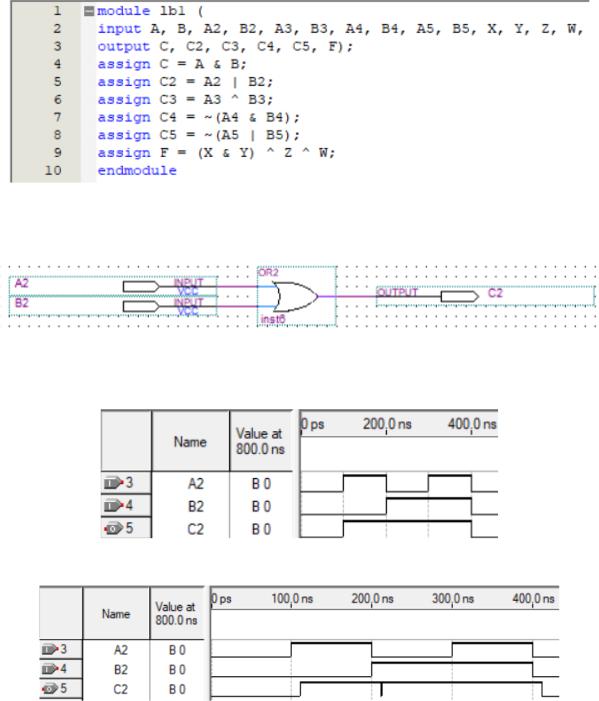

Логический элемент был описан при помощи System Verilog. Код представлен на рисунке 1.4.

4

Рисунок 1.4 – Код System Verilog

ЛЭ 2ИЛИ представлен на рисунке 1.5.

Рисунок 1.5 – 2ИЛИ на схеме.

Результаты работы ЛЭ 2ИЛИ представлены на рисунке 1.6 и 1.7.

Рисунок 1.6 – Функциональный результат

Рисунок 1.7– Реальный результат В таблице 1.2 представлена таблица истинности для ЛЭ 2ИЛИ.

Таблица 1.2

A2

B2

C2

0

0

0

1

0

1

0

1

1

1

1

1

Результаты таблицы совпали с функциональными результатами.

5

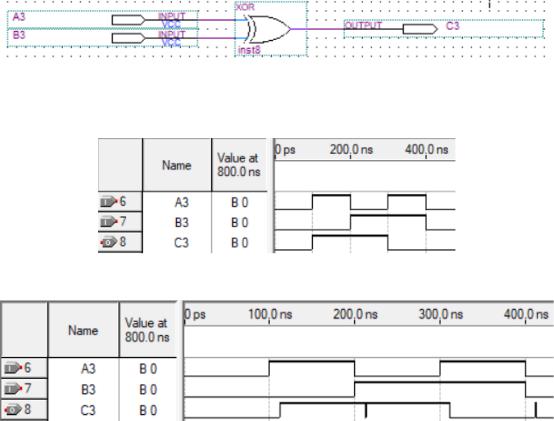

ЛЭ 2иск.ИЛИ представлен на рисунке 1.8.

Рисунок 1.8 – ЛЭ 2иск.ИЛИ на схеме.

Результаты работы ЛЭ 2иск.ИЛИ представлены на рисунке 1.9 и 1.10.

Рисунок 1.9 – Функциональный результат

Рисунок 1.10 – Реальный результат В таблице 1.3 представлена таблица истинности для ЛЭ 2иск.ИЛИ.

Таблица 1.3

A3

B3

C3

0

0

0

1

0

1

0

1

1

1

1

0

Результаты таблицы совпали с функциональными результатами.

6

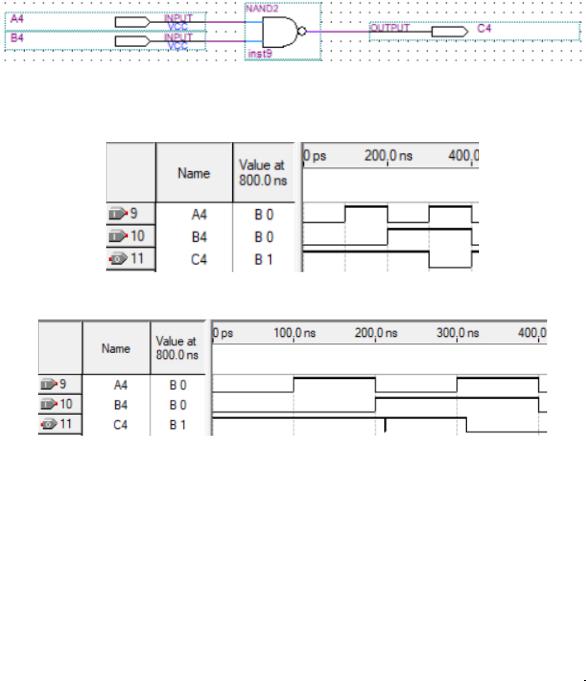

ЛЭ 2И-НЕ представлен на рисунке 1.11.

Рисунок 1.11 – ЛЭ 2И-НЕ на схеме.

Результаты работы ЛЭ 2И-НЕ представлены на рисунке 1.12 и 1.13.

Рисунок 1.12 – Функциональный результат

Рисунок 1.13 – Реальный результат В таблице 1.4 представлена таблица истинности для ЛЭ 2И-НЕ.

Таблица 1.4

A4

B4

C4

0

0

1

1

0

1

0

1

1

1

1

0

Результаты таблицы совпали с функциональными результатами.

7

ЛЭ 2ИЛИ-НЕ представлен на рисунке 1.14.

Рисунок 1.14 – ЛЭ 2ИЛИ-НЕ на схеме.

Результаты работы ЛЭ 2ИЛИ-НЕ представлены на рисунке 1.15 и 1.16.

Рисунок 1.15 – Функциональный результат

Рисунок 1.16 – Реальный результат В таблице 1.5 представлена таблица истинности для ЛЭ 2ИЛИ-НЕ.

Таблица 1.5

A5



B5



C5



0



0

1



1



0

0



0



1

0



1



1

0

Результаты таблицы совпали с функциональными результатами.

8

2. РАБОТА С ЗАДАННОЙ ФУНКЦИЕЙ

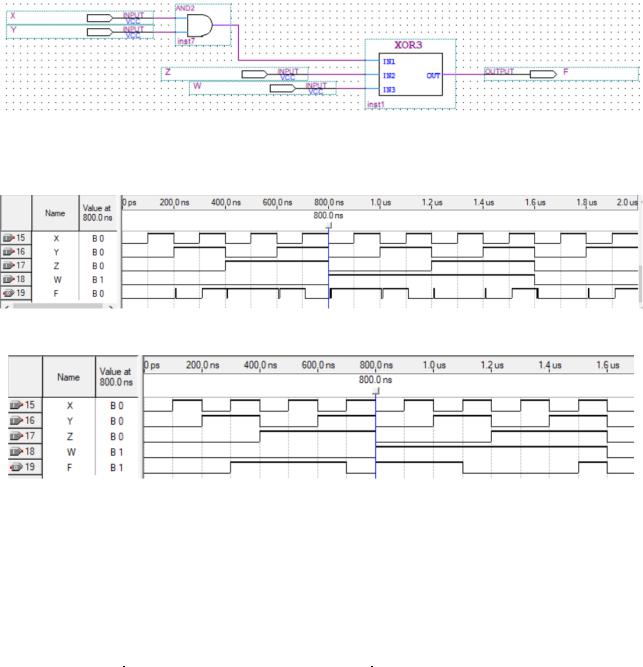

Функция F = x and y xor z xor w представлена на рисунке 2.1.

Рисунок 2.1 – Функция на схеме Результаты работы представлены на рисунке 2.2 и 2.3.

Рисунок 2.2 – Реальный результат

Рисунок 2.3 – Функциональный результат В таблице 2.1 представлена таблица истинности для функции.

Таблица 2.1

x

y

z

w

F











0

0

0

0

0











1

0

0

0

0











0

1

0

0

0











1

1

0

0

1











0

0

1

0

1











1

0

1

0

1















9











1



0



1



0

1



















1

1

1

0



0

















0

0

0

1



1

















1

0

0

1



1

















0

1

0

1



1

















1

1

0

1



0

















0

0

1

1



0

















1

0

1

1



0

















0

1

1

1



0

















1

1

1

1



1

















Результаты таблицы истинности и функциональный результат совпали.

10

ЗАКЛЮЧЕНИЕ

В данной лабораторной работе, согласно методическим указаниям,

изучили основные инструменты САПР QuartusII и научились моделировать работу схем на основе простых логических элементов.
