.docxОтчет по лабораторной работе 3:
Создание деталей и корпусов в SolidWorks
Подготовили студенты группы ИВТ-43: Маковец А., Еёремин Д., Баранов В.
Цель работы Целью третьей лабораторной работы было ознакомление с основами работы в программе SolidWorks, освоение интерфейса и основных инструментов. Мы также изучили возможности создания объемных моделей, что позволило нам применить полученные знания на практике, выполнив вариант задания лабораторной, сконструировав корпус для модуля летательного аппарата и создав дизайн шахматной фигуры.
Теоретическая часть На занятии мы прочитали теоретический материал по работе в SolidWorks, узнали о функциях таких инструментов, как "Эскиз", "Вытягивание", "Поворот", "Скругление" и "Фаска". Поняли, как создавать базовые и сложные элементы, как использовать сопряжения и работать с параметрическим моделированием. Также разобрались с настройками визуализации, что позволило нам улучшить восприятие модели.
Практическая часть В качестве практической задачи мы решили создать шахматную фигуру – пешку с отсеком для небольшой видеокамеры, при этом стараясь придать ей как можно более функциональный и интересный вид. Для начала был создан базовый эскиз с основными формами фигуры, затем с помощью операции "Вытягивание" мы создали основание, к которому добавил цилиндрическую часть. Далее были использованы операции "Скругления", чтобы придать фигуре более плавные и эстетичные формы.
Так же выполнили лабораторные практикумы по вариантам по созданию моделей деталей.
Процесс
создания корпуса модуля

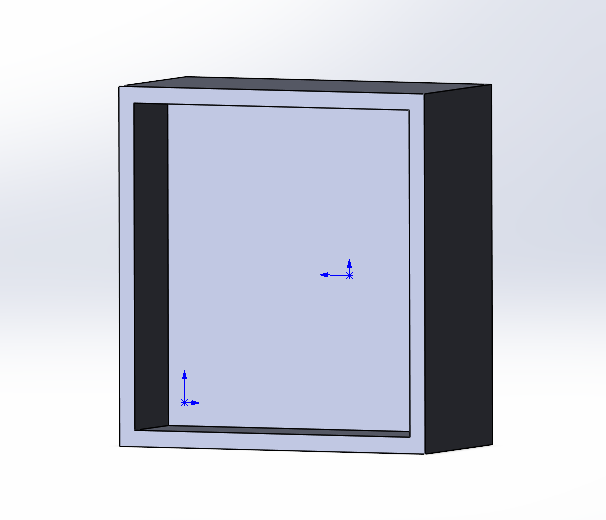

Рис.1-Корпус модуля
Для создания кубического блока, который будет служить помещением для модуля готового устройства, я использовал следующие этапы моделирования:
Создание эскиза На верхней части основной цилиндрической части фигуры я создал эскиз в виде квадрата, который будет основой для кубического блока. Размеры квадрата были выбраны с учетом габаритов модуля устройства, чтобы обеспечить плотное, но удобное размещение.
Вытягивание С помощью инструмента "Вытягивание" я придал эскизу объем, вытянув его вверх на высоту, соответствующую размеру кубического блока. Таким образом, получился базовый куб, который будет выступать в роли корпуса для модуля.
Создание полости внутри куба Чтобы обеспечить место для модуля устройства внутри куба, я создал второй эскиз на верхней грани куба, который был немного меньше по размеру, чем внешние грани. После этого, используя инструмент "Вырез-вытягивание", я углубил эскиз внутрь куба на определенное расстояние, создав полость внутри блока. Глубина полости рассчитывалась так, чтобы модуль устройства полностью помещался внутри, при этом оставалось достаточно материала для прочности стенок.
Дополнительные крепежные элементы Внутри кубического блока так же предусмотрены небольшие выступы или отверстия для крепежных элементов. Для этого создали дополнительные эскизы на внутренних стенках блока и воспользовались инструментами "Вырез" или "Вытягивание" для создания крепежных конструкций.
После этого дополнительно импротировали модель платы модуля в программу и проверили на соответствие для размещения (используя методические материалы лабораторной работы по экспроту из САПР Altium Designer)
Процесс
создания шахматной фигуры
Рис.2-Шахматная фигура
Создание основания – сначала я сделал круглый эскиз, вытянул его на заданную высоту, а затем добавил несколько уровней с уменьшением диаметра для создания ступенчатого основания.
Формирование основной части – выше основания я создал цилиндрическую форму, используя "Вытягивание".
Скругления и фаски – для придания фигуре завершенного вида я добавил скругления и фаски на острых углах.
Рис.4-Цельная фигура
Добавление функционального элемента – в верхней части был добавлен кубический элемент, который можно использовать для декоративного или функционального наполнения.
Рис.5 - Модернизированная фигура
Результат Полученная модель фигуры имеет уникальный дизайн и сочетает в себе элементы традиционной шахматной фигуры с современным стилем. Работа в SolidWorks позволила нам лучше понять процесс 3D-моделирования, а также научиться использовать различные инструменты для создания сложных форм.
