5.6. Свето- и фото-диоды. Солнечные батареи

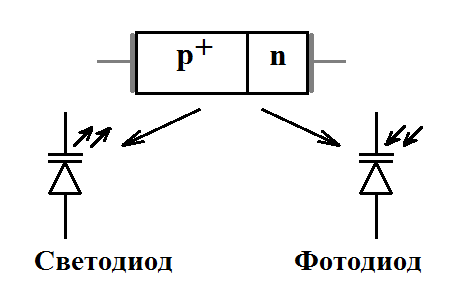

Устройство свето- и фото-диодов в целом одинаково, рис. 21. Одна из
областей их p-n перехода очень тонкая, что позволяет возникающему в переходе свету излучаться в окружающее пространство (светодиод) или позволяет внешнему свету проникать в переход (фотодиод).
В светодиодах используется излучательная рекомбинация, при которой рекомбинация каждой p-n пары порождает квант световой энергии.
Рис. 21
Интенсивная рекомбинация и свечение возможны только при протекании в светодиоде прямого тока от внешнего источника.
Из (2) следует, что длина волны и цвет возникающего света определяются выражением:
λ = hc/Wз, (31)
где h – постоянная Планка, c – скорость света, Wз – ширина запрещённой зоны полупроводника. Согласно (31), цвет свечения определяется шириной запрещённой зоны полупроводника.
Кремниевые диоды излучают в инфракрасном, невидимом глазу диапазоне. Кремниевые светодиоды широко применяются, когда их работа не должна видимым светом мешать человеку, например, в пультах управления. Светодиоды на основе фосфида галлия производят красное свечение, на основе карбида кремния – жёлтое и т.д. Решена проблема получения любого цвета свечения. В частности, три различных светодиода – красный, зелёный и синий решают эту проблему в пикселах светодиодных экранов.
Быстро развивается теория и практика гетеропереходов – p-n переходов с полупроводниками различного типа в p- и n-областях. Им свойственно особенно высокое разнообразие возможных электрических и светотехнических характеристик.
В значительной степени решена проблема высокого к.п.д. светодиодов, который достигает нескольких десятков процентов. Поэтому, а также благодаря исключительно высокой надёжности, светодиоды интенсивно вытесняют лампы накаливания и газонаполненные приборы в осветительной и сигнальной аппаратуре.
В фотодиодах внешний свет проникает в p-n переход и, если выполняется соотношение (31), вызывает в нём генерацию электронно-дырочных пар. Поскольку в переходе имеется собственное электрическое поле, ускоряющее для неосновных носителей, последние разводятся полем в противоположные стороны и, тем самым, увеличивают дрейфовую составляющую тока. Равновесие диффузионного и дрейфового токов нарушается и в режиме с замкнутой внешней цепью в ней появляется фототок. В режиме с разомкнутой внешней цепью на освещённом p-n переходе появляется фото-э.д.с., также возникающая в результате нарушения равновесного состояния. В обоих случаях фотодиод можно использовать для регистрации падающего на него света. В частности, кремниевый фотодиод помещают на управляемых внешним пультом электронных устройствах. Если в пульте применён кремниевый светодиод, энергия квантов его света, согласно (2) и (31), достаточна для генерации электронно-дырочных пар.
Поскольку в освещаемом p-n переходе происходит преобразование световой энергии в электрическую, такие контакты используются в солнечных батареях. При идеально прозрачной атмосфере и в космосе мощность светового потока от Солнца на Земле достигает 1,4 кВт/м2.
