5. Диоды на основе m-n, p-n переходов

И P-I-N СТРУКТУРЫ

5.1 Мощный выпрямительный диод

К мощным относят высоковольтные и сильноточные диоды, переход которых способен выдерживать большие обратные напряжения (до нескольких кВ) и большие прямые токи (до нескольких кА).

Согласно (27), при заданном обратном напряжении U_обр < U_пр напряжённость поля в p-n переходе можно понижать, увеличивая толщину его обеднённого слоя w. Тем самым достигается увеличение напряжения пробоя U_пр. Увеличение w, согласно (26б), достигается уменьшением концентрации примесей. Поэтому одну из областей, базу высоковольтного p-n диода делают слаболегированной. В m-n диодах Шотки U_пр намного меньше и в качестве высоковольтных диодов они не используются.

Толщина p-n перехода будет ещё больше, если сделать слаболегированной и вторую область. Однако в этом случае уменьшатся градиенты концентрации обоих видов носителей и поэтому окажется небольшим диффузионный прямой ток. Поэтому вторую область перехода, эмиттер, делают сильнолегированной. Это позволяет сделать достаточно большой электронную или дырочную составляющие диффузионного тока. Тем самым обеспечивается необходимое значение прямого тока.

Увеличение допустимого прямого тока достигается также за счёт увеличения площади p-n и m-n переходов. При этом снижается плотность прямого тока J_пр = I_пр/S, которая не должна превышать критического значения. Кроме того, при увеличении S уменьшается сопротивление открытого состояния, что уменьшает тепловые потери при больших токах. Особенно большой прямой ток достигается в диодах Шотки, так как их напряжение открытого состояния и тепловые потери в 2…3 раза меньше, чем у p-n диодов.

Поскольку в ассиметричных p-n переходах (с эмиттером и базой) одновременно максимизируется обратное напряжение и прямой ток, именно такие, ассиметричные переходы наиболее распространены.

Мощные выпрямительные диоды применяются в выпрямителях – преобразователях переменного тока в постоянный.

5.2. Импульсные и высокочастотные диоды

Импульсные диоды должны обладать минимальным временем переключения из закрытого состояния в открытое и наоборот. В высокочастотных диодах минимальны паразитные реактивные составляющие токов. То и другое обеспечивается, в основном, минимизацией барьерной и диффузионной ёмкостей диодов.

Уменьшение барьерной ёмкости m-n и p-n переходов, согласно (16), достигается уменьшением площади контакта S. На сегодня, благодаря интегральной технологии, она может составлять всего несколько десятков нм². Однако уменьшение S находится в противоречии с необходимостью обеспечить заданный прямой ток. Поэтому выбор S и других величин в (16) всегда компромиссен. Известны также попытки перехода от кремния к полупроводникам с меньшей величиной εε₀.

Диффузионная ёмкость отсутствует в диодах Шотки, что делает их основным типом для указанных применений.

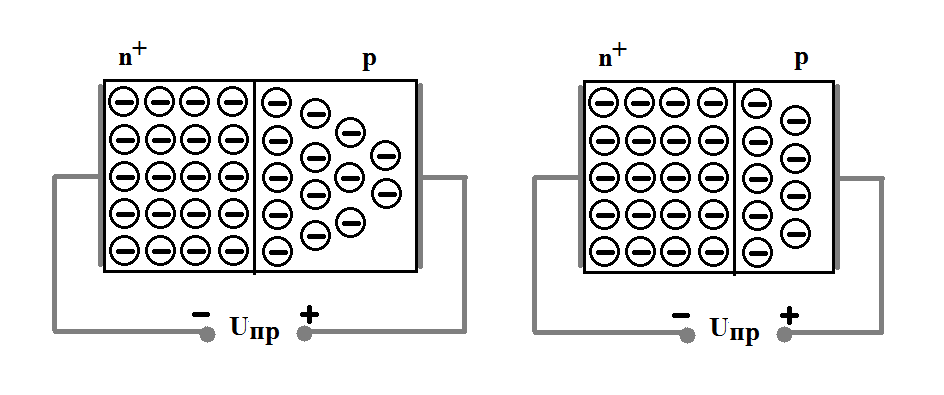

В диодах с p-n переходом диффузионную ёмкость удаётся уменьшить за счёт уменьшения толщины базы. На рис. 17 изображены p-n⁺ диоды с обычной (а) и тонкой базой (б):

а) б)

Рис. 17

Т.к. у этих диодов эмиттером является сильнолегированная n-область, при прямом напряжении будет наблюдаться преимущественно электронный диффузионный ток. Рис. 17 демонстрирует распределение свободных электронов в обоих диодах. Очевидно, что в диоде с тонкой базой пространство, где существует диффузионный заряд, а также сам этот заряд, намного меньше. Поэтому здесь намного меньше и диффузионная ёмкость.

Согласно (17), диффузионную емкость p-n диода можно также уменьшить, уменьшив среднее время жизни неосновных носителей в базе τ.

Для этого, например, можно несколько увеличить концентрацию примеси в базе, что вызовет более интенсивную рекомбинацию и уменьшение τ.

Всё сказанное в равной степени относится к m-n и p-n переходам в интегральных схемах, где они используются не только в качестве диодов, но и в составе других элементов.
