МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И

МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Лабораторная работа №6

по дисциплине «Радиационная безопасность»

на тему «Методы измерения объёмной активности радона и его ПДР»

Выполнил:

Проверила:

Федоркина И.А.

Москва 2024 г

Цель: изучить методы измерения объёмной активности радона.

  1. Мгновенные методы измерения объёмной активности радона и его ДПР.

Время измерения (включая время пробоотбора) с помощью мгновенных методов измерения объёмной активности изотопов радона и их ДПР варирует от нескольких минут до нескольких часов.

1. Радиометры радона. В России широко применяются радиометры радона – РРА-01М- 01, РРА-01М-03 и их модификации (АО «МТМ-Защита», Москва).

2. Радиометры аэрозолей. В России широко применяется радиометр «Рамон–01» (ТОО «Соло», г. Алматы, Казахстан). Однако в отношении ЭРОА торона мгновенные методы являются единственно возможными, поскольку нет иного способа оценки среднегодовых значений ЭРОА торона, кроме как многократного проведения мгновенных замеров.

2. Интегральные методы измерения объёмной активности радона и его ДПР (трековые и электретные детекторы).

С помощью интегральных методов определяется среднее значение объёмной активности 222Ra в воздухе за продолжительный промежуток времени (от одних суток до нескольких месяцев), в течение которого более или менее полно сглаживаются её кратковременные флуктуации.

Трековые детекторы. В России производится следующее оборудование для интегральных измерений объёмной активности 222Ra, основанное на использовании трековых нитроцеллюлозных детекторов: – трековый комплекс «ТРЕК-РЭИ-1» (АО «Радиационные и экологические исследования», Москва), базовый комплект которого включает 100 пробоотборных камер, расходные материалы на 500 измерений, травильное устройство и искровой счётчик треков; – трековый комплекс «КСИРА 2010Z» (АО «Аквилон», СПб) с автоматизацией обработки, 500 детекторами и расходными материалами на 5000 измерений. Оборудование на основе трековых детекторов может широко применяться в массовых обследованиях помещений.

Электретные детекторы стали использоваться для измерения объёмной активности радона относительно недавно.

Наиболее известным оборудованием на основе электретных детекторов радона является E-PERM (Rad. Elec. Inc., США;), а в России – ИАР-01Э (АО «НМТК», СПб).

3. Квазиинтегральные методы измерения объёмной активности радона и его ДПР (угольные детекторы).

К квазиинтегральному методу определения объёмной активности радона в воздухе относят метод, основанный на способности активированного угля адсорбировать радон из атмосферы и последующем измерении на гамма-спектрометре количества адсорбированного радона по γ-излучению его короткоживущих ДПР – 214Pb (242 кэВ, 295 кэВ, 352 кэВ) и 214Bi (609 кэВ). Метод считается квазиинтегральным, а не истинно интегральным, так как имеет место не только адсорбция радона на поверхность адсорбента, но и его десорбция с этой поверхности.

В России комплект оборудования на основе угольных адсорберов РАА-3-01 «АльфаАЭРО» выпускает НТЦ «НИТОН» (Москва).

Задачи

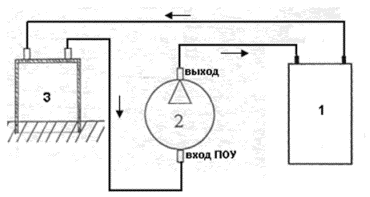

1. Нарисуйте схему отбора пробы воздуха при использовании ПОУ.

При отборе проб в воздушное пробоотборное устройство в полевых условиях и последующем измерении ОАР в пробах с помощью РРА в стационарных условиях собирают систему:

, где

1 – накопительная ёмкость;

2 – пробоотборное устройство ПОУ-4;

3 – воздушный пробоотборник

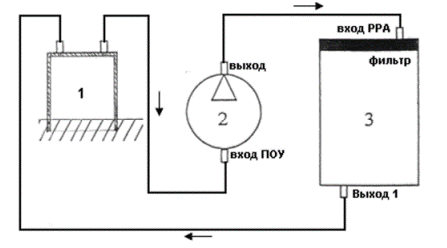

2. Нарисуйте схему соединений для измерения объёмной активности радона в почвенном воздухе.

При возможности проведения измерений на месте (в хорошую сухую погоду) собирают систему:

, где

1 – накопительная ёмкость,

2 – воздуходувка ПОУ-4,

3 – радиометр радона РРА-01

3. Нарисуйте схему соединений для измерения объёмной активности радона в воде.

Для измерения объёмной активности радона в воде собирают систему:

, где

1 – ПОУ; 2 – барботер; 3 – пробоотборник воды; 4 – радиометр РРА;

5 – соединительные трубки

5. При проведении измерений объёмной фоновой концентрации и объёмной активности в камере РРА получены следующие результаты:

Величины фона:

N

1

2

3

4

5

Qфср

Qф, Бк/м3

11

15

12

17

14

13.8

Величины объёмной активности:

N

1

2

3

4

5

Qср

Q, Бк/м3

120

180

160

230

140

166

4. Опишите последовательность проведения измерений радона в почвенном воздухе.

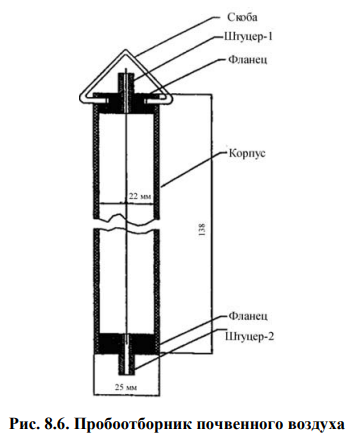

Измерение объёмной активности радона в почвенном воздухе основано на отборе пробы в пробоотборник (рис. 8.6) почвенного воздуха и последующем определении объёмной активности в пробоотборнике путём перемешивания пробы между объёмами пробоотборника и измерительной камеры РРА и измерением активности в камере РРА.

Подготовка к выполнению измерений:

1. Выбирают участки для отбора проб почвенного воздуха, как показано на рис. 8.3. Выбор, расположение и количество контрольных точек для проведения измерений объёмной активности в пределах обследуемого участка регламентируется требованиями МГСН 2.02-97 или аналогичными нормативными документами в строительстве, действующими на данной территории.

2. В контрольных точках бурят шпуры диаметром 3-5 см и глубиной 0,7–1 м для экспонирования пробоотборников. При измерениях объёмной активности радона в пробе выполняют следующие операции: – измерение фоновой объёмной активности радона в камере РРА; – перемешивание пробы между пробоотборником и измерительной камерой РРА.

Измерение объёмной активности радона в камере РРА проводят в следующей последовательности:

Руководствуясь инструкцией по эксплуатации РРА, включают встроенную воздуходувку РРА на 5 мин для замены воздуха в измерительной камере РРА. Для замены используют наружный (вне помещения) воздух.

Перемешивание пробы между пробоотборником и измерительной камерой РРА выполняют следующим образом:

1) собирают систему для перевода воздуха из пробоотборника почвенного воздуха в измерительную камеру радиометра (см. рис. 8.6)

2) включают воздуходувку ПОУ. Время работы воздуходувки 5 мин;

3) по окончании перемешивания воздуха в системе записывают в протокол измерений время начала измерений t2.
