10 лаба / 10_lab(не наша, но может помочь)
.docxМинистерство цифрового развития, связи и массовых коммуникаций
Российской Федерации
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение высшего образования
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
СВЯЗИ И ИНФОРМАТИКИ
(МТУСИ)
Факультет "Радио и телевидение"
Кафедра "Радиооборудования и схемотехники"
ОТЧЕТ ПО ДИСЦИПЛИНЕ
"Основы построения радиооборудования телерадиовещания"
на тему:
ЛАБОРАТОРНАЯ РАБОТА №10
ИССЛЕДОВАНИЕ РЕЗОНАНСНОГО УСИЛИТЕЛЯ МОЩНОСТИ
(ГЕНЕРАТОРА С ВНЕШНИМ ВОЗБУЖДЕНИЕМ)
НА БИПОЛЯРНОМ ТРАНЗИСТОРЕ
Выполнил студент группы: БРА2001 Воронкова Я.В. Проверил преподаватель: Ермакова А.В.
Москва 2023
Цель работы:
Изучить принципиальную схему, принципы функционирования и режимы работы резонансного усилителя мощности (генератора с внешним возбуждением — ГВВ) на биполярном транзисторе и экспериментально исследовать его динамические, нагрузочные и амплитудные характеристики.

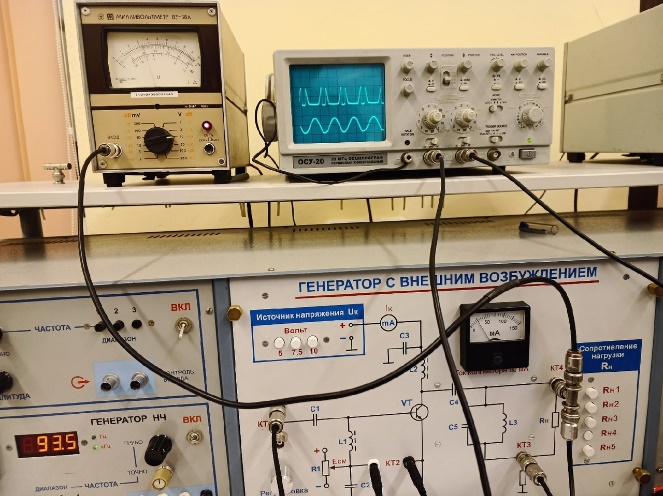

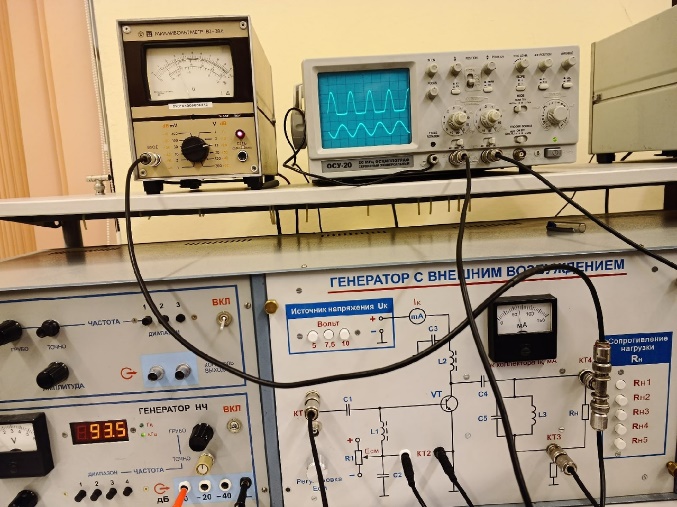

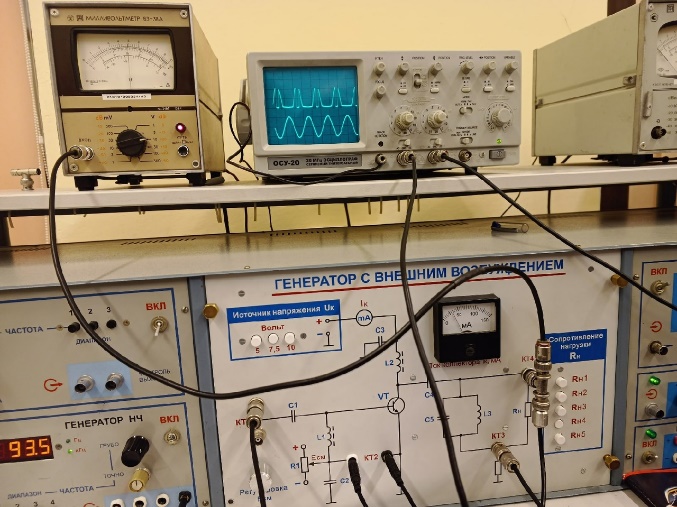

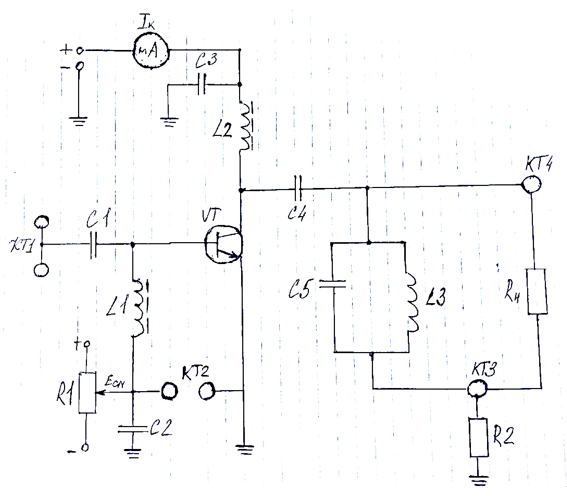

Схема:
Выполнение работы: 1. Экспериментальное исследование зависимости величины угла отсечки коллекторного тока от величин напряжения смещения и напряжения возбуждения. Наблюдение осциллограмм коллекторного тока, соответствующие различным углам отсечки.

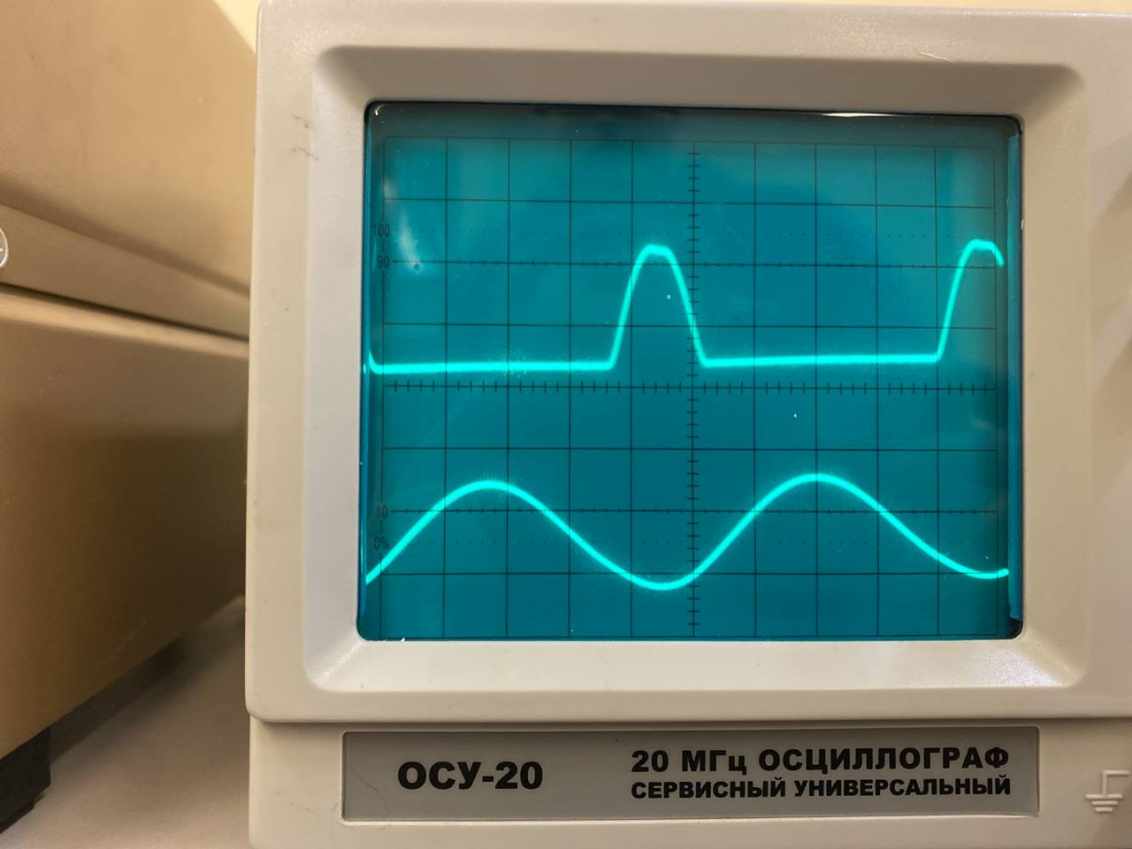

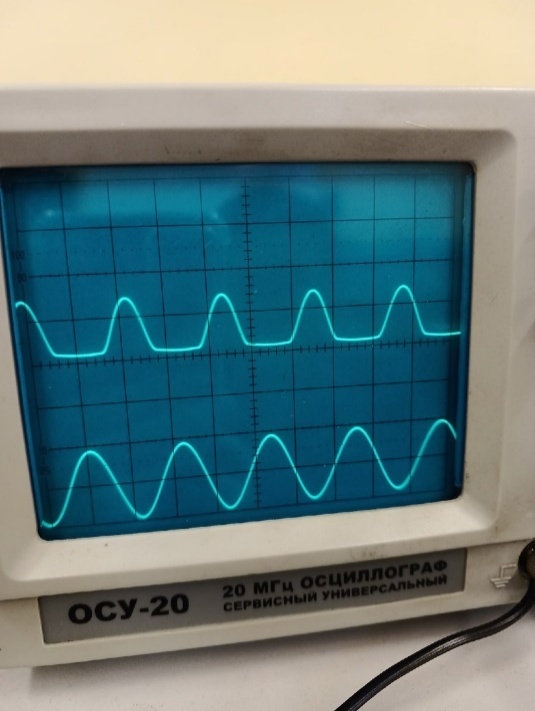

Рисунок 1 Осциллограмма коллекторного тока при угле отсечки равной 90

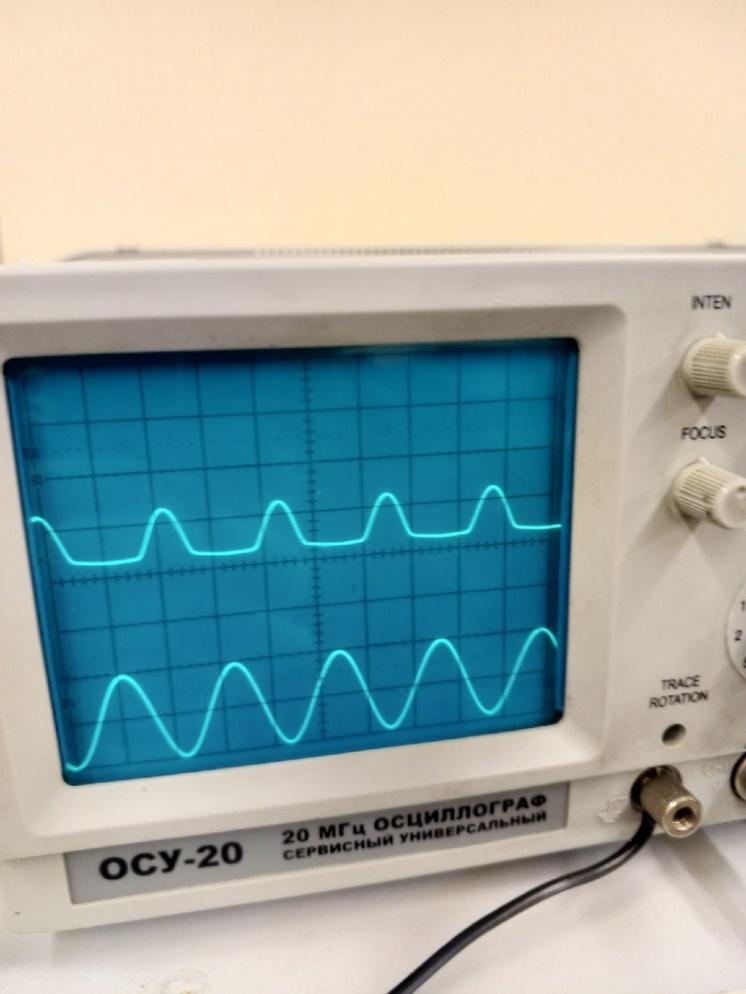

Рисунок 2 Осциллограмма коллекторного тока при угле отсечки меньше 90

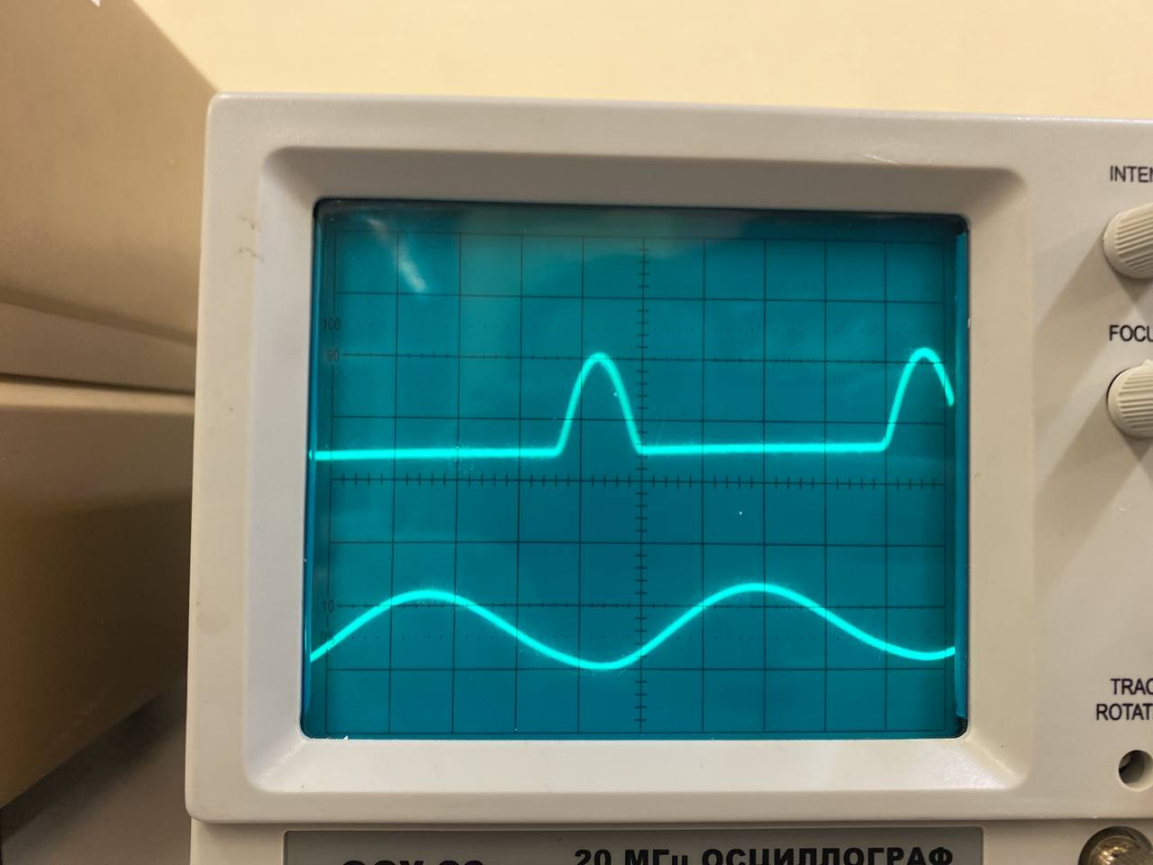

Рисунок 3 Осциллограмма коллекторного тока при угле отсечки больше 90
Вывод: при изменении напряжения смещения изменяется угол отсечки, что приводит к изменению режима работы ГВВ и напряженности режима работы
2. Наблюдение осциллограмм коллекторного тока, соответствующих различной напряженности режима работы усилителя мощности (ГВВ).
Рисунок 4 При недонапряженном режиме работы усилителя мощности
Рисунок 5 При граничном режиме работы усилителя мощности

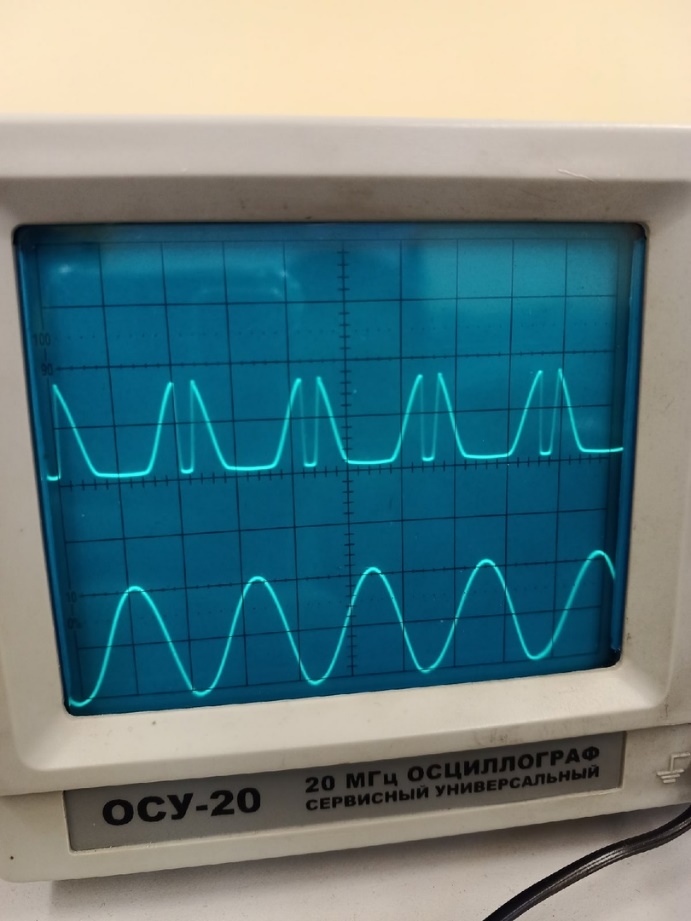

Рисунок 6 При перенапряженном режиме работы усилителя мощности

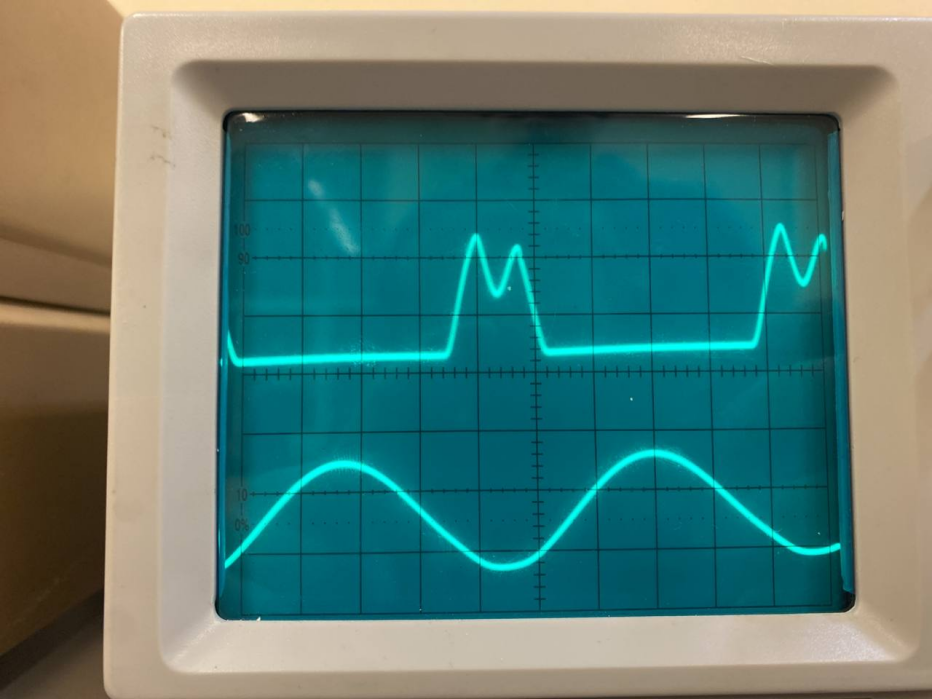

Рисунок 7 При сильноперенапряженном режиме работы усилителя
Вывод: При увеличении напряжения возбуждения провал увеличивается, следовательно, режим работы становится сильноперенапряженным, при уменьшении – провал уменьшается, следовательно, режим работы становится граничным или недонапряженным
3. Экспериментальное исследование зависимости степени напряженности режима усилителя мощности (ГВВ) при изменении величин питающих напряжений, напряжения возбуждения и сопротивления нагрузки.
Рисунок 8 При номинальных значениях (при 5 В и Rn4)
Рисунок 9 При сопротивлении нагрузки-Rn1
Рисунок 10 При 5 В

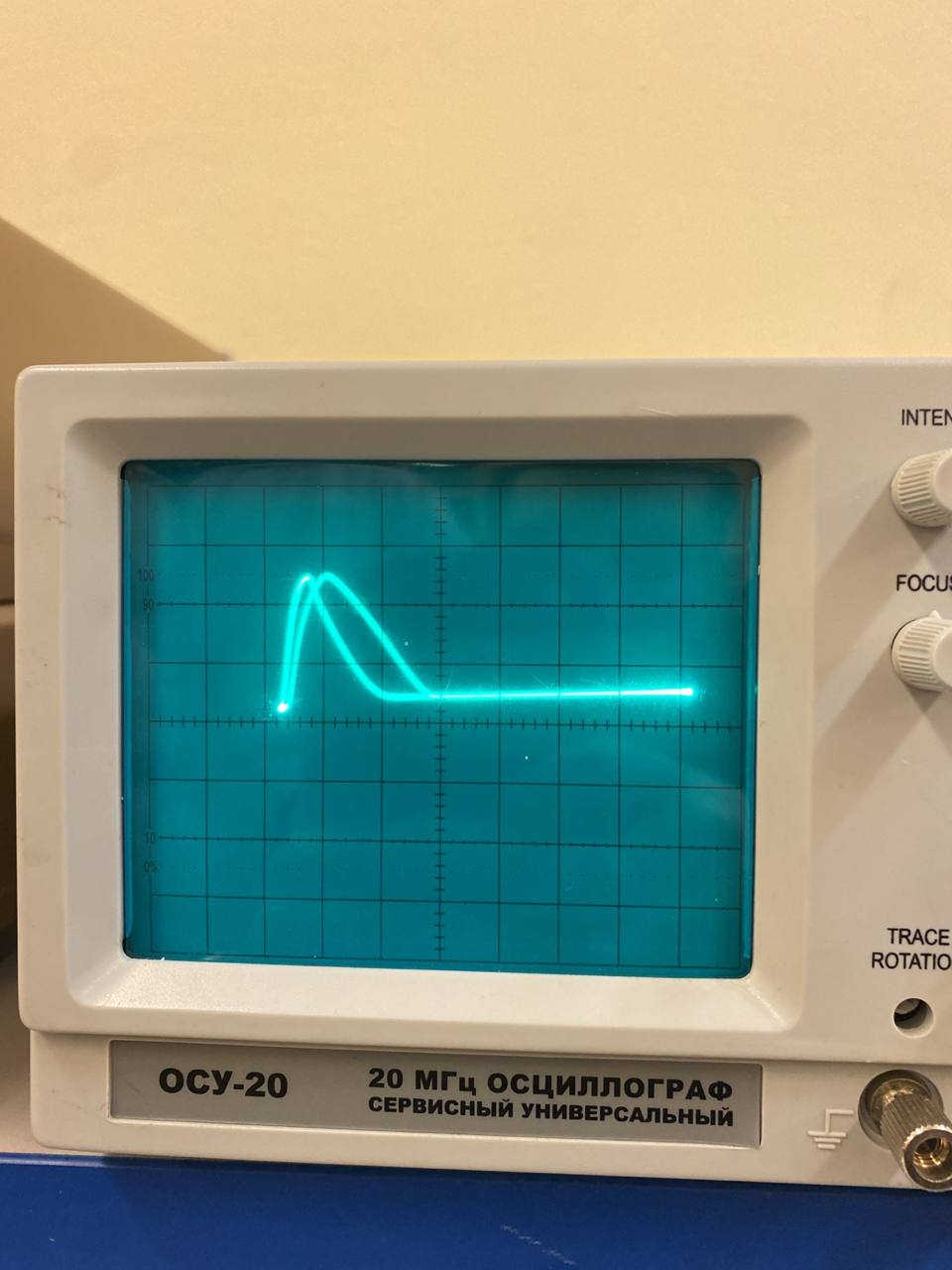

4. Наблюдение на экране осциллографа динамических характеристик усилителя мощности (ГВВ), соответствующих разным режимам его работы.

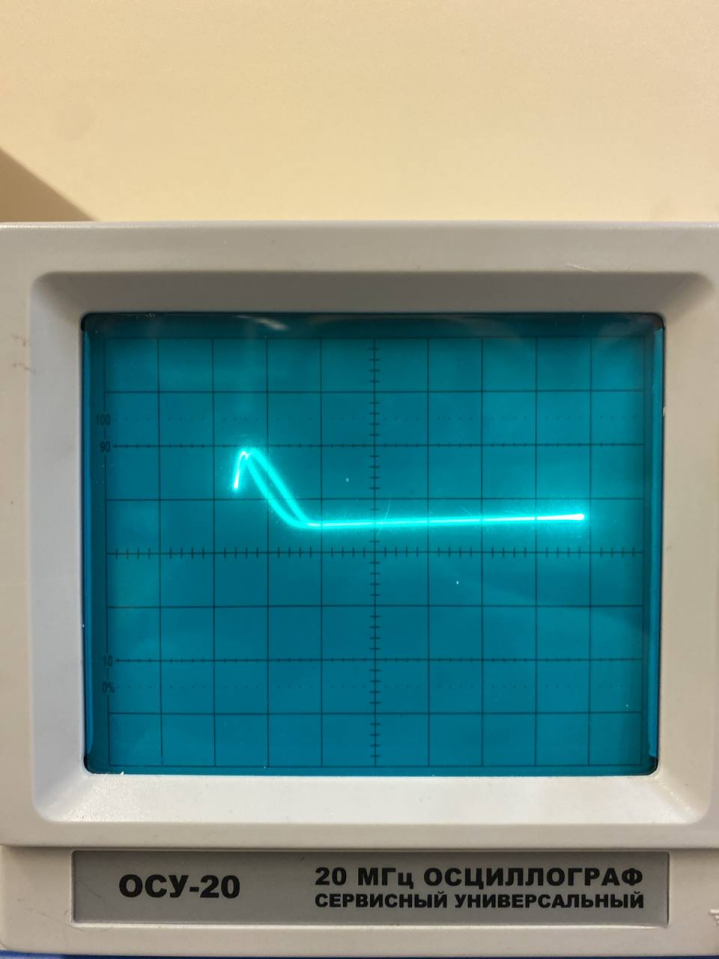

Рисунок 11 Осциллограмма недонапряженного режима

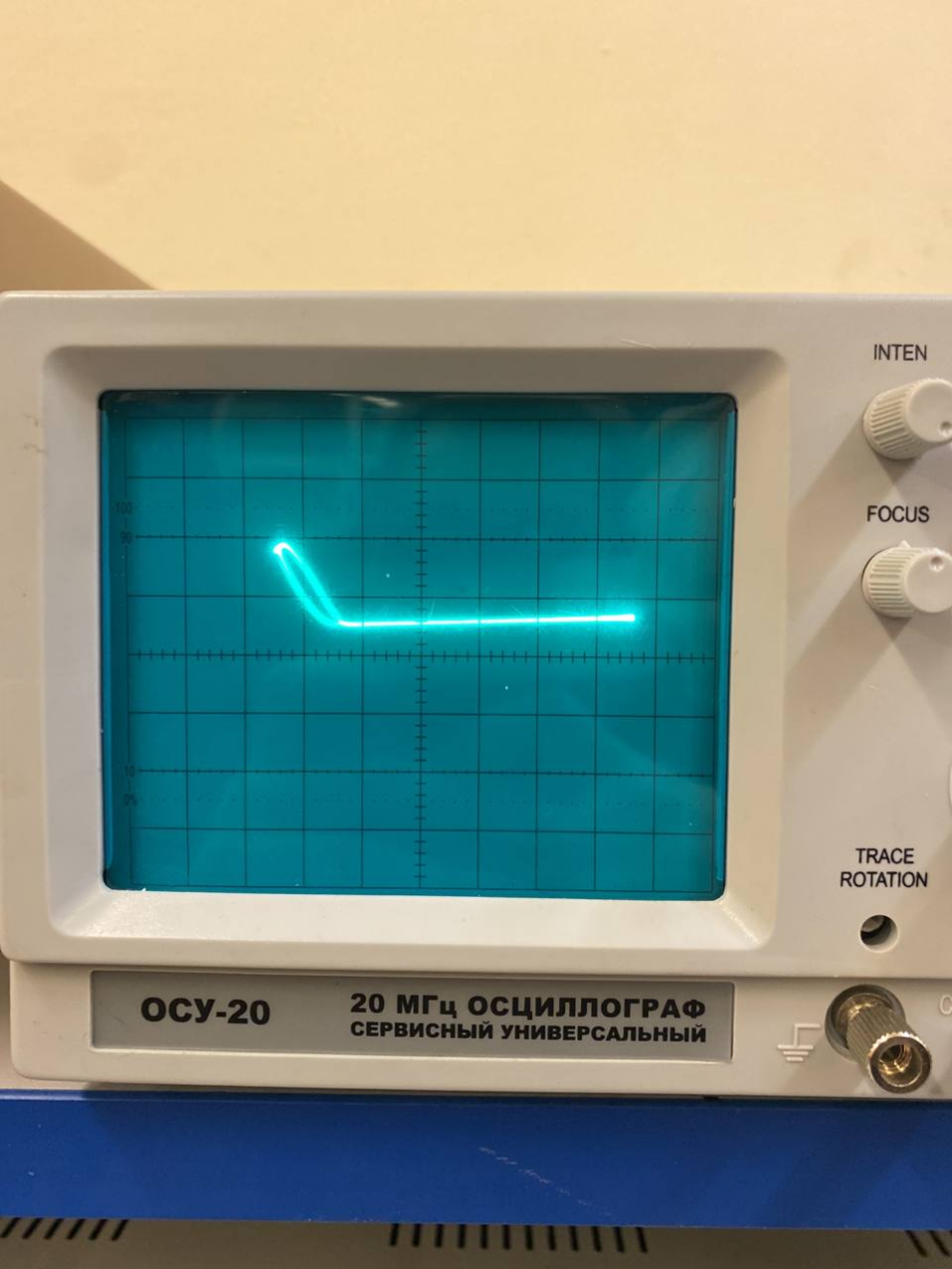

Рисунок 12 Осциллограмма граничного режима

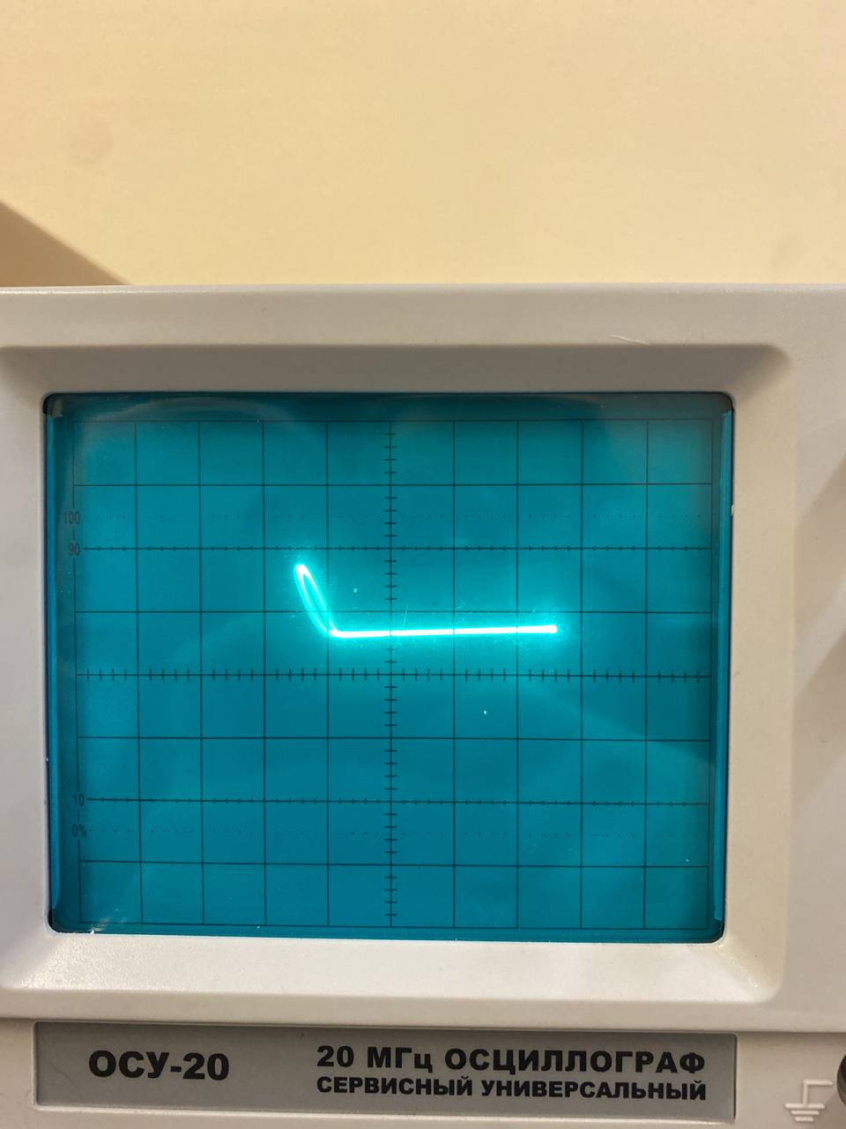

Рисунок 13 Осциллограмма перенапряженного режима
Рисунок 14 Осциллограмма сильноперенапряженного режима
Вывод: в сильноперенапряженном режиме работы появляется «каблук», но при уменьшении напряжения он уменьшается и малых значениях пропадает.

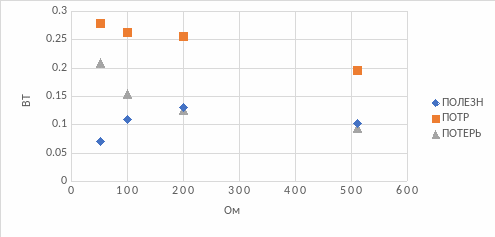

5. Экспериментальное исследование нагрузочных характеристик резонансного усилителя мощности (ГВВ).
|
|
|
|
|
|
1,9 |
3,3 |
5,1 |
7,2 |
|
37 |
35 |
34 |
26 |
|
0,07 |
0,109 |
0,13 |
0,102 |
|
0,278 |
0,263 |
0,255 |
0,195 |
|
0,208 |
0,154 |
0,125 |
0,093 |
|
25,2 |
41,4 |
51 |
52,3 |

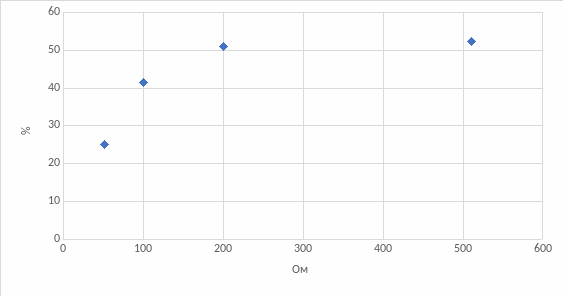

Вывод: мощность потерь не сильно зависит от напряжения нагрузки, но потребляемая мощности уменьшаются с увеличением сопротивления, КПД достигает наибольших значений при небольшом сопротивлении.

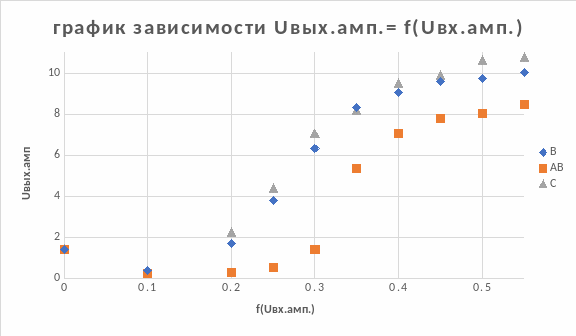

6. Экспериментальное исследование амплитудных характеристик резонансного усилителя мощности (ГВВ) при разных углах отсечки.
|
0 |
1 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
|
0 |
0,1 |
0,2 |
0,25 |
0,3 |
0,35 |
0,4 |
0,45 |
0,5 |
0,55 |
|
0,1 |
0,3 |
1,2 |
2,7 |
4,5 |
5,6 |
6,4 |
6,8 |
6,9 |
7,1 |
|
1,41 |
0,42 |
1,7 |
3,82 |
6,36 |
8,34 |
9,05 |
9,62 |
9,76 |
10,04 |
|
0,1 |
0,19 |
0,21 |
0,4 |
1 |
3,8 |
5 |
5,5 |
5,7 |
6 |
|
1,41 |
0,27 |
0,3 |
0,57 |
1,41 |
5,37 |
7,07 |
7,78 |
8,06 |
8,49 |
|
0,1 |
0,2 |
1,6 |
3,1 |
5 |
5,8 |
6,7 |
7 |
7,5 |
7,6 |
|
1,41 |
0,28 |
2,26 |
4,38 |
7,07 |
8,2 |
9,48 |
9,9 |
10,6 |
10,75 |
Вывод: при разных режимах работы график по-разному реагирует на входное напряжение: в режиме В график равномерно растёт, в режиме АВ быстро растёт, но в конце роста почти нет, в режиме С график в начале медленно растёт, но потом рост становится заметным.
